ANALISIS DAN PERANCANGAN SISTEM INFORMASI Teknik Informatika Unikom

ANALISIS DAN PERANCANGAN SISTEM INFORMASI Teknik Informatika Unikom

RULE Jumlah jam = 3 sks Tugas Dikerjakan secara Kelompok Ada tugas berantai tugas besar

ANALISIS DAN PERANCANGAN SISTEM INFORMASI Chapter 1 Konsep Dasar

DEFINISI SISTEM (PENDEKATAN) Prosedur Elemen/komponen

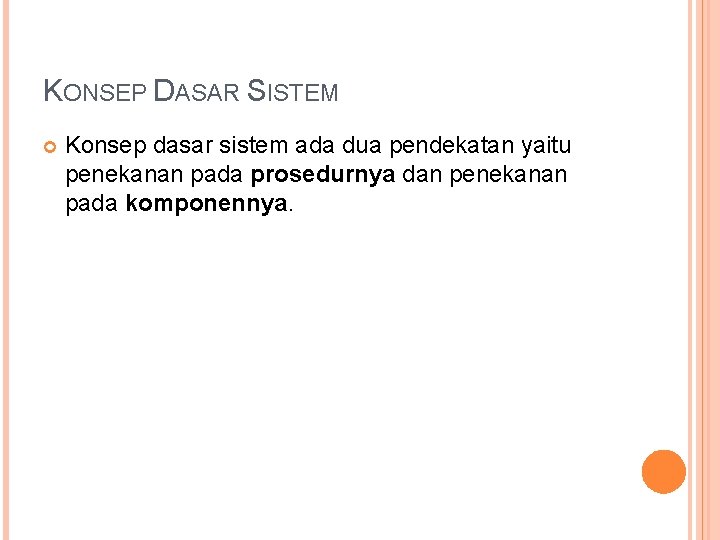

KONSEP DASAR SISTEM Konsep dasar sistem ada dua pendekatan yaitu penekanan pada prosedurnya dan penekanan pada komponennya.

DEFINISI SISTEM (PROSEDUR) Suatu sistem adalah suatu jaringan kerja dari prosedur-prosedur yang saling berhubungan, berkumpul bersama-sama untuk melakukan suatu kegiatan atau untuk menyelesaikan suatu sasaran yang tertentu Suatu prosedur adalah : suatu urut-urutan operasi klerikal (tulis-menulis), biasanya melibatkan beberapa orang di dalam satu atau lebih departemen, yang diterapkan untuk menjamin penanganan yang seragam dari transaksi-transaksi bisnis yang terjadi. � Definisi lain dari prosedur adalah : urut-urutan yang tepat dari tahapan-tahapan instruksi yang menerangkan apa yang harus dikerjakan, siapa yang mengerjakannya, kapan dikerjakan dan bagaimana mengerjakannya. �

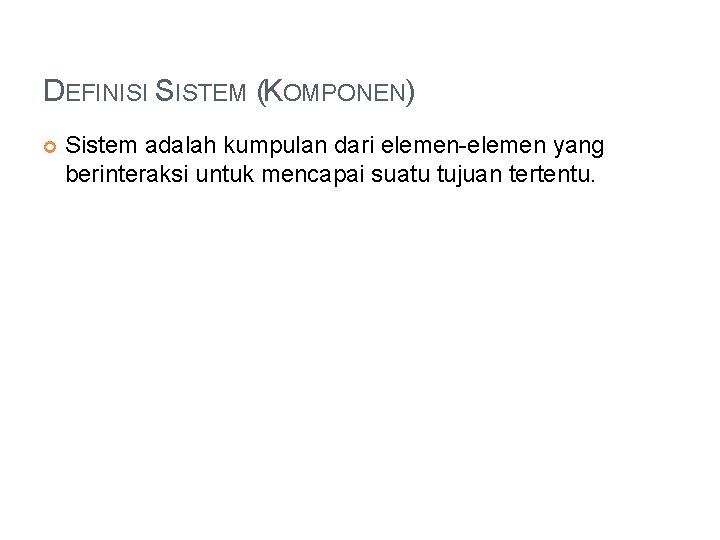

DEFINISI SISTEM (KOMPONEN) Sistem adalah kumpulan dari elemen-elemen yang berinteraksi untuk mencapai suatu tujuan tertentu.

SISTEM (GOAL & OBJECTIVE) Ada yang menyebutkan maksud dari suatu sistem adalah untuk mencapai suatu tujuan (goal) dan ada yang menyebutkan untuk mencapai suatu sasaran (objectives). Goal biasanya dihubungkan dengan ruang lingkup yang lebih luas dan sasaran dalam ruang lingkup yang lebih sempit. Untuk sistem akuntansi atau sistem-sistem yang lainnya yang merupakan bagian atau subsistem dari sistem bisnis, maka istilah objectives yang lebih tepat. Jadi tergantung dari ruang lingkup dari mana memandang sistem tersebut. Seringkali tujuan (goal) dan sasaran (objectives) digunakan bergantian dan tidak dibedakan.

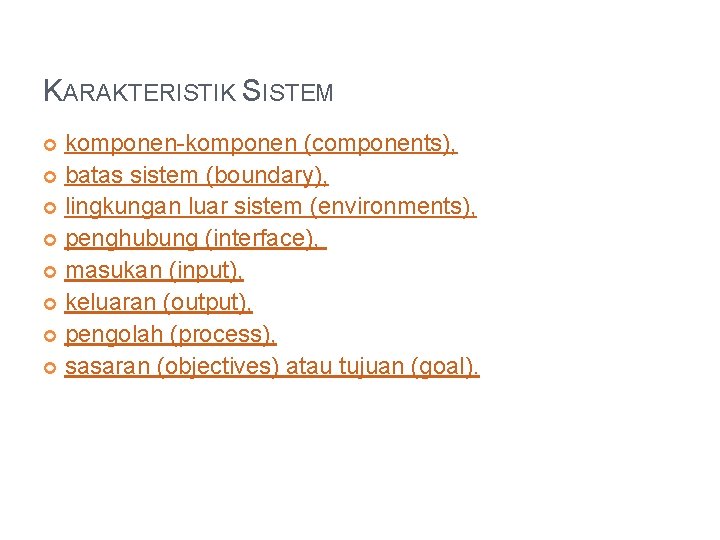

KARAKTERISTIK SISTEM komponen-komponen (components), batas sistem (boundary), lingkungan luar sistem (environments), penghubung (interface), masukan (input), keluaran (output), pengolah (process), sasaran (objectives) atau tujuan (goal).

KOMPONEN SISTEM Suatu sistem terdiri dari sejumlah komponen yang saling berinteraksi, yang artinya saling bekerja sama membentuk suatu kesatuan. Komponen-komponen sistem atau elemen sistem dapat berupa suatu subsistem atau bagian-bagian dari sistem. Setiap sistem tidak perduli betapapun kecilnya, selalu mengandung komponen atau subsistem-subsistem.

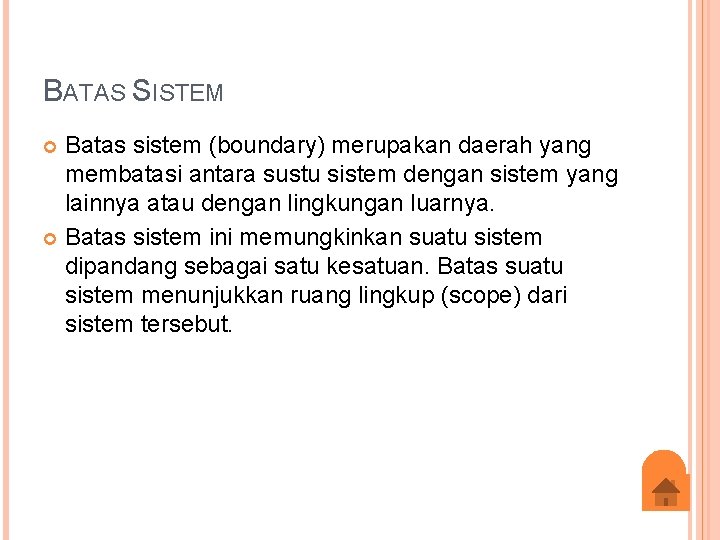

BATAS SISTEM Batas sistem (boundary) merupakan daerah yang membatasi antara sustu sistem dengan sistem yang lainnya atau dengan lingkungan luarnya. Batas sistem ini memungkinkan suatu sistem dipandang sebagai satu kesatuan. Batas suatu sistem menunjukkan ruang lingkup (scope) dari sistem tersebut.

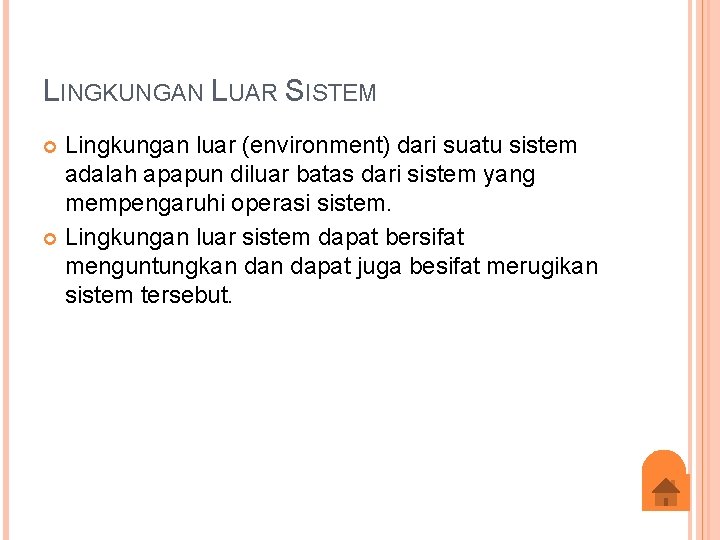

LINGKUNGAN LUAR SISTEM Lingkungan luar (environment) dari suatu sistem adalah apapun diluar batas dari sistem yang mempengaruhi operasi sistem. Lingkungan luar sistem dapat bersifat menguntungkan dapat juga besifat merugikan sistem tersebut.

PENGHUBUNG SISTEM Penghubung (interface) merupakan media penghubung antara satu subsistem dengan subsistem lainnya. Melalui penghubung ini memungkinkan sumber-sumber mengalir dari satu subsistem ke subsistem yang lainnya. Keluaran (output) dari satu subsistem akan menjadi masukan (input) untuk subsistem yang lainnya dengan melalui penghubung. Dengan penghubung satu subsistem dapat berinteraksi dengan subsistem yang lainnya membentuk satu kesatuan.

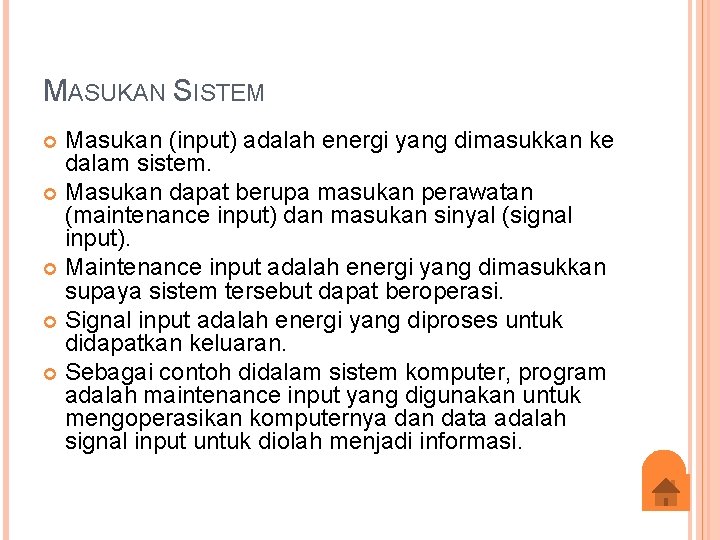

MASUKAN SISTEM Masukan (input) adalah energi yang dimasukkan ke dalam sistem. Masukan dapat berupa masukan perawatan (maintenance input) dan masukan sinyal (signal input). Maintenance input adalah energi yang dimasukkan supaya sistem tersebut dapat beroperasi. Signal input adalah energi yang diproses untuk didapatkan keluaran. Sebagai contoh didalam sistem komputer, program adalah maintenance input yang digunakan untuk mengoperasikan komputernya dan data adalah signal input untuk diolah menjadi informasi.

KELUARAN SISTEM Keluaran (output) adalah hasil dari energi yang diolah dan diklasifikasikan menjadi keluaran yang berguna dan sisa pembuangan. Keluaran dapat merupakan masukan untuk subsistem yang lain atau kepada supra sistem.

PENGOLAH SISTEM Suatu sistem dapat mempunyai suatu bagian pengolah yang akan merubah masukan menjadi keluaran. Suatu sistem produksi akan mengolah masukan menjadi keluaran. Suatu sistem produksi akan mengolah masukan berupa bahan baku dan bahan-bahan yang lain menjadi keluaran berupa barang jadi. Sistem akuntansi akan mengolah data-data transaksi menjadi laporan-laporan keuangan dan laporan-laporan lain yang dibutuhkan oleh manajemen.

SASARAN SISTEM Suatu sistem pasti mempunyai tujuan (goal) atau sasaran (objective). Kalau suatu sistem tidak mempunyai sasaran, maka operasi sistem tidak akan ada gunanya. Sasaran dari sistem sangat menentukan sekali masukan yang dibutuhkan sistem dan keluaran yang akan dihasilkan sistem. Suatu sistem dikatakan berhasil bila mengenai sasaran atau tujuannya.

KLASIFIKASI SISTEM Sistem diklasifikasikan sebagai sistem abstrak (abstract system) dan sistem fisik (physical system). Sistem diklasifikasikan sebagai sistem alamiah (natural System) dan sistem buatan manusia (human made System) Sistem diklasifikasikan sebagai sistem tertentu (deterministic system) dan sistem tak tentu (probabilistic system). Sistem diklasifikasikan sebagai sistem tertutup (closed system) dan sistem terbuka (open system)

KONSEP INFORMASI Informasi didefinisikan sebagai berikut : � Data yang diolah menjadi bentuk yang lebih berguna dan lebih berarti bagi yang menerimanya. Data adalah : kenyataan yang menggambarkan suatu kejadian–kejadian dan kesatuan yang nyata. Atau data adalah : representasi dunia nyata yang mewakili suatu objek seperti manusia (pegawai, mahasiswa, pelanggan), hewan, peristiwa, konsep, keadaan dll, yang direkam dalam bentuk angka, huruf, simbol, teks, gambar, bunyi atau kombinasinya.

SIKLUS INFORMASI Data yang diolah melalui suatu model menjadi informasi, penerima kemudian menerima informasi tersebut, membuat suatu keputusan dan melakukan suatu tindakan, yang berarti menghasilkan suatu tindakan yang lain yang akan membuat sejumlah data kembali. Data tersebut akan ditangkap sebagai input, diproses kembali lewat suatu model dan seterusnya membentuk suatu siklus. Siklus ini oleh John Burch disebut dengan siklus informasi (information cycle). Siklus ini disebut juga dengan siklus pengolahan data (data processing cycle).

KUALITAS DAN VALUE INFORMASI Kualitas dari suatu informasi (quality of information) tergantung dari tiga hal yaitu : � Infomasi harus akurat (accurate). � Tepat pada waktunya (timeless). � Relevan (relevance). Nilai dari informasi (value of information) ditentukan oleh dua hal yaitu : � Manfaatnya. � Biaya mendapatkannya.

KOMPONEN SISTEM INFORMASI Blok masukan mewakili data yang masuk ke dalam sistem informasi, termasuk metode dan media untuk memperoleh data yang akan dimasukkan, yang dapat berupa dokumen dasar. Blok model terdiri dari kombinasi prosedur, logika dan model matematik yang akan memanipulasi/mentranspormasi data masukan data yang tersimpan dalam basis data untuk menghasilkan keluaran yang diinginkan. Blok keluaran produk dari sistem informasi adalah keluaran berupa informasi yang berkualitas.

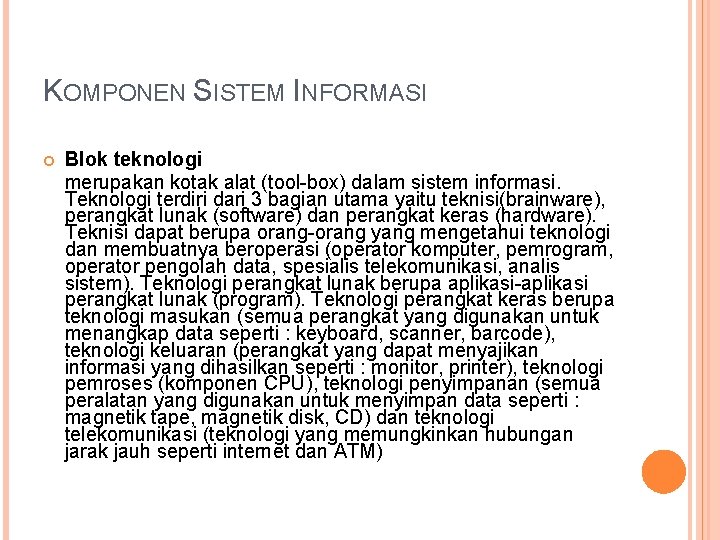

KOMPONEN SISTEM INFORMASI Blok teknologi merupakan kotak alat (tool-box) dalam sistem informasi. Teknologi terdiri dari 3 bagian utama yaitu teknisi(brainware), perangkat lunak (software) dan perangkat keras (hardware). Teknisi dapat berupa orang-orang yang mengetahui teknologi dan membuatnya beroperasi (operator komputer, pemrogram, operator pengolah data, spesialis telekomunikasi, analis sistem). Teknologi perangkat lunak berupa aplikasi-aplikasi perangkat lunak (program). Teknologi perangkat keras berupa teknologi masukan (semua perangkat yang digunakan untuk menangkap data seperti : keyboard, scanner, barcode), teknologi keluaran (perangkat yang dapat menyajikan informasi yang dihasilkan seperti : monitor, printer), teknologi pemroses (komponen CPU), teknologi penyimpanan (semua peralatan yang digunakan untuk menyimpan data seperti : magnetik tape, magnetik disk, CD) dan teknologi telekomunikasi (teknologi yang memungkinkan hubungan jarak jauh seperti internet dan ATM)

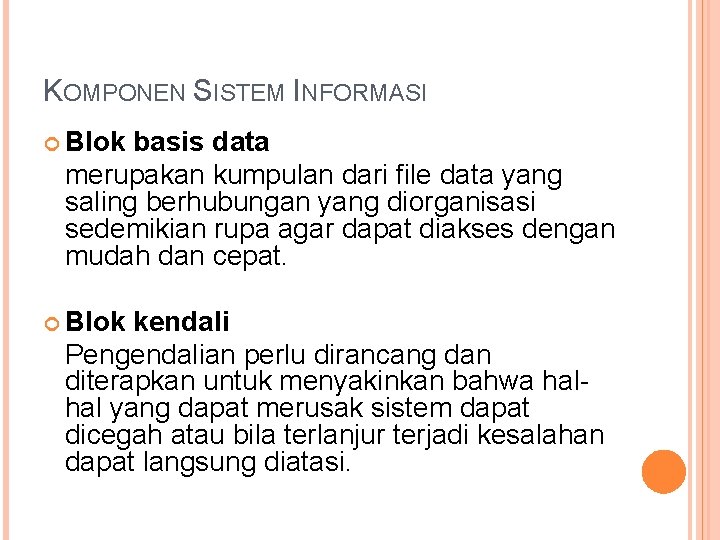

KOMPONEN SISTEM INFORMASI Blok basis data merupakan kumpulan dari file data yang saling berhubungan yang diorganisasi sedemikian rupa agar dapat diakses dengan mudah dan cepat. Blok kendali Pengendalian perlu dirancang dan diterapkan untuk menyakinkan bahwa halhal yang dapat merusak sistem dapat dicegah atau bila terlanjur terjadi kesalahan dapat langsung diatasi.

PERANAN SISTEM INFORMASI BAGI MANAJEMEN. Manajemen membutuhkan informasi untuk mendukung pengambilan keputusan yang akan dilakukannya. Sumber informasi untuk pengambilan keputusan manajemen bisa didapatkan dari informasi eksternal dan informasi internal. Informasi internal dapat diperoleh dari sistem informasi berupa informasi yang dihasilkan dari operasi PDE (pengolahan data elektronik) dan informasi non PDE.

KEGIATAN MANAJEMEN Perencanaan strategi (stategic planning), merupakan kegiatan manajemen tingkat atas. Pengendalian manajemen (manajemen control), merupakan kegiatan manajemen tingkat menengah. Pengendalian operasi (operational control), merupakan kegiatan manajemen tingkat bawah.

TIPE KEPUTUSAN MANAJEMEN Keputusan tidak terprogram (non programmed decision) atau tidak terstruktur (unstructured decision). Keputusan setengah terprogram (semi programmed decision) atau setengah terstruktur (semi structured decision). Keputusan terprogram (programmed decision) atau terstruktur (structured decision).

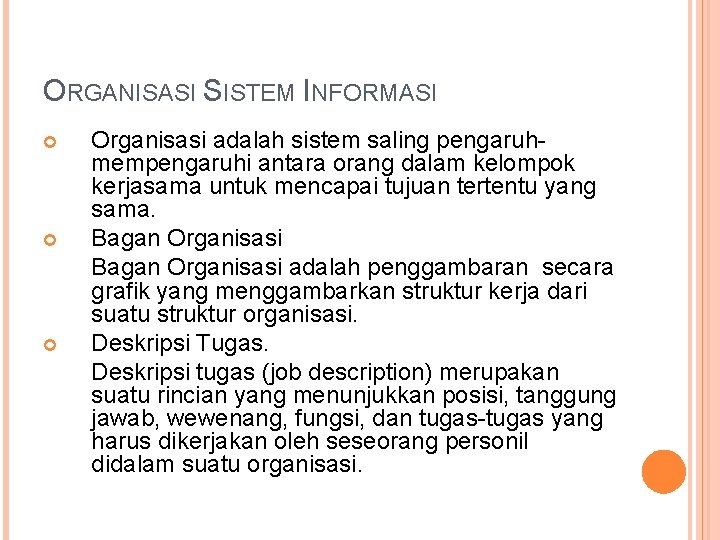

ORGANISASI SISTEM INFORMASI Organisasi adalah sistem saling pengaruhmempengaruhi antara orang dalam kelompok kerjasama untuk mencapai tujuan tertentu yang sama. Bagan Organisasi adalah penggambaran secara grafik yang menggambarkan struktur kerja dari suatu struktur organisasi. Deskripsi Tugas. Deskripsi tugas (job description) merupakan suatu rincian yang menunjukkan posisi, tanggung jawab, wewenang, fungsi, dan tugas-tugas yang harus dikerjakan oleh seseorang personil didalam suatu organisasi.

ORGANISASI SISTEM INFORMASI Lokasi dari sistem informasi didalam suatu organisasi masih belum ada kesesuain yang pasti. Ada yang memisahkan dalam departemen sendiri, yaitu departemen sistem informasi dan ada juga yang menggabungkannya dengan departemen yang lain.
