ANALISIS AC FET sebagai PENGUAT 1 There are
ANALISIS AC FET sebagai PENGUAT 1

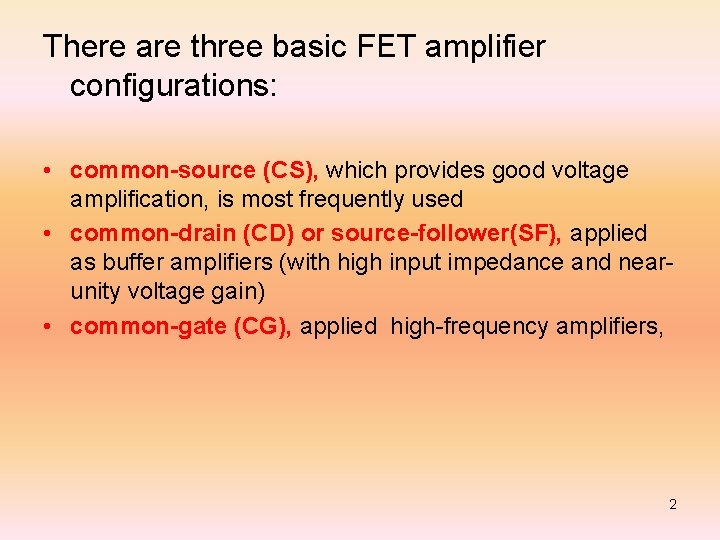

There are three basic FET amplifier configurations: • common-source (CS), which provides good voltage amplification, is most frequently used • common-drain (CD) or source-follower(SF), applied as buffer amplifiers (with high input impedance and nearunity voltage gain) • common-gate (CG), applied high-frequency amplifiers, 2

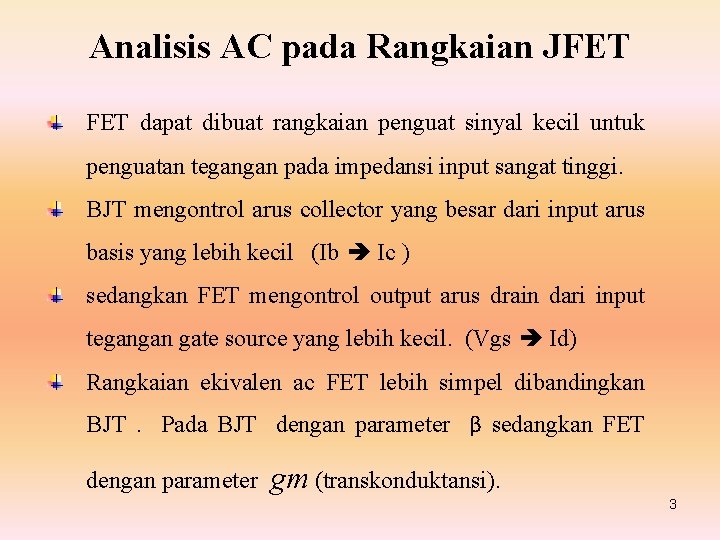

Analisis AC pada Rangkaian JFET dapat dibuat rangkaian penguat sinyal kecil untuk penguatan tegangan pada impedansi input sangat tinggi. BJT mengontrol arus collector yang besar dari input arus basis yang lebih kecil (Ib Ic ) sedangkan FET mengontrol output arus drain dari input tegangan gate source yang lebih kecil. (Vgs Id) Rangkaian ekivalen ac FET lebih simpel dibandingkan BJT. Pada BJT dengan parameter β sedangkan FET dengan parameter gm (transkonduktansi). 3

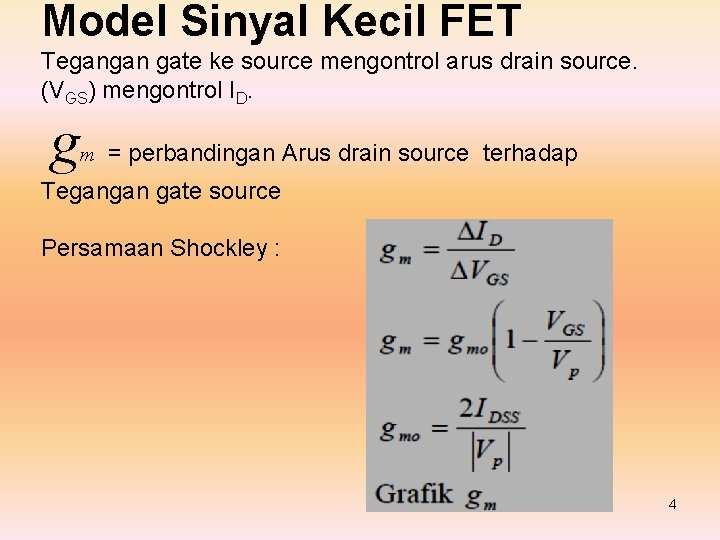

Model Sinyal Kecil FET Tegangan gate ke source mengontrol arus drain source. (VGS) mengontrol ID. g m = perbandingan Arus drain source terhadap Tegangan gate source Persamaan Shockley : 4

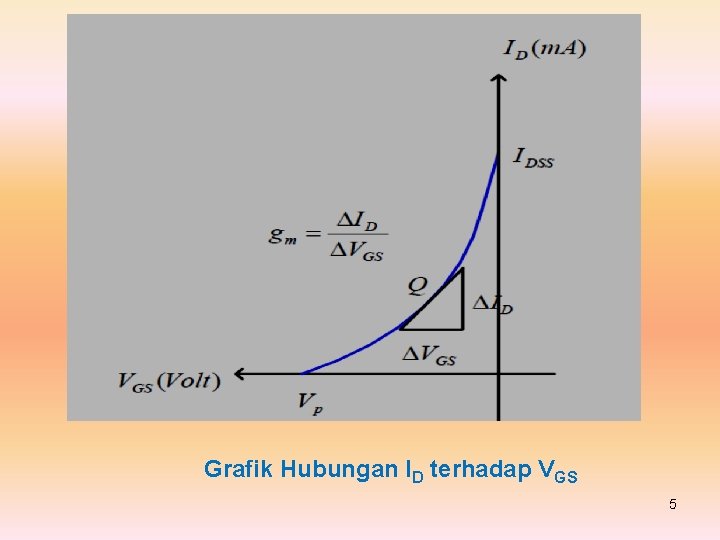

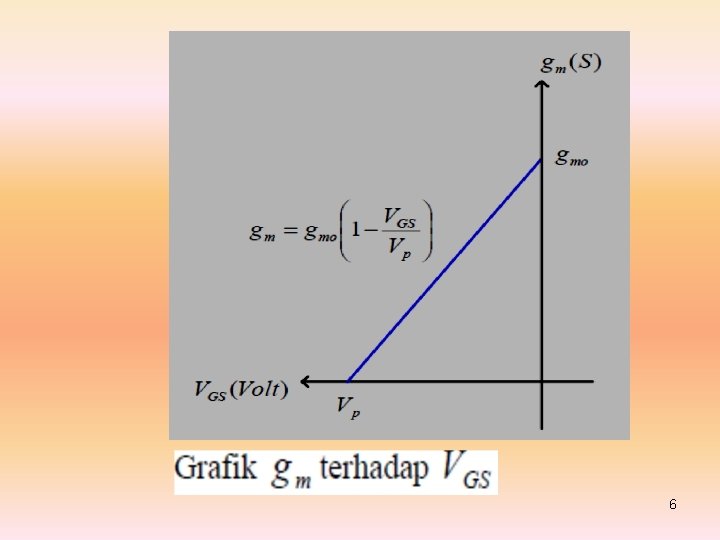

Grafik Hubungan ID terhadap VGS 5
6

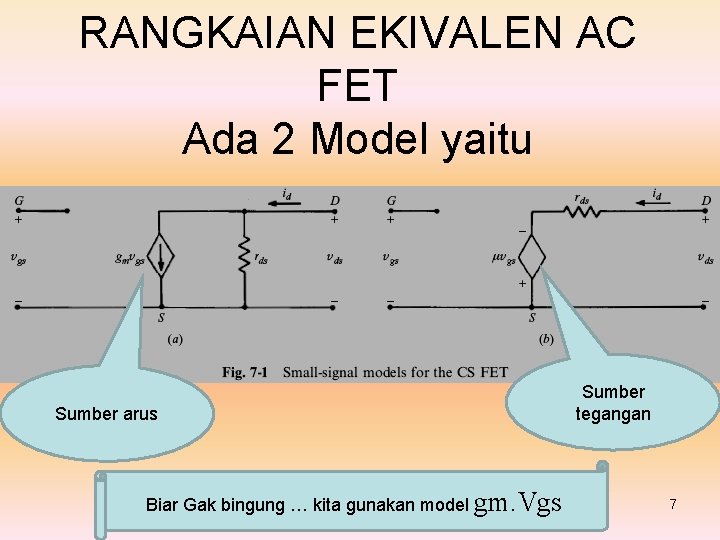

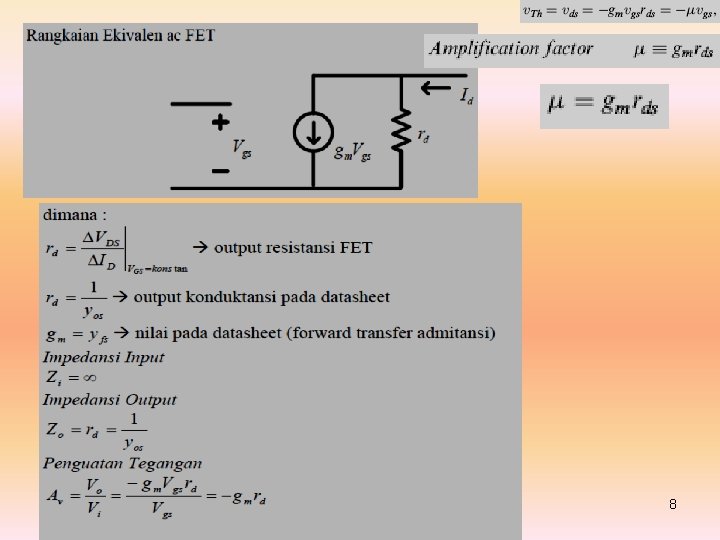

RANGKAIAN EKIVALEN AC FET Ada 2 Model yaitu Sumber arus Biar Gak bingung … kita gunakan model gm. Vgs Sumber tegangan 7
8

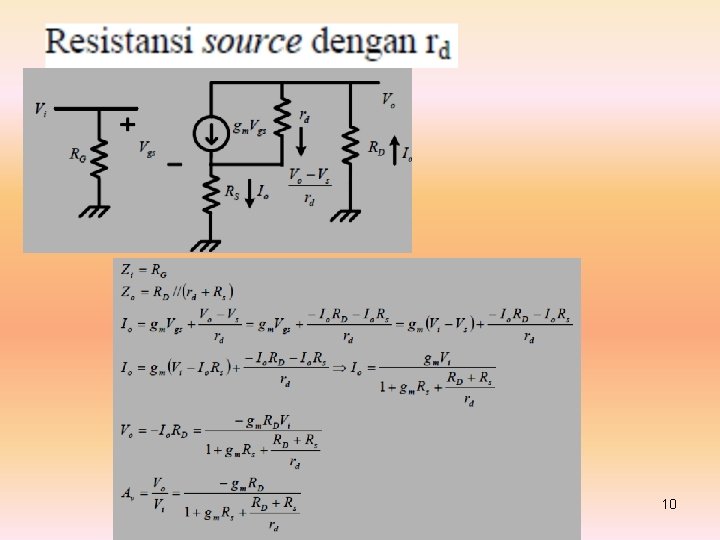

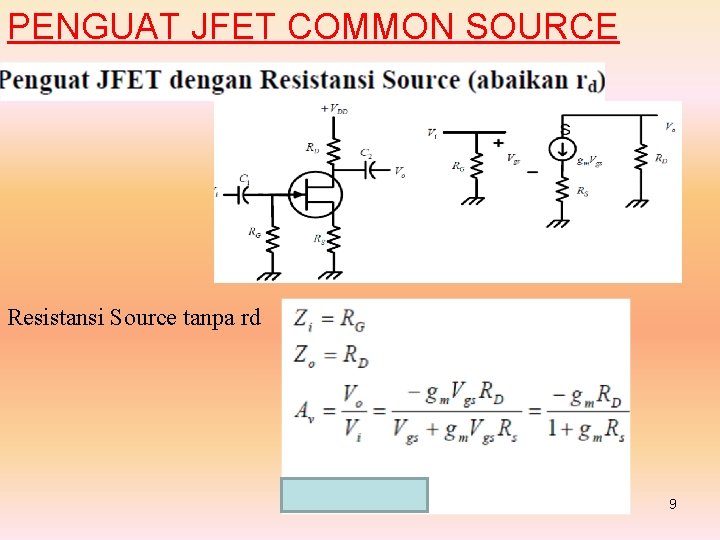

PENGUAT JFET COMMON SOURCE Resistansi Source tanpa rd 9
10

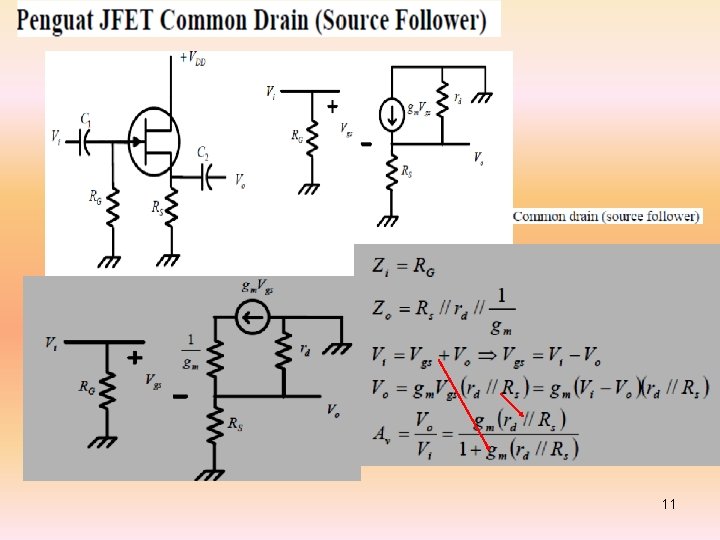

11

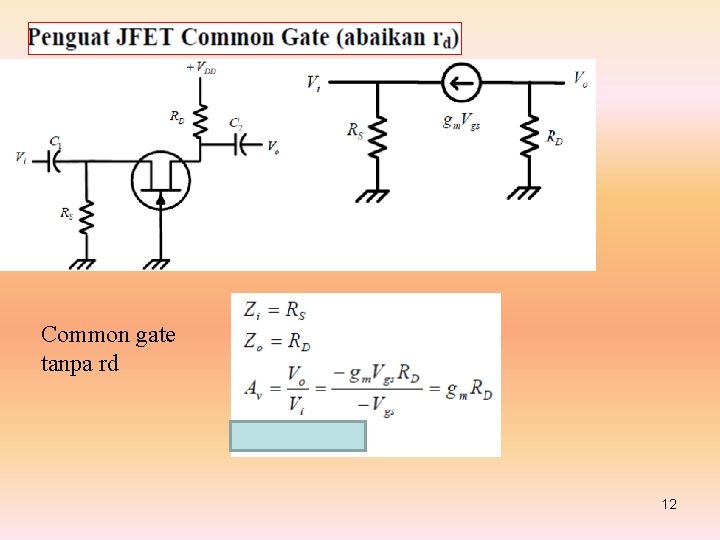

Common gate tanpa rd 12

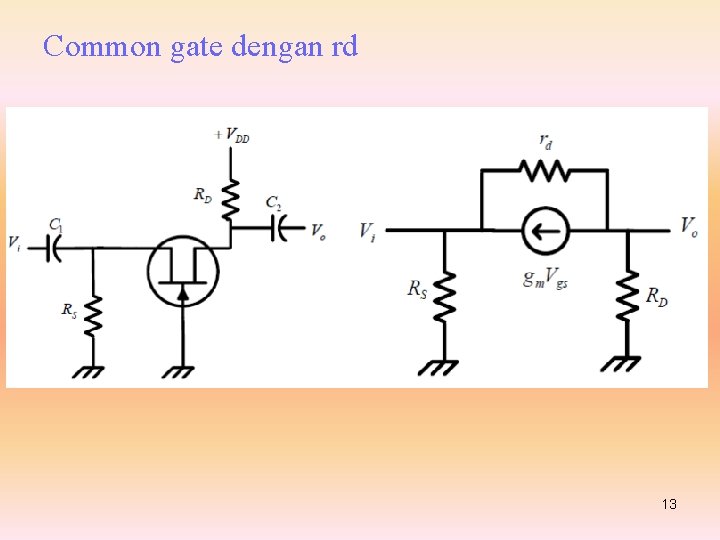

Common gate dengan rd 13

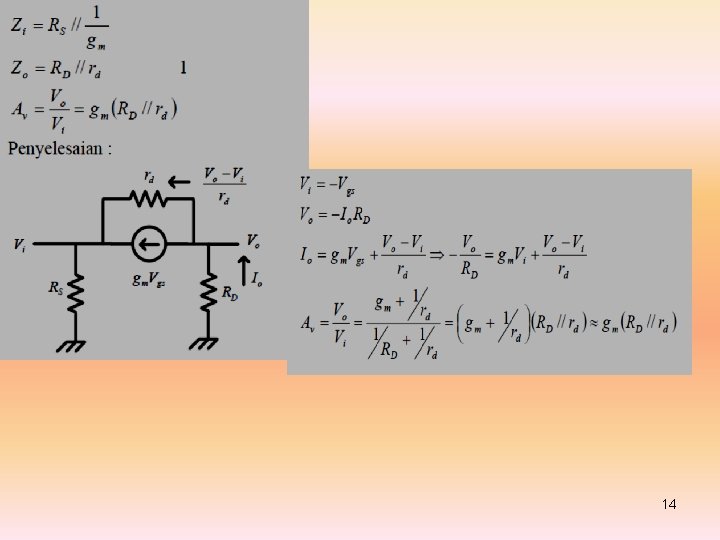

14

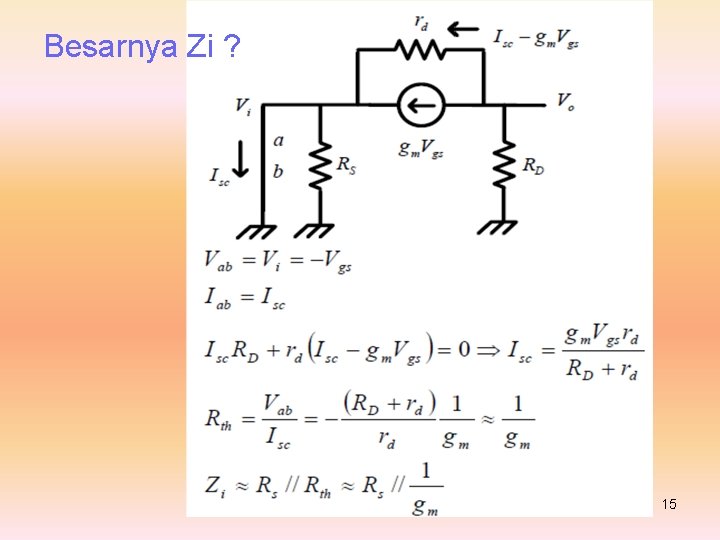

Besarnya Zi ? 15
Enhancement MOSFET: E-MOSFET 16

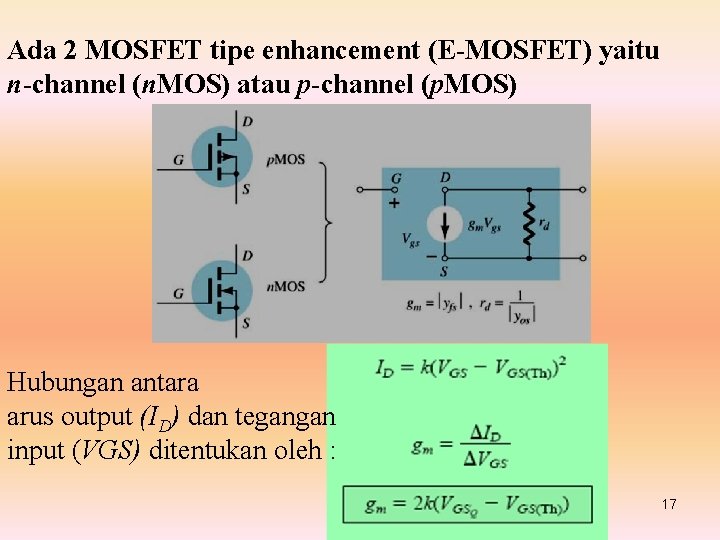

Ada 2 MOSFET tipe enhancement (E-MOSFET) yaitu n-channel (n. MOS) atau p-channel (p. MOS) Hubungan antara arus output (ID) dan tegangan input (VGS) ditentukan oleh : 17

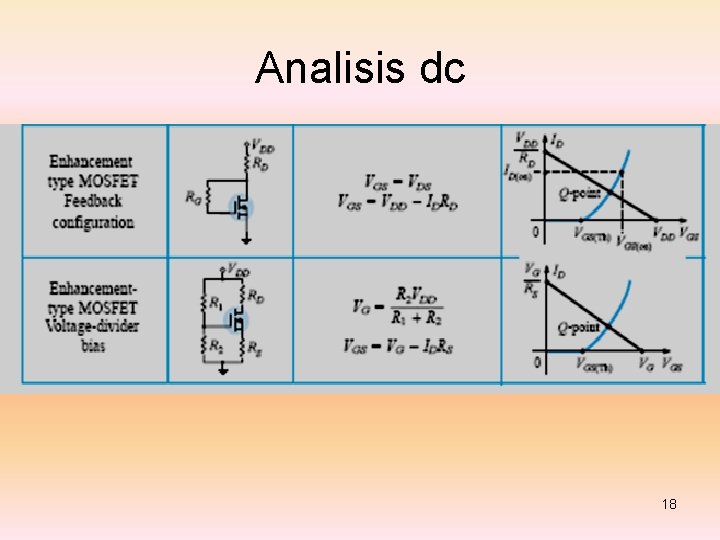

Analisis dc 18

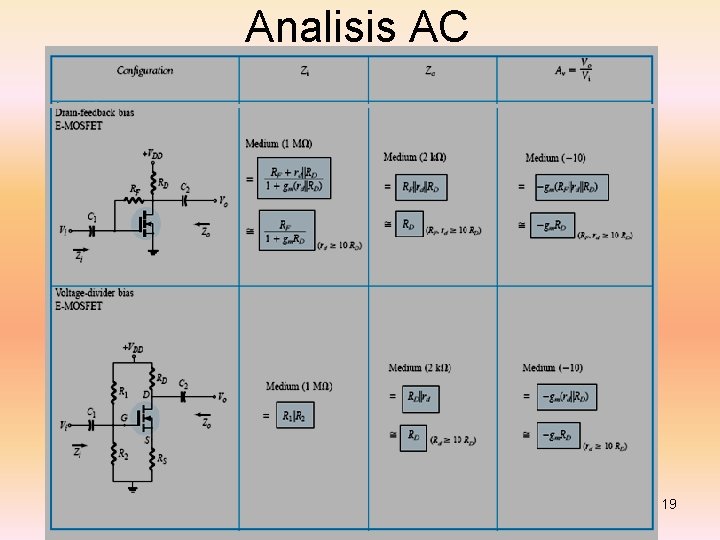

Analisis AC 19

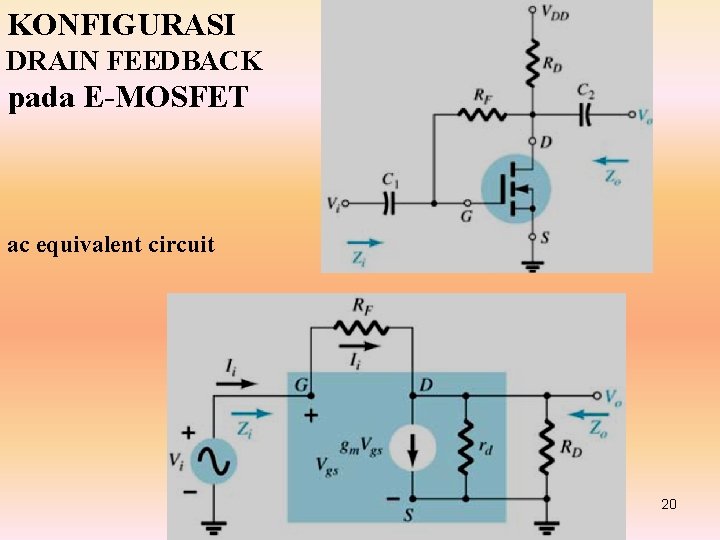

KONFIGURASI DRAIN FEEDBACK pada E-MOSFET ac equivalent circuit 20

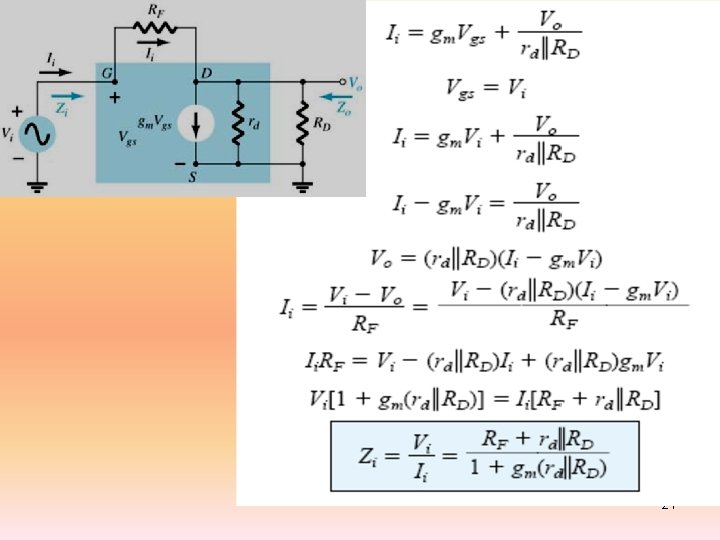

21
22

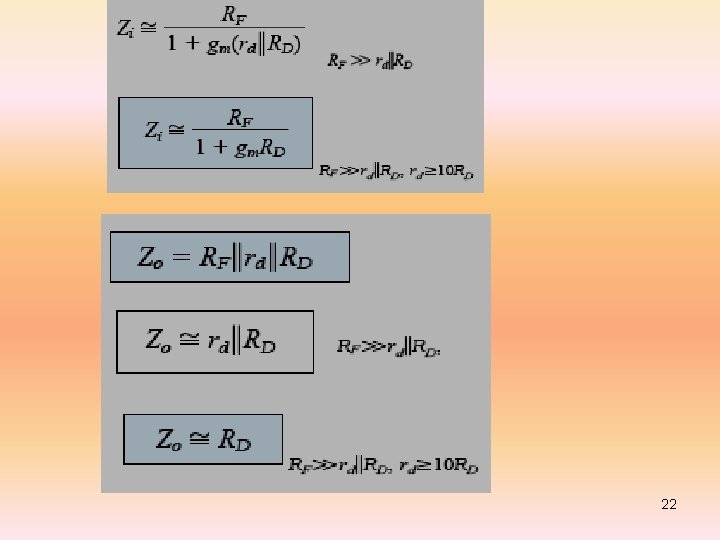

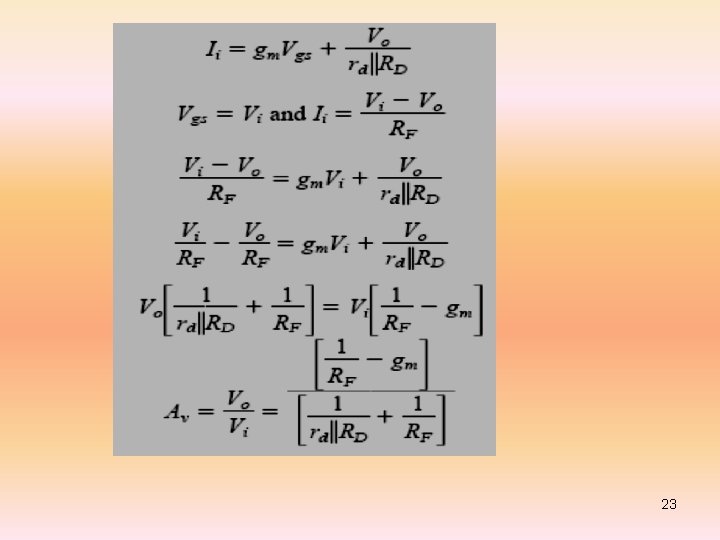

23
Tetapi, jika Maka : 24

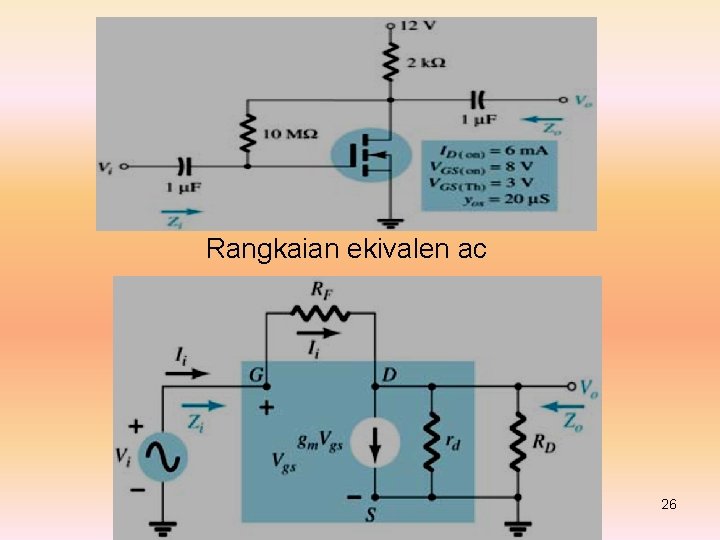

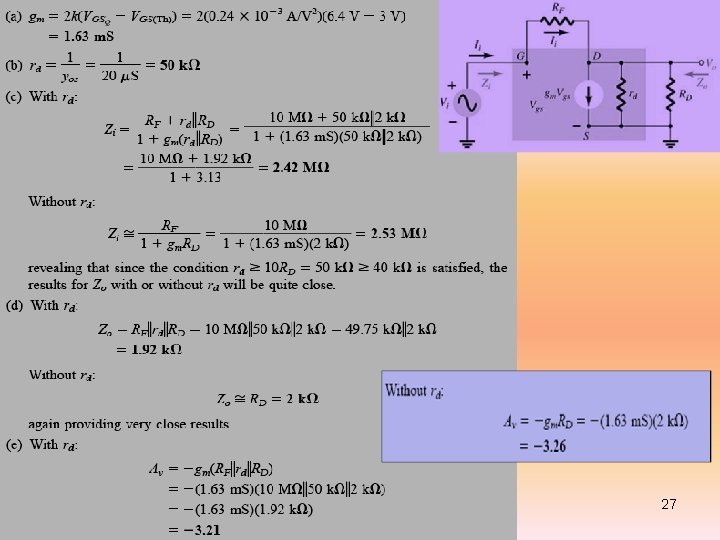

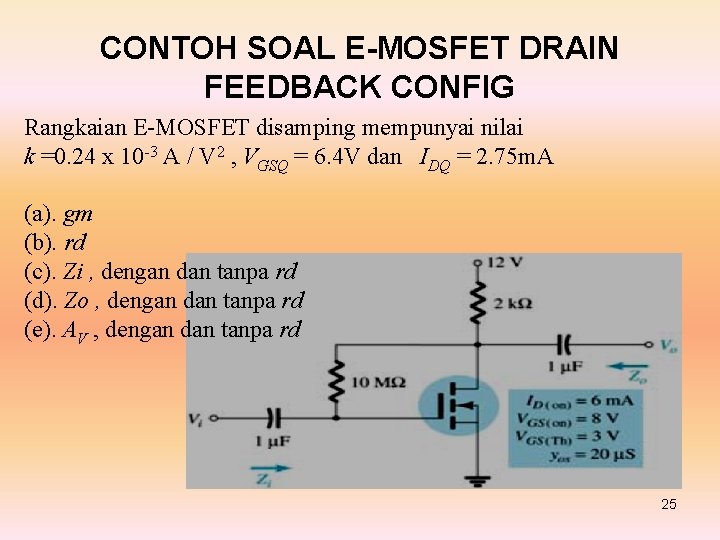

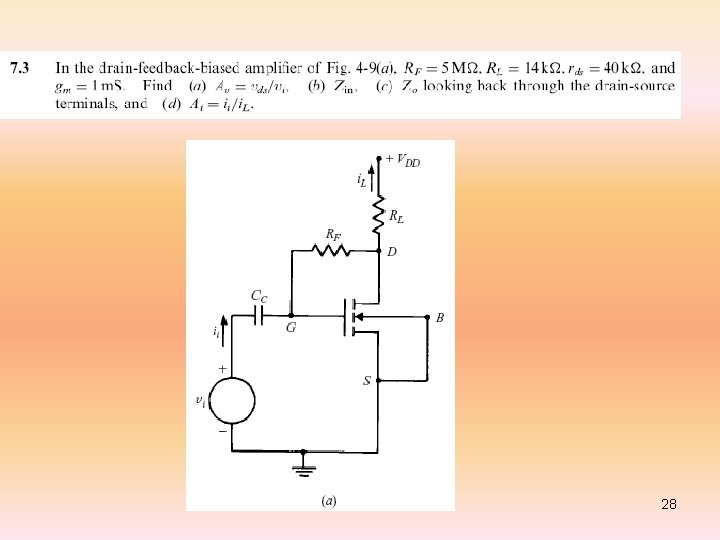

CONTOH SOAL E-MOSFET DRAIN FEEDBACK CONFIG Rangkaian E-MOSFET disamping mempunyai nilai k =0. 24 x 10 -3 A / V 2 , VGSQ = 6. 4 V dan IDQ = 2. 75 m. A (a). gm (b). rd (c). Zi , dengan dan tanpa rd (d). Zo , dengan dan tanpa rd (e). AV , dengan dan tanpa rd 25
Rangkaian ekivalen ac 26
27
28

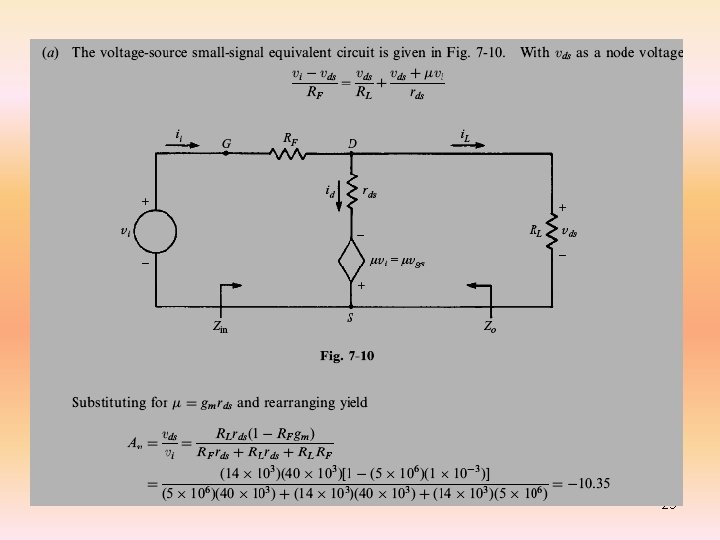

29

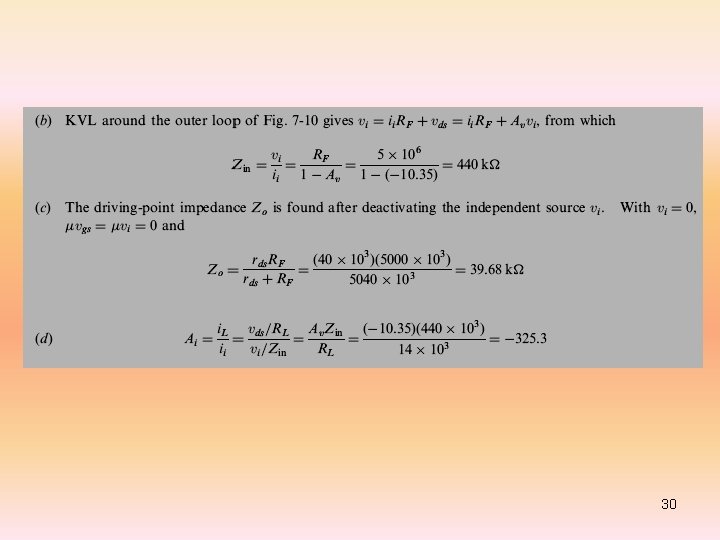

30

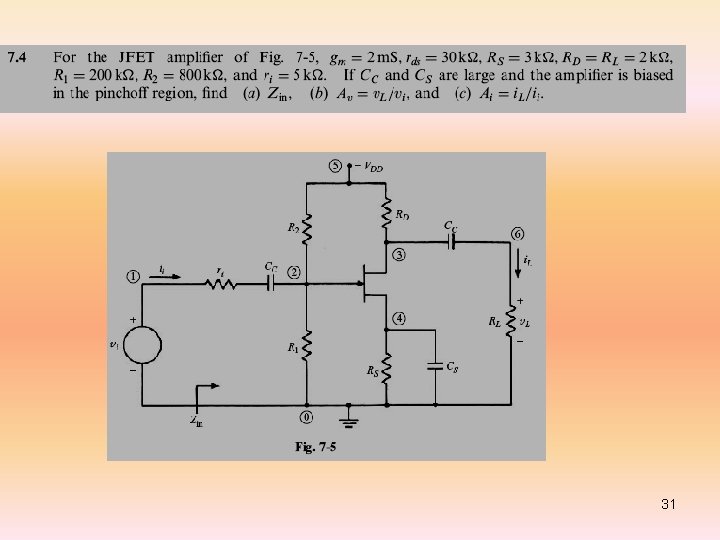

31

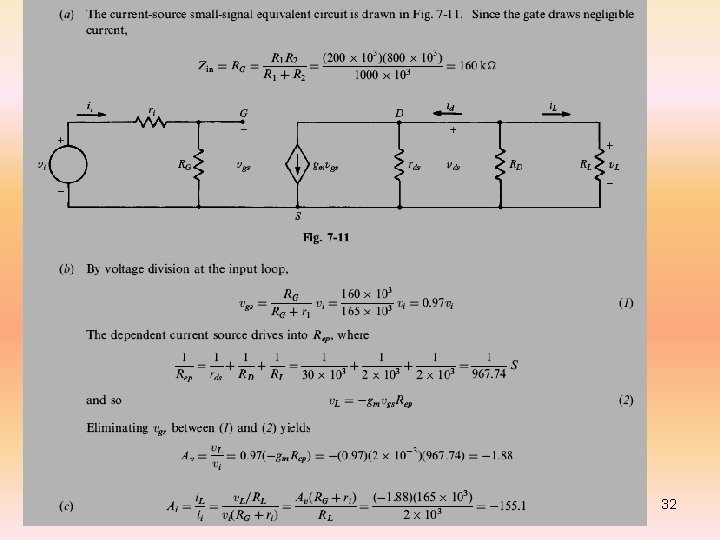

32

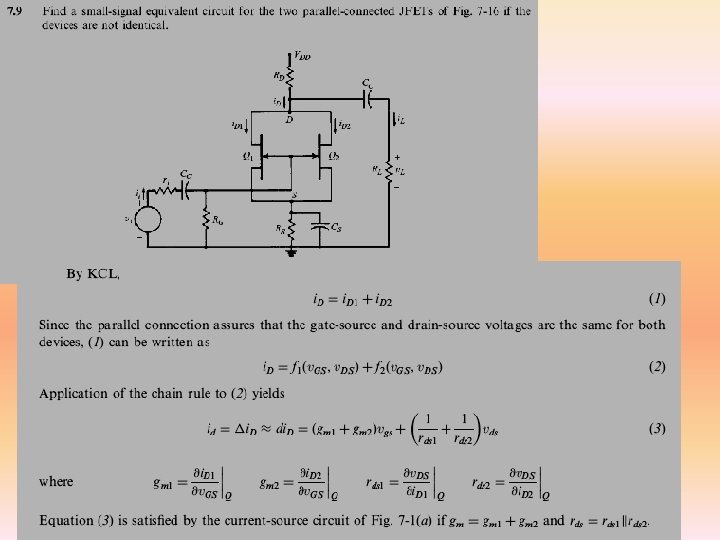

33

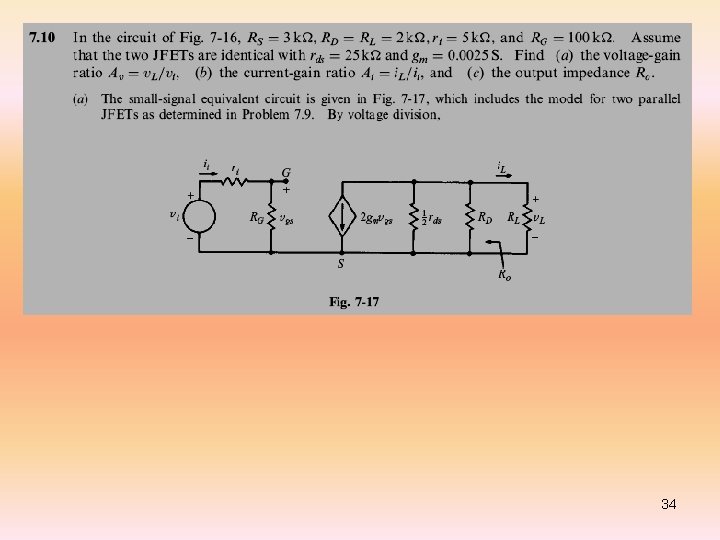

34

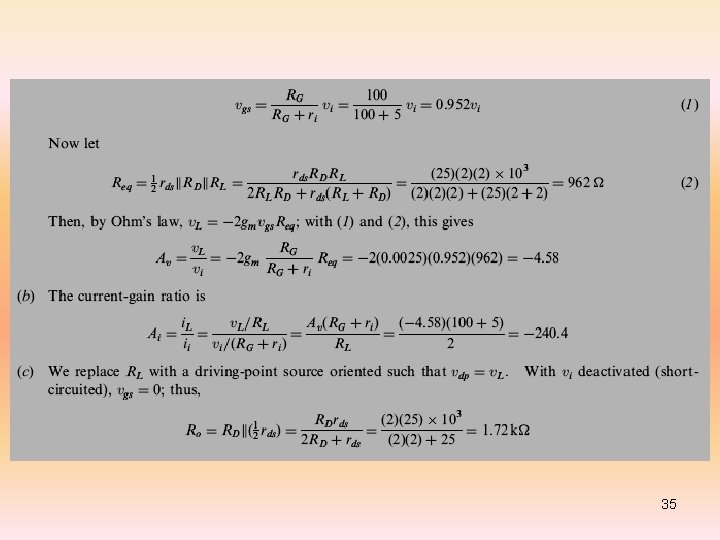

35

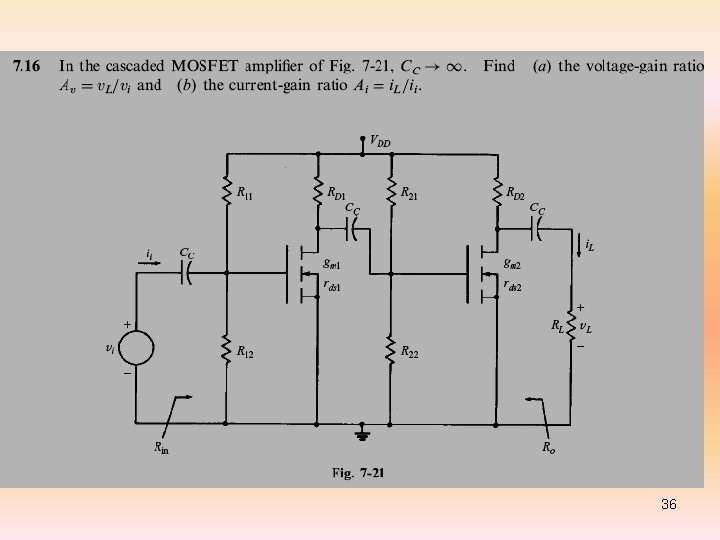

36

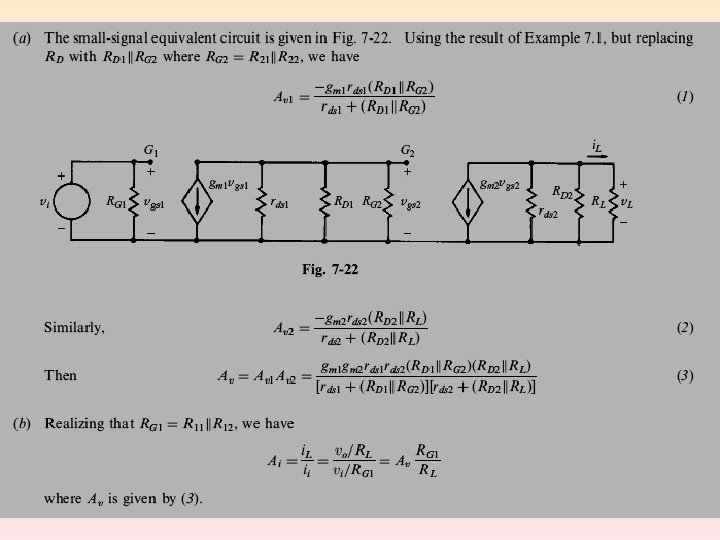

37
Semoga Faham 38
