Analisi ed ottimizzazione di strumenti Software per l'utilizzo di IDL sulla GRID ENEA S. PI. 1. 2 Strumenti per la grafica Marta Chinnici Portici, 11 Dicembre 2007 ENEA-CRESCO Marta Chinnici

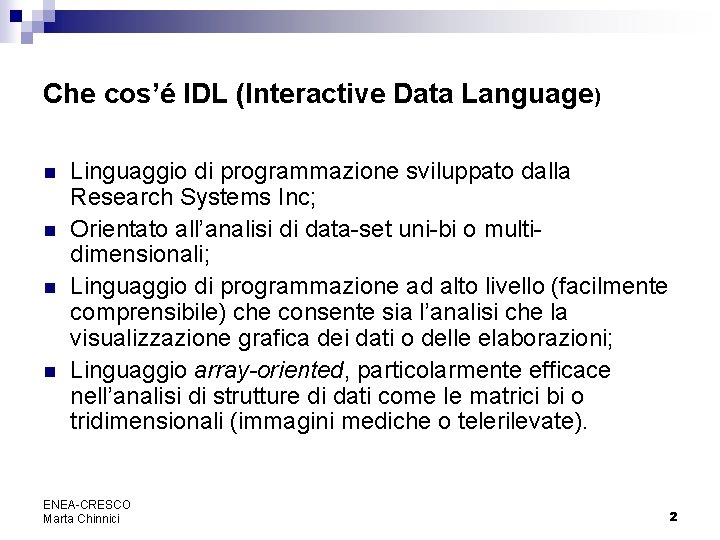

Che cos’é IDL (Interactive Data Language) n n Linguaggio di programmazione sviluppato dalla Research Systems Inc; Orientato all’analisi di data-set uni-bi o multidimensionali; Linguaggio di programmazione ad alto livello (facilmente comprensibile) che consente sia l’analisi che la visualizzazione grafica dei dati o delle elaborazioni; Linguaggio array-oriented, particolarmente efficace nell’analisi di strutture di dati come le matrici bi o tridimensionali (immagini mediche o telerilevate). ENEA-CRESCO Marta Chinnici 2

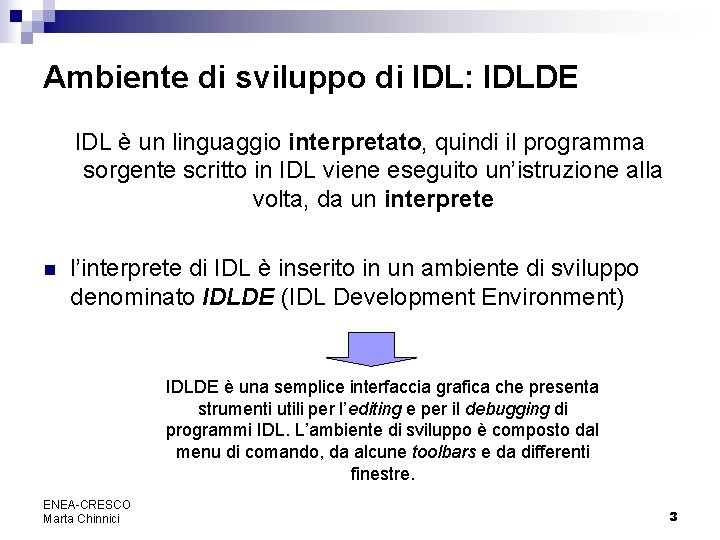

Ambiente di sviluppo di IDL: IDLDE IDL è un linguaggio interpretato, quindi il programma sorgente scritto in IDL viene eseguito un’istruzione alla volta, da un interprete n l’interprete di IDL è inserito in un ambiente di sviluppo denominato IDLDE (IDL Development Environment) IDLDE è una semplice interfaccia grafica che presenta strumenti utili per l’editing e per il debugging di programmi IDL. L’ambiente di sviluppo è composto dal menu di comando, da alcune toolbars e da differenti finestre. ENEA-CRESCO Marta Chinnici 3

L’ambiente di sviluppo IDLDE da interfaccia Enea-Grid ENEA-CRESCO Marta Chinnici 4

La programmazione in IDL. Il programma viene salvato in un file, con estensione. pro, e quando il programma viene lanciato IDL esegue in sequenza le istruzioni in esso contenute ES: mio_programma. pro . La programmazione viene eseguita nella finestra di editing di IDLDE. . Una routine IDL(files. pro) può essere eseguita in modalità interattiva attraverso l'interfaccia grafica Idlde, oppure direttamente da linea di comando digitando il nome (con o senza interfaccia grafica). ENEA-CRESCO Marta Chinnici 5

Compilare ed eseguire un programma IDL da linea di comando terminal idlde ENEA-CRESCO Marta Chinnici 6

IDL da linea di comando terminal (idl, senza interfaccia grafica) ENEA-CRESCO Marta Chinnici 7

IDL in modalità batch (. sav). Una routine IDL per essere eseguita in modalità batch, deve preliminarmente essere convertita in un file. sav (in binario) e opportunamente salvata all' interno di IDL • Compilare il programma, assieme a tutte le routines associate (COMPILE_ALL) • Salvarlo come file binario: save, filename = ‘mio_programma. sav' , /ROUTINE • Comando per eseguire il programma : -rt = ‘mio_programma. sav’ ENEA-CRESCO Marta Chinnici 8

Gestione delle variabili in modalità batch n Lanciare il comando idl_setup residente nella directory bin di IDL: questo apre una shell “figlia”, all' interno della principale, in ambiente IDL (laddove idlde è invece l'eseguibile per lanciare IDL in modalità interattiva) n Una volta dentro la shell di IDL, impostiamo come variabili d'ambiente ( SETENV ) le variabili che la routine IDL dovrà utilizzare setenv VAR_A $1 setenv VAR_B $2 n La routine IDL legge le variabili tramite GETENV var_idl 1 = GETENV('VAR_A') var_idl 2 = GETENV('VAR_B') ENEA-CRESCO Marta Chinnici 9

IDL e l’interfaccia LSF. batch files IDL attraverso LSF lanciare e gestire un job IDL attraverso LSF . IDL in parallelo attraverso LSF lanciare in modalità parallela (in contemporanea su più macchine) un job IDL attraverso l' interfaccia LSF. ENEA-CRESCO Marta Chinnici 10

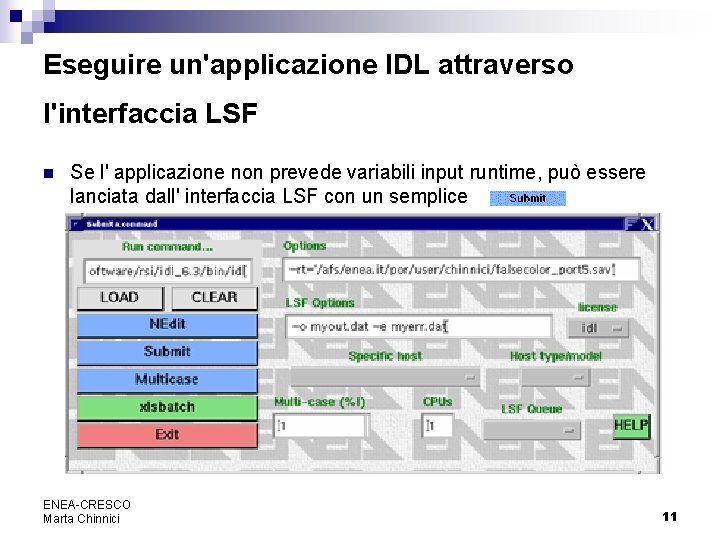

Eseguire un'applicazione IDL attraverso l'interfaccia LSF n Se l' applicazione non prevede variabili input runtime, può essere lanciata dall' interfaccia LSF con un semplice ENEA-CRESCO Marta Chinnici 11

ENEA-CRESCO Marta Chinnici 12

Multicase ENEA-CRESCO Marta Chinnici 13

IDL per FTU Elaborazione delle immagini provenienti dalle telecamere di FTU attraverso un’interfaccia di IDL. FTU è un tokamak ad elevato campo magnetico, sviluppato a Frascati http: //ftu. frascati. enea. it/ ENEA-CRESCO Marta Chinnici 14

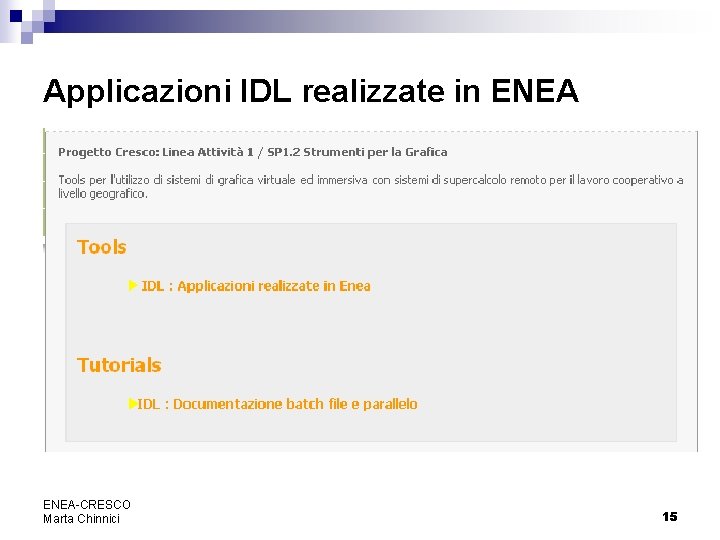

Applicazioni IDL realizzate in ENEA-CRESCO Marta Chinnici 15

Applicazione IDL: Falsecolor ENEA-CRESCO Marta Chinnici 16

Istruzioni per l’uso ENEA-CRESCO Marta Chinnici 17

ENEA-CRESCO Marta Chinnici 18

ENEA-CRESCO Marta Chinnici 19

Immagine di output ENEA-CRESCO Marta Chinnici 20

ENEA-CRESCO Marta Chinnici 21

ENEA-CRESCO Marta Chinnici 22

Multicase ENEA-CRESCO Marta Chinnici 23

ENEA-CRESCO Marta Chinnici 24

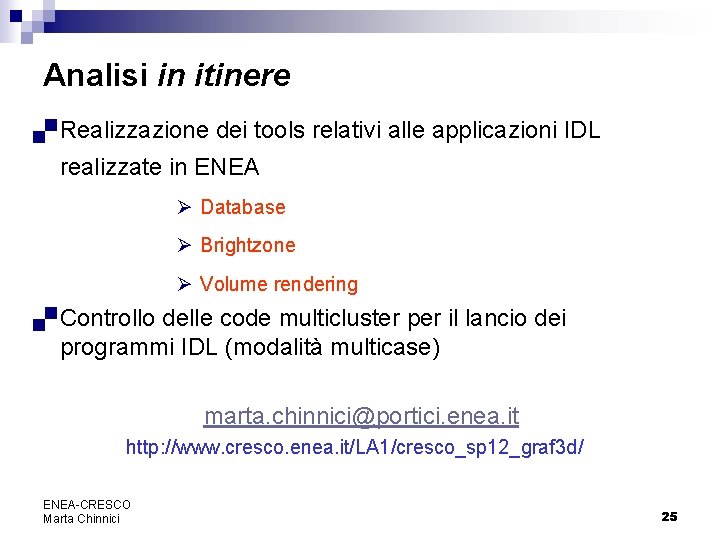

Analisi in itinere. Realizzazione dei tools relativi alle applicazioni IDL realizzate in ENEA Ø Database Ø Brightzone Ø Volume rendering . Controllo delle code multicluster per il lancio dei programmi IDL (modalità multicase) marta. chinnici@portici. enea. it http: //www. cresco. enea. it/LA 1/cresco_sp 12_graf 3 d/ ENEA-CRESCO Marta Chinnici 25
