ANALISI DEI GRUPPI seconda parte Argomenti della lezione

ANALISI DEI GRUPPI seconda parte

Argomenti della lezione è Distanze è Metodi gerarchici: legame singolo e legame completo

Per i dati di tipo quantitativosi ricorre alle distanze

Una distanza possiede le seguenti proprietà: identità simmetria non negatività dii = 0 dij = dji dij ≥ = 0 disuguaglianza triangolare dil + dlj ≤ = dij

Distanza di. Minkowski p rd ij = k=1 r xik - xjk 1/r

Per r = 2 si ha la distanzaeuclidea p 2 d ij = k=1 2 xik - xjk 1/r

Distanza di. Mahalanobis p dij = p k=1 h=1 1/2 shk (xik - xjk) (xih - xjh) in cui shk indica il generico elemento della matrice inversa delle varianzecovarianzetra le p variabili

Matrice delle dissomiglianze D = 0 d 21 … dn 1 d 12 … d 1 n 0 … d 2 n … … … dn 2 … 0

Algoritmi gerarchici Gli algoritmi gerarchici procedono sia per mezzo di una serie di aggregazioni successive o una serie di successive divisioni. Gli algoritmi aggregativi iniziano con tutte le unità distinte, così vi sono tanti gruppi quanti sono gli oggetti da classificare

I passaggi di un algoritmo aggregativogerarchico applicato ad un insieme di n unità sono i seguenti:

1 Si inizia conn gruppi contenenti ciascuno una sola unità e una matrice di distanze simmetrica nxn 2 Si individua nella matrice delle distanze la coppia più vicina (più simile), ad esempio quella formata dai gruppi. U e V

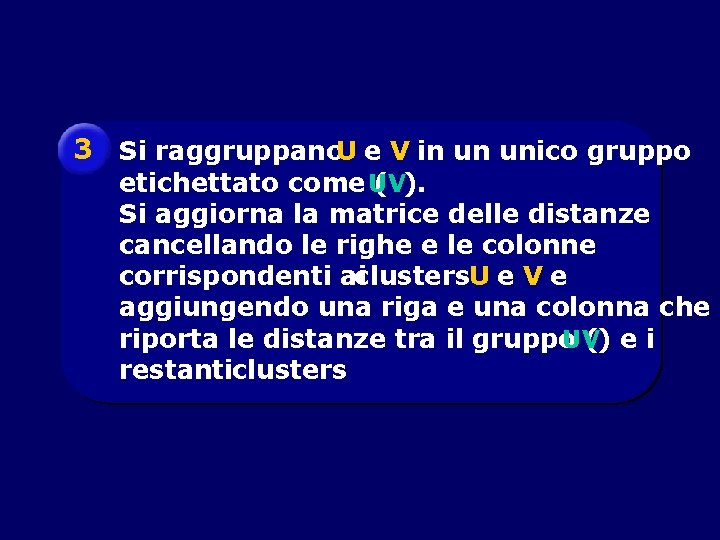

3 Si raggruppano. U e V in un unico gruppo etichettato come UV ( ). Si aggiorna la matrice delle distanze cancellando le righe e le colonne corrispondenti aiclusters. U e V e aggiungendo una riga e una colonna che riporta le distanze tra il gruppo UV () e i restanticlusters

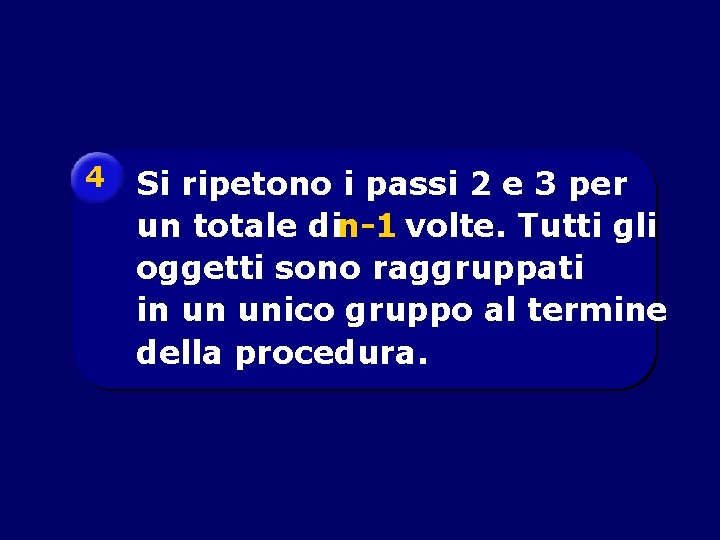

4 Si ripetono i passi 2 e 3 per un totale din-1 volte. Tutti gli oggetti sono raggruppati in un unico gruppo al termine della procedura.

Metodi di aggregazione gerarchica: è legame semplice è legame completo è legame medio è di Ward

Distanza tra gruppi (dissimilarità ) per (a) legame singolo, (b) legame completo, e (c) legame medio

Cluster distance 3 1 4 2 d 24 5 (a) 3 1 4 2 d 15 5 (b) 3 1 4 2 (c) 5 d 13+ d 14 + d 15 + d 23 + d 24 + d 25 6

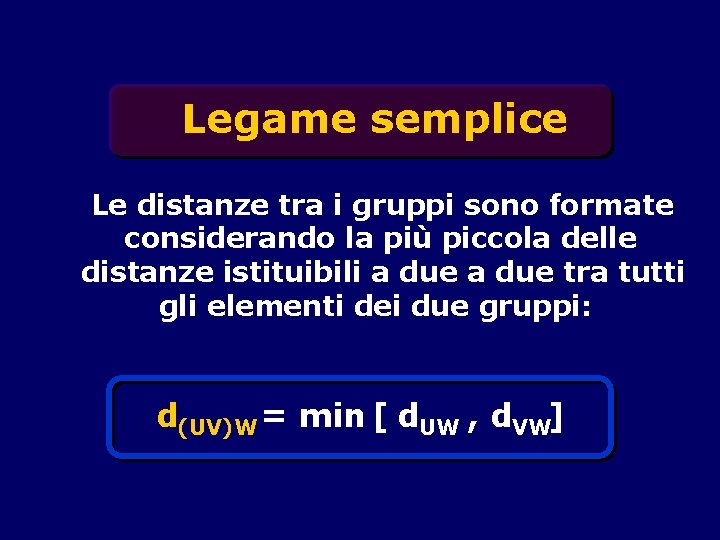

Legame semplice Le distanze tra i gruppi sono formate considerando la più piccola delle distanze istituibili a due tra tutti gli elementi dei due gruppi: d(UV)W = min [ d. UW , d. VW]

Esempio Passo 1 individui A A 0 B 9 0 C 3 7 0 D 6 5 9 0 E 11 10 2 8 B C D E 0

I due individui più vicini sono l'individuo. C e l'individuo. E min ij (dij) = d. CE = 2

Passo 2 Le distanze tra il gruppo. CE) ( ei rimanenti oggetti sono calcolate con il metodo del legame singolo: d(CE), A = min [ d CA, d EA] = min [3, 11] =3 d(CE), B = min [ d CB, d EB] = min [7, 10] =7 d(CE), D = min [ d CD, d ED] = min [9, 8] =8

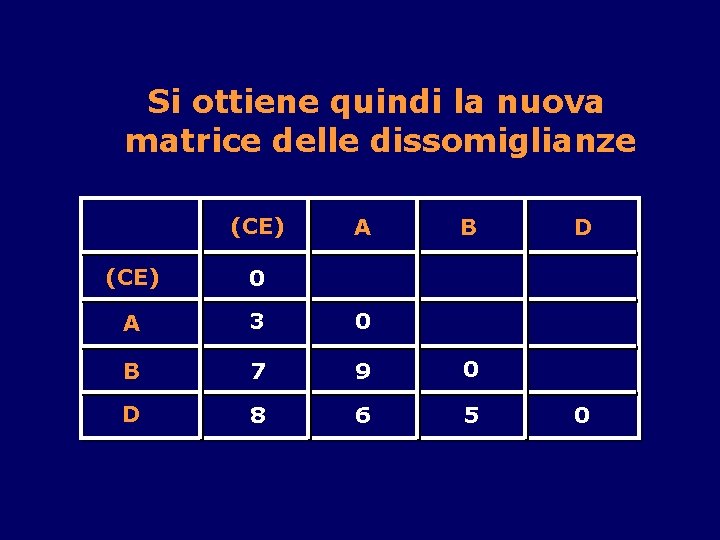

Si ottiene quindi la nuova matrice delle dissomiglianze (CE) A B (CE) 0 A 3 0 B 7 9 0 D 8 6 5 D 0

Passo 3 La distanza minima è ora quella d(CE)A = 3 e quindi uniamo il gruppo A al gruppo. CE. Procediamo successivamente a calcolare le nuove distanze: d (ACE)B = min [d(CE)B, d AB] = min[7, 9] = 7 d (ACE)D = min [d(CE)D, d AD] = min[8, 6] =6

La nuova matrice delle dissomiglianze è la seguente: (ACE) B D 0 B 7 0 D 6 5 0

Passo 4 Ora la distanza minore tracluster i è d. BD =5, e a questo punto otteniamo due gruppi, ( ACE) e (BD). La loro distanza secondo la regola del legame singolo è d(ACE)(BD) = min [d(ACE)B, d(ACE), D] = = min [7, 6] = 6

La matrice finale è la seguente: (ACE) 0 (BD) 6 (BD) 0

Passo 5 La fusione finale avviene quindi ad una distanza pari 6

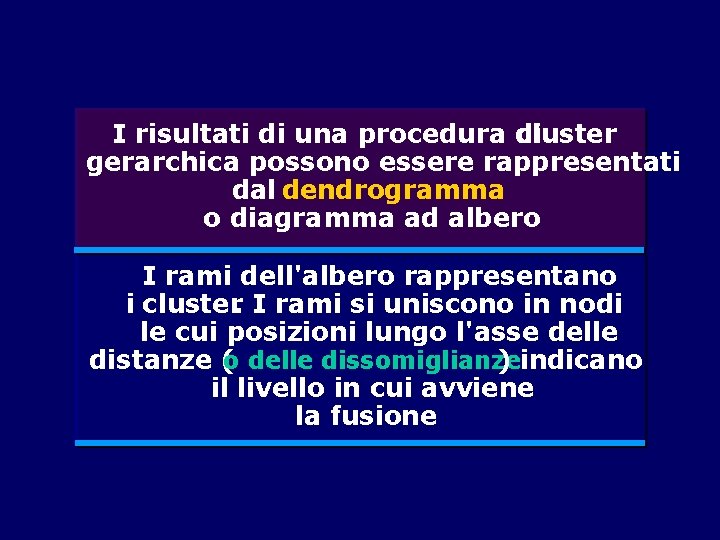

I risultati di una procedura di cluster gerarchica possono essere rappresentati dal dendrogramma o diagramma ad albero I rami dell'albero rappresentano i cluster. I rami si uniscono in nodi le cui posizioni lungo l'asse delle distanze (o delle dissomiglianze ) indicano il livello in cui avviene la fusione

Dendrogrammadella procedura di aggregazione con il legame singolo Distanza 6 4 2 0 1 3 5 2 Individui 4�

Legame completo

Ad ogni passo la distanza (similarità) tra i gruppi è stabilita considerando i due elementi più lontani (dissimili) nei due gruppi. In questo modo la procedura del legame completo assicura che tutti gli elementi all'interno di un gruppo siano comprese ad una distanza massima (o somiglianza minima ) l'uno dall'altro d(UV)W = max [d. UW, d. VW]

Esempio Passo 1 individui A A 0 B 9 0 C 3 7 0 D 6 5 9 0 E 11 10 2 8 B C D E 0

I due individui più vicini sono l'individuo. C e l'individuo. E min ij (dij) = d. CE = 2

Passo 2 Calcoliamo le distanze tra il gruppo CE) ( e i restanti con il metodo del legame completo d(CE), A = max [ d CA, d EA] = max [3, 11] =11 d(CE), B = max [ d CB, d EB] = max [7, 10] =10 d(CE), D = max [ d CD, d ED] = max [9, 8] =9

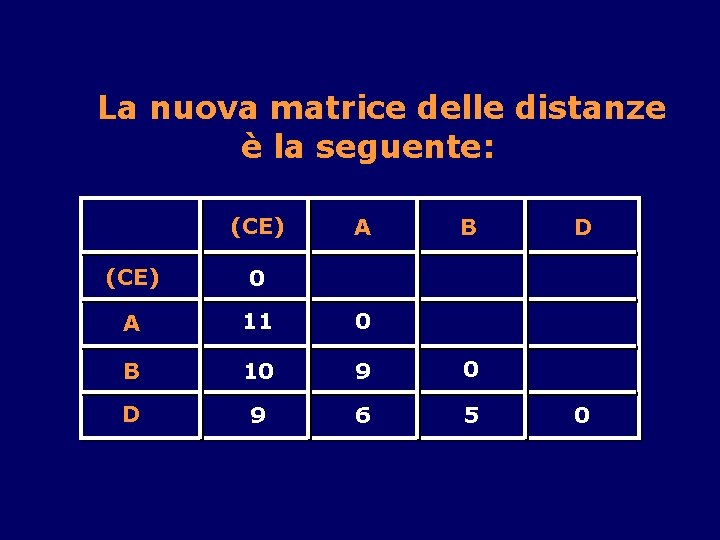

La nuova matrice delle distanze è la seguente: (CE) A B (CE) 0 A 11 0 B 10 9 0 D 9 6 5 D 0

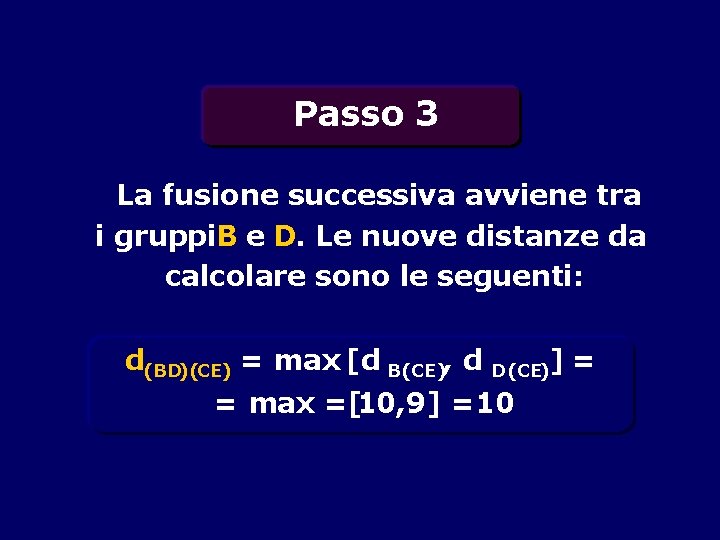

Passo 3 La fusione successiva avviene tra i gruppi. B e D. Le nuove distanze da calcolare sono le seguenti: d(BD)(CE) = max [d B(CE), d D(CE)] = max =[10, 9] =10 =

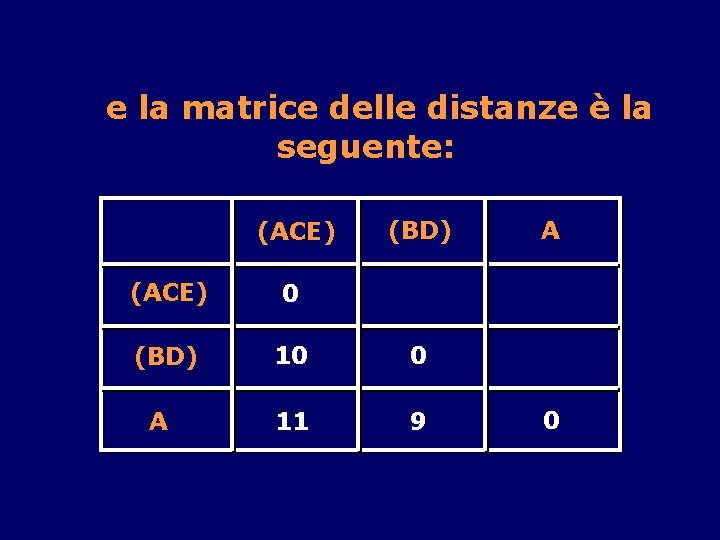

e la matrice delle distanze è la seguente: (ACE) (BD) (ACE) 0 (BD) 10 0 11 9 A A 0

Passo 4 La fusione seguente produce il gruppo (ABD). Nel passo finale i gruppi (CE) e (ABD) sono raggruppati nella fusione finale. Il dendrogrammache rappresenta la procedura di aggregazione è il seguente ����

Dendrogrammadella procedura di aggregazione con il legame completo

12 Distanze 10 8 6 4 2 0 1 2 4 3 Individui 5
