Analisi acque: tecniche base

Muestreo de Aguas

Componenti delle acque dei fiumi Acqua Materiale inorganico sospeso. Includendo Al, Fe, Si, Ca, K, Mg, Na e P Specie maggiori disciolte: HCO 3 -, Ca 2+, SO 42 -, Si. O 2, Cl-, Na+, Mg 2+ e K+ Elementi nutrienti disciolti, P, N e Si Materiale organico disciolto e sospeso Metalli in tracce sia come materiale sospeso che disciolto

Geochimica delle acque di scorrimento superficiale CLOUDS FORM PRECIPITATION RUNOFF TRASPIRATION INFILTRATION EVAPORATION GROUND WATER Quali informazioni forniscono? Cicli biochimici degli elementi Tassi di alterazione Tassi di erosione fisica Consumo di CO 2 durante l’alterazione Processi di interazione acqua-roccia Mixing, e. g. acqua dolce/acqua di mare Effetti antropogenici Qualità delle acque

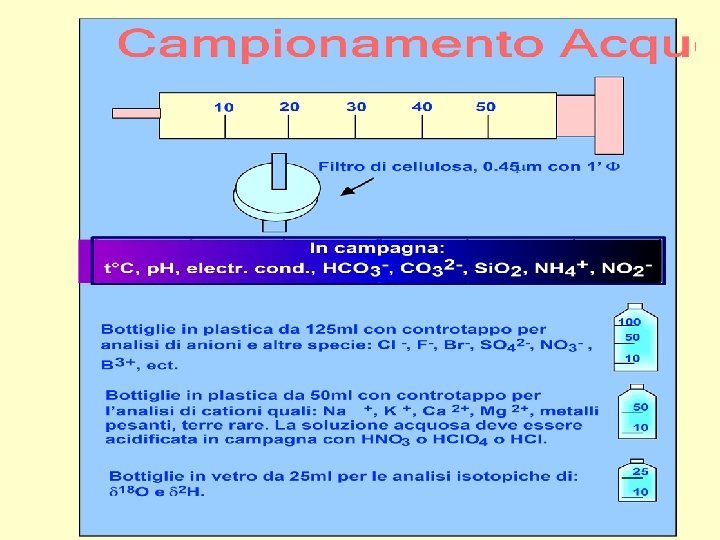

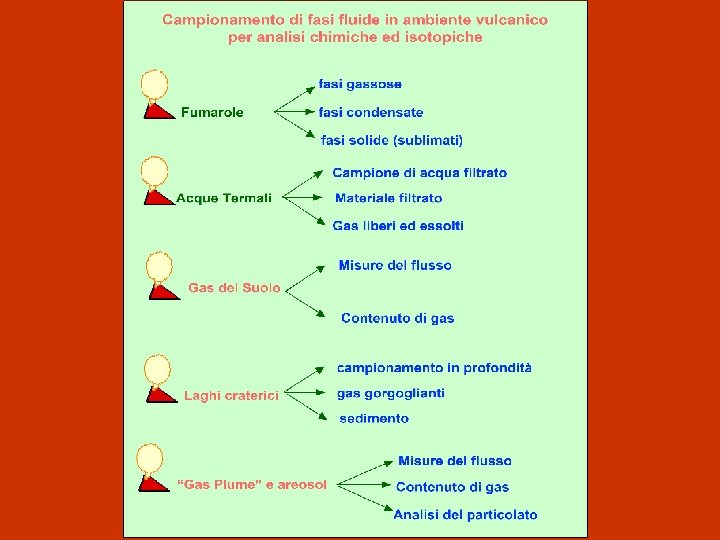

Campionamento

Metodi e materiali

…i fiumi

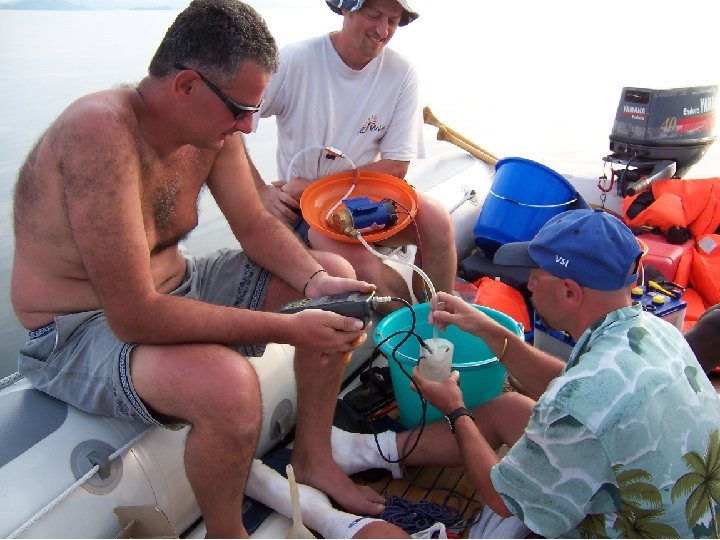

In campagna • Temperatura (termometro-termocoppia) • p. H (p. Hmetro) • Specie «labili» : HCO 3, Ca, NO 3, NH 4, NO 2, Si. O 2… (spettrofotometro da campagna, titolatore portatile…)

Quante aliquote ? necessarie • TQ (anioni, isotopi acqua) • acidificato e filtrato (cationi e tracce) • diluito (silice) opzionali (? ? ) • • TQ (tritium) TQ (isotopi vari, e. g. S, Cl etc) TQ (idrocarburi) Con reattivi per analisi specifivhe (S-II)

Cosa non deve mancare in un laboratorio di analisi acque • Strumenti base • Materiale di «consumo» e «alimentazione» • «Gente» che faccia le analisi

Perfiles batimetricos

Tecniche analitiche

La titolazione volumetrica si basa sulla misura del volume di una soluzione a concentrazione nota che reagisce con l’analita La titolazione viene effettuata con l’aggiunta della soluzione a concentrazione nota con una buretta, fino a fine reazione. Il volume utilizzato permette di calcolare la concentrazione dell’analita Indicatori: frequentemente l’avvenuta reazione fra analita e soluzione a concentrazione nota non è osservabile visivamente e pertanto, si ricorre all’aggiunta di un indicatore che cambia di colore quando la titolazione raggiunge il punto finale, cioè di fine reazione Determinazione di HCO 3 - BIANCO Fase 1: prelievo del campione GIALLO ROSA Fase 3: aggiunta del titolante fino al viraggio (punto finale) Fase 2: aggiunta dell’indicatore (metil-arancio) Il metil-arancio cambia di colore quando il p. H della soluzione é 4. 3, a scomparsa dello ione bicarbonato

Condizioni di validità • La stechiometria della reazione deve essere nota – Sono noti tutti i coefficienti di reazione • La reazione deve essere spostata tutta verso destra – L’equilibrio è praticamente irreversibile • Non deve esserci formazione di sottoprodotti – Le reazioni secondarie altererebbero la stechiometria della reazione principale • La reazione deve essere sufficientemente rapida • Il punto finale deve essere individuabile e riproducibile 18

I calcoli • Il ragionamento di base della titolazione è che x. molititolante = y. molititolato – Dove x ed y sono i coefficienti stechiometrici della reazione • La titolazione permette di ottenere il volume di titolante necessario di cui si conosce anche la concentrazione (titolo); per cui molititolante = Mtitolante. Vtitolante • Conoscendo x e y, M e V del titolante si ottengono quindi le moli contenute nel campione incognito • Conoscendo anche il volume del campione si può calcolare la molarità della soluzione incognita 19

La tecnica di lavoro 20

Individuare il P. F. • Per capire quando la titolazione è terminata si deve avere un segnale di ritorno che può essere – Ottico: si aggiunge una sostanza che modifica in modo certo il colore del campione titolato • La sostanza è chiamata indicatore e deve funzionare in modo da rendere minimo l’errore – Fisico: si misura una grandezza fisica il cui valore indica il termine della titolazione • Conducibilità elettrica, p. H, ecc. 21

Il punto finale • Il punto finale di una determinazione volumetrica può essere svelato: – Da variazioni chimiche o fisiche dovute a variazioni delle concentrazioni dei reagenti in vicinanza del punto di equivalenza – Cioè nel punto in cui le concentrazioni delle varie specie subiscono le variazioni maggiori 22

• In particolare Il punto finale di una determinazione volumetrica può essere svelato: – dal cambiamento di colore del reagente o dell’analita o di una sostanza appositamente introdotta definita indicatore; – dall’intorbidamento della soluzione per formazione di una fase insolubile; – dalla conducibilità elettrica della soluzione; – dalla differenza di potenziale tra due elettrodi immersi nella soluzione; – dall’indice di rifrazione della soluzione; – dalla variazione della temperatura; – dalla quantità di corrente che passa attraverso la soluzione 23

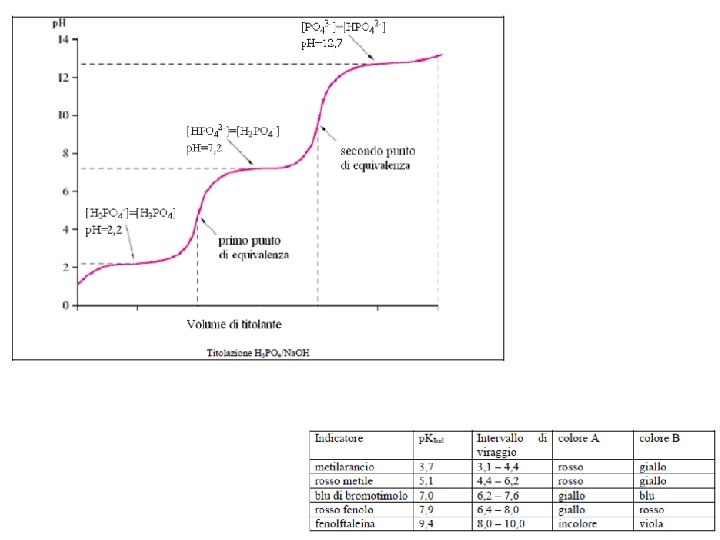

• Di norma la curva risultante è di tipo sigmoide, nella quale le osservazioni importanti sono limitate ad una piccola zona (da 0, 1 a 0, 5 m. L) intorno al punto di equivalenza. 24

25

Potenziometria Definizione Misura del potenziale elettrochimico di una cella galvanica, a corrente zero. Il potenziale di cella è governato dal potenziale di un elettrodo indicatore che risponde ai cambiamenti di attività (quindi di concentrazione) delle specie in esame. Strumentazione v. Elettrodo indicatore v. Elettrodo di riferimento v. Potenziometro v. Registratore Cella Galvanica Cella elettrochimica che produce spontaneamente corrente (od energia) quando gli elettrodi vengono collegati esternamente attraverso un filo conduttore. Trasformazione Energia Chimica Energia Elettrica 27

Corrente in una cella galvanica La diversa mobilità degli ioni genera una differenza di potenziale (ddp) ogni volta che si pongono a contatto due soluzioni Questa differenza di potenziale è quella chiamata potenziale di giunzione

Metodi potenziometrici Il potenziale di un elettrodo è determinato dalla concentrazione di una o più specie in soluzione. La dipendenza dalla concentrazione può essere utilizzata per ottenere informazioni analitiche. Elettrodi di riferimento Le misure elettroanalitiche legano il potenziale alla concentrazione si basano sulla risposta di un solo elettrodo, mentre l’altro, idealmente, risulta indipendente dalla composizione della soluzione e delle condizioni utilizzate. Tale elettrodo, in grado di mantenere il proprio potenziale costante durante la misura è detto ELETTRODO DI RIFERIMENTO Da ricordare: Elettrodo ad idrogeno (universale) Elettrodo ad Ag/Ag. Cl Elettrodo a calomelano 29

Elettrodo standard a idrogeno. Perché sia standard occorre che la pressione di H 2 sia 1 atmosfera e che la concentrazione di H+ sia 1 molare. Il suo potenziale standard viene preso, per convenzione, come lo zero della scala dei potenziali ed è perciò un riferimento importante per definire la scala, benché esso sia piuttosto delicato da usare e sia difficile mantenerne le condizioni standard (se procede la reazione cambia infatti la concentrazione della soluzione). In effetti, anche se nella scala dei potenziali usata normalmente, i valori si considerano misurati rispetto a questo elettrodo in pratica se ne utilizzano altri, più semplici, stabili e riproducibili. 30

Elettrodi ad argento / argento cloruro Un elettrodo di argento in una soluzione di cloruro di potassio saturata con argento cloruro (potenziale + 0, 199 V a 25 °C ) Potenziale o fem di un riferimento Ag/Ag. Cl/Cl- elettrodo di Equazione di Nerst 31

POTENZIOMETRIA ELETTRODO DI RIFERIMENTO AD Ag/Ag. Cl Un elettrodo di riferimento dovrebbe possedere un potenziale noto e costante, in particolare indipendente dalla composizione della soluzione da analizzare. L’elettrodo ad argento/cloruro d’argento è costituito da un elettrodo di argento rivestito di Ag. Cl ed immerso in una soluzione acquosa satura di KCl e Ag. Cl. Filo di argento Rivestimento di Ag. Cl(s) Nell’elettrodo avviene la semireazione Soluzione acquosa saturata con KCl ed Ag. Cl ed il suo potenziale è dato dalla Setto poroso Il potenziale di un elettrodo ad argento/cloruro d’argento contenente una soluzione satura di KCl è pari a +0, 197 V rispetto all’elettrodo standard ad idrogeno. KCl ed Ag. Cl solidi

Altri elettrodi di riferimento possono essere quelli a calomelano di schema (Hg/Hg 2 Cl 2(sat), KCl(x. M)), il cui E dipende da [Cl-], che può essere , per esempio, O, 1 M o saturo di Cl- con KCl solido presente al fondo. 33

POTENZIOMETRIA ELETTRODO DI RIFERIMENTO A CALOMELANO L’elettrodo a calomelano saturo (SCE) consiste in un filo di platino immerso in mercurio liquido, a sua volta a contatto con una pasta di mercurio liquido, calomelano (Hg 2 Cl 2) e KCl immersa in una soluzione satura di KCl ed Hg 2 Cl 2. Nell’elettrodo avviene la semireazione Filo di platino Hg(l) Soluzione acquosa saturata con KCl ed Hg 2 Cl 2 Hg(l), Hg 2 Cl 2(s), KCl(s) Setto poroso ed il suo potenziale è dato dalla Il potenziale dell’elettrodo a calomelano saturo è pari a +0, 241 V rispetto all’elettrodo standard ad idrogeno. KCl solido

A – Elettrodo a vetro (p. H) B – Elettrodo di riferimento C – Elettrodo combinato (A + B) 35

POTENZIOMETRIA ELETTRODI IONOSELETTIVI A MEMBRANA Un elettrodo ionoselettivo a membrana risponde selettivamente ad una specie in soluzione ed è costituito da un elettrodo interno immerso in una soluzione contenente lo ione in esame ad una attività definita e costante e da una membrana ionoselettiva in grado di legare selettivamente lo ione in esame. All’equilibrio, la differenza di potenziale attraverso la membrana dipende dalla differenza di attività dello ione fra la soluzione interna all’elettrodo ed il campione in esame. Elettrodo interno Soluzione interna ad attività a 2 Membrana ionoselettiva Soluzione esterna ad attività a 1 In generale, la differenza di potenziale attraverso la membrana è legata alle attività dello ione all’interno dell’elettrodo (a 2) ed all’esterno (a 1) dalla relazione dove n è la carica dello ione. L’equazione è analoga all’equazione di Nernst, ma in questo caso non è implicata alcuna reazione di ossidoriduzione.

Elettrodi a membrana o iono-selettivi (ISE) Tipi di elettrodi ISE: elettrodi a membrana di vetro elettrodi a membrana liquida elettrodi a membrana cristallina Requisiti fondamentali degli elettrodi ISE Un elettrodo ISE deve essere: Disponibile commercialmente e di facile costruzione Facilmente maneggiabile Robusto e con scarsa tendenza all’avvelenamento Avere buona riproducibilità e sufficiente range di validità Specifico Avere un tempo di risposta accettabile Risposta nernstiana

Elettrodo a vetro per la misura del p. H L'elettrodo a vetro è un particolare elettrodo a membrana che rappresenta il tipo di sonda più usato nei laboratori chimici per la misura del p. H di soluzioni acquose tramite un potenziometro. Essendo necessari due elettrodi per la misura del p. H (uno di misura e uno di riferimento), gli elettrodi a vetro disponibili sul mercato combinano in un unico corpo sia l'elettrodo a vetro vero e proprio, che funge da elettrodo di misura, con un secondo elettrodo interno, di riferimento. Un elettrodo a vetro di questo genere viene detto "combinato". L'elettrodo a vetro deve il nome al fatto che sua la parte sensibile al p. H è una sottile membrana di vetro (sensibile agli ioni H+); il potenziale elettrico che si viene a creare sui due lati - interno e esterno - della membrana è funzione del p. H della soluzione in cui la sonda viene immersa. 38

POTENZIOMETRIA ELETTRODO A VETRO COMBINATO Una cella per la misura del p. H consiste perciò in un elettrodo a vetro ed un elettrodo di riferimento immersi nella soluzione di cui si vuole misurare il p. H. Per praticità, essi vengono in genere inclusi in un unico dispositivo (elettrodo a vetro combinato), che in realtà è una cella elettrochimica vera e propria in quanto contiene sia l’elettrodo a vetro che l’elettrodo di riferimento esterno. Filo di argento Rivestimento di Ag. Cl(s) Soluzione saturata con KCl ed Ag. Cl Rivestimento di Ag. Cl(s) Setto poroso Soluzione ad attività nota di ione H+, saturata con Ag. Cl KCl ed Ag. Cl solidi Membrana di vetro elettrodo di riferimento esterno elettrodo a vetro L’elettrodo a vetro combinato contiene due elettrodi di riferimento, uno esterno ed uno interno all’elettrodo a vetro

Per la misura si usa uno strumento chiamato potenziometro. 1 - potenziometro (piaccametro) 2 - elettrodo combinato 3 - termometro 4 - buretta 5 - ancoretta magnetica 6 - agitatore magnetico Misurazione potenziometrica del p. H E’ necessaria la calibrazione con soluzioni tampone a p. H noto. Gli elettrodi richiedono una attenta e corretta manutenzione. Range di p. H misurabile: 0 -14. 40

Cosa non può mancare: Titolatore (automatico)

Un titolatore automatico altro non è che una pompa, capace di erogare volumi controllati di liquido (titolante), accoppiata con un voltmetro elettronico che permette di misurare il potenziale di un elettrodo indicatore dopo ogni aggiunta automatica di titolante. Nel caso di una titolazione acidobase, l’elettrodo indicatore è un normale elettrodo a vetro, per una di precipitazione degli alogenuri si usa un elettrodo ad Ag/Ag. Cl. 42

Cromatografia • • • Campi di ricerca Campionamento Tecnica Ottimizzazione Combinazioni Applicazioni

Campi di ricerca

Fase liquida Fase gassosa Fase solida Acque naturali Condense Lisciviati Atmosfera Emissioni naturali Soluzioni x attacco su rocce e piante • Cromatografia ionica • Gas. Cromatografia • Cromatografia ionica

Cromatografia liquida …dal 1975

I vantaggi • • Elevata sensibilità; Determinazioni rapide e multiple; Bassi costi; Bassa manipolazione e consumo campione; Gli svantaggi • …. non avere un cromatografo

Il cromatografo è costituito da… • Apparato iniezione; • Apparato di separazione; • Rivelatore.

L’iniezione • Siringa (cromatografia ionica e gassosa) • Valvola 6 -8 -12 vie (cromatografia gassosa) • Camere desorbenti (cromatografia ionica e gassosa) Quantità iniettate: 5 -250 m. L

Separazione Le specie ioniche e gassose sono separate da una fase stazionaria. Il tempo di percorrenza del circuito di separazione è peculiare per ogni specie a parità di condizioni anatiliche. Su tale caratteristica “tempo di ritenzione” è effettuata l’analisi qualitativa

Fase stazionaria E’ la fase che determina la separazione degli analiti. E’ collocata nella colonna di separazione ed è costituita da resine polari o apolari o da semplice materiale a grana fine (setacci) Fase mobile (eluente) Trasporta il campione attraverso il circuito di separazione. In cromatografia liquida è un liquido a bassa concentrazione ionica; in cromatografia gassosa è un gas inerte

I vari tipi di cromatografie: d'adsorbimento: si basa su un equilibrio d'adsorbimento tra una fase stazionaria solida e una fase mobile liquida. cromatografia di ripartizione: si basa su un equilibrio di ripartizione tra una fase stazionaria liquida ( o semiliquida) e una fase mobile liquida. gas cromatografia: si basa su una fase stazionaria liquida e una fase mobile gassosa. cromatografia a scambio ionico: si basa su un equilibrio di scambio ionico tra una resina a scambio ionico (la fase stazionaria) e una fase elettrolitica mobile. cromatografia ad esclusione: un equilibrio tra una fase liquida interna ed una esterna a un setaccio molecolare. cromatografia d'affinità: si basa su un equilibrio tra una macromolecola e una sostanza a basso peso molecolare basato sull'interazione specifica tra esse.

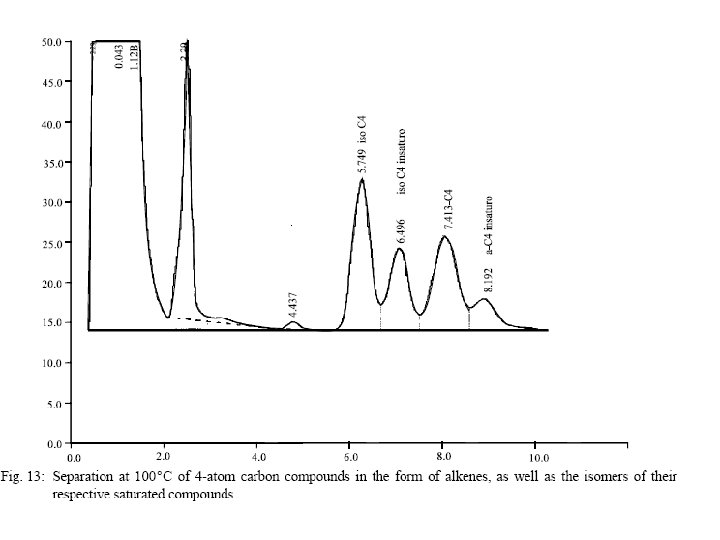

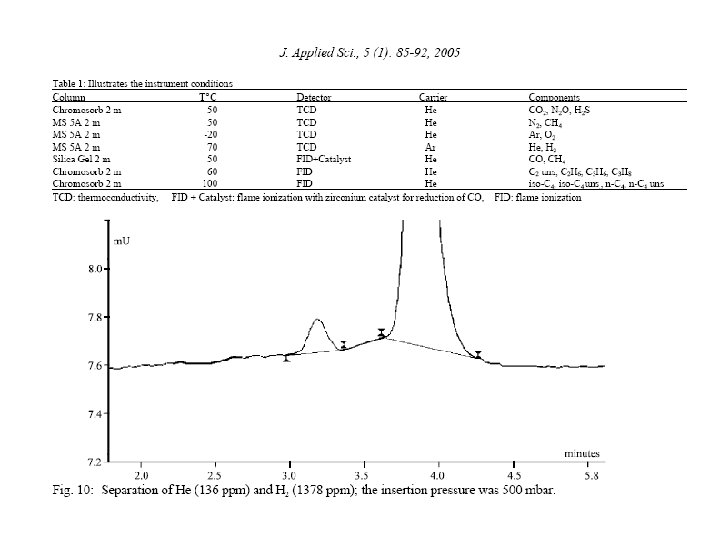

Ottimizzazione

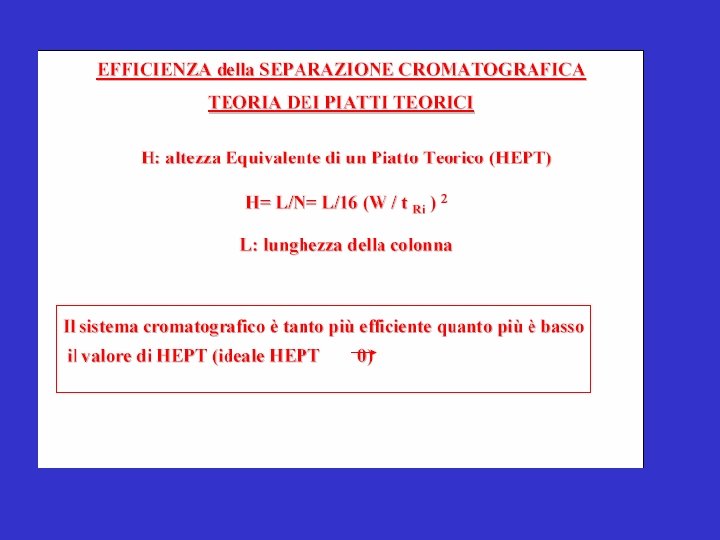

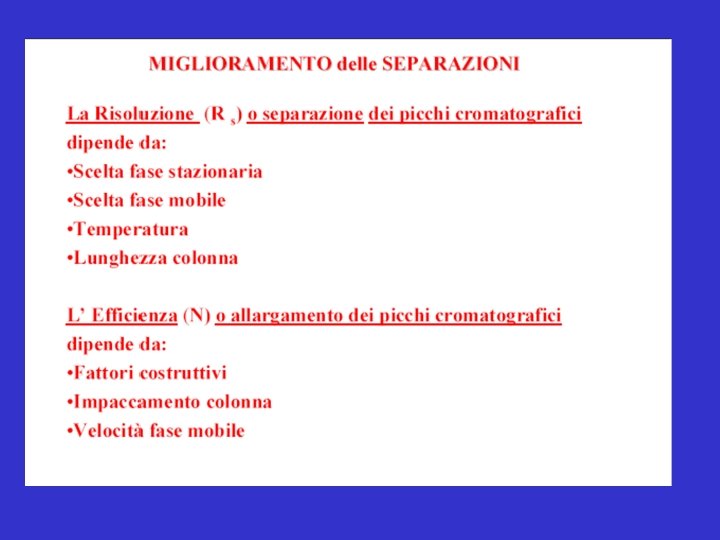

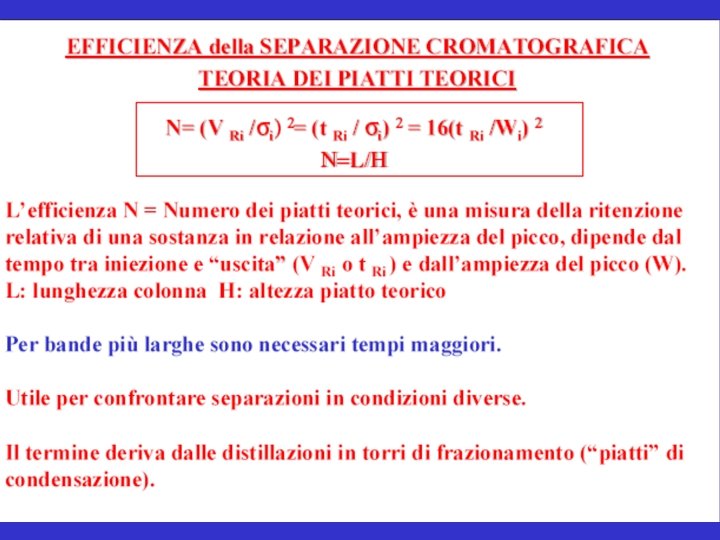

Parametri di una colonna cromatografica • Capacità: è il rapporto tra il volume di ritenzione di un componente ritenuto ed uno non ritenuto • Selettività: è il rapporto tra i volumi di ritenzione di due componenti ritenuto • Efficienza: è il numero di PIATTI TEORICI Il fine ultimo di ogni processo di separazione è quello di ottenere una risoluzione tra due componenti

Cromatografia ionica tradizionale

Monocromatore Lampada a catodo cavo Lente Nebulizzatore Fotomoltiplicatore Campione Camera di combustione e nebulizzazione Legge di Lambert-Beer Acetilene Scarico Log Io Id Aria Log k. c. d Io Id Io k Coefficiente di assorbimento Id c Concentrazione d Cammino ottico Assorbanza radiazione incidente radiazione trasmessa

Quello che…se ce l’hai, si utilizza… Spettrofotometria di assorbimento atomico Cationi maggiori e alcune specie «minori»

63 63

CL in Scienze Ambientali Spettroscopia di assorbimento atomico Nella spettofotometria UV-VIS molecolare, il monocromatore permette di selezionare una stretta banda di lunghezze d’onda (per es. 0, 1 – 2 nm) tra quelle emesse dalla sorgente. Questa banda passante può essere considerata monocromatica in quanto gli spettri di assorbimento molecolare sono costituiti da bande 1, 0 molto larghe. nm 64 64

CL in Scienze Ambientali Schema di spettrofotometro AAS In Spettroscopia di assorbimento atomico per selezionare una riga di larghezza sufficientemente stretta (inferiore alla riga di assorbimento si sfrutta lo spettro di emissione atomica dello stesso elemento che si desidera determinare) 65 si utilizzano le righe di

Schema di spettrofotometri di AAS 66

CL in Scienze Ambientali La lampada a catodo cavo Una lampada a catodo cavo (HCL, Hollow Cathode Lamp) moderna consiste in un tubo di vetro riempito di un gas inerte (Ne o Ar) ad una pressione di circa 5 mm. Hg, nel quale sono inseriti un anodo formato da un filamento, di solito di tungsteno o nichel, e un catodo a forma di cilindro cavo, contenente il metallo o, più in generale, l’elemento di cui si desidera ottenere l’emissione delle righe di risonanza. Applicando agli elettrodi un campo elettrico di alcune centinaia di volt, i pochi ioni ed elettroni presenti nel gas inerte vengono accelerati e, data la bassa pressione, riescono a raggiungere un’energia cinetica sufficiente a ionizzare per urto altri atomi. A: anodo; B: corpo della lampada; C: catodo cavo; I: setti isolanti; QW: finestra di quarzo. Si ha quindi la formazione di un vero e proprio plasma, in cui gli ioni positivi colpiscono la superficie del catodo provocando lo sputtering (emissione di atomi da una superficie bombardata da particelle) degli atomi di cui essa è costituita. 67 67

CL in Scienze Ambientali La lampada a catodo cavo Gli atomi emessi dal catodo, passando attraverso la regione della scarica, ricca di ioni e atomi eccitati del gas nobile, sono eccitati a loro volta ed emettono le loro tipiche righe spettrali. Grazie alla costruzione della lampada e alla forma geometrica del catodo il fascio di radiazione emesso risulta relativamente ben collimato. A: anodo; B: corpo della lampada; C: catodo cavo; I: setti isolanti; QW: finestra di quarzo. 68 68

Nebulizzazione e selezione dell’aerosol Nebulizzatore ultrasuoni Selettore con sfera d’impatto ad 69

70 70 CL in Scienze Ambientali

HPLC

HPLC vs cromatografia convenzionale Sistema ad alta pressione Sistema convenzionale: percolamento per gravità Condizioni comuni ad entrambe le separazioni: Campione: 0. 5 m. L di una soluzione di indofenolo di sodio e rosso di metile 0. 5 mg/m. L ciascuno in acqua/metanolo 85: 15. Fase mobile: Acqua-metanolo 85: 15 Fase stazionaria: gel di silice 100 -200 mesh per il sistema convenzionale, lo stesso materiale per il sistema ad alta pressione macinato e passato attraverso un setaccio a 325 mesh

Principali vantaggi HPLC Alta sensibilità (nell’intervallo nano-picomoli) Buone risoluzioni Versatilità Velocità di analisi Analisi qualitative e quantitative Il campione non viene distrutto e le frazioni possono essere raccolte Di norma non richiede derivatizzazione del campione Le colonne sono riutilizzabili Può essere applicata all’analisi di : §Nucleotidi, nucleosidi, basi o idrolizzati di DNA §Farmaci e loro metaboliti §Proteine, peptidi, amminoacidi §Lipidi, steroidi §Pesticidi §Vitamine §Alcaloidi §Antiossidanti §Plastificanti §Aromi

Diagramma a blocchi di un tipico sistema HPLC 1. Riserva di solvente 2. Sistema di gradiente 3. Pompe 4. Iniettore 5. Precolonna/colonna 6. Rivelatore 8. Misuratore di flusso 7. Registratore 9. Collettore di frazioni 10. Raccolta ed elaborazione dati

Colonne capillari

Rivelatori Universali: Rivelatore ad indice di rifrazione Rivelatore a calore di assorbimento Rivelatore a ionizzazione di fiamma Spettrometri di massa Selettivi: Rivelatori UV-Vis Rivelatori di fluorescenza Rivelatori elettrochimici Rivelatori a conduttività elettrolitica Rivelatori polarografici Specifici: Rivelatori di radioattività Rivelatori chirali Caratteristiche dei più comuni rivelatori usati in HPLC Sensibilità assoluta (dipende dalla caratteristiche costruttive) E’ il valore minimo della grandezza misurata che determina la deflessione a fondo scala del registratore ad un dato valore del rumore. Sensibilità relativa E’ la minima concentrazione di soluto eluito che può essere distinto dal rumore (S/N=2)

Rivelatore ad assorbimento UV/Vis-3 Nella scelta della fase mobile bisogna considerare l’assorbimento nella regione di interesse analitico dei solventi utilizzati Assorbimento UV dei più comuni solventi

Con un po’ di fortuna (e soldi): ICP-MS

In acqua non c’è solo acqua… da non dimenticare i gas disciolti che possono fornire importanti informazioni

Per decompressione

Campionamento di gas disciolti «all’equilibrio

Ricalcolo della composizione Measured composition Calculated composition (Henry law) Dissolved gas composition = measured (gas phase) + calculated (liquid phase)
