Analisa Spasial
Apa sih analisa spasial itu? • Sebuah metode analisis yang berbasis ruang • Aplikasi model matematis dalam unit ruang • Prinsip dasar yang digunakan adalah overlay berbasis fungsi matematis
Prinsip dasar analisa spasial
Tipologi analisa Spasial • Vector Based • Raster Based
Vector Based Spatial Analysis • Yaitu model analisis keruangan dengan memanfaatkan tipologi data berupa peta garis • Aplikasi yang sering digunakan jika menggunakan vector based analysis adalah network analysis
Apa sih network analysis • network analysis digunakan untuk memecahkan persoalan-persoalan penggunaan jaringan geografis • Jaringan adalah bentuk garis-garis yang saling berhubungan • Contoh dari jaringan geografis adalah: – – jaringan jalan, jaringan sungai, jaringan pipa atau jaringan kabel listrik
Apa Kegunaan Network Analysis • Mencari jangkauan pelayanan suatu fasilitas • Mencari rute terpendek • Dasar perhitungan adalah waktu tempuh dan biaya minimal
Bagaimana Menggunakan NA • Sumber data yang dapat digunakan – Shapefile garis dari Arc. View. – Coverage jaringan dari ARC/INFO yaitu coverage yang pernah digunakan oleh perangkat lunak Arc. Network sebelumnya. – Coverage garis biasa dari ARC/INFO yaitu coverage garis yang sudah mempunyai AAT (Arc Attribute Table). – Suatu file gambar CAD (Computer Aided Drawing) seperti DGN, DWG atau DXF. – Suatu file MIF (Map Interchange Format) yang dihasilkan oleh perangkat lunak Map. Info. – Data-data dari sumber lainnya yang dihasilkan dari proses digitasi.
Bagaimana Menggunakan NA • Aktifkan AV Spatial Analyst • Aktifkan AV Network Analyst • Membuat data jaringan
Membuat data jaringan • Aturan-aturan umum – Biaya tempuh: biaya tempuh rata-rata atau jarak yang diperlukan untuk melewati suatu rangkaian – jalan. Contoh: untuk melewati 1 kilometer pada zona kecepatan tinggi akan memakan waktu rata-rata 1 menit, sedangkan pada zona kecepatan rendah hal tersebut bisa memakan waktu 2 menit. Pada suatu perempatan, dibutuhkan waktu 5 detik untuk belok kanan, sedangkan untuk belok kiri memerlukan 15 detik. – Meskipun suatu jaringan jalan meskipun secara fisik dapat dilalui 2 arah, kadang-kadang peraturan menerapkan bahwa jalan tersebut hanya bisa dilewati dari satu arah saja. – Aturan yang tidak memperbolehkan untuk belok ke arah tertentu. – Suatu jalan yang berada di atas (overpass) atau di bawah jalan lain (underpass). – Jalan tertutup atau jalan yang harus dihindari. Contohnya, truk pengangkut kayu harus menghindari jalan pemukiman.
Membuat data jaringan • Membuat data biaya/waktu tempuh – Biaya yang diperlukan untuk melewati setiap fitur garis harus dalam bentuk numerik. – Prinsip dasar adalah untuk mendapatkan biaya termurah atau rute terbaik dalam melewati jaringan. – Menempelkan data biaya kedalam peta jaringan

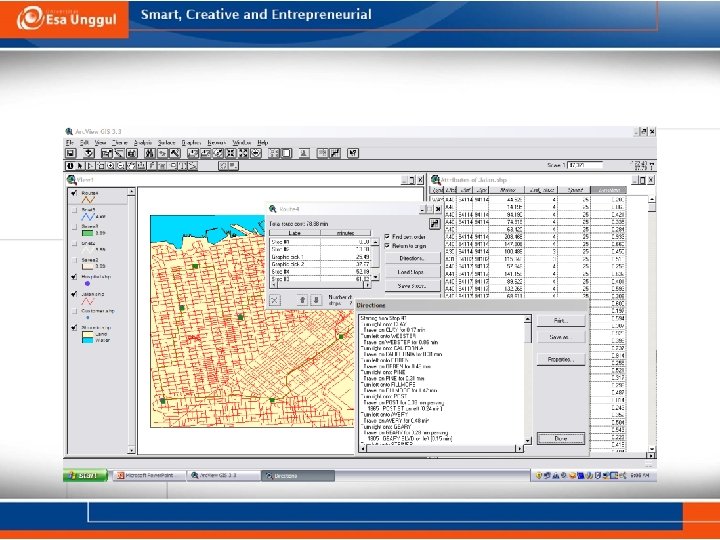

Contoh Aplikasi
Mencari Daerah Layanan RS
Raster Based Analysis • Berbasis peta raster/grid • Informasi menempel pada tiap grid
Pemanfaatan • • Pembuatan Peta Kontur Pembuatan klasifikasi wilayah Pembuatan DEM Aplikasi Model Matematis

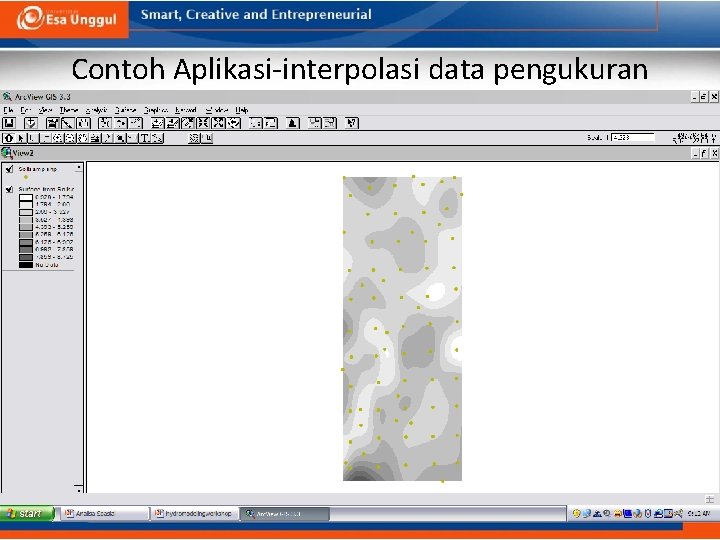

Contoh Aplikasi-interpolasi data pengukuran
Aplikasi Model air Limpasan • Q=C. I. A Peta luasan area pada tiap tutupan lahan Peta Infiltrasi Hujan pada tiap tutupan lahan Peta Run Off Coeff pada tiap tutupan lahan
Cara Menghitung Model • Ubah masing-masing peta dalam bentuk raster • Gunakan menu reclass untuk memberi nilai C, I dan A pada masing-masing tutupan lahan • Gunakan menu Map Calculator
