Analisa Hidrologi untuk Bendungan DR Ir Wanny K

Analisa Hidrologi untuk Bendungan DR. Ir. Wanny K. Adidarma M. Sc Bimbingan teknis Perhitungan Debit Banjir Pada Data Terbatas Dengan Curah Hujan Satelit Palembang 18 -22 Februari 2019

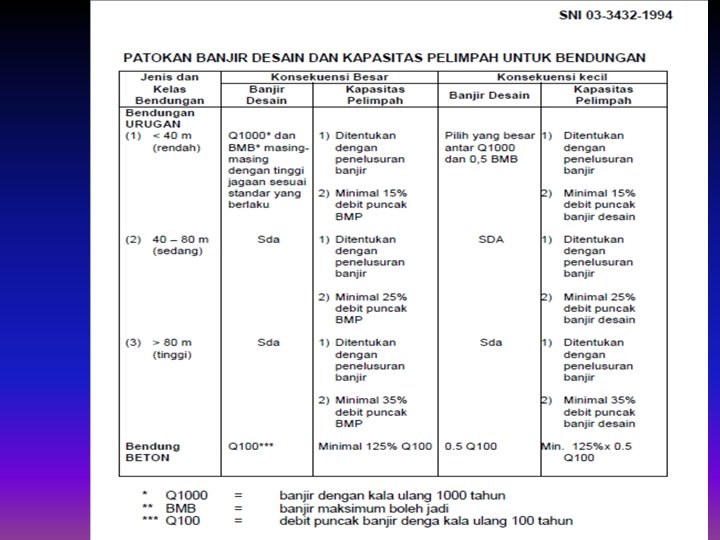

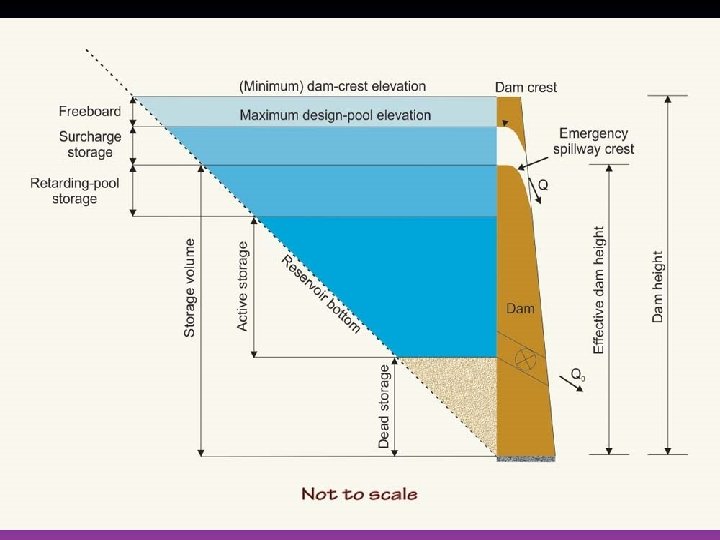

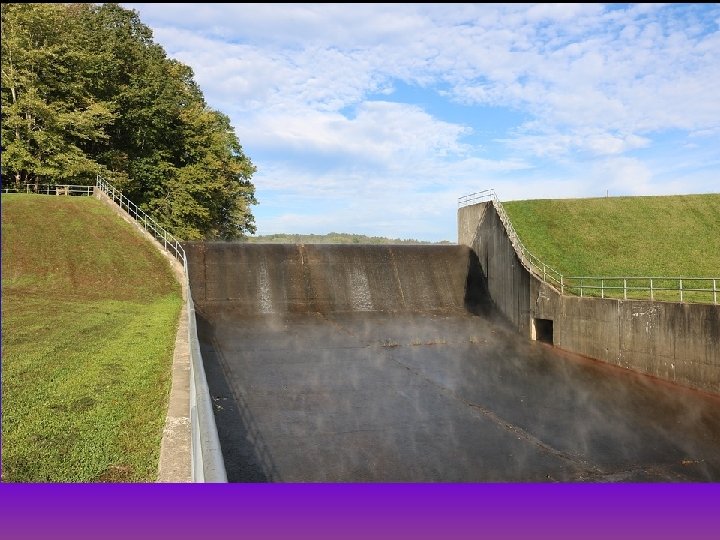

Analisis Hidrologi Bendungan 1. 2. Berapa besar tampungan yang dibutuhkan inflow Ketersediaan Air Dimensi bendungan dan pelimpah serta bangunan pelengkap lainnya design flood hydrograph PMF dan banjir berbagai periode ulang

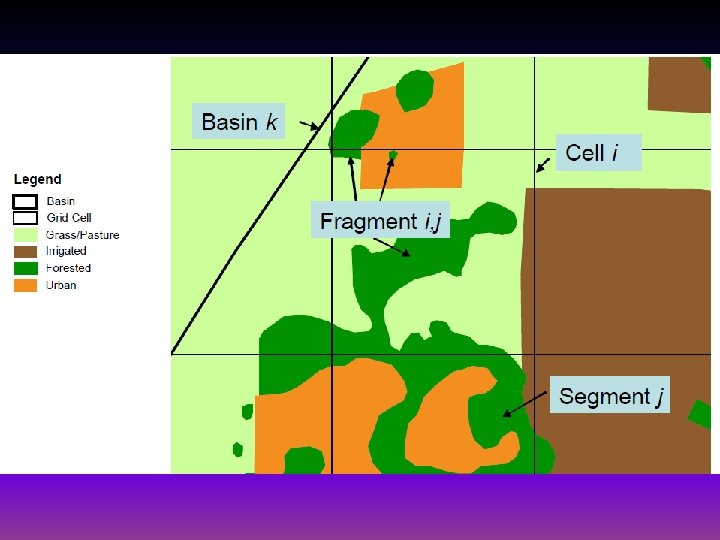

Kendala Analisis Hidrologi • Kualitas Data hidrologi yang Rendah – Solusi • Data Screening • Quality Control • Data hujan lebih panjang dari debit aliran sedangkan hasil analisa hidrologi biasanya debit: – Ketersediaan air : Q 80% – Banjir Rencana : Qt – Solusi : • Diperpanjang datanya • Simulasi pakai Model • Heterogen Homogen lumped system – Kelemahan : Luas DAS tidak boleh terlalu besar • Distributed lebih heterogen per grid – Kelemahan : harus pakai GIS

Outline • Model Hidrologi (Hujan-Limpasan) – Sistem EVENT Banjir – Sistem CONTINUOUS Ketersediaan Air • Respons DAS Terhadap Hujan – Bentuk DAS – Tutupan Lahan – Topografi – Jenis Tanah • Konsep Model

Sistem Hidrologi

EVENT Model CONTINUOUS Model

Pengaruh Tata Guna Lahan http: //www. mdbc. gov. au/education/basinkids/kidsencyclopaedia/salinity. htm

Perbandingan Antara Pengamatan dan Perhitungan

Model Hidrologi • Model adalah konseptualisasi sebuah sistem, biasanya berupa respons DAS terhadap Hujan • Model sebagai alat yang merupakan bagian dari proses pengelolaan agar mencapai keputusan yang tepat dan andal

Analisa Banjir

HUJAN INPUT IKLIM GI RAINFALL - RUNOFF KORELASI STOKASTIK ANALISA REGIONAL PENGUKURAN DEBIT MUKA AIR PENGAMBILAN SAMPEL AIR DAN SEDIMEN EFISIEN EFEKTIF ANALISA LABORATORIUM RATING SEDIMEN/GRAIN SIZE KUALITAS AIR OBS. SESAAT ANALISA FREKWENSI BANJIR RENCANA DEBIT AIR HARIAN BULANAN ANALISA FREKWENSI KURVA DURASI ALIRAN RENDAH POTENSI ALIRAN DEBIT SEDIMEN GO DATA SIAP PAKAI PERENCANAAN LINGKUNGAN Sumber : Ibrahim, Agung SINTETIS RATING CURVE JUMLAH POS BERAPA ? TIDAK EFISIEN EFEKTIF OUTPUT PENELITIAN PENGEMBANGAN SUMBER DAYA AIR PENGELOLAAN SOS-EK-BUD

PERHITUNGAN DEBIT BANJIR Hubungan Hujan Limpasan Q Puncak Rasional Hidrograf Sederhana Rasional Unit Hidrograph Banjir Rencana Analisis Frekuensi Data Debit Ø Actual Ø Sintetik • Nakayas u • Gama-1 • Snyder • SCS Penelusuran Banjir (Flood Routing) 16

PERHITUNGAN DEBIT BANJIR Saluran Ø Muskingum – Cunge Ø Kinematik Waduk / Reservoir Storage Indication Hidrologi Penelusuran Banjir (Flood Routing) Aliran Tetap (Steady Flow) Hidraulika Aliran Tak Tetap (Unsteady Flow) 17

Apa Gunanya Analisa Banjir • Perencanaan bangunan air • Penentuan jenis bangunan air pengendali banjir pendekatan struktural • Flood Forecasting and Early Warning System pendekatan non struktural Penelitian • Meninjau dampak penerapan Teknologi Ramah Lingkungan terhadap besaran banjir • Meninjau dampak perubahan iklim terhadap banjir • Meninjau dampak perubahan fungsi lahan terhadap banjir

ANFREQ Sudah diberikan

Analisa Banjir Rencana (Statistik)

Banjir ? • Puncak banjir dihubungkan dengan Penelusuran Banjir Steady Flow • Hidrograf Banjir dihubungkan dengan Penelusuran Banjir Unsteady Flow

Penelusuran Banjir (Flood Routing) • Hidrologi --> inflow hydrograph – Muskingum atau Muskingum Cunge simplifikasi Steady Flow – Reservoir routing • Hidrolika – Steady flow peak discharge (inflow) – Unsteady flow inflow hydrograph

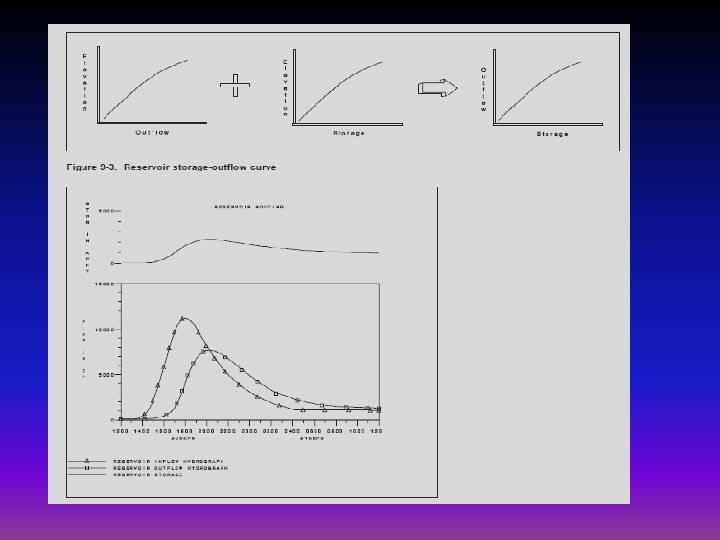

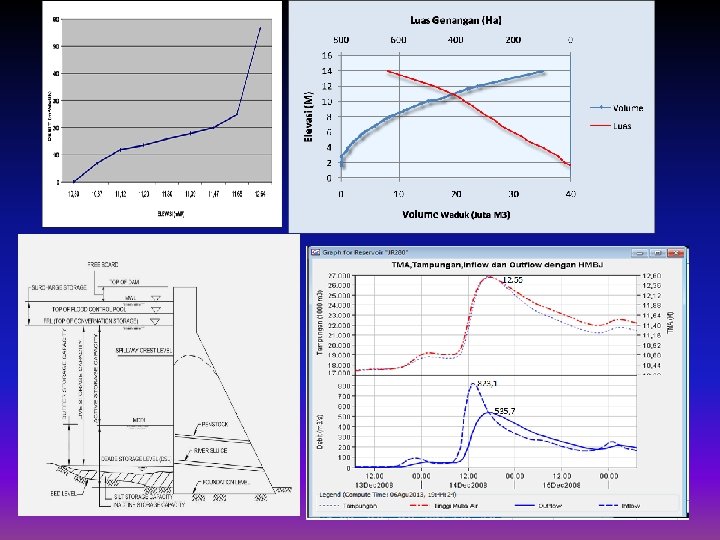

Reservoir Routing • • • Persamaan Neraca Air di Waduk I – O = ΔS/Δt I Δt + O Δt = ΔS ½ (I 1 + I 2) Δt – ½ (O 1 + O 2) Δt = S 2 – S 1 ½ (I 1 + I 2) Δt + (S 1 – ½ O 1 Δt) = (S 2 + ½ O 2 Δt) (S - ½ O Δt) = (S + ½ O Δt - O Δt

Penelusuran Banjir di Saluran/ Sungai

Proses Dasar DAS Tunggal Unit Hydrographs Model Hujan Efektif Metoda Routing DAS Hidrograf Limpasan Routing Waduk dan Sungai Hujan Efektif Hidrograf Runoff Hidrograf Hilir

Unit Hidrograf Duration of excess precip. Lag time Time of concentration Base flow

Metoda Unit Hidrograf • Dari Data Hidrograf Banjir • Sintetik – Snyder – SCS – Time-Area (Clark, 1945)

Pengertian Unit Hydrograph • Hidrograf yang berasal dari satu mm hujan lebih (limpasan) tersebar merata secara ruang dan waktu di atas DAS dengan durasi hujan lebih tertentu. • Butir-butir penting : ü 1 mm hujan EFEKTIF üTersebar merata secara ruang di DAS üHujan efektif seragam secara wakru (konstan) pada suatu waktu interval tertentu üDurasi waktu tertentu

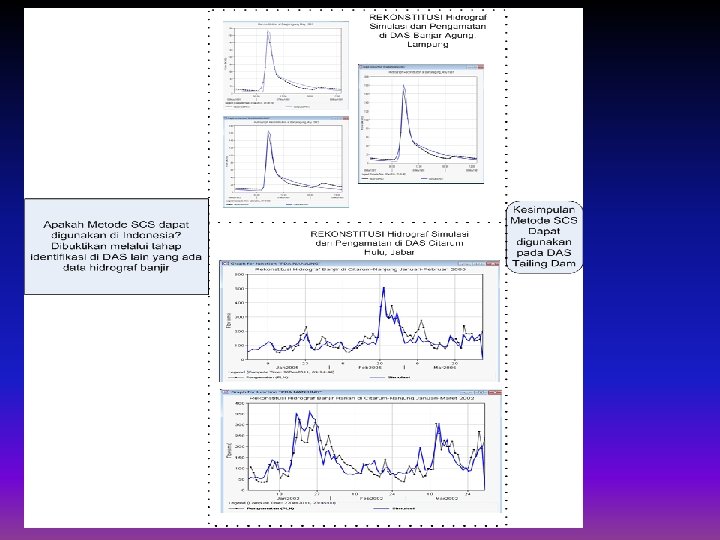

Penerapan Model Banjir : 1. Identifikasi 2. Prediksi

Metodologi Yang Dipilih

Kalibrasi Banjir di PDA Cipasang

Kalibrasi Banjir Desember 2004 Di Sutami Elevasi Muka Air dan Inflow Di Wlingi Inflow

Kalibrasi Banjir Desember 2007 di Sengguruh Inflow Di Wlingi Inflow
