AMV ELECTRONICA PRESENTA EL SISTEMA DE ENERGIA MAS COMPLETO PARA USO EN EDIFICIOS DEL CLIENTE HOMOLOGADO POR TELEFONICA

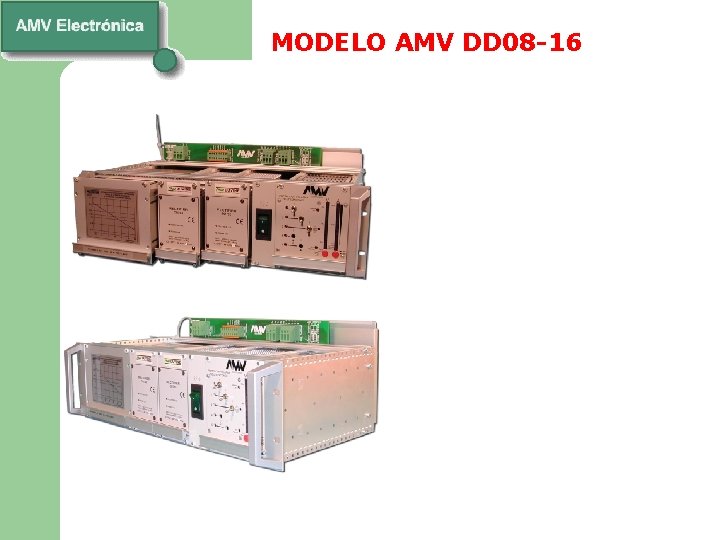

MODELO AMV DD 08 -16

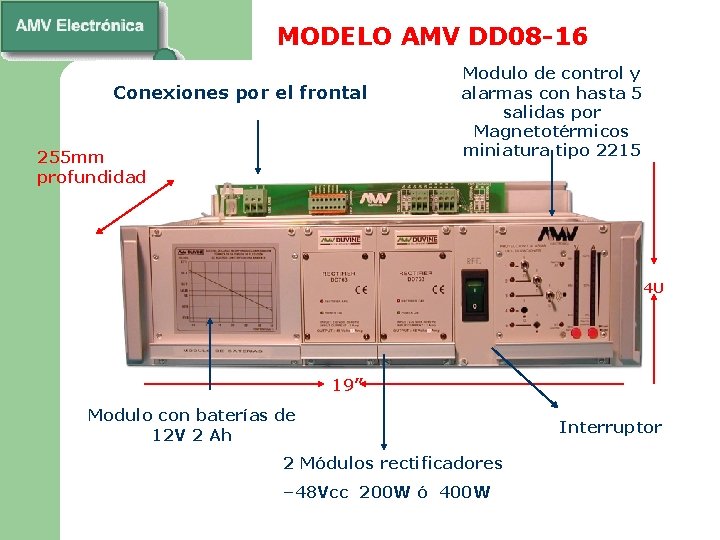

MODELO AMV DD 08 -16 Conexiones por el frontal 255 mm profundidad Modulo de control y alarmas con hasta 5 salidas por Magnetotérmicos miniatura tipo 2215 4 U 19” Modulo con baterías de 12 V 2 Ah 2 Módulos rectificadores – 48 Vcc 200 W ó 400 W Interruptor

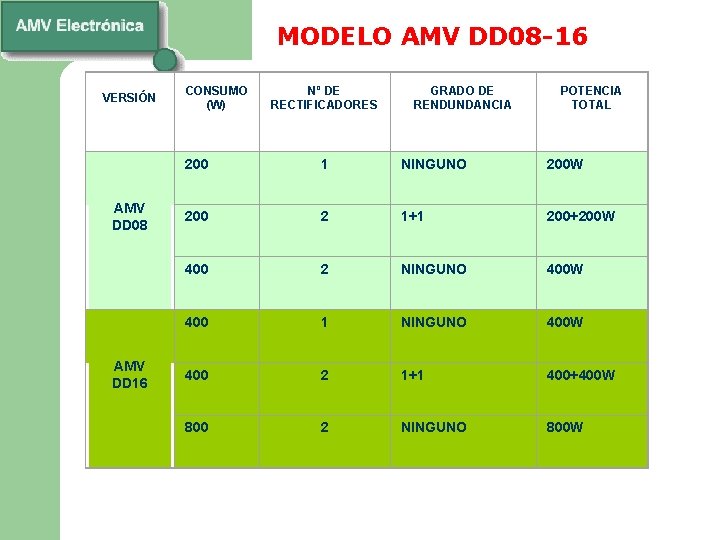

MODELO AMV DD 08 -16 VERSIÓN AMV DD 08 AMV DD 16 CONSUMO (W) Nº DE RECTIFICADORES GRADO DE RENDUNDANCIA POTENCIA TOTAL 200 1 NINGUNO 200 W 200 2 1+1 200+200 W 400 2 NINGUNO 400 W 400 1 NINGUNO 400 W 400 2 1+1 400+400 W 800 2 NINGUNO 800 W

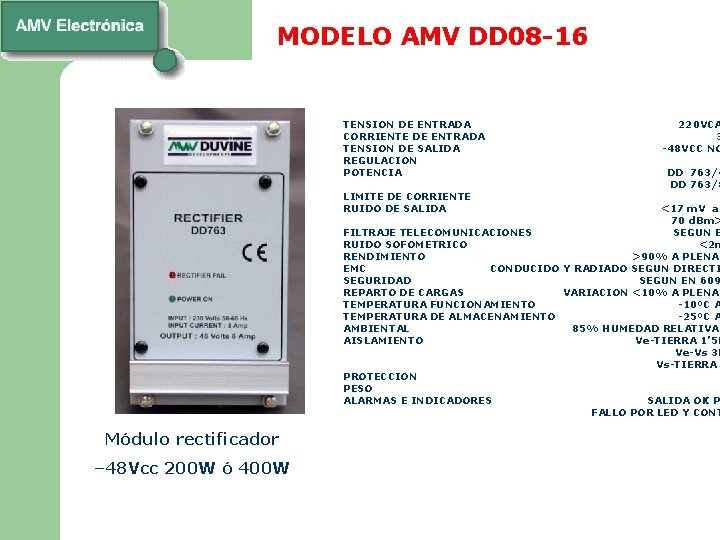

MODELO AMV DD 08 -16 TENSION DE ENTRADA CORRIENTE DE ENTRADA TENSION DE SALIDA REGULACION POTENCIA LIMITE DE CORRIENTE RUIDO DE SALIDA 220 VCA 3 -48 VCC NO DD 763/4 DD 763/8 <17 m. V a 70 d. Bm> FILTRAJE TELECOMUNICACIONES SEGUN B RUIDO SOFOMETRICO <2 m RENDIMIENTO >90% A PLENA EMC CONDUCIDO Y RADIADO SEGUN DIRECTI SEGURIDAD SEGUN EN 609 REPARTO DE CARGAS VARIACION <10% A PLENA TEMPERATURA FUNCIONAMIENTO -10ºC A TEMPERATURA DE ALMACENAMIENTO -25ºC A AMBIENTAL 85% HUMEDAD RELATIVA AISLAMIENTO Ve-TIERRA 1’ 5 K Ve-Vs 3 K Vs-TIERRA PROTECCION PESO ALARMAS E INDICADORES SALIDA OK P FALLO POR LED Y CONT Módulo rectificador – 48 Vcc 200 W ó 400 W

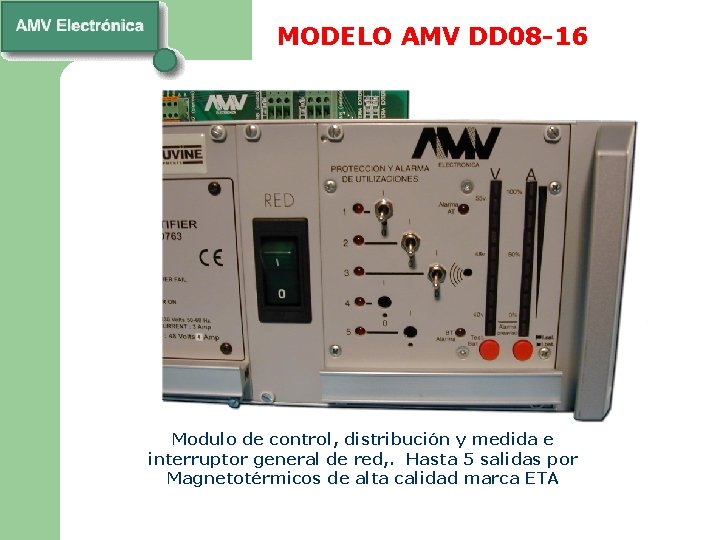

MODELO AMV DD 08 -16 Modulo de control, distribución y medida e interruptor general de red, . Hasta 5 salidas por Magnetotérmicos de alta calidad marca ETA

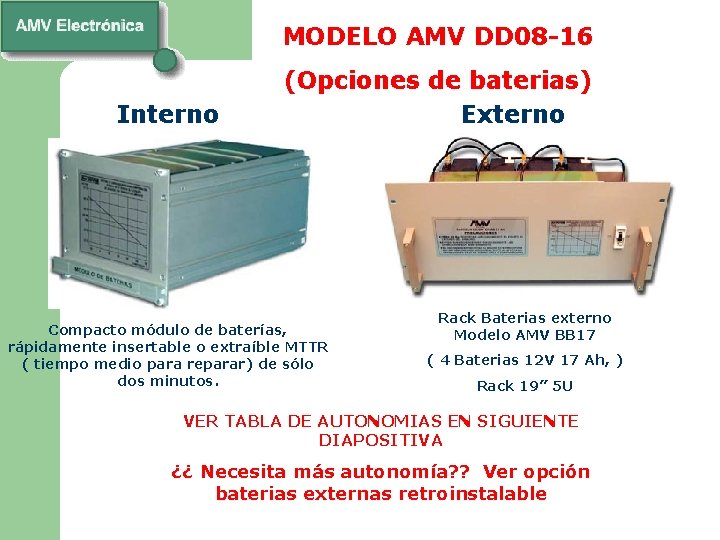

MODELO AMV DD 08 -16 Interno (Opciones de baterias) Externo Compacto módulo de baterías, rápidamente insertable o extraíble MTTR ( tiempo medio para reparar) de sólo dos minutos. Rack Baterias externo Modelo AMV BB 17 ( 4 Baterias 12 V 17 Ah, ) Rack 19” 5 U VER TABLA DE AUTONOMIAS EN SIGUIENTE DIAPOSITIVA ¿¿ Necesita más autonomía? ? Ver opción baterias externas retroinstalable

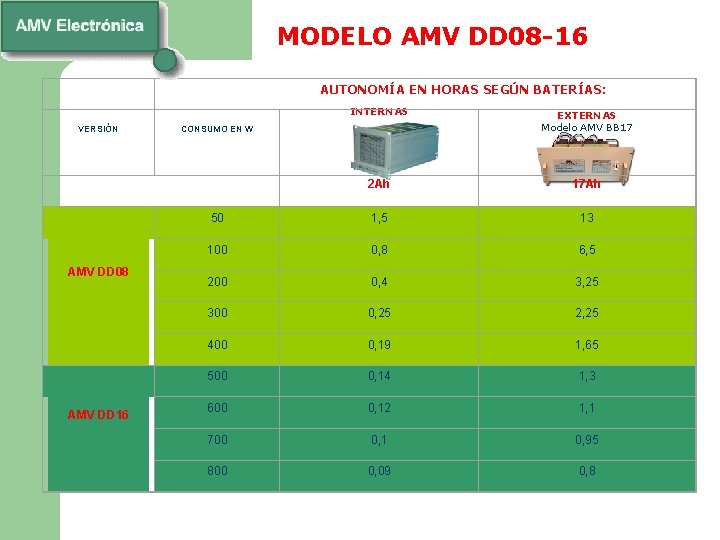

MODELO AMV DD 08 -16 AUTONOMÍA EN HORAS SEGÚN BATERÍAS: VERSIÓN AMV DD 08 AMV DD 16 INTERNAS EXTERNAS Modelo AMV BB 17 2 Ah 17 Ah 50 1, 5 13 100 0, 8 6, 5 200 0, 4 3, 25 300 0, 25 2, 25 400 0, 19 1, 65 500 0, 14 1, 3 600 0, 12 1, 1 700 0, 1 0, 95 800 0, 09 0, 8 CONSUMO EN W

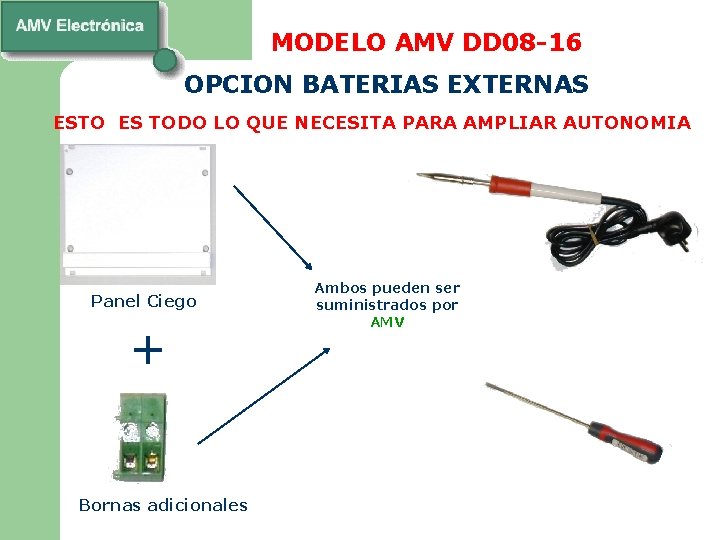

MODELO AMV DD 08 -16 OPCION BATERIAS EXTERNAS ESTO ES TODO LO QUE NECESITA PARA AMPLIAR AUTONOMIA Panel Ciego + Bornas adicionales Ambos pueden ser suministrados por AMV
