Amplitudine ortiva e occasa Esempio grafico Controllo della

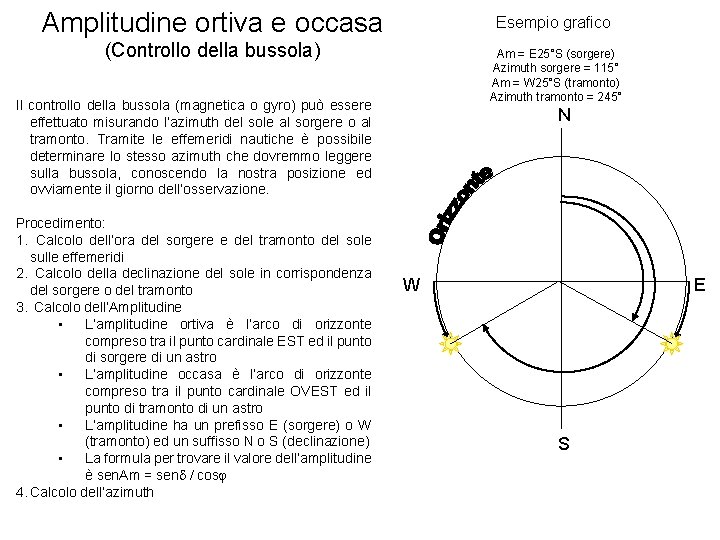

Amplitudine ortiva e occasa Esempio grafico (Controllo della bussola) Am = E 25°S (sorgere) Azimuth sorgere = 115° Am = W 25°S (tramonto) Azimuth tramonto = 245° Il controllo della bussola (magnetica o gyro) può essere effettuato misurando l’azimuth del sole al sorgere o al tramonto. Tramite le effemeridi nautiche è possibile determinare lo stesso azimuth che dovremmo leggere sulla bussola, conoscendo la nostra posizione ed ovviamente il giorno dell’osservazione. Procedimento: 1. Calcolo dell’ora del sorgere e del tramonto del sole sulle effemeridi 2. Calcolo della declinazione del sole in corrispondenza del sorgere o del tramonto 3. Calcolo dell’Amplitudine • L’amplitudine ortiva è l’arco di orizzonte compreso tra il punto cardinale EST ed il punto di sorgere di un astro • L’amplitudine occasa è l’arco di orizzonte compreso tra il punto cardinale OVEST ed il punto di tramonto di un astro • L’amplitudine ha un prefisso E (sorgere) o W (tramonto) ed un suffisso N o S (declinazione) • La formula per trovare il valore dell’amplitudine è sen. Am = send / cosj 4. Calcolo dell’azimuth N W E S

Amplitudine ortiva e occasa (Controllo della bussola) Esempio 1 (dalle Effemeridi del 2010) Osservatore: j 45°N – l 015°E (nei calcoli non si tiene conto dell’ora legale) Giorno 21 marzo 2010 (equinozio di primavera) Ora sorgere: 0602/A Declinazione sorgere (ore 0502 delle Effemeridi): 00° 11’. 3 N Amplitudine ortiva (sen. Am = send / cosj) = E 0°, 229 N Azimuth del sole al sorgere = 089°, 771 ≈ 089°, 8 Ora tramonto 1813/A Declinazione tramonto (ore 1713 delle Effemeridi): 00° 23’. 4 N Amplitudine ortiva (sen. Am = send / cosj) = W 0°, 551 N Azimuth del sole al sorgere = 270°, 551 ≈ 270°, 6

Amplitudine ortiva e occasa (Controllo della bussola) Esempio 2 (dalle Effemeridi del 2010) Osservatore: j 45°N – l 015°E (nei calcoli non si tiene conto dell’ora legale) Giorno 21 giugno 2010 (solstizio d’estate) Ora sorgere: 0413/A Declinazione sorgere (ore 0313 delle Effemeridi): 23° 26’. 3 N Amplitudine ortiva (sen. Am = send / cosj) = E 34°, 21 N Azimuth del sole al sorgere = 055°, 79 ≈ 055°, 8 Ora tramonto 1951/A Declinazione tramonto (ore 1851 delle Effemeridi): 23° 26’. 3 N Amplitudine ortiva (sen. Am = send / cosj) = W 34°, 21 N Azimuth del sole al sorgere = 304°, 21° ≈ 304°, 2

Amplitudine ortiva e occasa (Controllo della bussola) Esempio 3 (dalle Effemeridi del 2010) Osservatore: j 45°N – l 015°E (nei calcoli non si tiene conto dell’ora legale) Giorno 23 settembre 2010 (equinozio d’autunno) Ora sorgere: 0548/A Declinazione sorgere (ore 0448 delle Effemeridi): 00° 01’. 6 S Amplitudine ortiva (sen. Am = send / cosj) = E 0°, 03 S Azimuth del sole al sorgere = 090°, 03 ≈ 090° Ora tramonto 1756/A Declinazione tramonto (ore 1656 delle Effemeridi): 00° 13’. 4 S Amplitudine ortiva (sen. Am = send / cosj) = W 0°, 315 S Azimuth del sole al sorgere = 269°, 685 ≈ 269°, 7

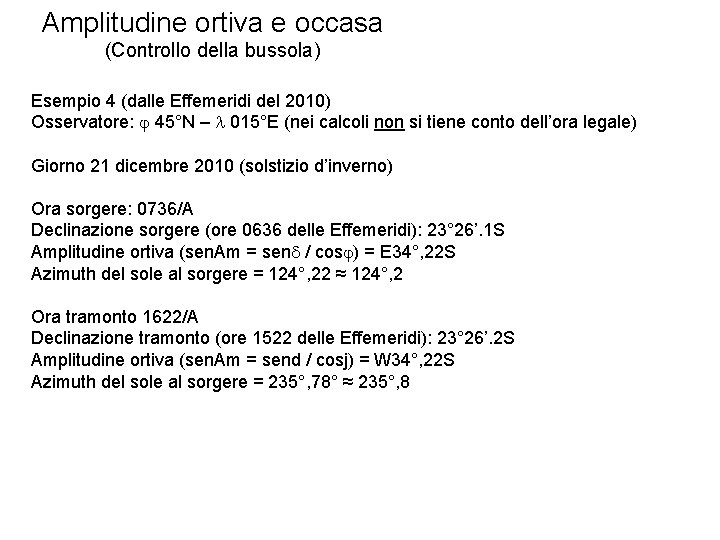

Amplitudine ortiva e occasa (Controllo della bussola) Esempio 4 (dalle Effemeridi del 2010) Osservatore: j 45°N – l 015°E (nei calcoli non si tiene conto dell’ora legale) Giorno 21 dicembre 2010 (solstizio d’inverno) Ora sorgere: 0736/A Declinazione sorgere (ore 0636 delle Effemeridi): 23° 26’. 1 S Amplitudine ortiva (sen. Am = send / cosj) = E 34°, 22 S Azimuth del sole al sorgere = 124°, 22 ≈ 124°, 2 Ora tramonto 1622/A Declinazione tramonto (ore 1522 delle Effemeridi): 23° 26’. 2 S Amplitudine ortiva (sen. Am = send / cosj) = W 34°, 22 S Azimuth del sole al sorgere = 235°, 78° ≈ 235°, 8

Ricapitolando…. (la figura è un po’ schiacciata) Osservatore dell’emisfero NORD (il passaggio in meridiano è a SUD) 180° S 090° E 270° W Equinozi Solstizio d’estate Massima durata del giorno AM = E max N AM = 0° Solstizio d’inverno Minima durata del giorno AM = E max S Solstizio d’inverno Minima durata del giorno AM = W max S AM = 0° Solstizio d’estate Massima durata del giorno AM = W max N
