Amphi inversé : Hydraulique à surface libre O. Thual, thual@imft. fr APP Hydraulique Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 1

Rappel des noms de l’équipe enseignante • • • Julie Albagnac Ludovic Cassan Paul Duru Véronique Roig Hélène Roux Olivier Thual Lundi 22 février 2016, O. Thual TD Cours magistraux TD numériques Examens écrits Projets d’initiative BE Soutenances Amphis inversés Amphi inversé : Hydraulique en charge Travaux pratiques 2

Objectifs pour l’Hydraulique à surface libre L’hydraulique à surface libre traite des écoulements dans des canaux ouverts. Notions essentielles : – Charge hydraulique – Pertes de charge linéique – Pertes de charge singulières Notions importantes à maitriser : – Ressauts hydrauliques – Lois de seuils Notions valant la peine d’être vues : – Courbes de remous Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 3

Amphi inversé Questions ? Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 4

Demi disque Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 5

Demi disque Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 6

Rectangle peu profond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 7

Rectangle peu profond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 8

Pente du fond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 9

Pente du fond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 10

Tube de Pitot Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 11

Tube de Pitot Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 12

Tube de Pitot 2 Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 13

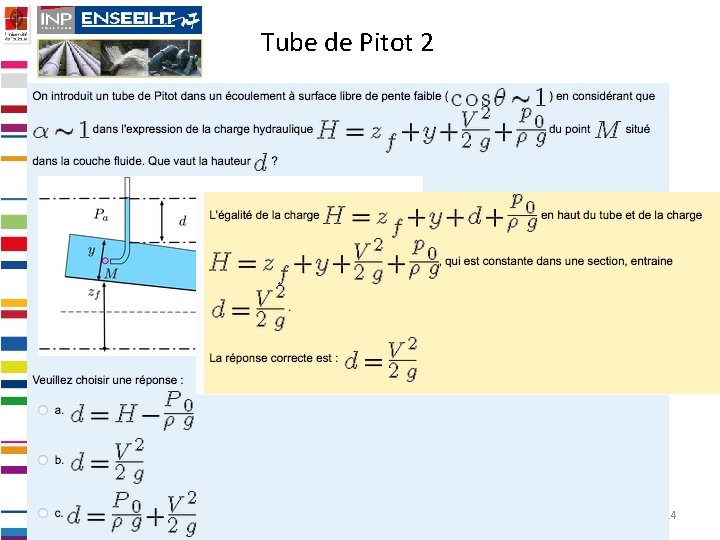

Tube de Pitot 2 Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 14

Pente de frottement Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 15

Pente de frottement Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 16

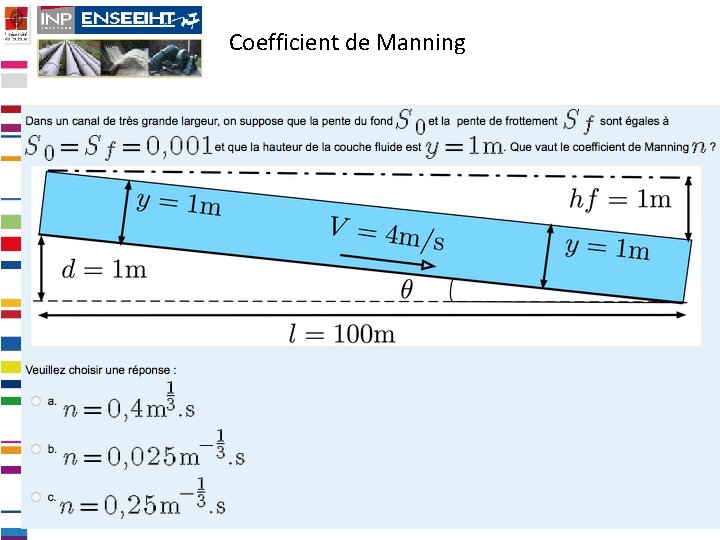

Coefficient de Manning Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 17

Coefficient de Manning Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 18

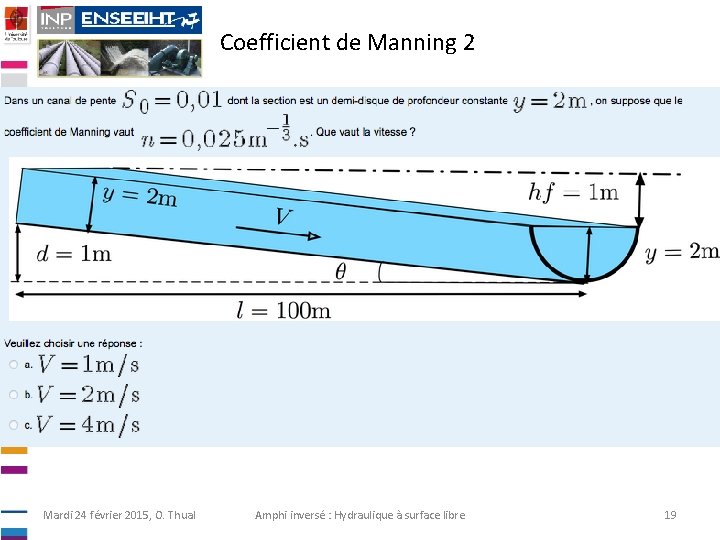

Coefficient de Manning 2 Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 19

Coefficient de Manning 2 Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 20

Hauteur critique Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 21

Hauteur critique Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 22

Hauteurs conjugées Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 23

Hauteurs conjugées Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 24

Détermination du débit Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 25

Détermination du débit Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 26

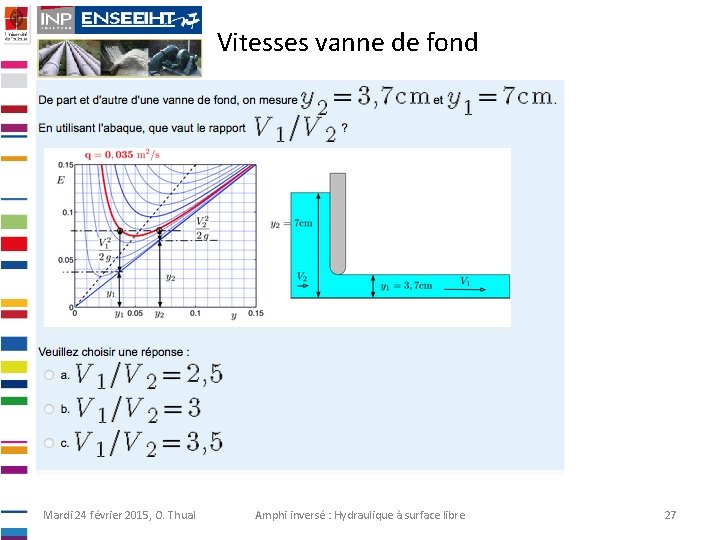

Vitesses vanne de fond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 27

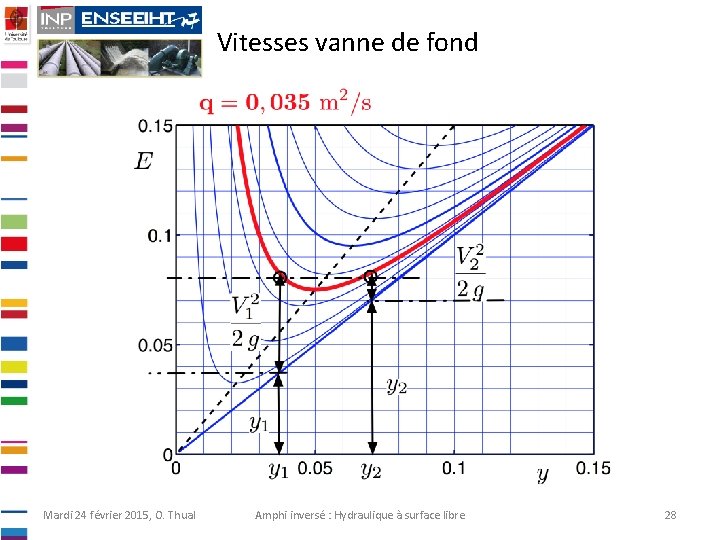

Vitesses vanne de fond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 28

Vitesses vanne de fond Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 29

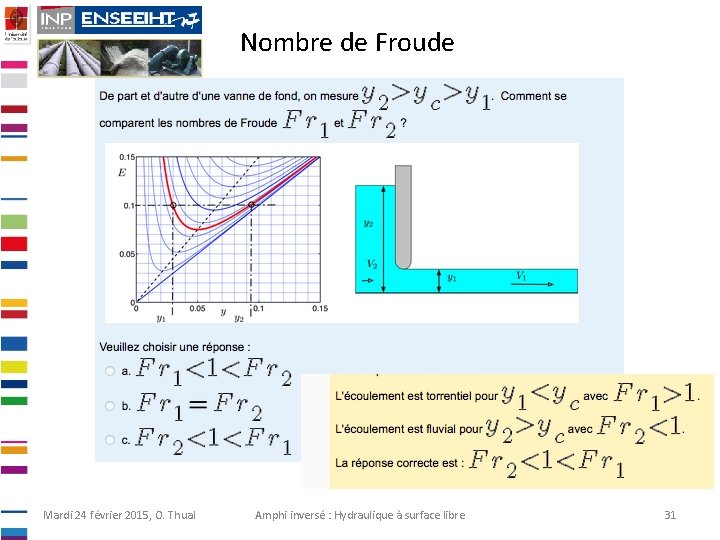

Nombre de Froude Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 30

Nombre de Froude Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 31

Ressaut hydraulique Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 32

Ressaut hydraulique Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 33

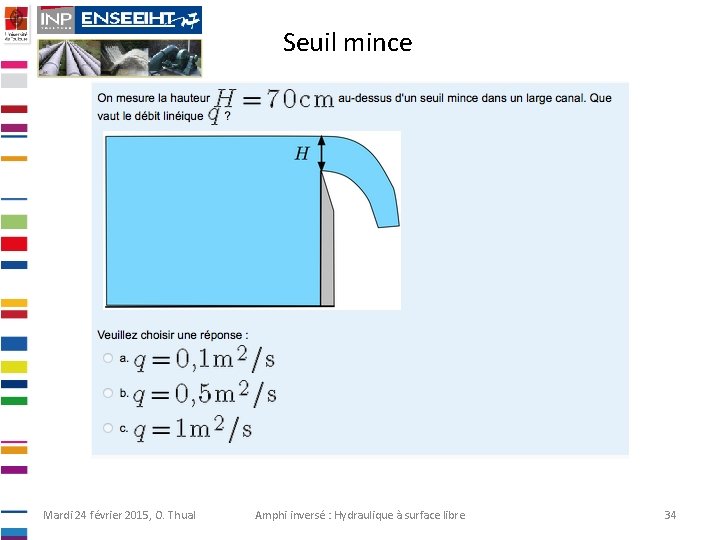

Seuil mince Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 34

Seuil mince Mardi 24 février 2015, O. Thual Amphi inversé : Hydraulique à surface libre 35
