AMIKOM Mataram Troubleshooting Instalasi Komputer Dosen Pembina Karya

Instalasi Komputer & Troubleshooting Materi 6 Troubleshooting Hardisk & Periperal Lainnya

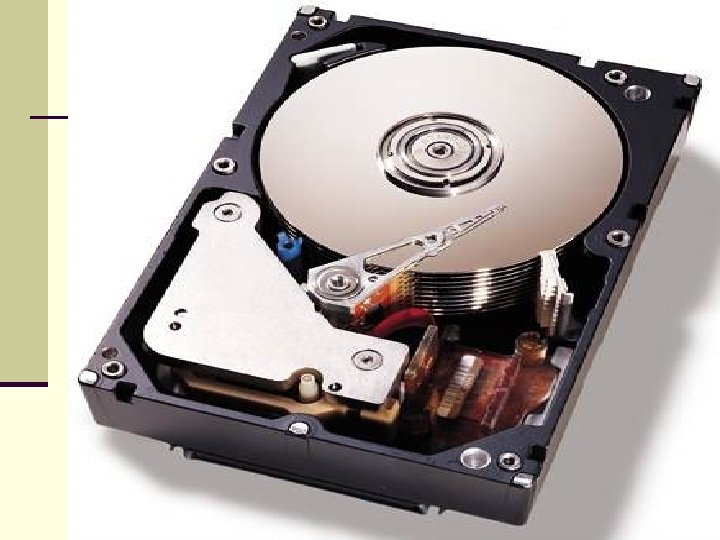

Hardisk n Hardisk diukur dengan kecepatan RPM (Rotation Per n n Minute) ex. 5400, 7200, 10000 RPM Besarnya hardisk di ukur dengan ukuran 3 GB, 6 GB bahkan ada yang mencapai 1 Tera (1000 GB) Hardisk Digunakan untuk menyimpan data berupa folder sampai sub folder terakhir Folder 2 ini tersimpan pada sebuah track. Kumpulan track 2 di sebut sector masing 2 sektor terdiri dari 512 bytes. Sector di kelompokan lagi men jadi cluster

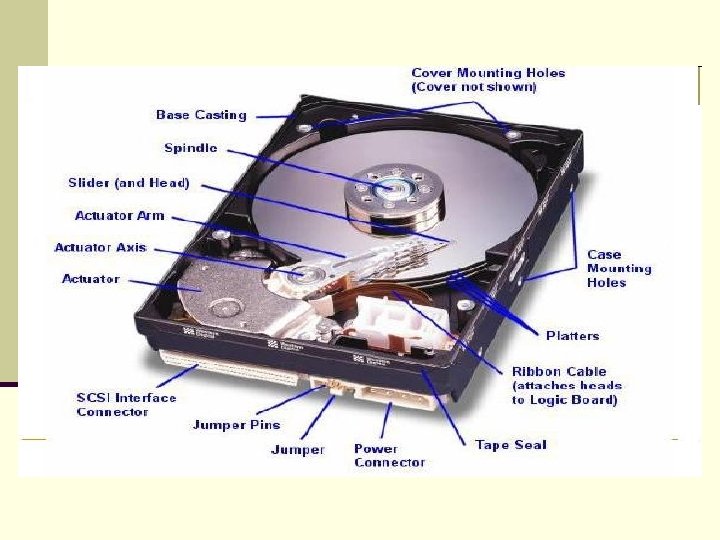

HARDISK n Plater n n Adalah bagian dari hardisk untuk menyimapan data, berbentuk cakram, bundar Board Logic Kontrol spindle drive, head actuator, dan semua perlintasan data Head Piranti baca/tulis elekkromagnetis Motor Spindle memutar plater, Head Actuator Mengontrol Pergerakan Head

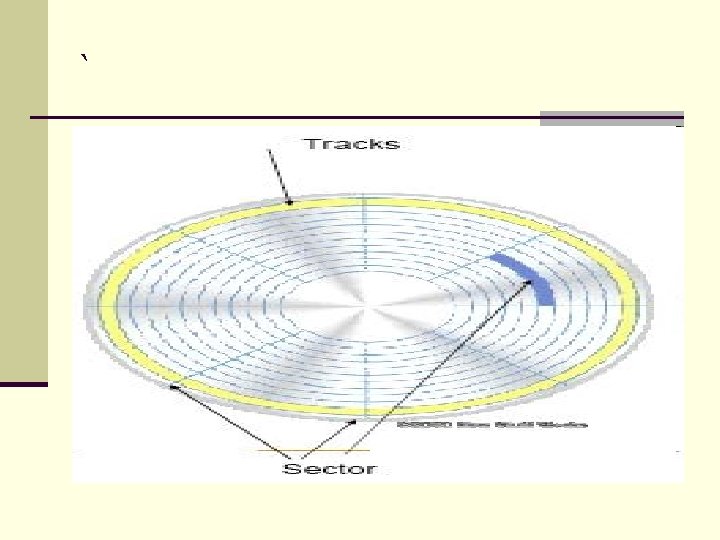

HARDISK n Track dan Silinder Track = lingkaran konsentris pada platter Silinder = multiple track, daerah sepusat dengan track n Sector dan Cluster Sector= Bagian dari Track, 512 Bytes Cluster= bagian dari Track n Boot Area Menempati sector kedua pada hardisk, track pertama pda disk pertama (head 0)

System Transfer Data n FAT n n n File Allocation Table adalah list dari daftar dari cluster yang dialokasikan pada sebuah disk volume dan disimpan pada tempat yang tetap, ketika booting semua file yang berhubungan dapat ditemukan dengan mudah FAT 32 HPFS(High Performance File System) NTFS (New Technology File System) NFS (Netware File System) EXT 1/2 (Extended) dan SWAP

Perawatan Hardisk n Defragmentasi Penata ulangan file, cluster, track, n Scandisk Mengecek kerusakan hardisk n Shutdown n Debu dan kotoran

Hal-hal yang dapat merusak hardisk n Tidak pernah melakukan Scandisk pada hardisk n Tidak pernah melakukan defrag n Terlalu sering melakukan format n Terlalu sering melakukan low level format (LLF) n Membawa hardisk tanpa menggunakan bantalan n Tidak menggunakan Stabilizer n Membiarkan hardisk dengan panas yang berlebihan n Membuka tutup casing hardisk

Partisi Hardisk n FDISK n DM (Disk Manager) n PM (Partition Manager)

Istilah Pada Hardisk Fdisk Singkatan dari fixed disk. Suatu aplikasi/perintah yang bekerja di bawah sistem DOS yang berfungsi untuk mempersiapkan harddisk untuk diformat n Partisi Suatu daerah/area secara fisik (physical sections) pada harddisk. Partisi ini bisa mencakup keseluruhan harddisk maupun sebagian harddisk. Bila Anda membagi harddisk Anda menjadi dua partisi yang sama besar, maka masing-masing partisi akan memiliki ukuran yang sangat mendekati setengah kapasitas harddisk. n Format n Pembuatan struktur tersistematis pada harddisk sehingga pelat-pelat di dalamnya membentuk pola yang teratur dan siap untuk diisi data. n Scandisk Suatu program untuk mengecek dan memeriksa apakah terjadi kerusakan pada harddisk atau tidak, sekaligus memperbaikinya.

Istilah Pada Hardisk Defrag Penataan ulang file, sektor, track, dan cluster pada harddisk sehingga terkelompok secara teratur berdasarkan logika penataan tertentu. n Internal buffer Suatu sistem ruangan sementara dalam harddisk yang berfungsi menampung data-data yang akan dikirim dari dan ke pelat harddi IDE/SCSI Sistem interface pada harddisk. IDE singkatan dari Integrated Drive Electronics, sedangkan SCSI (dibaca “skasi”) singkatan dari Small Computer System Interface. n

Istilah Pada Hardisk n n n RPM Singkatan dari Rotation Per Minute, menyatakan kecepatan putar pelat harddisk setiap menitnya. Semakin besar RPM, semakin cepat waktu pengaksesan data. Makin besar RPM suatu harddisk makin baik. Ø Master Posisi pengesetan jumper pada harddisk, di mana harddisk pada mode tersebut difungsikan sebagai tempat disimpannya sistem operasi dan aplikasi komputer. Ø Slave Posisi pengesetan jumper pada harddisk, di mana harddisk pada mode tersebut difungsikan sebagai tempat penyimpanan data saja, dan tidak berfungsi sebagai penyedia sistem operasi dan aplikasi.

Software & Utility n ANTIVIRUS n NORMAN n NOD 32 n NAV n SYMANTEC n Mc. Afee n CClener

CLONNING Hardis n Norton Ghost n Xcopy n C: >xcopy/h/e/r/y/s/c/k c: d:

Kiat Mencegah Kerusakan Hardisk n Usahakan komputer tidak n n n langsung tercolok ke listrik PLN Hindari mematikan komputer secara paksa Buat partisi secara terpisah Hindari isi harddisk tersisa kurang dari 1/8 Lakukan perawatan dan pembersihan terartur Jangan biarkan hardisk terlalu panas

INFO. UNTUK MINGGU DEPAN n Minggu depan Quiz masuk pada nilai ujian 1 n Minggu depan ada tugas: n Memilih hardware untuk PC Rakitan n Ketentuan: n n n n Tujuan Merakit Jenis Processor Jenis MOBO http: //bhinneka. com Jenis Memory Jenis HDD + CD/DVD R Jenis kartu ekspansi (Sound card, vga card, lan card dan tv tunner) Jenis Output (Display, Printer)
