Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları

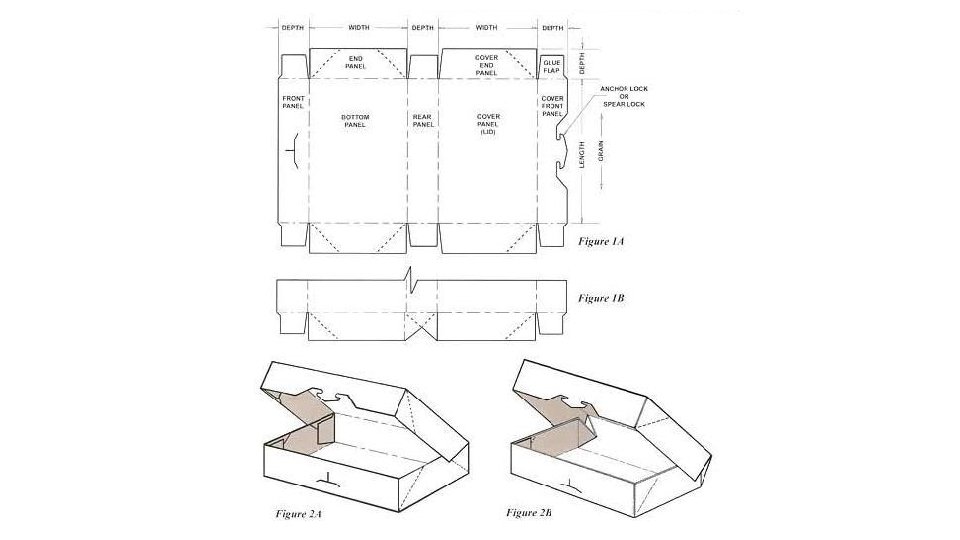

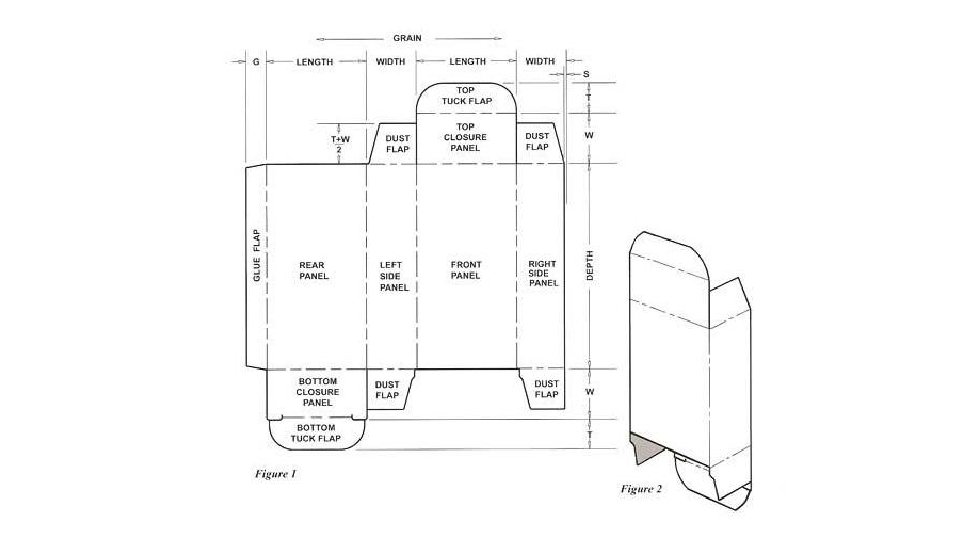

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Ambalajın Yapısal Tasarımı • Pilyaj yerleri • Kesim yerleri • Perforaj yerleri • Kapaklar • Yapıştırma kulakları • Ön-arka yüz kilit sistemleri • Barkod alanları • Tasarım alanları
Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Pilyaj yerleri: Ofset baskı işlemi bittikten sonra kullanım aşamasında kâğıdın veya kartonun katlanması gerekir. Katlama işleminin düzgün bir şekilde yapılması veya hazırlanan baskının ihtiyaçlar doğrultusunda düzgün katlaması için kâğıt liflerinin kırılması veya ezilmesi sonucunda düzgün katlama hâlini alması için pilyaj işlemi uygulanır.

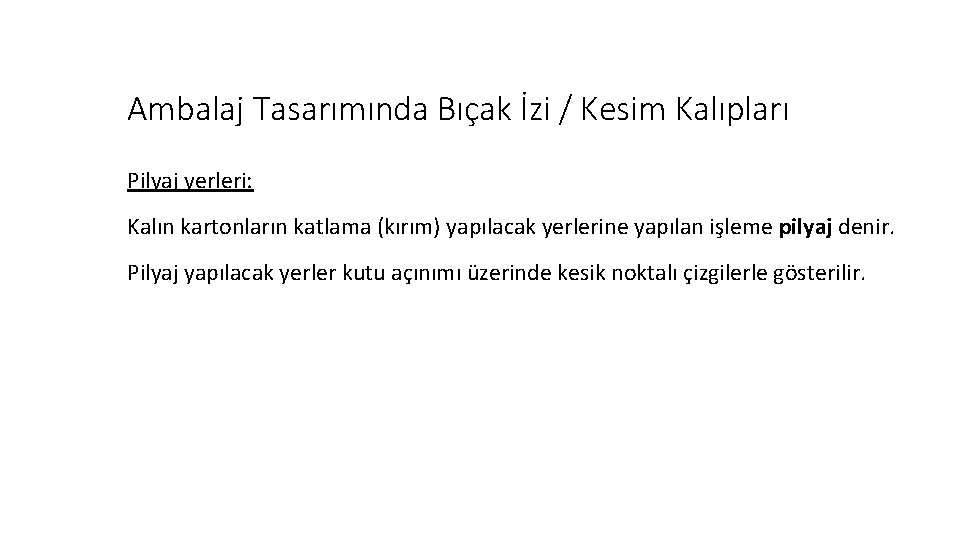

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Pilyaj yerleri: Kalın kartonların katlama (kırım) yapılacak yerlerine yapılan işleme pilyaj denir. Pilyaj yapılacak yerler kutu açınımı üzerinde kesik noktalı çizgilerle gösterilir.
Pilyaj çizgileri
Pilyaj çizgileri . . .
Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Perforaj yerleri: Baskıdan sonra kullanılan kâğıdın koparılması veya dekoratif görünüm oluşturmak amacıyla kâğıtta belli aralıklarla kesim yapılması işlemine ise perforaj denir.
Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Perforaj yerleri: Perforaj yapılacak yerler kutu açınımı üzerinde kesik çizgilerle gösterilir.
Perforaj çizgileri
Perforaj çizgileri Perforaj bıçak izi ölçüleri
Kesim izi

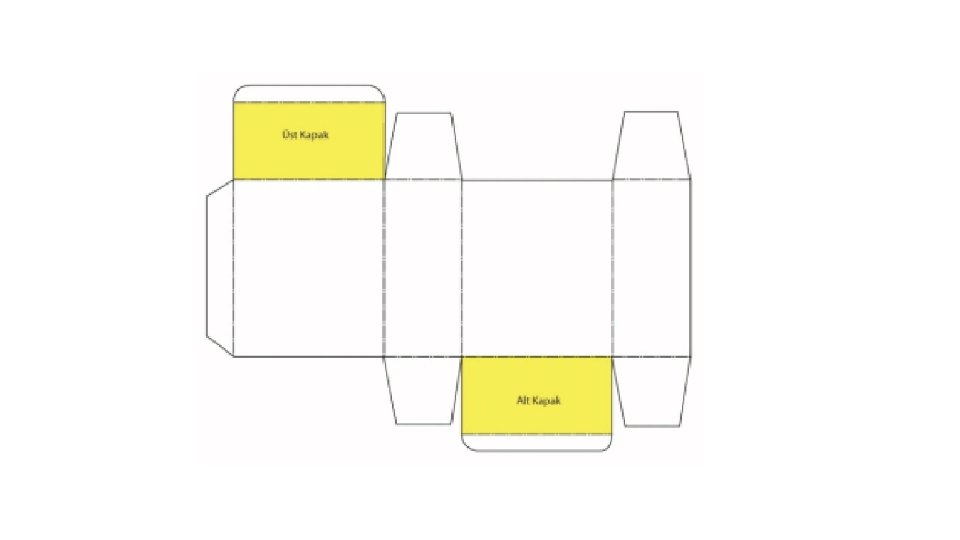

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Kapaklar: Ambalajın rahat açılıp kapanması, içerisindeki ürünün çıkarılıp kullanılabilmesi için ambalaj üzerinde kapaklar vardır. Bu kapakların yeri ve şekli içerisindeki ürüne göre değişiklik gösterebilir.

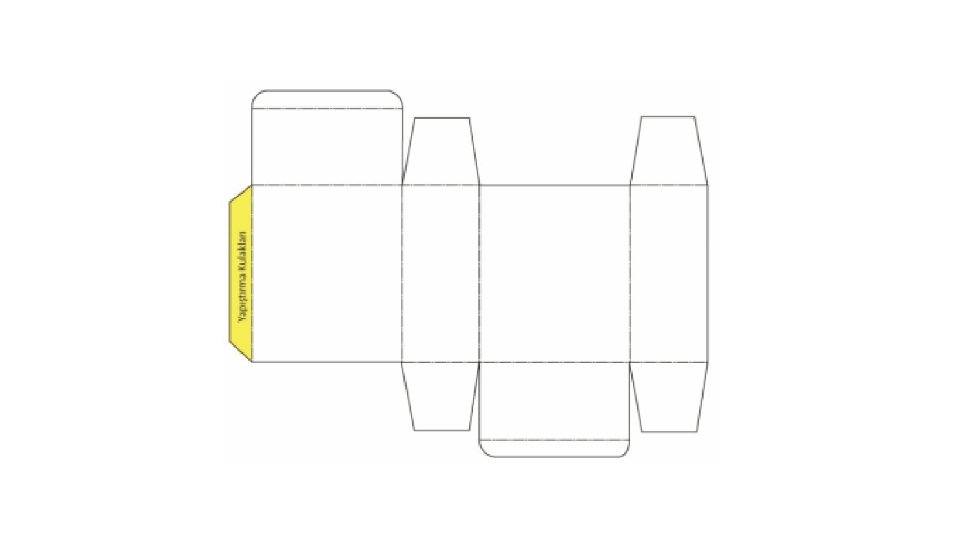

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Yapıştırma kulakları: Ambalajın kapatılarak kutu hâline gelmesi için yapıştırılması gerekir. Estetik bir yapıştırmada yapışma yerleri dışarıdan görünmemelidir. Bunun için iç tarafa gelecek şekilde kutu üzerinde yapıştırma kulakları bırakılmalıdır. Buralara daha sonra otomatik makinelerle veya elle tutkal sürülerek kutu kapatılır.

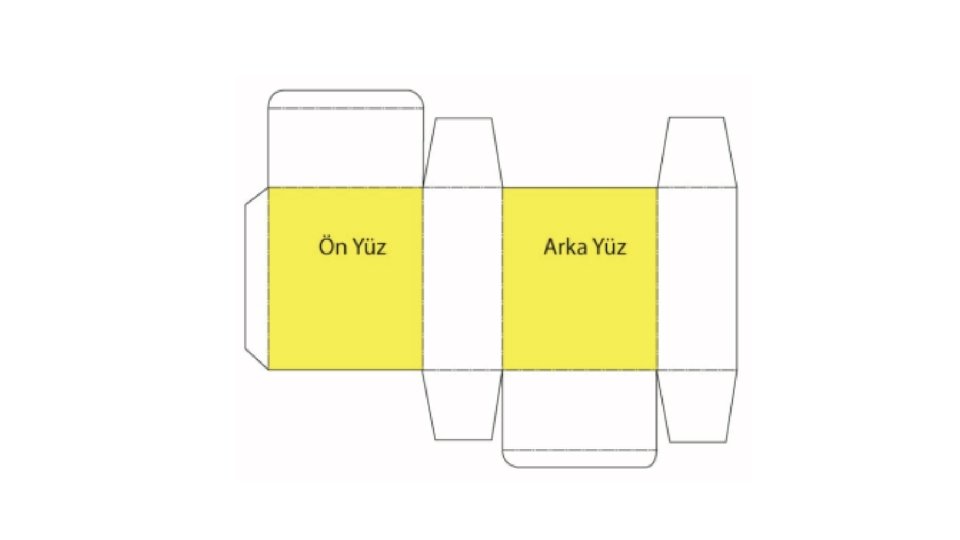

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Ön ve arka yüz: Kutunun ön ve arka bölümlerini oluşturur. Ürünün sergilenmesi için gerekli tasarım alanlarıdır.

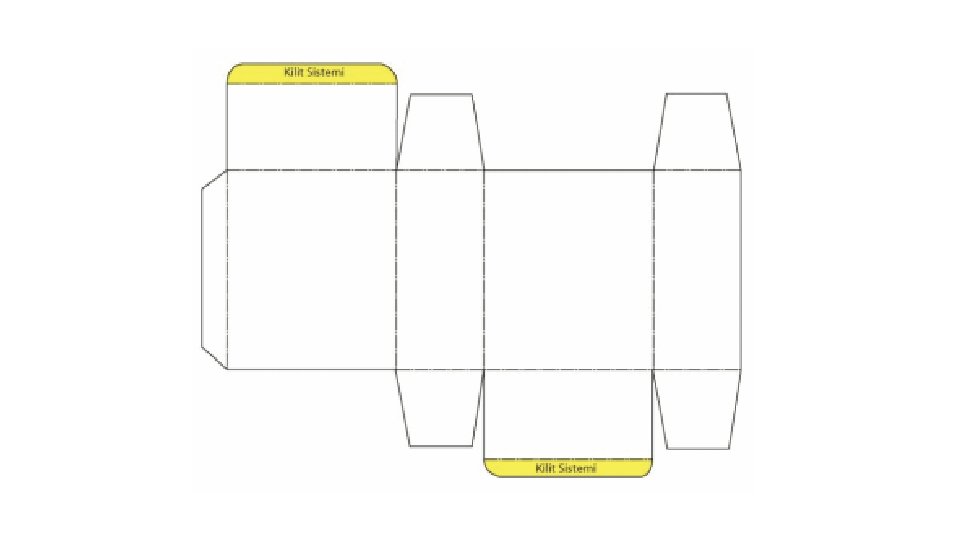

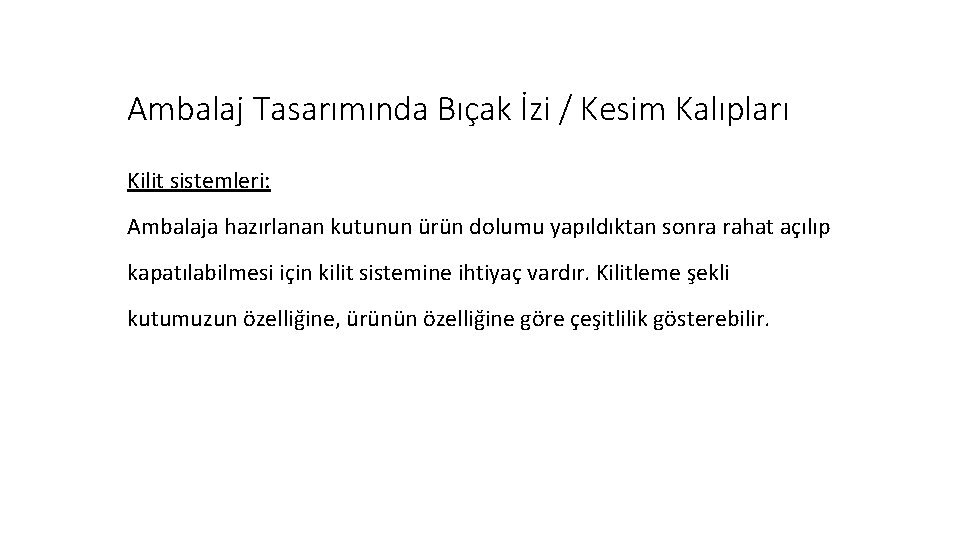

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Kilit sistemleri: Ambalaja hazırlanan kutunun ürün dolumu yapıldıktan sonra rahat açılıp kapatılabilmesi için kilit sistemine ihtiyaç vardır. Kilitleme şekli kutumuzun özelliğine, ürünün özelliğine göre çeşitlilik gösterebilir.

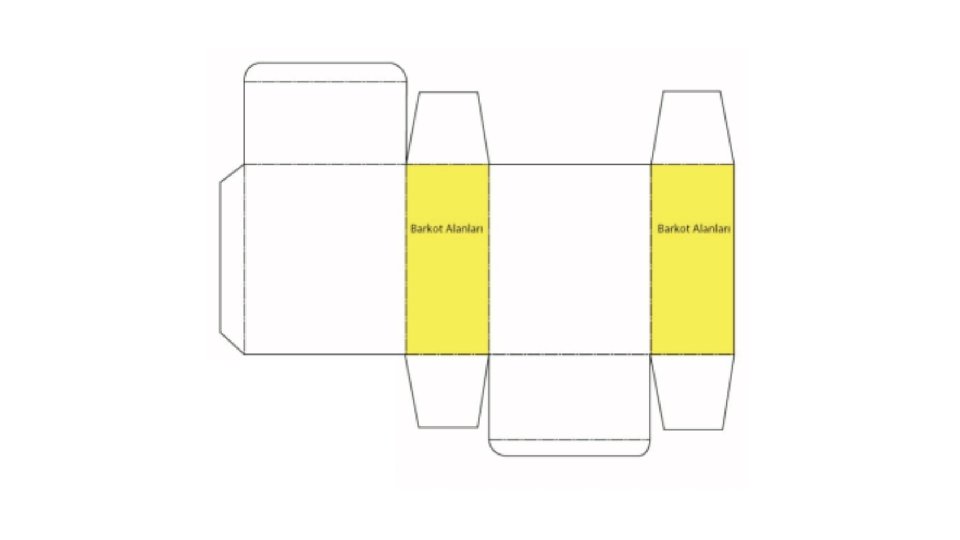

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Barkod alanları: Barkod, ürünün sayısal ismidir. Bir ürünün kodu kendine hastır ve başka üründe kullanılamaz. Barkodlar ürünün barkod okuyucuda okutulup tanımlanması için kullanılır. Genellikle ambalajın sol yan yüz veya sağ yan yüzünde bulunur.

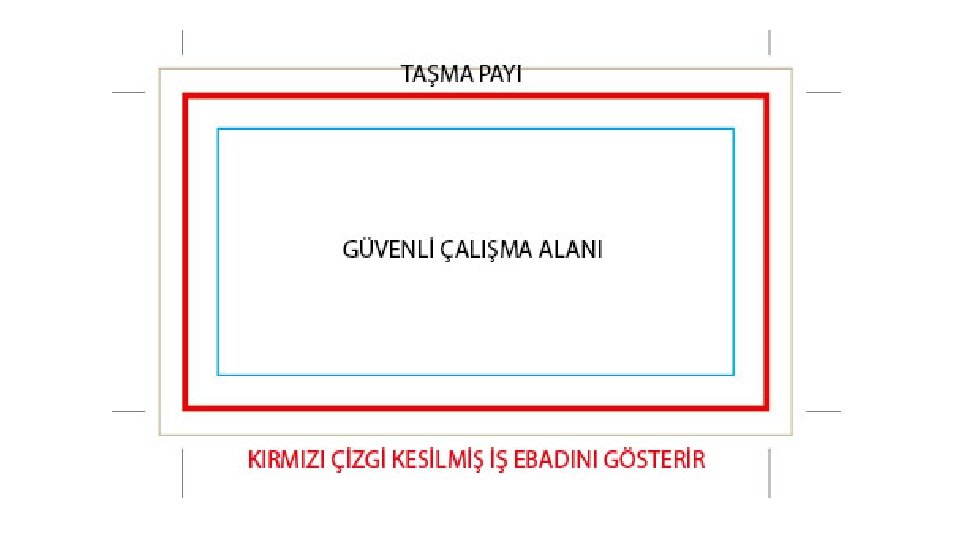

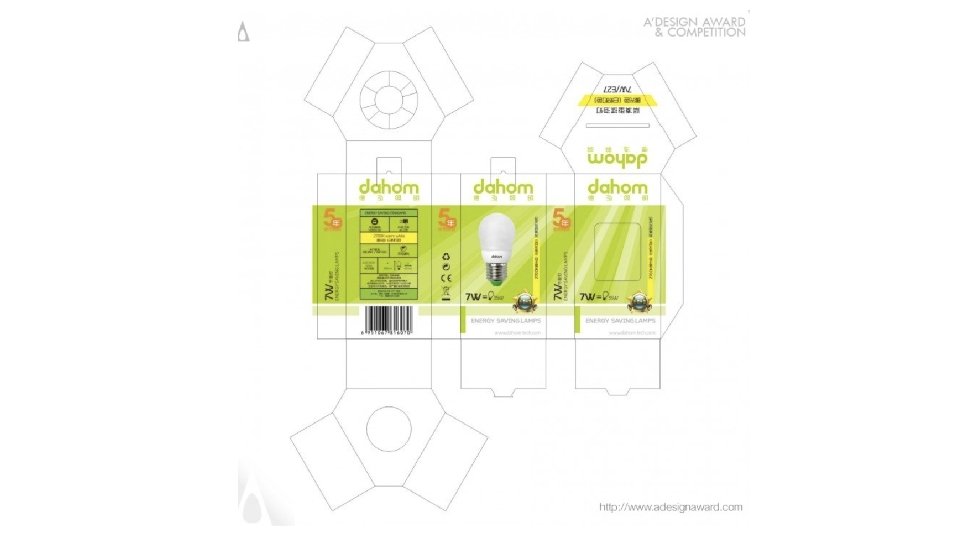

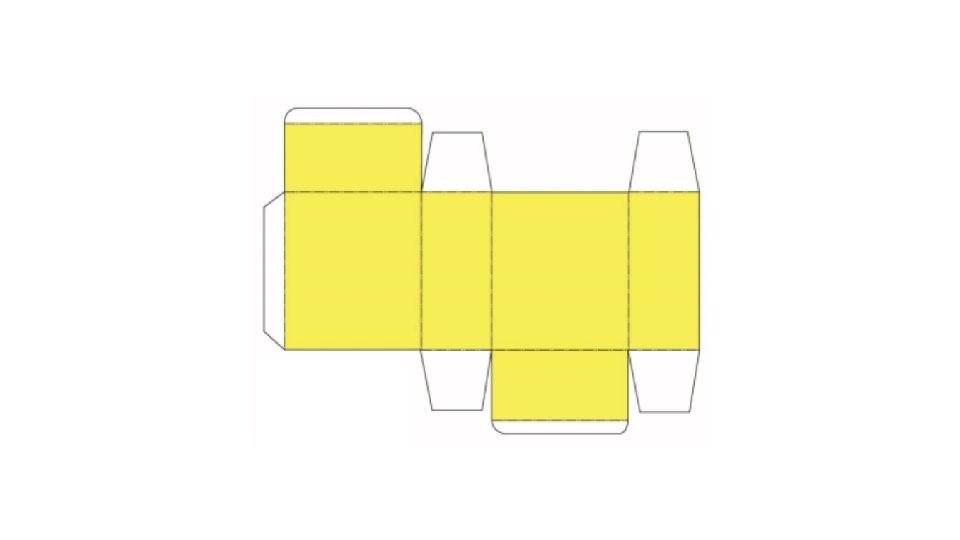

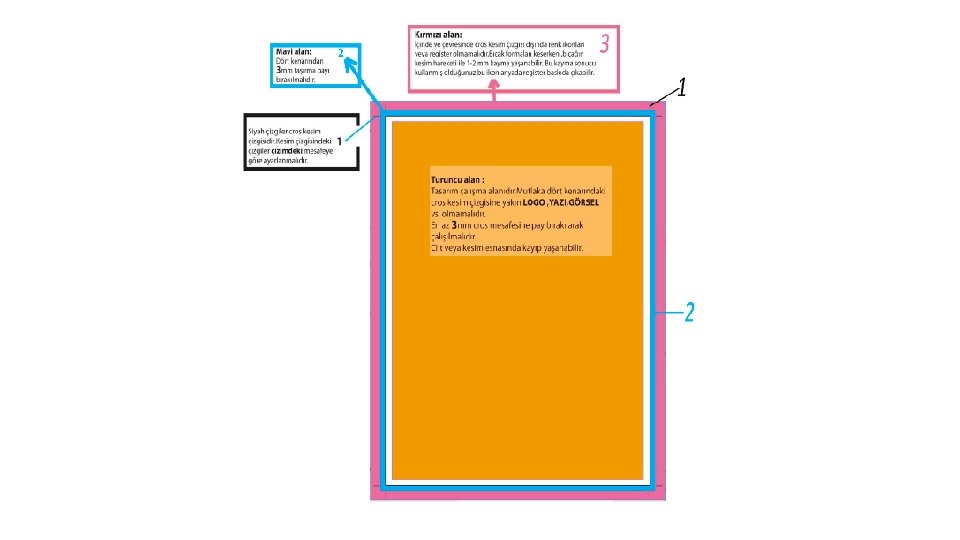

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Tasarım alanları: Kutu ambalajının üzerinde; kesilmeyecek, kırım yapılmayacak, perforaj olmayacak, tutkal sürülmeyecek, pencere bırakılmayacak yerlerdir. Tasarıma elverişli alanlar üzerinde, ürün tanıtılır ve sergilenir.

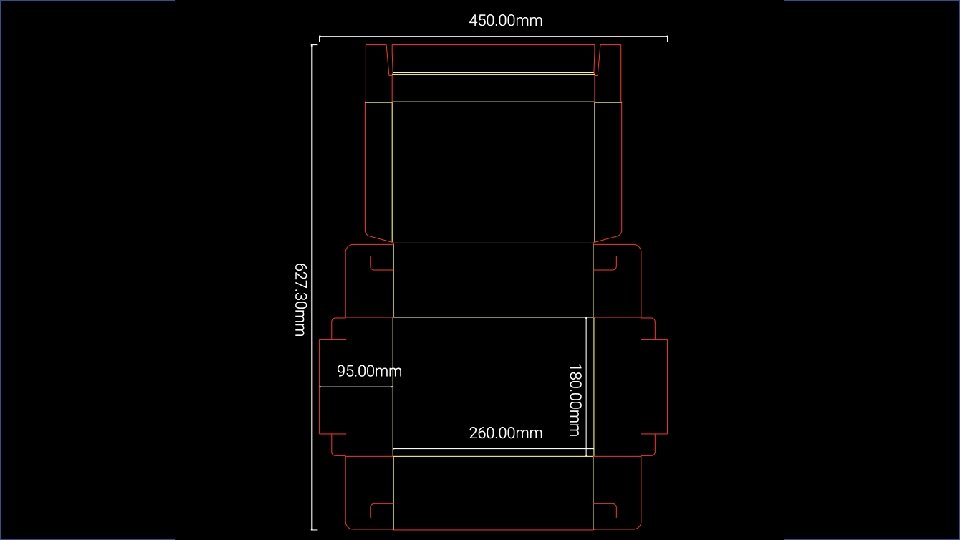

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Bıçak izi, bir kesim aşamasında sınırlarının bilinmesi, ayırt edilmesi ve bir şablon olarak daha önceden belirlenmesidir. Daha çok özel kesim gerektiren ve tasarım aşamasından sonra kırım ve kesim yerlerinin hesaplanarak kesim için uygun koşulların ayarlanmasıdır.

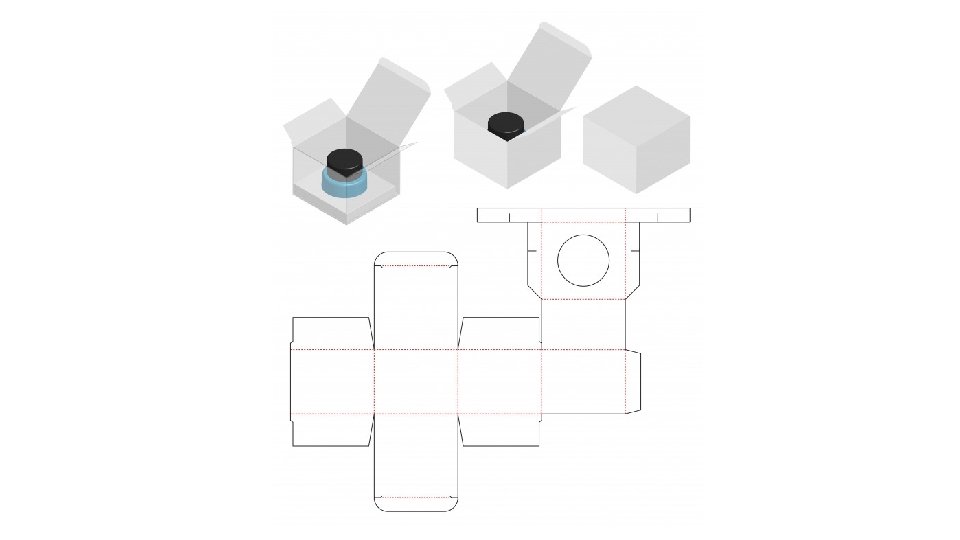

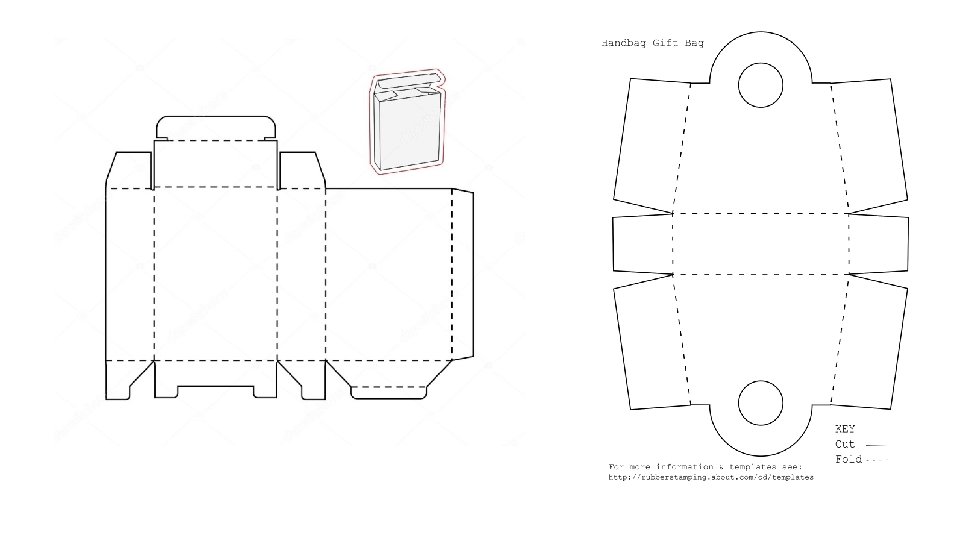

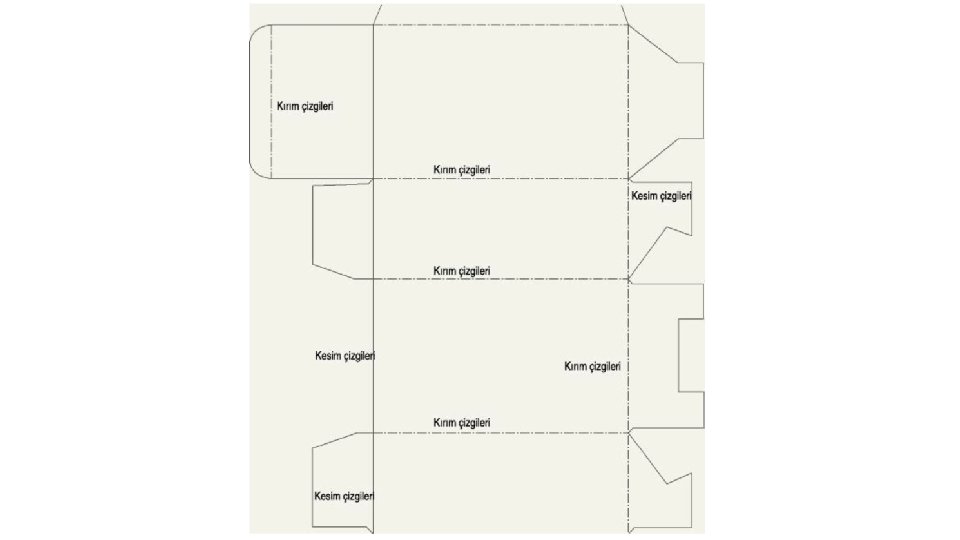

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Bir ambalaj tasarımı işleminden sonra, kesim ve kırım noktalarının belirlenmesi bir ambalajın baskısı sırasında önemlidir. Çünkü bir baskı işleminin sonlandırılması ve baskı için hazırlanması sırasında, özel kesim bıçaklarının istenilen bir kesimi gerçekleştirmesine ihtiyaç vardır. Kesim yerlerinin belirlenmesi için kesintisiz çizgiler, kırılma noktalarının belirlenmesi için ise kısa kesik noktalı çizgiler kullanılır.

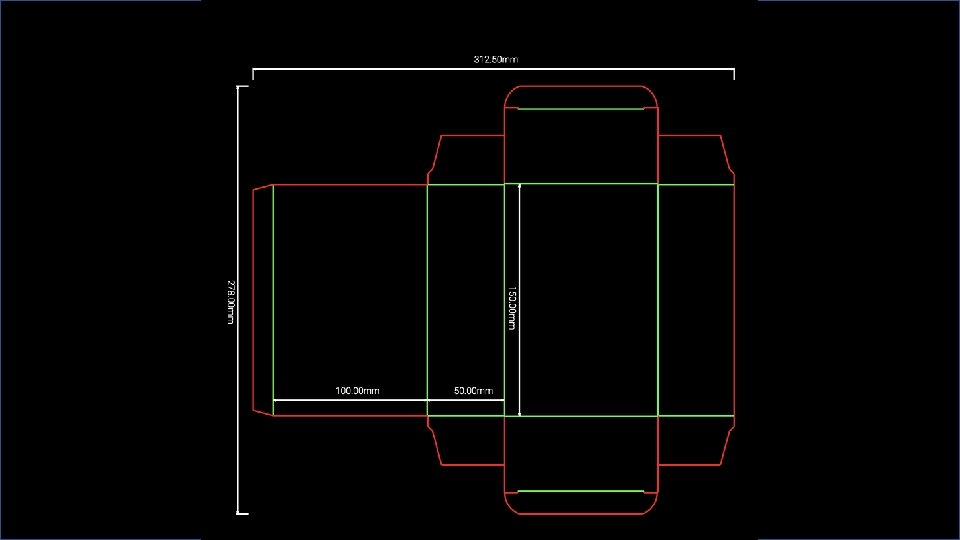

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Tasarım bilgisayar üzerinde oluşturulduktan sonra ve ambalajın son kontrolleri yapılarak herhangi bir sorun yok ise özel bıçak hazırlanmaya başlanır.

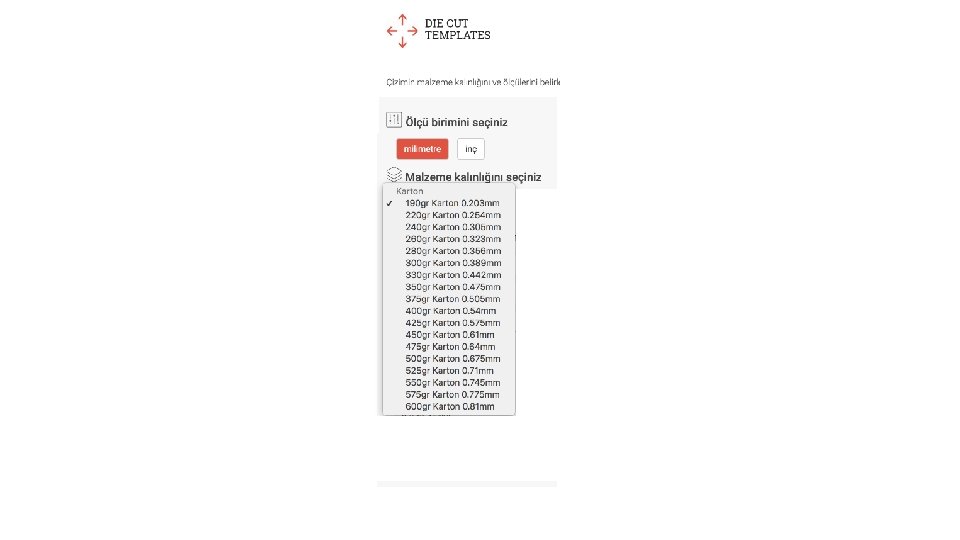

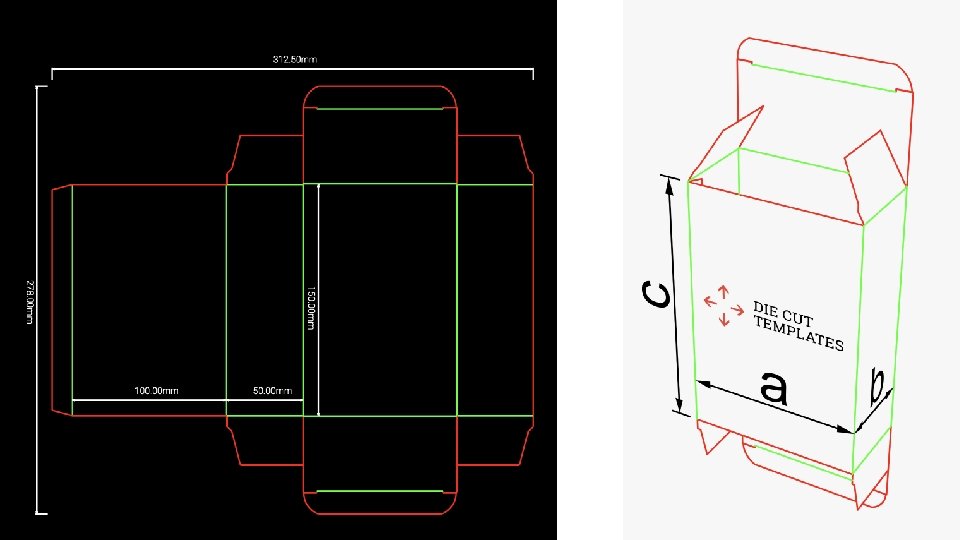

https: //www. diecuttemplates. com/dielines/48268/special-boxes-becf-21 e 5
https: //www. diecuttemplates. com/dielines/48268/special-boxes-becf-21 e 5

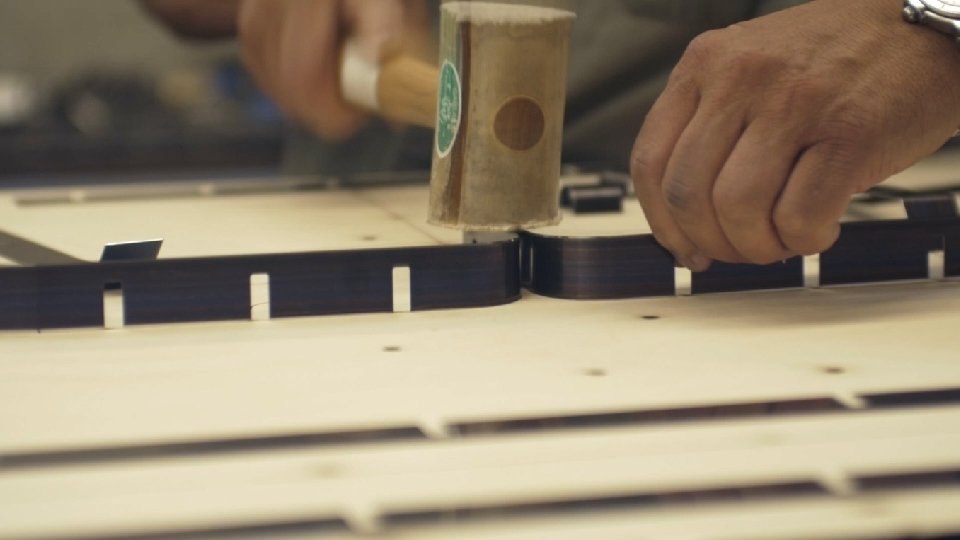

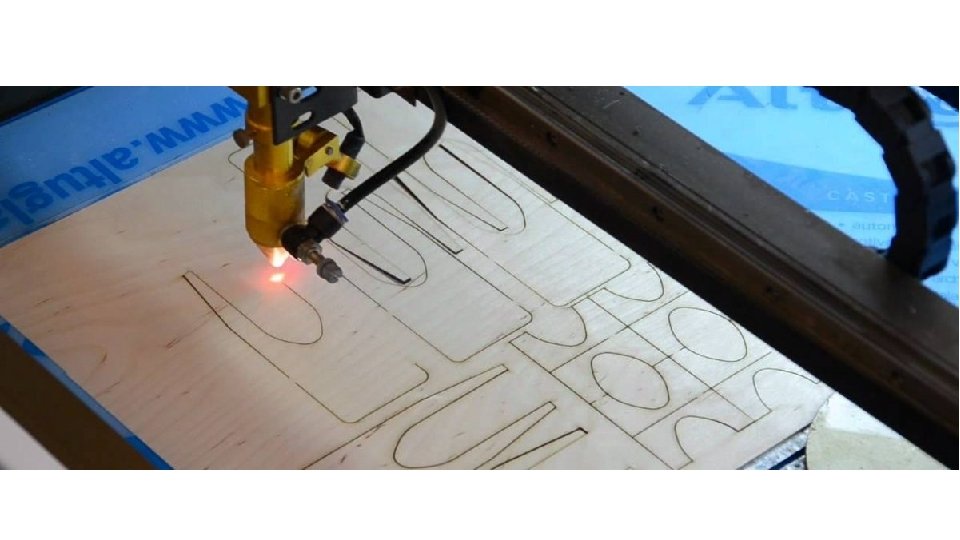

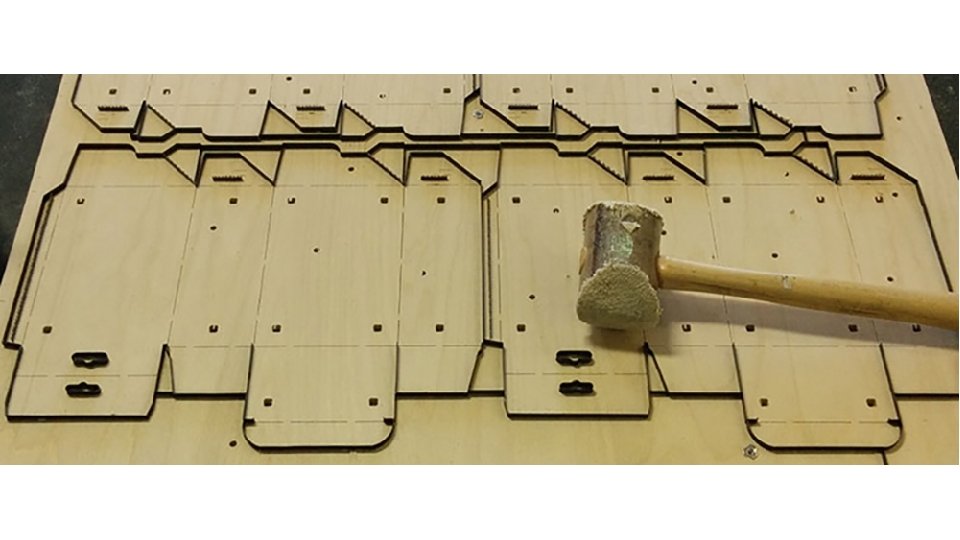

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Dekupaj: Bıçakların yerleştirileceği kalıp tahtaları üzerinde, bıçaklar için kanalların açılması işlemidir.

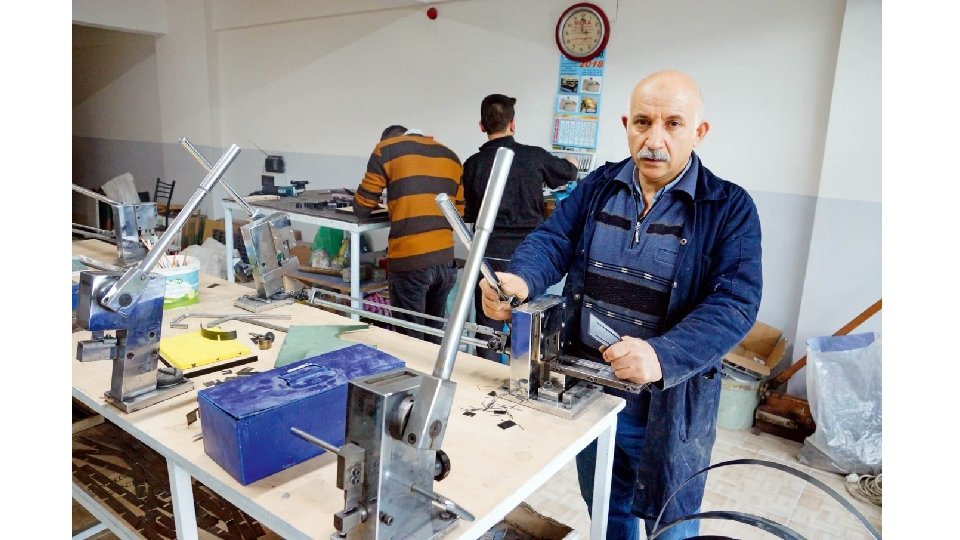

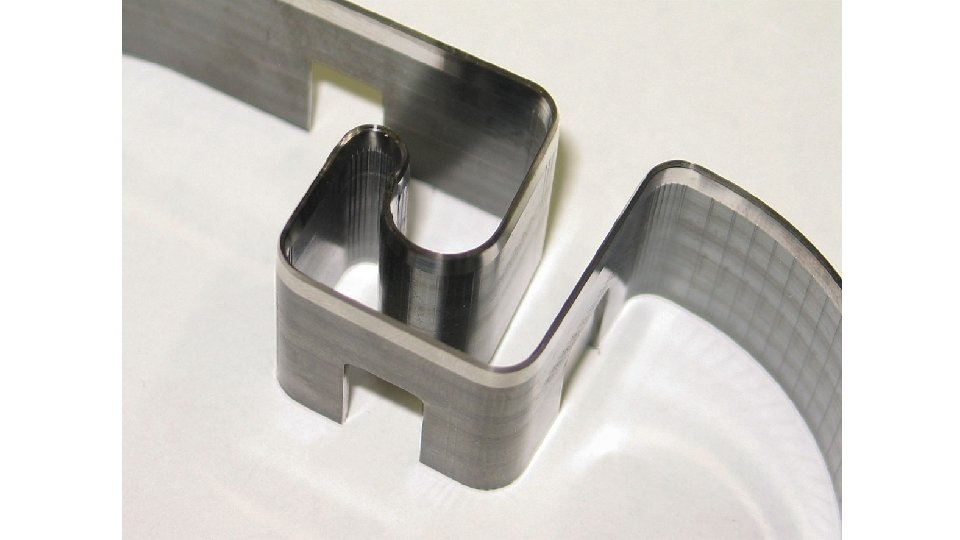

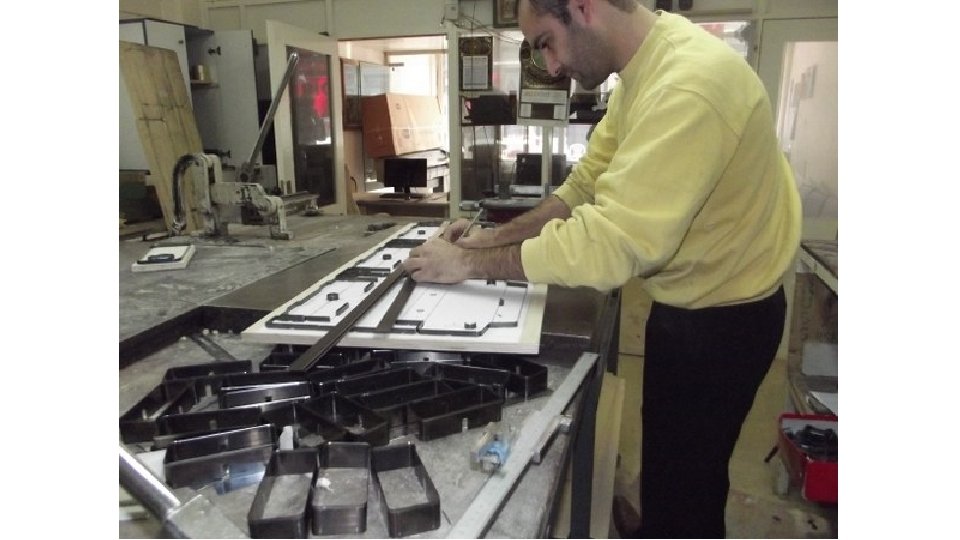

Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Bıçak Kesim Aracı: Kesim tahtasına kanallar açıldıktan sonra bıçaklar, açılan kanala uygun uzunlukta bıçak kesim aracı ile kesilir.
Ambalaj Tasarımında Bıçak İzi / Kesim Kalıpları Dentelaj: Tırtıklı ya da çeşitli eğimler içeren serbest bıçak kesimleridir.
Dentelaj
Dentelaj
KAYNAKÇA 1) MEGEP (2008), Ofsette Kesim Pilyaj ve Perforaj, Ankara. 2) MEGEP (2008), Kutu Reprodüksiyonu, Ankara.
