Alternatv eredet energiahordoz gzok metrolgija Fk Judit Metrolgiai
- Slides: 17
Alternatív eredetű energiahordozó gázok metrológiája Fükő Judit Metrológiai Világnap 2015. május 20.
ENG 01 és ENG 54: Biogas metrology 1 -2. - az energiahordozó gázok körének bővítési igénye – „greening of gas” – Renewable Energy Directive 2009/28/EC, melynek célkitűzése az, hogy 2020 -ra az energia fogyasztás 20% -át ill. az üzemanyagok esetén 10%-át a megújuló energia források adják. Metrológiai Világnap 2015. május 20.
A projektek céljai - Adatgyűjtés - az Európában előforduló különböző eredetű energiahordozó gázok eredetének, összetételének specifikálása és vizsgálatuk metrológiai hátterének létrehozása. Az érintett gázok - jellemzően egyrészt a szén- és a kőolajipar melléktermékeként jelentkező, földgáztól eltérő összetételű, gázok (coal-mine, refinery és syngas), - másrészt a szemétlerakó helyeken ill. szennyvíz iszapból fermentációval képződő, különböző mértékben iparilag kezelt, gázok. Metrológiai Világnap 2015 május 20.
A nem hagyományos energiahordozó gázok hagyományos gázellátó rendszerbe való beinjektálásának gyakorlati megvalósításához és a gépjárművekben üzemanyagként való felhasználásukhoz a fűtőérték, és más fizikai jellemzők egységes (ISO szabvány szerinti) meghatározása szükséges. Metrológiai Világnap 2015 május 20.
MKEH kompetenciája Mérési képességünket nemzetközi kulcsösszehasonlító mérésekben bizonyítottuk. CCQM-K 1. e, f, g (1998) és CCQM-K 23. A, B, C (2004), CCQM-K 118 (2015). Használati etalon földgáz minta kalibrálás a hazai gázellátó rendszer számára a 90 -es évektől folyamatosan működik a Hatóságon. Hazai igény A folyamatosan bővülő hazai biogáz ipar technológiai fejlődése: – túllépni a helyi felhasználást. Ehhez szabványos háttér szükséges. Metrológiai Világnap 2015. május 20.

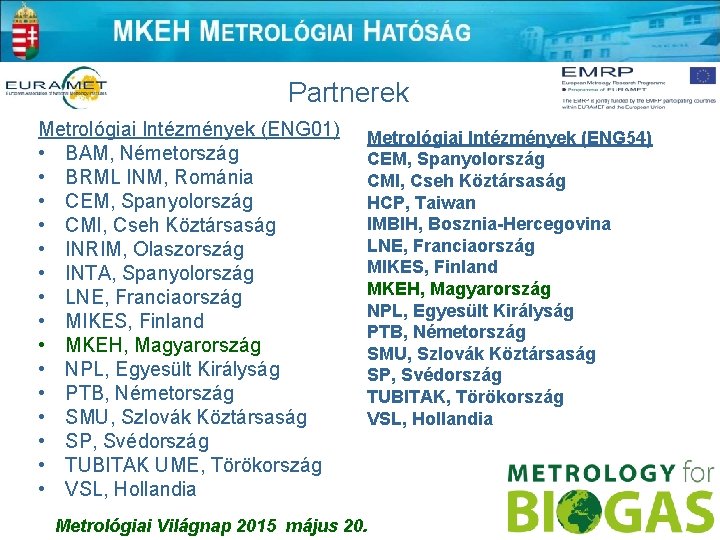

Partnerek Metrológiai Intézmények (ENG 01) • BAM, Németország • BRML INM, Románia • CEM, Spanyolország • CMI, Cseh Köztársaság • INRIM, Olaszország • INTA, Spanyolország • LNE, Franciaország • MIKES, Finland • MKEH, Magyarország • NPL, Egyesült Királyság • PTB, Németország • SMU, Szlovák Köztársaság • SP, Svédország • TUBITAK UME, Törökország • VSL, Hollandia Metrológiai Intézmények (ENG 54) CEM, Spanyolország CMI, Cseh Köztársaság HCP, Taiwan IMBIH, Bosznia-Hercegovina LNE, Franciaország MIKES, Finland MKEH, Magyarország NPL, Egyesült Királyság PTB, Németország SMU, Szlovák Köztársaság SP, Svédország TUBITAK, Törökország VSL, Hollandia Metrológiai Világnap 2015 május 20.

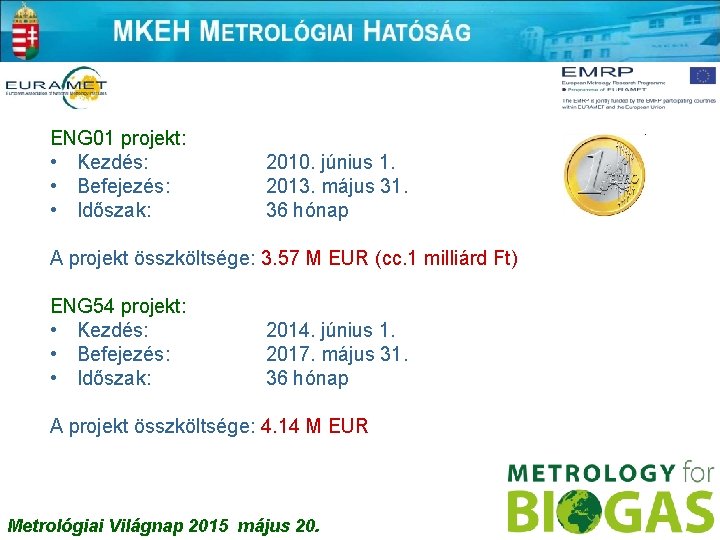

ENG 01 projekt: • Kezdés: • Befejezés: • Időszak: 2010. június 1. 2013. május 31. 36 hónap A projekt összköltsége: 3. 57 M EUR (cc. 1 milliárd Ft) ENG 54 projekt: • Kezdés: • Befejezés: • Időszak: 2014. június 1. 2017. május 31. 36 hónap A projekt összköltsége: 4. 14 M EUR Metrológiai Világnap 2015 május 20.
MKEH az ENG 01 -ben: • Mérési módszer kidolgozás biológiai eredetű energiahordozó gázok összetételének meghatározására, • „Valódi” (bio)gáz minták mérési eredményeinek szolgáltatása a project számára, • Mérési módszer kidolgozás biogáz kén-hidrogén szennyező tartalmának meghatározásra, Metrológiai Világnap 2015 május 20.
MKEH az ENG 54 -ben: • Kén tartalmú szennyezők mérésére használt mérőeszközök kalibrálására szolgáló gáz hiteles anyagminták készítése gravimetrikus módszerrel biogáz mátrixban. • A hiteles anyagminták stabilitásának vizsgálata a projekt 3 éves időszaka alatt. Metrológiai Világnap 2015 május 20.

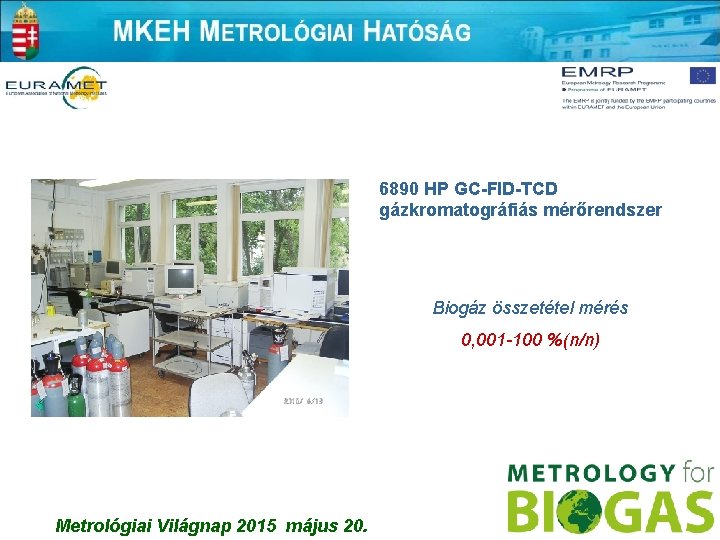

6890 HP GC-FID-TCD gázkromatográfiás mérőrendszer Biogáz összetétel mérés 0, 001 -100 %(n/n) Metrológiai Világnap 2015 május 20.
Eredmények ENG 01: • Mérési módszer kidolgozás biológiai eredetű energiahordozó gázok összetételének meghatározására a HP 6890 GC-TCD-FID gázkromatográfiás mérőrendszeren. Metrológiai Világnap 2015 május 20.
Biogáz minta szolgáltatás Biometán üzemanytöltő állomás - Zalavíz Zrt, Zalaegerszeg A biometánt anaerob fermentációval állítják elő lakossági szennyvízből a víztisztító üzemben. Tisztítás, szárítás után 200 bar nyomásra kompresszálják.
Biometán összetétel Összetevő Koncentráció Mérési bizonytalanság %(mol/mol) Metán Szén-dioxid Nitrogén Etán Víz 97, 120 2, 096 0, 784 <0, 001 Metrológiai Világnap 2015 május 20. ± 0, 010 ± 0, 022 ± 0, 008 ± 0, 001

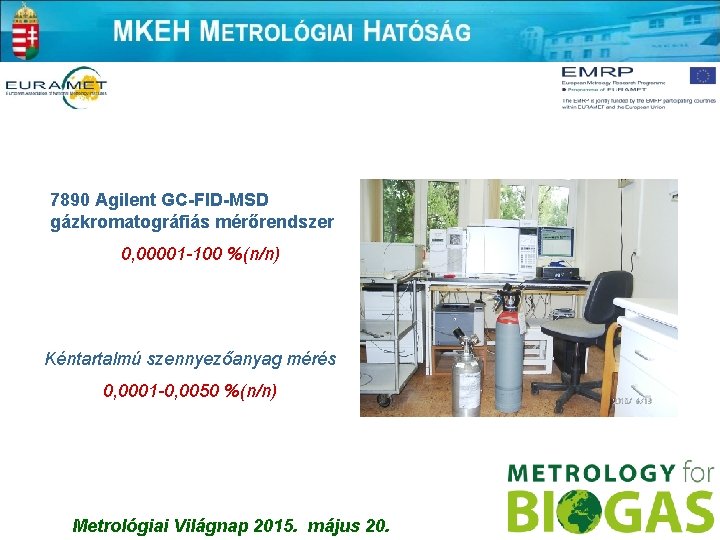

7890 Agilent GC-FID-MSD gázkromatográfiás mérőrendszer 0, 00001 -100 %(n/n) Kéntartalmú szennyezőanyag mérés 0, 0001 -0, 0050 %(n/n) Metrológiai Világnap 2015. május 20.
Eredmények ENG 54: Kalibráló gázkeverékek készítése biogáz mátrixban kéntartalmú vegyületek mérésére: - Gravimetrikus bemérés tiszta folyadék és gáz fázisból. - GC-MSD és GC-FID mérési módszer: -kén-hidrogén, -tetrahidro-thiofén, THT -etil-metil-szulfid nitrogén, metán és széndioxid mátrixban: 1 – 5 ppm (mol/mol). További feladatok: • Kalibráló gázkeverékek stabilitásának vizsgálata, Metrológiai Világnap 2015. május 20.

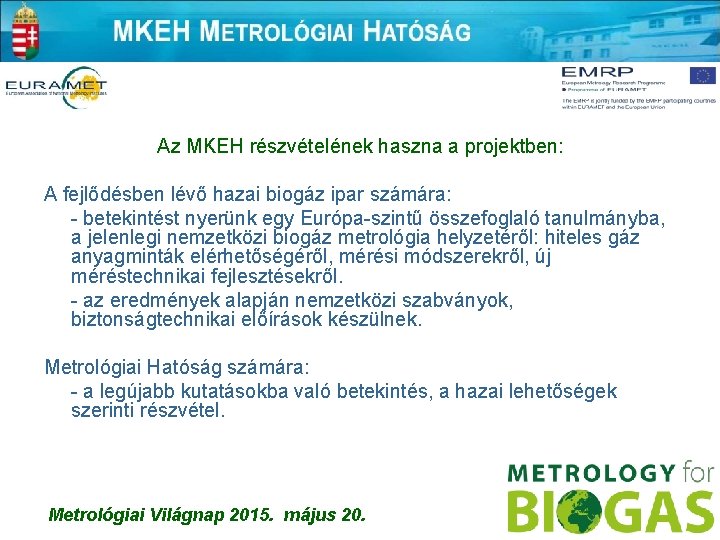

Az MKEH részvételének haszna a projektben: A fejlődésben lévő hazai biogáz ipar számára: - betekintést nyerünk egy Európa-szintű összefoglaló tanulmányba, a jelenlegi nemzetközi biogáz metrológia helyzetéről: hiteles gáz anyagminták elérhetőségéről, mérési módszerekről, új méréstechnikai fejlesztésekről. - az eredmények alapján nemzetközi szabványok, biztonságtechnikai előírások készülnek. Metrológiai Hatóság számára: - a legújabb kutatásokba való betekintés, a hazai lehetőségek szerinti részvétel. Metrológiai Világnap 2015. május 20.

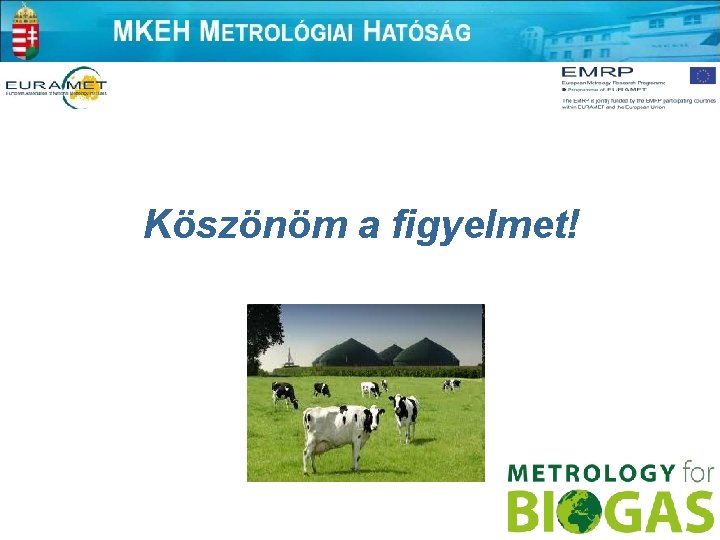

Köszönöm a figyelmet!
