Almacenamiento y acopio de subproductos rea Prevencin de
Almacenamiento y acopio de subproductos Área Prevención de Riesgos y Medio Ambiente
Contenidos 1. ¿Para qué es un instructivo de almacenamiento y acopio de subproductos? 2. Cómo se relaciona con la política integral de la empresa 3. Objetivo 4. Alcance 5. Responsabilidades 6. Terminología 7. Descripción de actividades 8. Lista de verificación

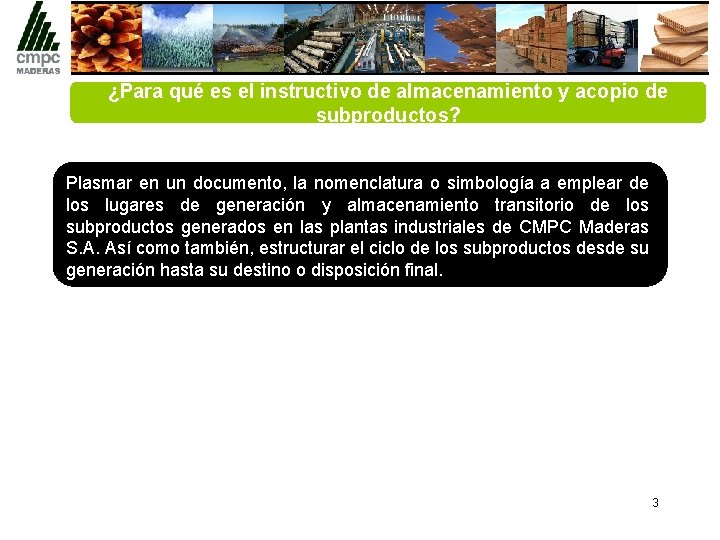

¿Para qué es el instructivo de almacenamiento y acopio de subproductos? Plasmar en un documento, la nomenclatura o simbología a emplear de los lugares de generación y almacenamiento transitorio de los subproductos generados en las plantas industriales de CMPC Maderas S. A. Así como también, estructurar el ciclo de los subproductos desde su generación hasta su destino o disposición final. 3

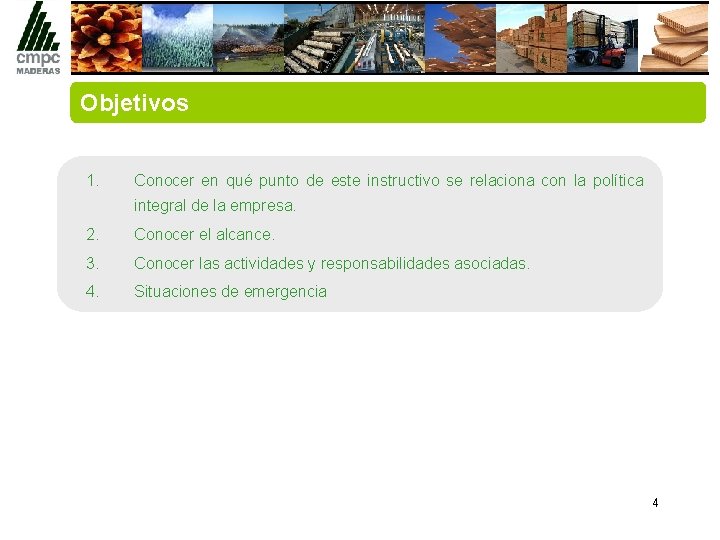

Objetivos 1. Conocer en qué punto de este instructivo se relaciona con la política integral de la empresa. 2. Conocer el alcance. 3. Conocer las actividades y responsabilidades asociadas. 4. Situaciones de emergencia 4
¿Cómo se relaciona con la política de la empresa? ¿Por qué? La “ORGANIZACIÓN” se comprometió a cuidar los recursos y tener un desarrollo sustentable
¿Cómo se relaciona con la política de la empresa?
¿Cómo se relaciona con la política de la empresa? ¿Por qué? La “ORGANIZACIÓN” quiere certificarse con una normativa ambiental Se quiere implementar un sistema de Gestión Ambiental basado en ISO 14001: 2004 Prevención de la contaminación: Uso de procesos, prácticas, materiales o productos que evitan, reducen o controlan la contaminación, y el eficiente de recursos.
¿Cómo se relaciona con la política de la empresa? ¿Cómo evitar o minimizar los impactos ambientales negativos en el Medio Ambiente y dar cumplimiento a los Política Integral de la empresa? Conociendo los aspectos e impactos ambientales que producen nuestras actividades y con el cumplimiento estricto de los instructivos establecidos.
Antes recordemos los conceptos ambientales Aspecto Ambiental: Elemento de las actividades, productos o servicios de una organización que puede interactuar con el Medio Ambiente Impacto Ambiental: Cualquier cambio en el Medio Ambiente, sea adverso o beneficioso, que es resultado total o parcial de las actividades, productos o servicios de la organización. 9
Antes recordemos los conceptos ambientales Aspecto Ambiental: Elemento de las actividades, productos o servicios de una organización que puede interactuar con el Medio Ambiente • Generación sólidos de residuos • Mezcla de subproductos con sustancias peligrosas • Dispersión de subproductos • Disposición incorrecta subproductos de Impacto Ambiental: Cualquier cambio en el Medio Ambiente, sea adverso o beneficioso, que es resultado total o parcial de las actividades, productos o servicios de la organización. • Alteración de la calidad del suelo • Alteración de la calidad del agua • Alteración de la calidad del aire • Agotamiento de los recursos • Molestia a la comunidad • Alteración de la calidad de aguas lluvias 10 • Pérdida de recursos
¿Cuál es el alcance de este instructivo? Será de aplicación para aquellos que tengan o se relacionen con alguna o más etapas dentro del ciclo de los subproductos, vale decir, generación, almacenamiento, acopio y distribución. 11
Responsabilidades Jefe de Operaciones o Jefe de Planificación y Materias Primas Supervisor de áreas Será el responsable de la generación de subproductos en las áreas de descortezado, aserrío y reproceso, por lo que deberá velar que el subproducto generado se encuentre óptimo para ser utilizado como biomasa. Les corresponderá verificar en terreno que, la generación y disposición de los subproductos generados se encuentren bajo los estándares de cada planta, y alertar desvíos cuando se presenten a su jefatura directa.
Responsabilidades Empresa de Servicios (EESS) a cargo Jefe de Logística y Despacho Experto en Prevención de Riesgos de la planta y Encargado de Medio Ambiente Dependiendo de la función que se le haya encomendado, tendrá relación de acuerdo al área en que se encuentre dentro de cada planta, deberá velar que sus actividades no alteren de forma adversa la calidad del subproducto generado. Serán los responsables de coordinar los destinos finales de los subproductos generados en sus respectivas plantas, así como también de coordinar entre plantas, el abastecimiento de biomasa en caso de necesitar algún subproducto en específico. Deberán alertar desvíos de acuerdo a lo establecido en este instructivo y asesorar en temas ambientales y/o legales de acuerdo a las operaciones y actividades expuestas en el presente documento.
Terminología Acopio a piso en condiciones normales: Lugares de acopio establecidos por cada planta. Acopio a piso en condiciones anormales: Lugares de acopio establecidos por cada planta en condiciones anormales de operación. Administración de excedentes: Corresponde a la gestión del destino final de aquellos excedentes de subproductos generados en las plantas industriales de Aserraderos Mulchén y Nacimiento. Barrido de cancha: residuos de corteza mezclado con barro y arena, arrastrados por equipos rodantes producto de la limpieza de las canchas de riego de trozo. 14
Terminología Bins: Almacenamiento transitorio aéreo con sistema de compuerta. Bunker: Acopio a nivel de Suelo delimitado por paredes con carga automática y máquinas. Sustrato a partir de corteza de pino: Se puede definir como el resultado de un proceso de humificación de la materia orgánica, bajo condiciones controladas, convirtiéndose en un rico nutriente para el suelo. Sus componentes aportan al suelo los nutrientes que las plantas necesitan, permiten mejorar su estructura y utilizado en forma permanente impide la erosión. Los excedentes que se generen en las plantas industriales como: corteza sucia y lodos califican para ser aprovechados por esta vía de reciclaje. 15
Terminología Condición normal: Se entenderá por la ejecución de las actividades sin presentar desvíos y de acuerdo a lo establecido en el presente documento. Condición anormal: Se entenderá por aquellas fallas en la logística de operación origen, ruta o destino sobre el manejo y gestión de subproductos. En el caso particular de planta Paneles además, se entenderá cuando su destinatario final CELPAC, presente inconvenientes en la recepción de subproductos. Corteza limpia: Subproducto generado en el proceso de descortezado, que puede ser empleado como parte de la mezcla de biomasa para la operación de las calderas internas o para venta a terceros. 16
Terminología Corteza Sucia: Subproducto generado en el proceso de descortezado, que puede ser empleado para sustrato y/o biomasa. Manga: Dispositivo de descarga en línea idealmente sobre rampla. Lodo: Es una mezcla líquida o semilíquida de agua y tierra o sedimentos, analizado según el D. S. 148 y no tiene características de peligrosidad. Silo: Lugar de almacenamiento a nivel de suelo con sistema de carga y descarga automática. 17
Terminología Subproducto: Todo producto distinto al principal, que se genera en un proceso productivo y tiene un mercado estable y por ende debe cumplir con todos los procedimientos legales y estándares que correspondan para su comercialización como tal. Para el caso específico de CMPC Maderas, define como subproductos a: virutas, despuntes, astilla pulpable, astilla seca de Remanufactura, aserrín, lodos, corteza y cenizas. 18

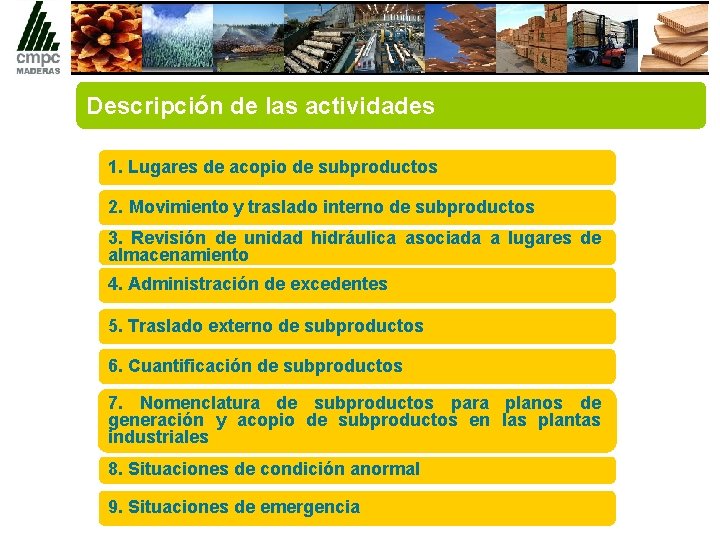

Descripción de las actividades 1. Lugares de acopio de subproductos 2. Movimiento y traslado interno de subproductos 3. Revisión de unidad hidráulica asociada a lugares de almacenamiento 4. Administración de excedentes 5. Traslado externo de subproductos 6. Cuantificación de subproductos 7. Nomenclatura de subproductos para planos de generación y acopio de subproductos en las plantas industriales 8. Situaciones de condición anormal 9. Situaciones de emergencia

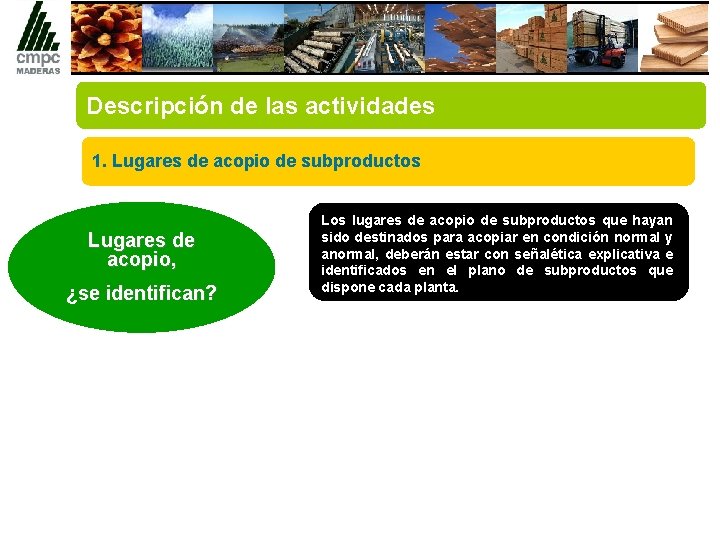

Descripción de las actividades 1. Lugares de acopio de subproductos Lugares de acopio, ¿se identifican? Los lugares de acopio de subproductos que hayan sido destinados para acopiar en condición normal y anormal, deberán estar con señalética explicativa e identificados en el plano de subproductos que dispone cada planta.
Descripción de las actividades 2. Movimiento y traslado interno de subproductos ¿Con quién se trasladan los subproductos? Los movimientos de subproductos al interior de las plantas industriales, deberán ser realizados por medio de maquinarias con permisos de circulación y autorizaciones vigentes, y siempre velar que el subproducto no sufra alteraciones. ¿Qué debe procurar? Evitar que se mezcle con productos químicos, plásticos u otro que pueda contaminar o alterar su condición original de estos subproductos, ya sea para destinarlos como biomasa o sustrato. Así como también, para aquellos elementos que son de fácil dispersión, deberán estar contenidos herméticamente de preferencia, si no es posible, emplear mallas para cubrir y proteger el subproducto, para así evitar su esparcimiento.
Descripción de las actividades 3. Revisión de almacenamiento unidad hidráulica asociada a lugares de ¿Qué hacer si se presentan derrames? Si la unidad hidráulica presenta derrames de lubricantes, petróleo u otro, deberá ser reportado de acuerdo al Instructivo de derrames y fugas. Y en el lugar de descarga… Por otro lado, si el lugar de descarga de subproducto presenta anomalías, fallas, fugas igualmente deberá reportar de acuerdo al Instructivo de derrames y fugas. El supervisor a cargo del área, deberá informar de forma inmediata a su jefatura directa para buscar una solución en el corto plazo.
Descripción de las actividades 4. Administración de excedentes ¿Qué significa? ¿Cuál es su destino? Corresponde a la administración de aquellos excedentes de subproducto generado en el proceso de descortezado, que no son empleados para biomasa en la propia instalación. Son derivados como destino final a otras plantas de CMPC Maderas y/o como venta externa. Dentro de los subproductos que se consideran como excedentes, corresponden a corteza limpia y corteza sucia, en esta última se incluye el barrido de cancha.
Descripción de las actividades 5. Traslado externo de subproductos ¿Cuáles son las alternativas? Para la ejecución de la logística y distribución de subproductos hacia el exterior de las plantas industriales, se realiza de acuerdo a las siguientes alternativas: i. Traslado entre plantas, para abastecimiento de calderas a biomasa. ii. Venta externa como subproducto para calderas a biomasa. iii. Venta externa como sustrato. iv. Venta externa como materia prima para fabricación de tableros particulados. v. Venta externa como materia prima para fabricación de pellets. vi. Traslado a lugares de acopio externo para triturado de despuntes y/o tamizado de corteza sucia.

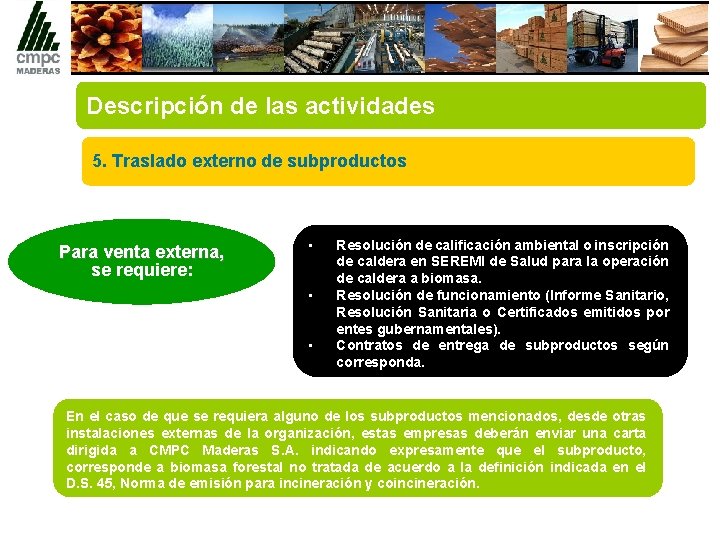

Descripción de las actividades 5. Traslado externo de subproductos Para venta externa, se requiere: • • • Resolución de calificación ambiental o inscripción de caldera en SEREMI de Salud para la operación de caldera a biomasa. Resolución de funcionamiento (Informe Sanitario, Resolución Sanitaria o Certificados emitidos por entes gubernamentales). Contratos de entrega de subproductos según corresponda. En el caso de que se requiera alguno de los subproductos mencionados, desde otras instalaciones externas de la organización, estas empresas deberán enviar una carta dirigida a CMPC Maderas S. A. indicando expresamente que el subproducto, corresponde a biomasa forestal no tratada de acuerdo a la definición indicada en el D. S. 45, Norma de emisión para incineración y coincineración.
Descripción de las actividades 6. Cuantificación de subproductos ¿Software empleado? ¿Qué información es necesaria? Para la cuantificación de los subproductos en las distintas instalaciones de CMPC Maderas, entiéndase plantas de Aserraderos, Remanufacturas y Paneles, se realizan mediante un software llamado Subvar En el cual se tiene la información de: 1. 2. 3. 4. 5. volumen (m 3 aparentes despachados), número de guía de despacho, producto, cliente y destino.
Descripción de las actividades 7. Nomenclatura de subproductos para planos de generación y acopio de subproductos en las plantas industriales i. Lugar de generación y acopio: Se deberá colocar el símbolo indicado de acuerdo a la tabla que sigue.

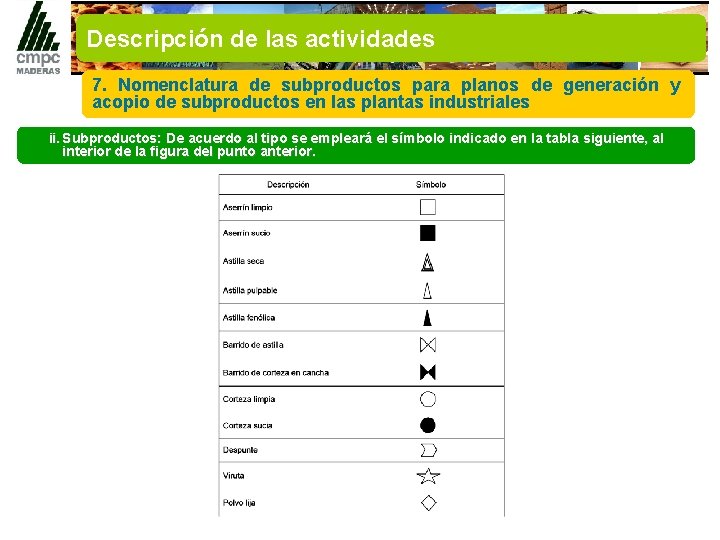

Descripción de las actividades 7. Nomenclatura de subproductos para planos de generación y acopio de subproductos en las plantas industriales ii. Subproductos: De acuerdo al tipo se empleará el símbolo indicado en la tabla siguiente, al interior de la figura del punto anterior.

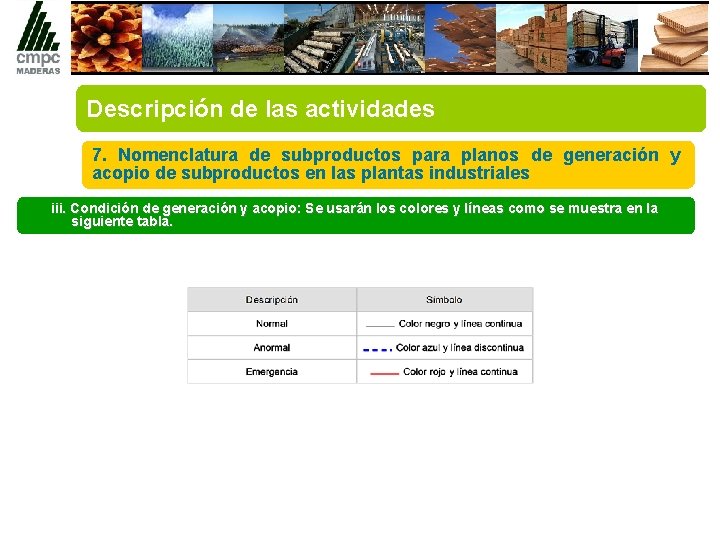

Descripción de las actividades 7. Nomenclatura de subproductos para planos de generación y acopio de subproductos en las plantas industriales iii. Condición de generación y acopio: Se usarán los colores y líneas como se muestra en la siguiente tabla.

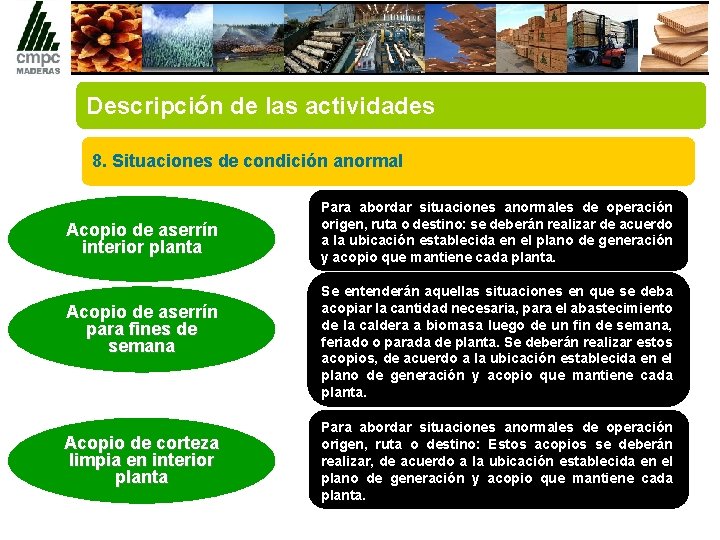

Descripción de las actividades 8. Situaciones de condición anormal Acopio de aserrín interior planta Acopio de aserrín para fines de semana Acopio de corteza limpia en interior planta Para abordar situaciones anormales de operación origen, ruta o destino: se deberán realizar de acuerdo a la ubicación establecida en el plano de generación y acopio que mantiene cada planta. Se entenderán aquellas situaciones en que se deba acopiar la cantidad necesaria, para el abastecimiento de la caldera a biomasa luego de un fin de semana, feriado o parada de planta. Se deberán realizar estos acopios, de acuerdo a la ubicación establecida en el plano de generación y acopio que mantiene cada planta. Para abordar situaciones anormales de operación origen, ruta o destino: Estos acopios se deberán realizar, de acuerdo a la ubicación establecida en el plano de generación y acopio que mantiene cada planta.

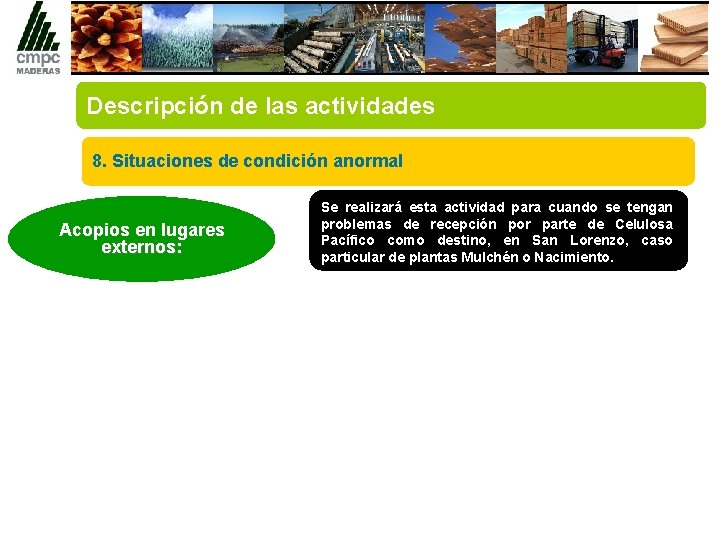

Descripción de las actividades 8. Situaciones de condición anormal Acopios en lugares externos: Se realizará esta actividad para cuando se tengan problemas de recepción por parte de Celulosa Pacífico como destino, en San Lorenzo, caso particular de plantas Mulchén o Nacimiento.
Descripción de las actividades 9. Situaciones de emergencia Problemas de recepción de Celulosa del Pacífico: Fallas de los equipos de trasvasije: Se destinarán al vertedero de Mulchén u otro autorizado, para disponer el polvo de lija, cuando Celulosa presente problemas en su sistema de alimentación. Se deberán disponer los subproductos de acuerdo al plano de generación y acopio que mantiene cada planta.
Descripción de las actividades 8. Situaciones de emergencia ¿Cómo se reporta? Cuando suceda algunos de los puntos mencionados anteriormente, se deberán informar de acuerdo “Reporte de investigación de incidentes”.
10 Consultas… Gracias. 34
10 EVALUACIÓN 1. Conteste con una “V” si es verdadero o una “F” si es falso. 2. Máximo 100 puntos y aprobación con un 80% 35
