Algoritmi e Strutture Dati Mod B Algoritmi su
Algoritmi e Strutture Dati (Mod. B) Algoritmi su grafi Ricerca in profondità (Depth-First Search) Parte IV
Algoritmo per il calcolo delle CFC 1 DFS(G) 2 Calcola il grafo trasposto GT 3 DFS(GT) ma esaminando i vertici in ordine decrescente di tempo f[v] di fine visita 4 fornisci i vertici di ogni albero della foresta DF prodotta al passo 3 come una diversa CFC
Correttezza di CFC(G) Teorema: CFC(G) calcola correttamente le componenti fortemente connesse del grafo orientato G. Dimostrazione: Per induzione sul numero di alberi DF trovati durante la DFS di GT, dimostriamo che i vertici di ogni albero DF formano una CFC. Ipotesi induttiva: Ogni albero DF prodotto è una CFC. Passo Base: inizialmente non ci sono alberi precedenti. L’ipotesi induttiva vale banalmente. Infatti: La radice r dell’ultimo albero DF è il vertice terminato per ultimo in tutto il grafo G. r raggiunge in G tutti i vertici del suo albero DF i vertici che r raggiunge in GT sono quelli che lo raggiungono in G, quindi otteniamo una CFC di G.

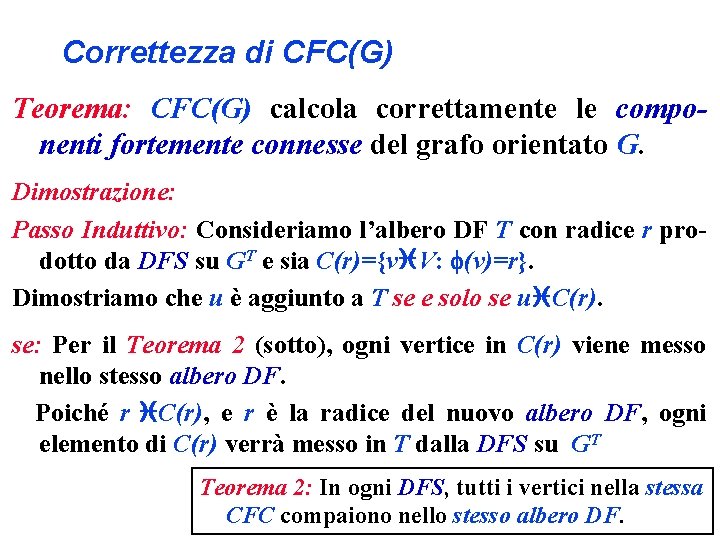

Correttezza di CFC(G) Teorema: CFC(G) calcola correttamente le componenti fortemente connesse del grafo orientato G. Dimostrazione: Passo Induttivo: Consideriamo l’albero DF T con radice r prodotto da DFS su GT e sia C(r)={v V: (v)=r}. Dimostriamo che u è aggiunto a T se e solo se u C(r). se: Per il Teorema 2 (sotto), ogni vertice in C(r) viene messo nello stesso albero DF. Poiché r C(r), e r è la radice del nuovo albero DF, ogni elemento di C(r) verrà messo in T dalla DFS su GT Teorema 2: In ogni DFS, tutti i vertici nella stessa CFC compaiono nello stesso albero DF.
Correttezza di CFC(G) Teorema: CFC(G) calcola correttamente le componenti fortemente connesse del grafo orientato G. Dimostrazione: Dimostriamo che u è aggiunto a T se e solo se u C(r). solo se: Dimostriamo che ogni vertice w tale che f[ (w)] < f[r] o f[ (w)] < f[r] non è posto in T. Per induzione sul numero di alberi costruiti, ogni w tale che f[ (w)] > f[r] non è posto in T, poiché quando r è selezionato dal ciclo in DFS, w è già stato messo nell’albero con radice (w). Ogni w tale che f[ (w)] < f[r] non può essere posto in T, se così fosse, allora w r e dalla formula (1) e da r = (r) segue che f[ (w)] f[ (r)]= f[r], che contraddice f[ (w)] < f[r]. u v implica che f[ (v)] f[ (u)] (1)
Correttezza di CFC(G) Teorema: CFC(G) calcola correttamente le componenti fortemente connesse del grafo orientato G. Dimostrazione: Dimostriamo che u è aggiunto a T se e solo se u C(r). solo se: Ogni w tale che f[ (w)] < f[r] non può essere posto in T, se così fosse, allora w r e dalla formula (1) e da r = (r) segue che f[ (w)] f[ (r)]= f[r], che contraddice f[ (w)] < f[r]. Quindi, T contiene solo quei vertici u per i quali f[ (u)]= r. Cioè, T è proprio uguale alla componenete fortemente connessa C(r), e ciò completa la dimostrazoine

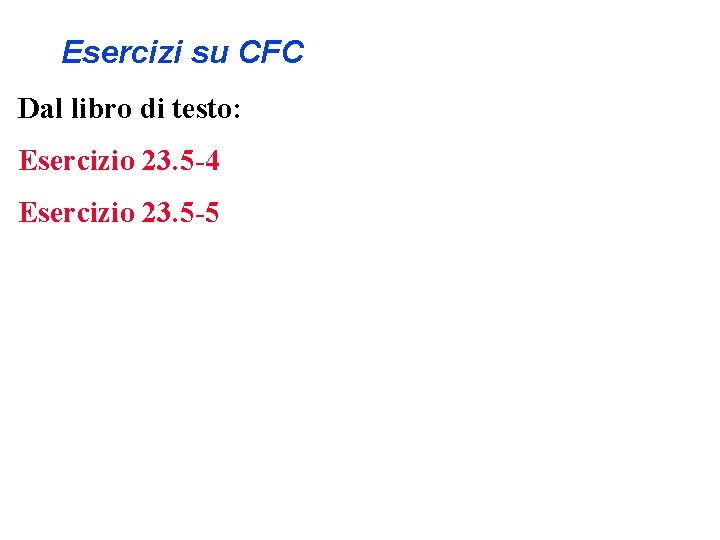

Esercizi su CFC Dal libro di testo: Esercizio 23. 5 -4 Esercizio 23. 5 -5
Altre proprietà dei grafi Caratterizzazione di alcune importanti proprietà dei grafi: • Percorso di Eulero • Circuito di Eulero • Cicli di Hamilton e alcune loro applicazioni!
Circuito di Eulero e Percorso di Eulero • Un circuito di Eulero di un grafo G è un circuito in G che visita ogni arco di G esattamente una volta. • Una percorso di Eulero di un grafo G è un percorso aperto in G che visita ogni arco di G esattamente una volta.
Circuito di Eulero • Un vertice v si dice dispari se grad(v) è dispari. • Un vertice v si dice pari se grad(v) è pari. Teorema: Sia G un grafo connesso. Allora G ha un circuito di Eulero se e solo se ogni vertice di G è pari.
Dimostrazione ¶ Se G ha un circuito di Eulero, allora (il grado di) ogni vertice di G è pari. • In un circuito di Eulero, un vertice è incontrato e poi abbandonato da un arco differente, quindi per ogni visita di un vertice, sono necessari due archi. Vale anche per il vertice di partenza e arrivo. • La somma degli archi per ogni vertice deve quindi essere pari.
Dimostrazione · Se (il grado di) ogni vertice di G è pari, allora G ha un circuito di Eulero. • Lo dimostriamo fornendo una procedura generale per costruire un circuito di Eulero, assumendo la condizione sopra.
Dimostrazione · Se (il grado di) ogni vertice di G è pari, allora G ha un circuito di Eulero. • Lo dimostriamo fornendo una procedura generica per costruire un circuito di Eulero che assume la condizione sopra. ¶ Usiamo DFS per trovare i circuiti, eliminando via ogni arco attreversato. · Appena ritorniamo al vertice di partenza, se esistono altri archi, scegliamo uno dei vertici del ciclo trovato per cui esiste ancora un arco. Altrimenti termina. ¸ Torniamo al passo
Fusione di Circuiti
Fusione di Circuiti: esempio
Algoritmo per il circuito di Eulero ¶ Usiamo DFS per trovare i circuiti, eliminando via ogni arco attreversato. · Appena ritorniamo al vertice di partenza, se esistono altri archi, scegliamo uno dei vertici del ciclo trovato per cui esiste ancora un arco. Altrimenti va la passo ¸ Torniamo al passo ¹ Fondiamo, nei vertici comuni, i circuiti trovati in un unico circuito come visto prima.

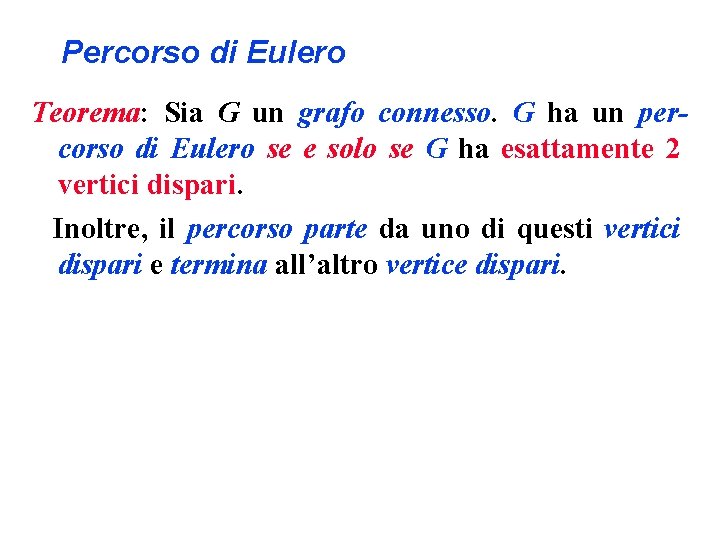

Percorso di Eulero Teorema: Sia G un grafo connesso. G ha un percorso di Eulero se e solo se G ha esattamente 2 vertici dispari. Inoltre, il percorso parte da uno di questi vertici dispari e termina all’altro vertice dispari.
G ha 2 vertici dispari G ha un percorso di Eulero Ogni vertice di H è pari H ha un circuito di Eulero
Cicli Hamiltoniani • An ciclo Hamiltoniano di un grafo G è un ciclo in G che visita ogni vertice di G esattamente una volta. • Applicazione: Il commesso viaggiatore. • Trovare un ciclo Hamiltoniano in un grafo è un “problema molto complesso”.
