Tujuan n Setelah menyelesaikan bab ini, anda diharapkan dapat: Mengerti tentang algoritma n Membuat algoritma dari suatu permasalahan n Mengerti tentang flowchart n Membuat flowchart dari suatu permasalahan. n

Tahapan Pembuatan Program n Mengerti permasalahan yang akan diselesaikan. Input layout n Proses-proses n Output layout n n n Menganalisa penyelesaian masalah Membuat algoritma dan flowchart Menulis program Melakukan testing program selesai Membuat dokumentasi

Algoritma n n n Adalah inti dari ilmu komputer Algoritma adalah gambaran langkah dari penyelesaian suatu masalah Problem = langkah-langkah penyelesaian Algoritma adalah blueprint dari program. Sebaiknya disusun sebelum membuat program

Algoritma n Kriteria suatu algoritma: n Complete n Lengkap n Precise n Tepat n : mulai dari awal hingga akhir : urutan langkah demi langkah sistematis Finite n Terbatas : tidak terjadi perulangan yang tidak ada batasnya

Contoh Algoritma 1 n Mengirim surat kepada teman : 1. 2. 3. 4. 5. 6. 7. 8. Tulis surat pada secarik kertas surat Ambil sampul surat Masukkan surat ke dalam sampul Tutup sampul surat menggunakan perekat Jika kita ingat alamat teman tersebut, maka tulis alamat pada sampul surat. Jika tidak ingat, lihat buku alamat, kemudian tulis alamat pada sampul surat Tempel perangko pada surat Bawa surat ke kantor pos untuk diposkan

Contoh Algoritma 2 n Mencari akar bulat positif dari bilangan bulat (integer) positif a : 1. 2. 3. 4. 5. 6. Masukkan bilangan bulat positif a Berikan harga awal x sama dengan 1 Hitung y sebesar x * x Jika y SAMA DENGAN a maka cetak x sebagai akar dari a. Selesai Jika y TIDAK SAMA DENGAN a maka tambah nilai x dengan 1 Kembali ke langkah 3.

Flowchart n n Bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah Merupakan cara penyajian dari suatu algoritma

Flowchart n Ada 2 macam Flowchart : System Flowchart urutan proses dalam system dengan menunjukkan alat media input, output serta jenis media penyimpanan dalam proses pengolahan data. n Program Flowchart urutan instruksi yang digambarkan dengan symbol tertentu untuk memecahkan masalah dalam suatu program n

Contoh System Flowchart

Contoh Program Flowchart

Simbol-simbol Flowchart n n n Flow Direction Symbols (Simbol penghubung alur) Processing Symbols (Simbol proses) Input-output Symbols (Simbol inputoutput)

Flow Direction Symbols n Simbol arus/flow n n Simbol communication link n n Untuk menyatakan bahwa adanya transmisi suatu data/informasi dari satu lokasi ke lokasi lainnya Simbol Connector n n Untuk menyatakan jalannya arus proses Untuk menyatakan sambungan dari satu proses ke proses lainnya dalam halaman/lembar yang sama Simbol Offline Connector n Untuk menyatakan sambungan dari satu proses ke proses lainnya dalam halaman/lembar yang berbeda

Processing Symbols n Simbol Proses n n Simbol Manual n n Untuk menyatakan suatu tindakan/proses yang tidak dilakukan oleh komputer Simbol Decision/Logika n n Untuk suatu tindakan/proses yang dilakukan oleh komputer Untuk menunjukkan suatu kondisi tertentu yang akan menghasilkan dua kemungkinan jawaban : YA/TIDAK Simbol Predefined Process n Untuk menyatakan pnyediaan tempat penyimpanan suatu pengolahan untuk memberi harga awal

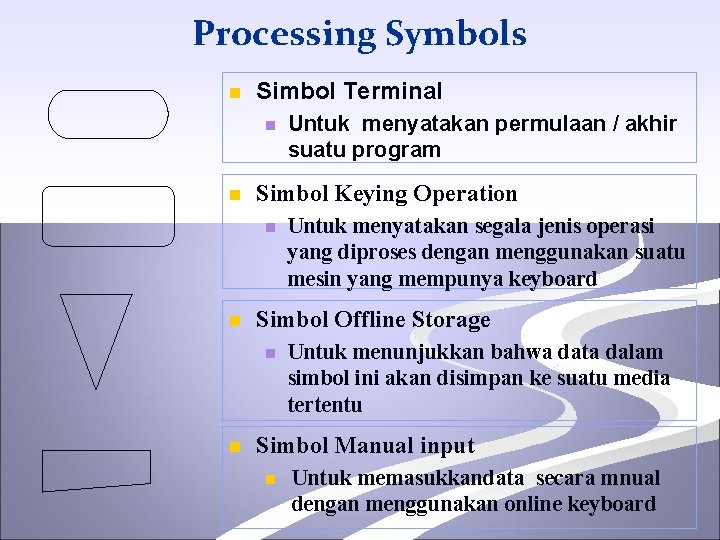

Processing Symbols n Simbol Terminal n n Simbol Keying Operation n n Untuk menyatakan segala jenis operasi yang diproses dengan menggunakan suatu mesin yang mempunya keyboard Simbol Offline Storage n n Untuk menyatakan permulaan / akhir suatu program Untuk menunjukkan bahwa data dalam simbol ini akan disimpan ke suatu media tertentu Simbol Manual input n Untuk memasukkandata secara mnual dengan menggunakan online keyboard

Input-output Symbols n Simbol Input-Output n n Simbol Punch Card n n Untuk menyatakan proses input dan output dengan jenis peralatannya Untuk menyatakan input berasal ari kartu atau output ditulis ke kartu Simbol Magnetic –tape unit n Untuk menyatakan input berasal dari pita magnetic atau output disimpan ke pita magnetic

Input-output Symbols n Simbol Disk Storage n n Simbol Document n n Untuk menyatakan input berasal dari disk atau output disimpan ke disk Untuk mencetak laporan ke printer Simbol Display n Untuk menyatakan peralatan output yang digunakan berupa layar (video, komputer)

Pembuatan Flowchart n n n Tidak ada kaidah yang baku. Flowchart = gambaran hasil analisa suatu masalah Flowchart dapat bervariasi antara satu pemrogram dengan pemrogram lainnya. Secara garis besar ada 3 bagian utama : Input n Proses n Output n

Pembuatan Flowchart n n n Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat. Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untuk memperjelas. Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END

Contoh Flowchart

Contoh Flowchart

Latihan (1) 1. 2. 3. 4. 5. Buatlah algoritma untuk menghitung luas dan kelilingkaran. Dengan masukan berupa jari-jari. Buatlah flowchart dari algoritma pada soal no 1 diatas. Buatlah program untuk flowchart no 2. Buatlah algoritma seperti soal no 1, dengan menambahkan pilihan untuk mencoba lagi atau tidak. Buat flowchart dari algoritma pada soal no 4 diatas.

Latihan (2) 1. 2. Buat algoritma untuk memilih bilangan terbesar dari 3 buah bilangan. Buat algoritma untuk mengurutkan bilangan (sorting) untuk n buah data (misalnya data nilai mahasiswa).
