ALGORITAM I ODRAVANJE DIMNJAKA ZAKONSKA REGULATIVA Zakon o
- Slides: 36
ALGORITAM I ODRŽAVANJE DIMNJAKA
ZAKONSKA REGULATIVA - Zakon o građenju Zakon o zaštiti od požara Zakon o zapaljivim tekućinama i plinovima Zakon o građevnim proizvodima Zakon o vlasništvu i drugim stvarnim pravima Tehnički propis za dimnjake u građevinama Uredba o održavanju zgrada

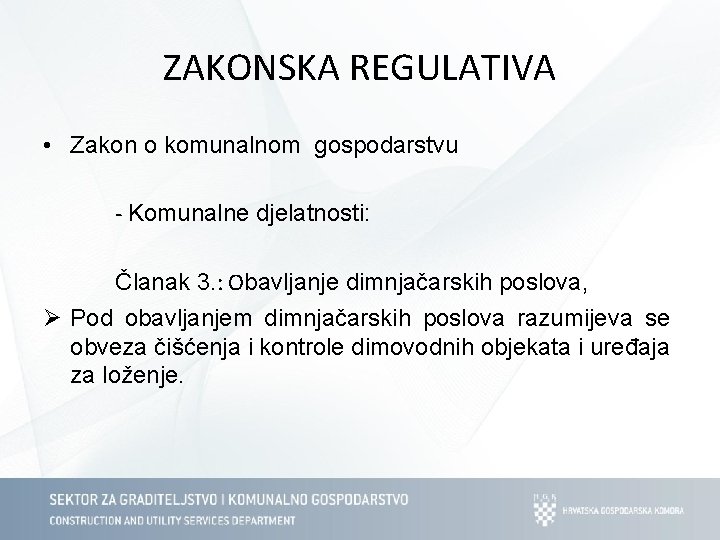

ZAKONSKA REGULATIVA • Zakon o komunalnom gospodarstvu - Komunalne djelatnosti: Članak 3. : Obavljanje dimnjačarskih poslova, Ø Pod obavljanjem dimnjačarskih poslova razumijeva se obveza čišćenja i kontrole dimovodnih objekata i uređaja za loženje.
ALGORITAM DIMNJAKA

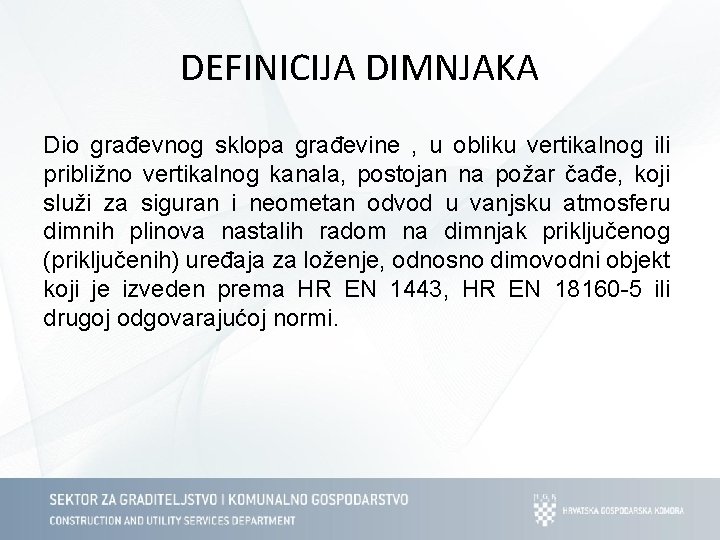

DEFINICIJA DIMNJAKA Dio građevnog sklopa građevine , u obliku vertikalnog ili približno vertikalnog kanala, postojan na požar čađe, koji služi za siguran i neometan odvod u vanjsku atmosferu dimnih plinova nastalih radom na dimnjak priključenog (priključenih) uređaja za loženje, odnosno dimovodni objekt koji je izveden prema HR EN 1443, HR EN 18160 -5 ili drugoj odgovarajućoj normi.
PODJELA • Nove građevine • Postojeće građevine
• Nova građevina (VSG) – Projekti • Arhitektonski/Građevinski – Tehnički opis (opisi/zahtjevi: završna obrada, požarna otpornost, pristup dimnjaku) – Program kontrole i osiguranje kvalitete (svojstva proizvoda) – Broj i položaj priključaka – Položaj dimnjaka u građevini – Položaj izlaznog otvora dimnjaka i njegova visina iznad krova i/ili nadvišenja u odnosu prepreke koje se nalaze u prostoru utjecaja izlaznog otvora – Položaj naprava za pristup dimnjaku i pristupa otvorima za kontrolu i čišćenje dimnjaka
• Strojarski – Tehnički opis (uvjeti kompatibilnosti dimnjaka i uređaja za loženje – opis dimnjaka sa dimenzijama i opis svjetlog otvora dimovoda – opis svojstava: » temperatura upotrebljivosti » dopušteni podtlak ili predtlak » postojanost na čađu » postojanost na kondenzat » otpornost na koroziju » otpornost na toplinsku vodljivost » otpornost na požar čađe » karakteristike dimnih plinova – Proračun dimnjaka - sadržaj – Zahtjevi učestalosti kontrole – Zahtjevi za održavanje dimnjaka
– Građevinska dozvola – Izvođenje – Nadzor – Ispitivanje dimnjaka – Tehnički pregled građevine

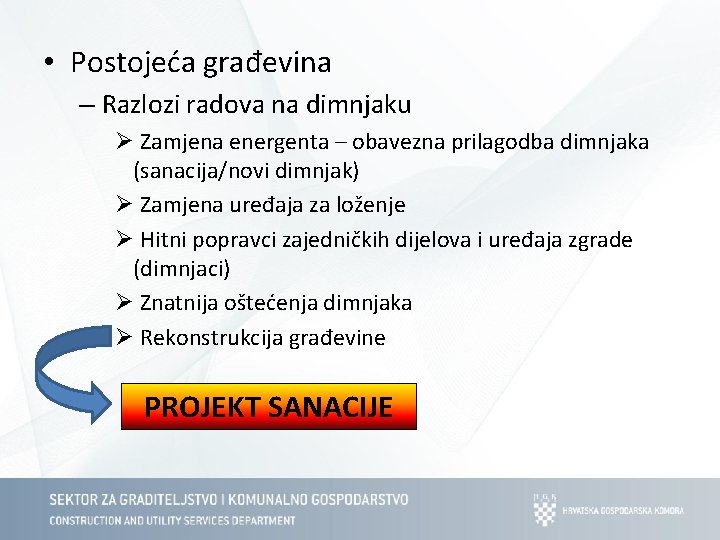

• Postojeća građevina – Razlozi radova na dimnjaku Ø Zamjena energenta – obavezna prilagodba dimnjaka (sanacija/novi dimnjak) Ø Zamjena uređaja za loženje Ø Hitni popravci zajedničkih dijelova i uređaja zgrade (dimnjaci) Ø Znatnija oštećenja dimnjaka Ø Rekonstrukcija građevine PROJEKT SANACIJE
ODRŽAVANJE DIMNJAKA • Odluka o obavljanju dimnjačarskih poslova – načini obavljanja uređeni na lokalnoj razini – u RH ne postoji jedinstvena uredba • Zakon o zaštiti od požara – Vlasnici/korisnici su dužni održavati dimnjake i i uređaje za loženje u ispravnom stanju, te o održavanju moraju posjedovati dokumentaciju • Interni pravilnici o održavanju dimnjaka i uređaja za loženje
ODRŽAVANJE DIMNJAKA • Čišćenje dimnjaka – mehaničko – spaljivanje
ODRŽAVANJE DIMNJAKA • Kontrola dimnjaka – provjera ispravnosti i funkcioniranja dimovodnih objekata i uređaja za loženje, – kontrola povrata dimnih plinova – vizualni pregled dimovodnih objekata, u kojeg je uključeno utvrđivanje prohodnosti, funkcionalnosti odnosno položaja i veličine napuklina i pukotina te drugih oštećenja bitnih za očuvanje tehničkih svojstava sustava dimovodnih objekata i dozrake (LAS sustavi)
ODRŽAVANJE DIMNJAKA – izmjera visine dimnjaka – izmjera priključne cijevi uključujući i „koljena“ – kontrola spoja uređaja za loženje i dimnjaka – kontrola i održavanje otvora za dovod zraka za izgaranje i ventilacija u prostorijama gdje su postavljena trošila ( Test 4 Pa) – mjerenje emisije dimnih plinova (analiza dimnih plinova) – mjerenje volumnog udjela CO u prostoru
ODRŽAVANJE DIMNJAKA – kontrola uvjeta opskrbe zrakom za izgaranje (trošila klase B) – kontrola pri izgradnji dimnjaka (položaj dimnjaka, kontrolnih otvora, visina, pristup…) – evidentiranje – ocjena ispravnosti dimnjaka u odnosu na priključeni uređaj za loženje i način opskrbe zrakom za izgaranje (po potrebi proračun) – IZVJEŠTAVANJE

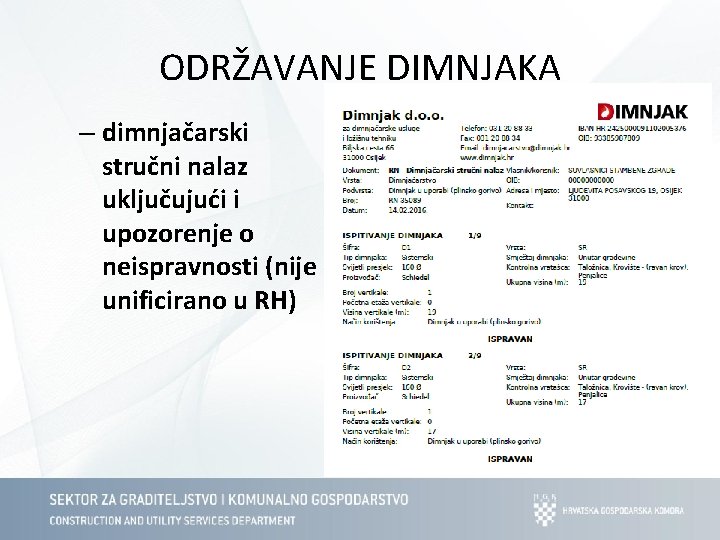

ODRŽAVANJE DIMNJAKA – dimnjačarski stručni nalaz uključujući i upozorenje o neispravnosti (nije unificirano u RH)
SUDIONICI ODRŽAVANJA – Direktni: dimnjačarska služba – Indirektni • Distributer plina • Plinoinstalater – serviser – Nadzori • Komunalni redar • MUP – Inspekcijski poslovi • UPRAVITELJI
PRIMJERI IZ PRAKSE – Neodržavani dimnjak
PRIMJERI IZ PRAKSE – Smještaj „fasadnog” dimovoda
PRIMJERI IZ PRAKSE – Mala visina dimnjaka
PRIMJERI IZ PRAKSE – Neispravan presjek dimnjaka
PRIMJERI IZ PRAKSE – Raspucan vrh dimnjaka
PRIMJERI IZ PRAKSE – Propusne stjenke dimnjaka
PRIMJERI IZ PRAKSE – Oštećena vratašca za čišćenje
PRIMJERI IZ PRAKSE – Ugrožena konstrukcija dimnjaka
PRIMJERI IZ PRAKSE – Neispravna priključna cijev

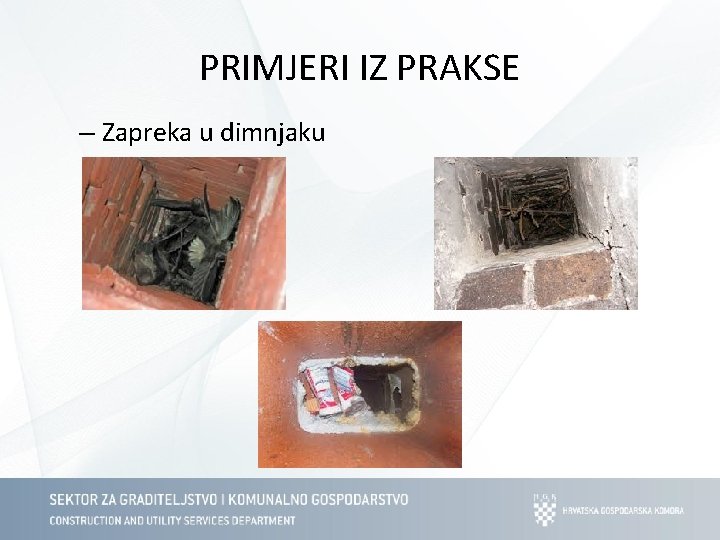

PRIMJERI IZ PRAKSE – Zapreka u dimnjaku
PRIMJERI IZ PRAKSE – Požar dimnjaka
PRIMJERI IZ PRAKSE – „Građevinska” izvedba
PRIMJERI IZ PRAKSE – „Odabir” dimovodnog kanala
PRIMJERI IZ PRAKSE – Pristup dimnjaku
PRIMJERI IZ PRAKSE – Dimnjak i instalacije
PRIMJERI IZ PRAKSE – „T” komad
NASLOVNICE TISKA
NOVI ZAKONSKI ZAHTJEVI • Počevši od 26. rujna 2015. propisani su zahtjevi za oznaku energetske učinkovitosti (minimalna energetska učinkovitost grijanja prostora ne smije biti manja od 86% / ostvarivo primjenom suvremenih kondenzacijskih kotlova) • Uređaji za loženje stariji od 25 godina – predstoji zamjena svih uređaja i prilagodba dimnjaka • NAKON 26. rujna 2015. UREĐAJ ZA GRIJANJE S VENTILATOROM NE MOŽE SE PRIKLJUČITI NA LAS DIMOVODNI SUSTAV I NE MOŽE SE ZAMIJENITI ODGOVARAJUĆIM KONVENCIONALNIM UREĐAJEM
