Algoritam i dijagram toka ADMIR DŽAFEROVIĆ

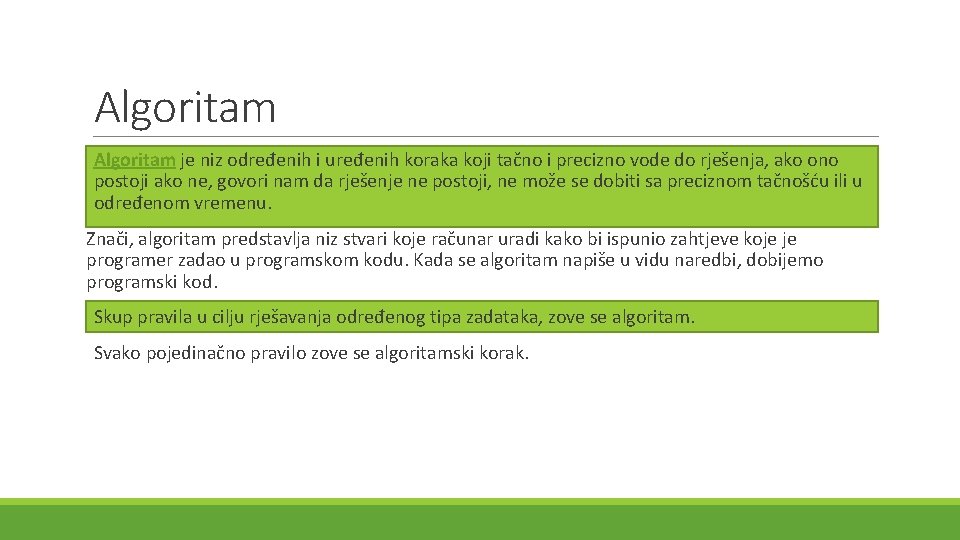

Algoritam je niz određenih i uređenih koraka koji tačno i precizno vode do rješenja, ako ono postoji ako ne, govori nam da rješenje ne postoji, ne može se dobiti sa preciznom tačnošću ili u određenom vremenu. Znači, algoritam predstavlja niz stvari koje računar uradi kako bi ispunio zahtjeve koje je programer zadao u programskom kodu. Kada se algoritam napiše u vidu naredbi, dobijemo programski kod. Skup pravila u cilju rješavanja određenog tipa zadataka, zove se algoritam. Svako pojedinačno pravilo zove se algoritamski korak.

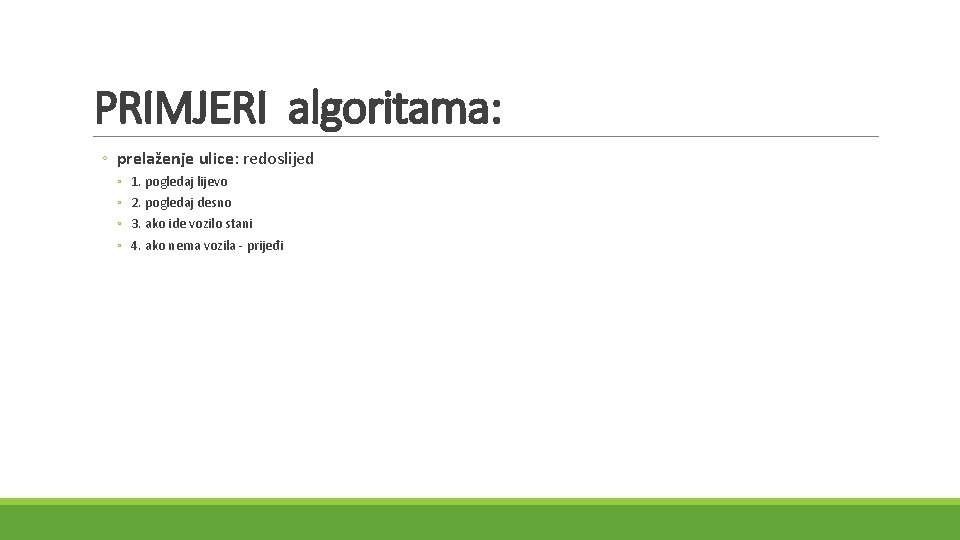

PRIMJERI algoritama: ◦ prelaženje ulice: redoslijed ◦ ◦ 1. pogledaj lijevo 2. pogledaj desno 3. ako ide vozilo stani 4. ako nema vozila - prijeđi

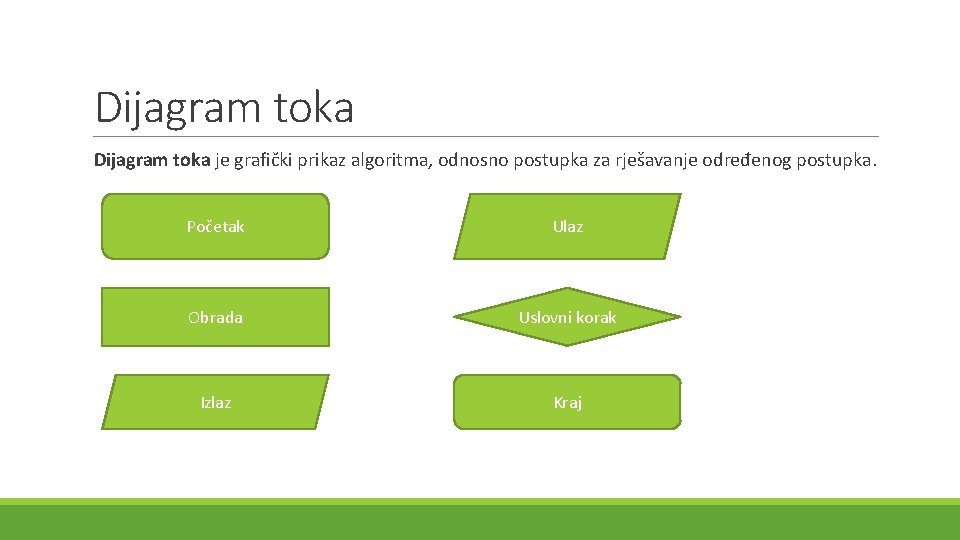

Dijagram toka je grafički prikaz algoritma, odnosno postupka za rješavanje određenog postupka. Početak Ulaz Obrada Uslovni korak Izlaz Kraj

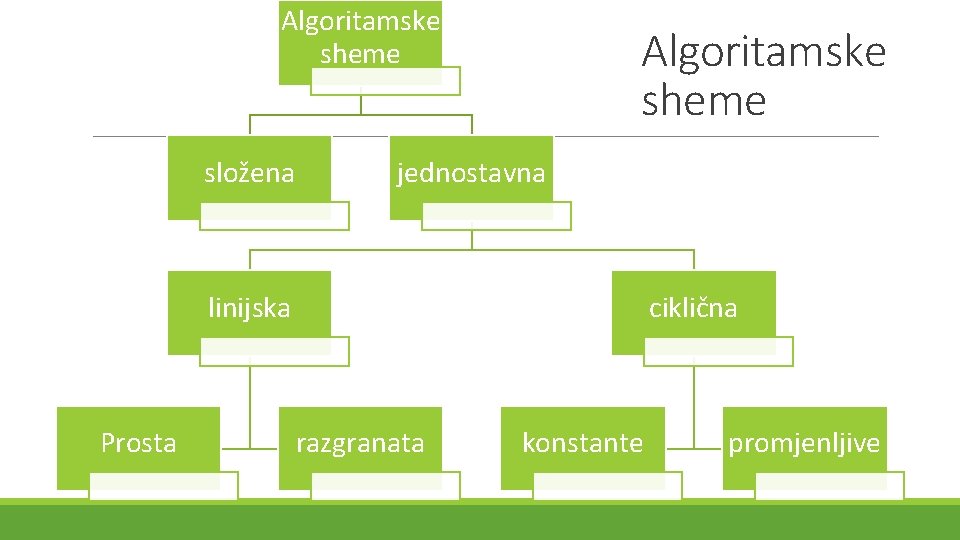

Algoritamske sheme složena Algoritamske sheme jednostavna linijska Prosta ciklična razgranata konstante promjenljive

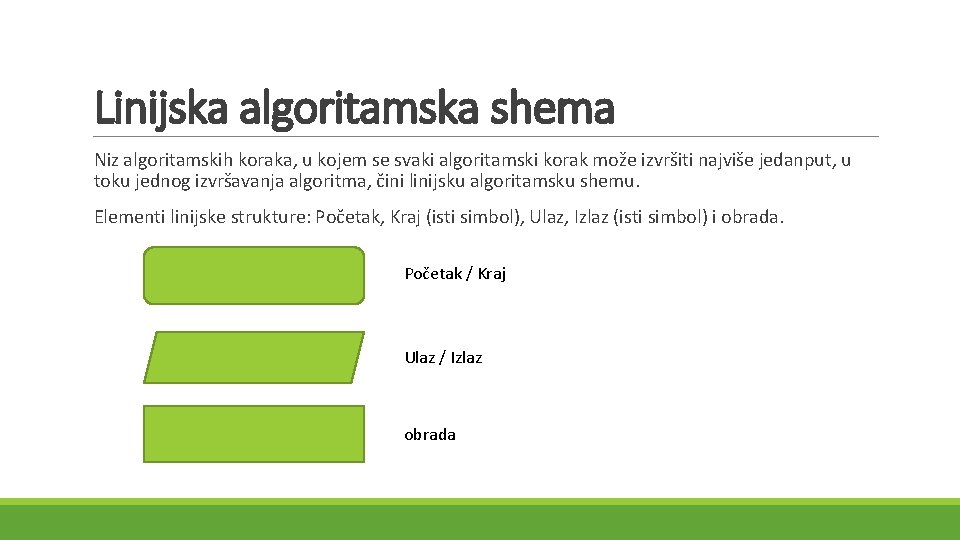

Linijska algoritamska shema Niz algoritamskih koraka, u kojem se svaki algoritamski korak može izvršiti najviše jedanput, u toku jednog izvršavanja algoritma, čini linijsku algoritamsku shemu. Elementi linijske strukture: Početak, Kraj (isti simbol), Ulaz, Izlaz (isti simbol) i obrada. Početak / Kraj Ulaz / Izlaz obrada

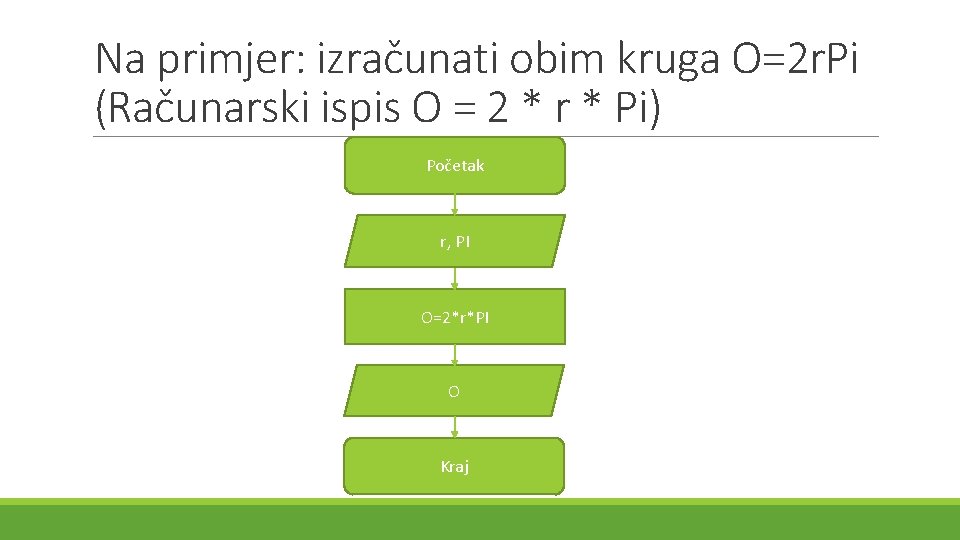

Na primjer: izračunati obim kruga O=2 r. Pi (Računarski ispis O = 2 * r * Pi) Početak r, PI O=2*r*PI O Kraj

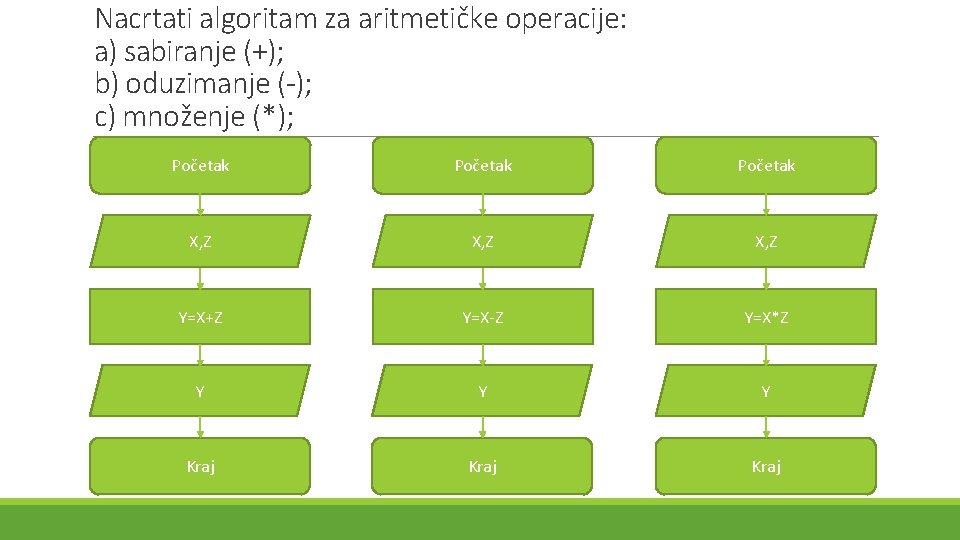

Nacrtati algoritam za aritmetičke operacije: a) sabiranje (+); b) oduzimanje (-); c) množenje (*); Početak X, Z Y=X+Z Y=X-Z Y=X*Z Y Y Y Kraj

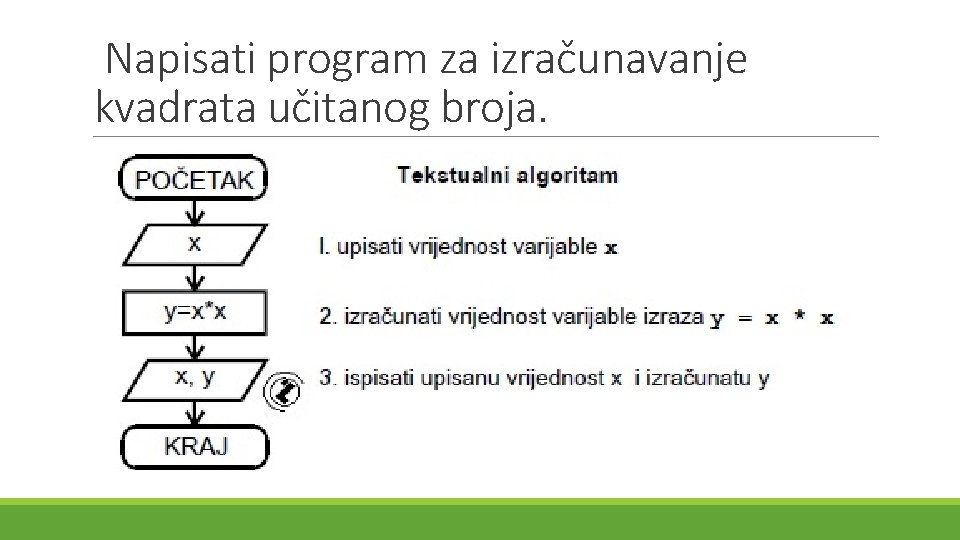

Napisati program za izračunavanje kvadrata učitanog broja.

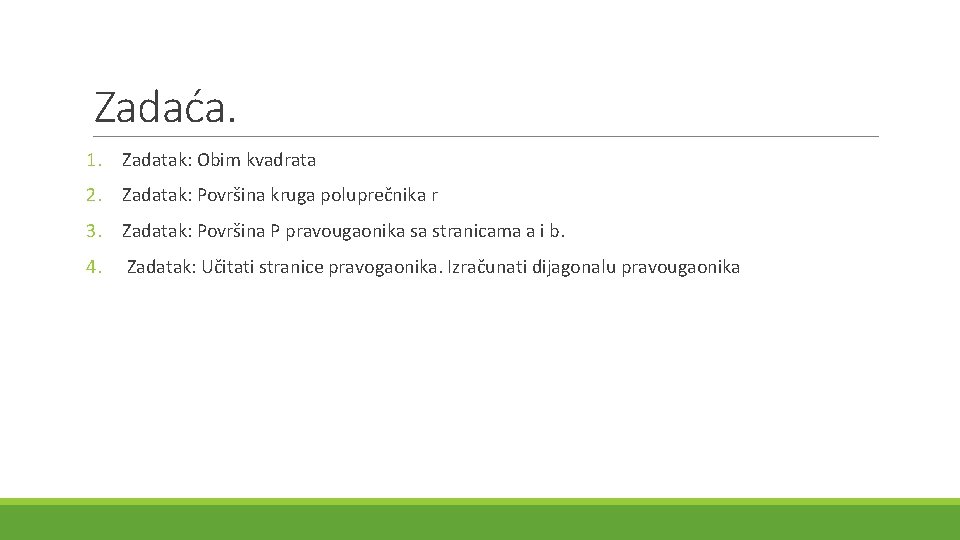

Zadaća. 1. Zadatak: Obim kvadrata 2. Zadatak: Površina kruga poluprečnika r 3. Zadatak: Površina P pravougaonika sa stranicama a i b. 4. Zadatak: Učitati stranice pravogaonika. Izračunati dijagonalu pravougaonika

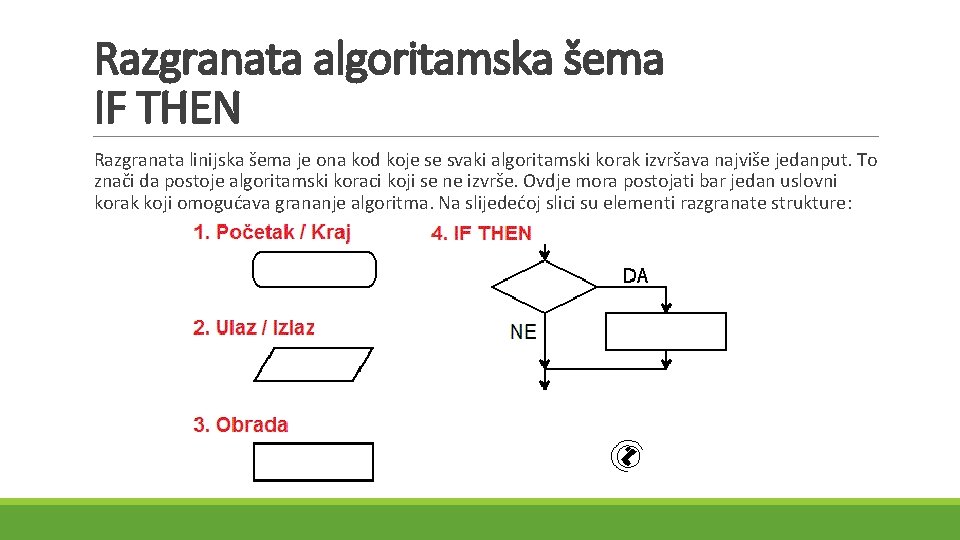

Razgranata algoritamska šema IF THEN Razgranata linijska šema je ona kod koje se svaki algoritamski korak izvršava najviše jedanput. To znači da postoje algoritamski koraci koji se ne izvrše. Ovdje mora postojati bar jedan uslovni korak koji omogućava grananje algoritma. Na slijedećoj slici su elementi razgranate strukture:

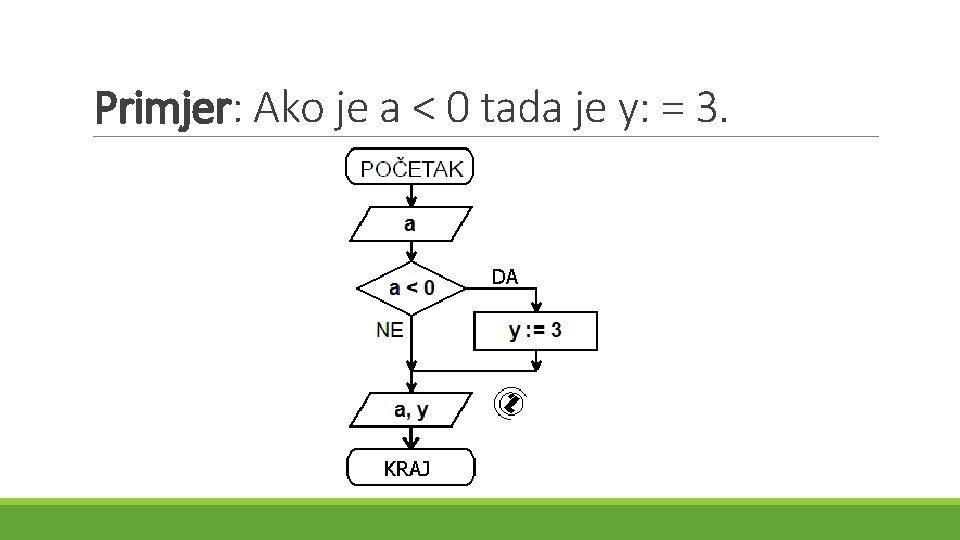

Primjer: Ako je a < 0 tada je y: = 3.

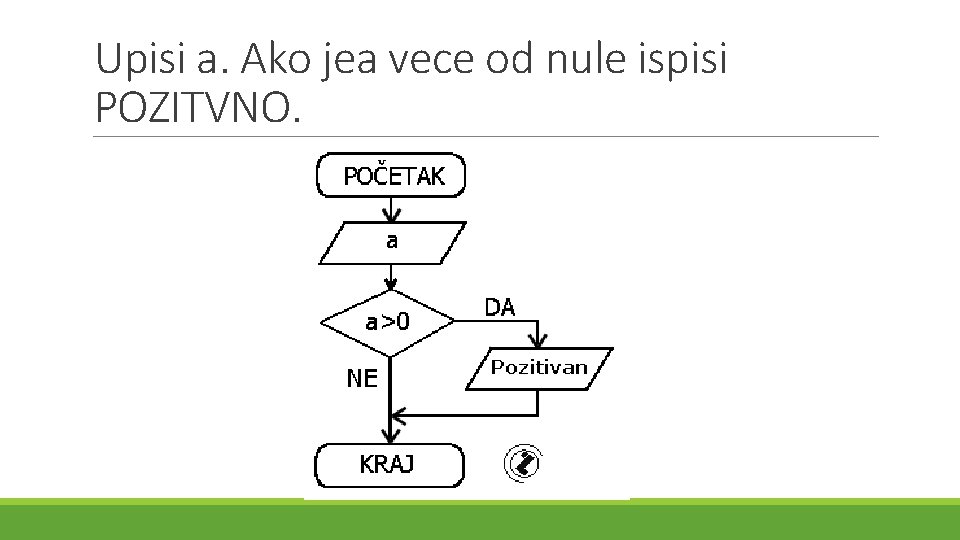

Upisi a. Ako jea vece od nule ispisi POZITVNO.

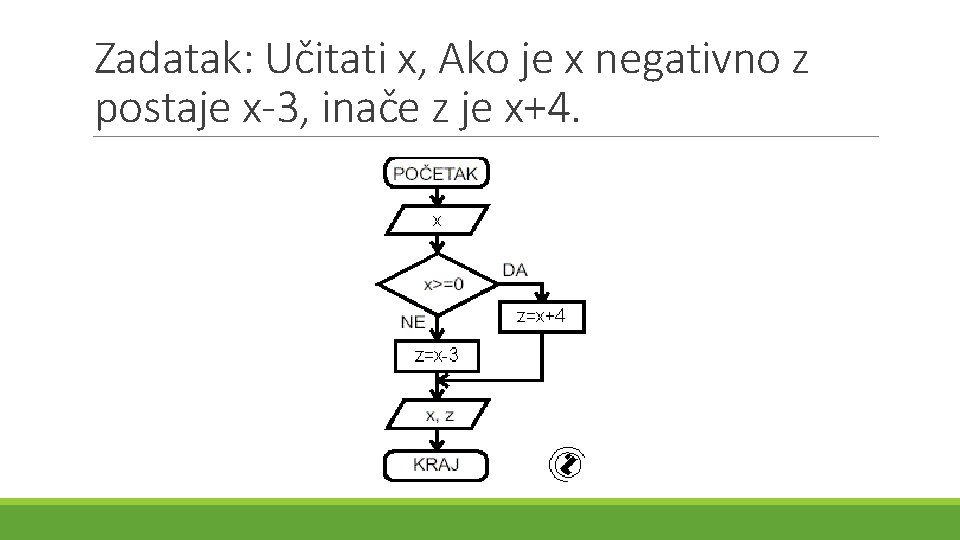

Zadatak: Učitati x, Ako je x negativno z postaje x-3, inače z je x+4.

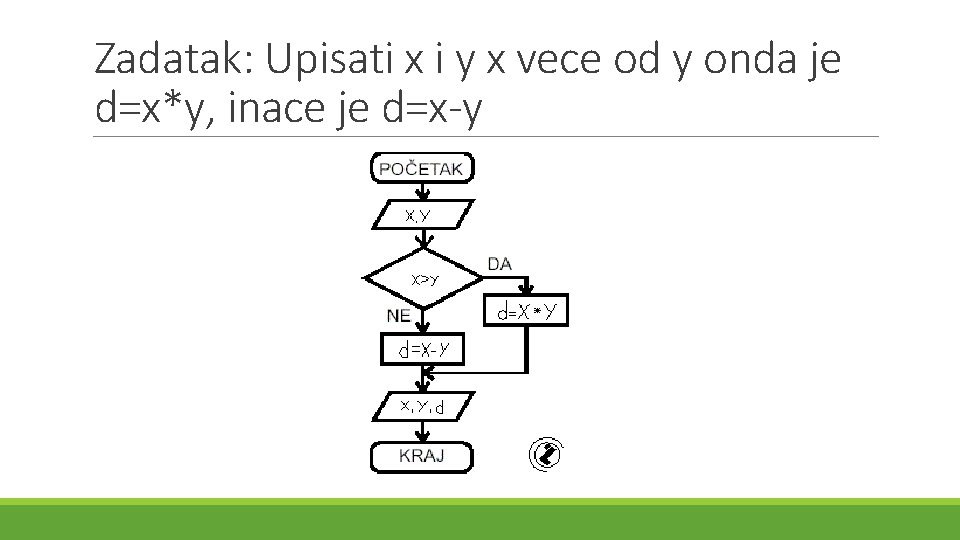

Zadatak: Upisati x i y x vece od y onda je d=x*y, inace je d=x-y

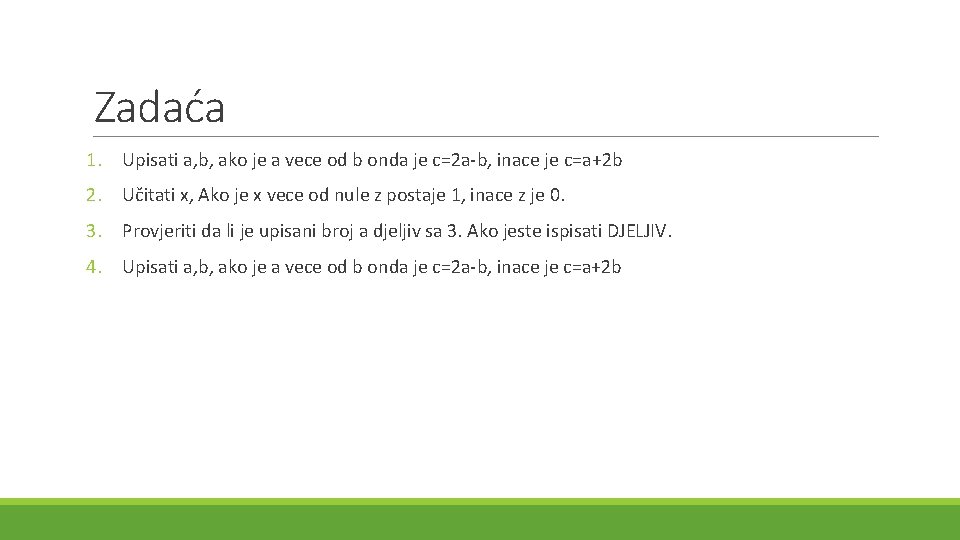

Zadaća 1. Upisati a, b, ako je a vece od b onda je c=2 a-b, inace je c=a+2 b 2. Učitati x, Ako je x vece od nule z postaje 1, inace z je 0. 3. Provjeriti da li je upisani broj a djeljiv sa 3. Ako jeste ispisati DJELJIV. 4. Upisati a, b, ako je a vece od b onda je c=2 a-b, inace je c=a+2 b

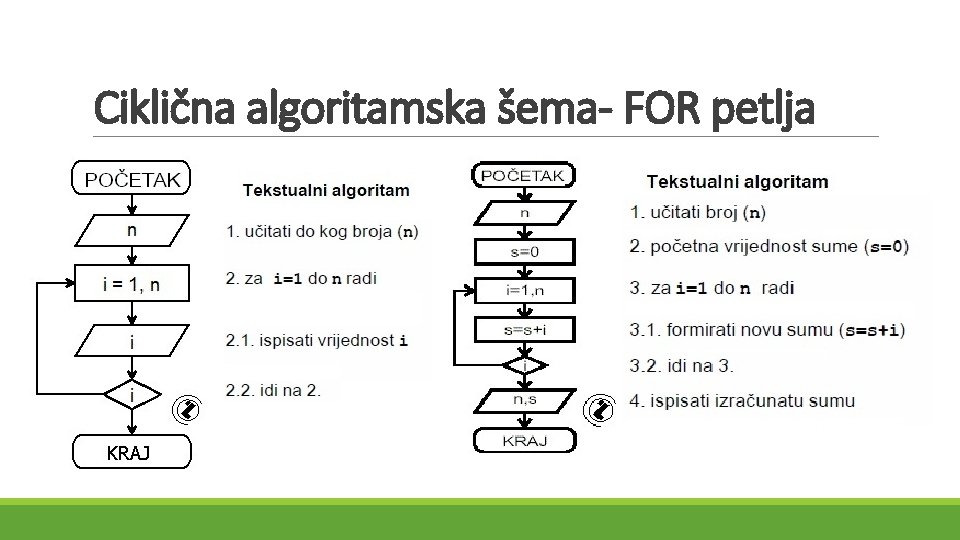

Ciklična algoritamska šema- FOR petlja

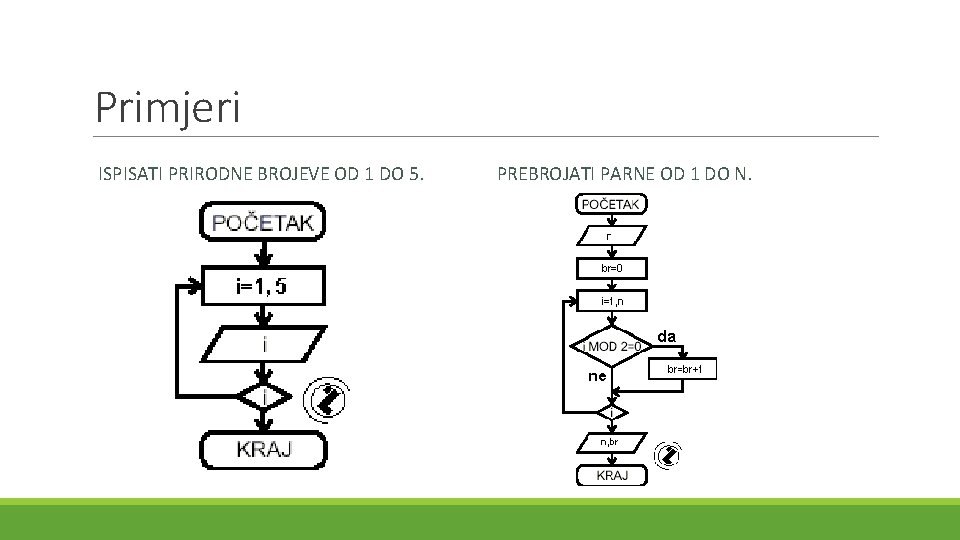

Primjeri ISPISATI PRIRODNE BROJEVE OD 1 DO 5. PREBROJATI PARNE OD 1 DO N.

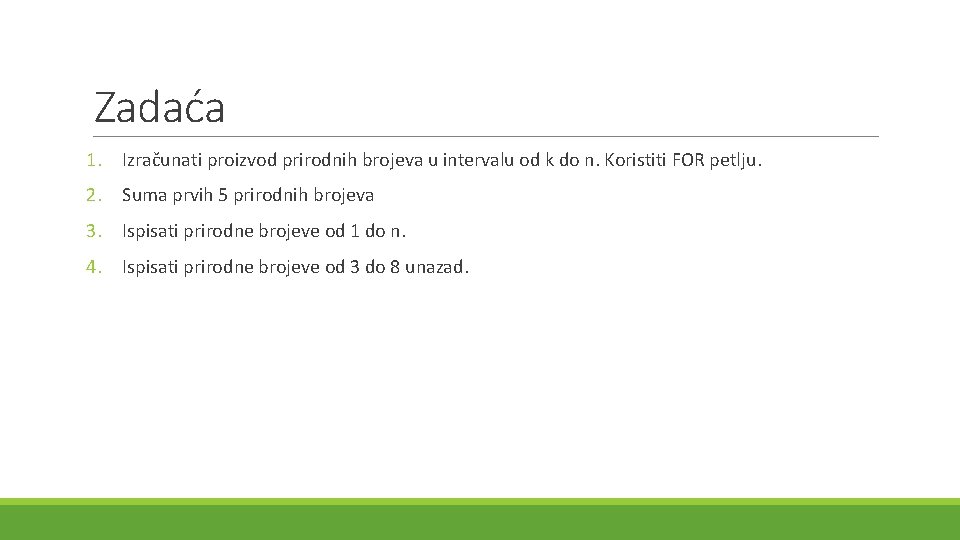

Zadaća 1. Izračunati proizvod prirodnih brojeva u intervalu od k do n. Koristiti FOR petlju. 2. Suma prvih 5 prirodnih brojeva 3. Ispisati prirodne brojeve od 1 do n. 4. Ispisati prirodne brojeve od 3 do 8 unazad.

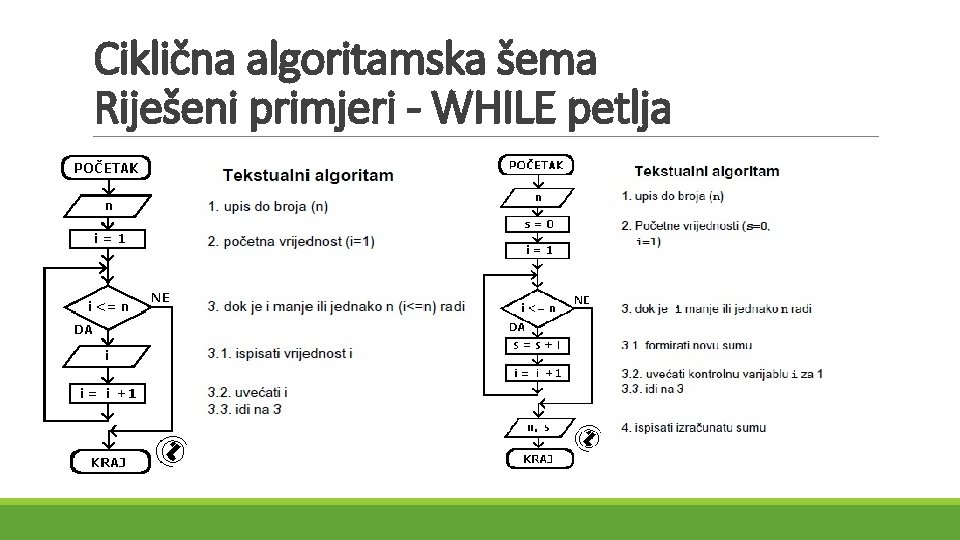

Ciklična algoritamska šema Riješeni primjeri - WHILE petlja

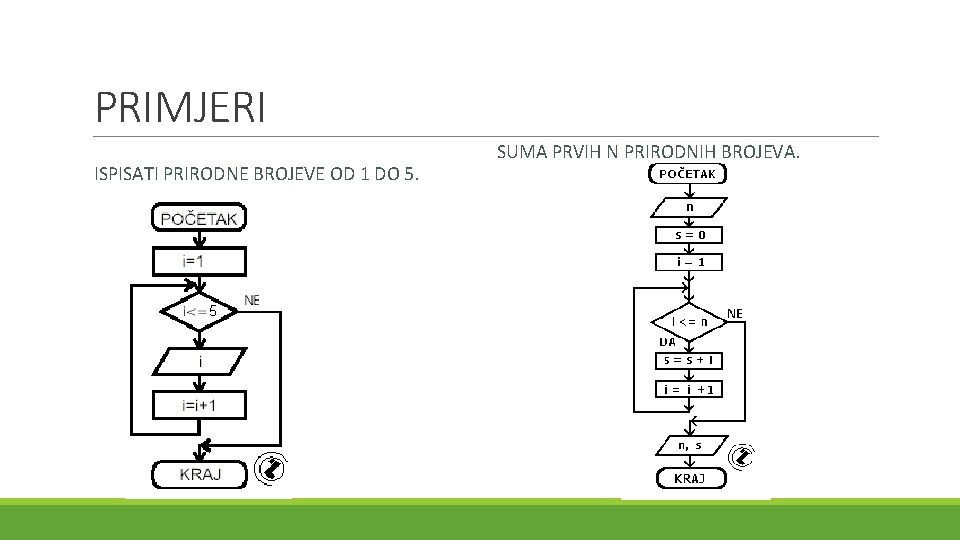

PRIMJERI ISPISATI PRIRODNE BROJEVE OD 1 DO 5. SUMA PRVIH N PRIRODNIH BROJEVA.

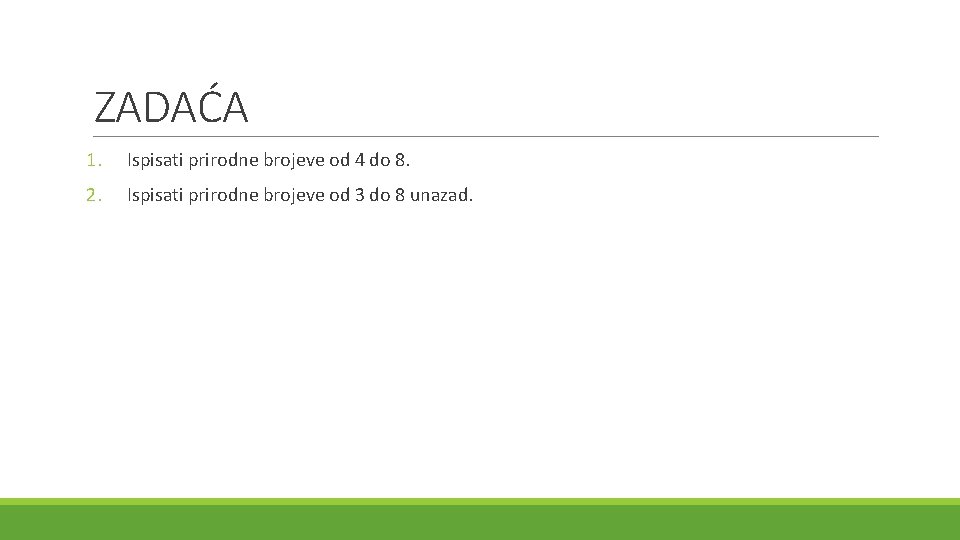

ZADAĆA 1. Ispisati prirodne brojeve od 4 do 8. 2. Ispisati prirodne brojeve od 3 do 8 unazad.

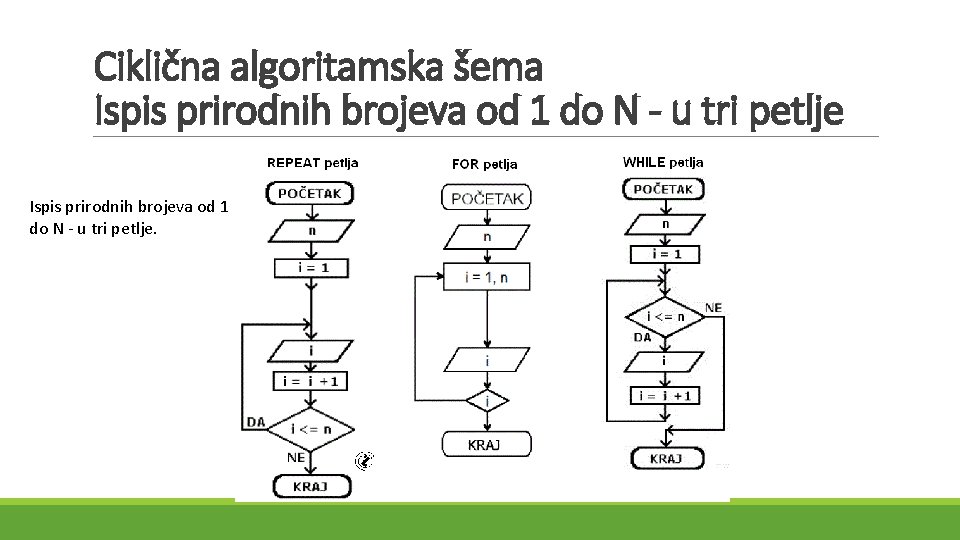

Ciklična algoritamska šema Ispis prirodnih brojeva od 1 do N - u tri petlje.
