Alfa Port 3 5 Pedstaven Petr Hoek ALFA

Alfa. Port 3. 5 Představení Petr Hošek, ALFA Mikrosystémy, s. r. o. květen 2013

Alfa. Port 3. 5 Komunikační server 2 x sériový port, 2 x ethernet switch Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

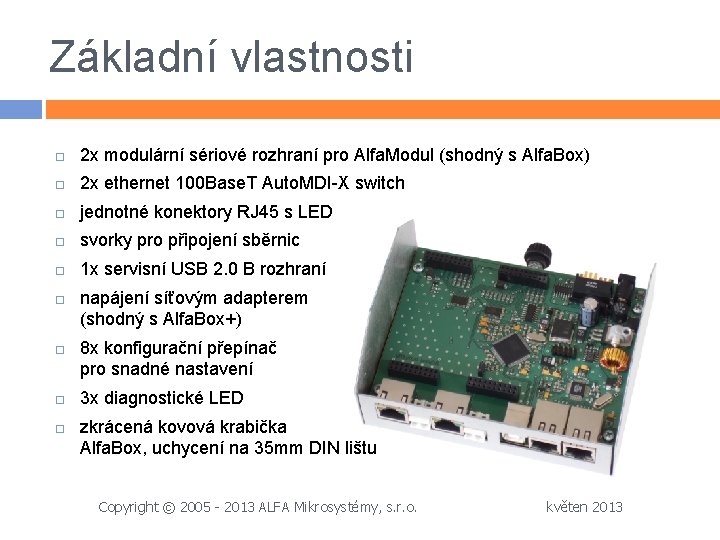

Základní vlastnosti 2 x modulární sériové rozhraní pro Alfa. Modul (shodný s Alfa. Box) 2 x ethernet 100 Base. T Auto. MDI-X switch jednotné konektory RJ 45 s LED svorky pro připojení sběrnic 1 x servisní USB 2. 0 B rozhraní napájení síťovým adapterem (shodný s Alfa. Box+) 8 x konfigurační přepínač pro snadné nastavení 3 x diagnostické LED zkrácená kovová krabička Alfa. Box, uchycení na 35 mm DIN lištu Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

Rozšíření sériových rozhraní počítače PC pouze s rozhraním ethernet Není potřeba switch PC pouze s rozhraním ethernet Efektivní modulární architektura Alfa. Port Vše galvanicky odděleno Lze nahradit optický oddělovač modulem RS 422 Ethernet LAN/WAN Internet RS 232 Alfa. Port RS 422 M-Bus Alfa. Port RS 485 LON KNX Možnost využití stávající LAN Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

Rozšíření sériových rozhraní Alfa. Boxu Alfa. Box s rozhraním ethernet Není potřeba switch Konfigurace přepínači Multicast – není potřeba IP adres v LAN MR 1 MR 2 Alfa. Port Efektivní modulární architektura Galvanicky odděleno MR 3 Alfa. Port Ethernet RS 422 LON RS 232 M-Bus RS 485 KNX Alfa. Box + LON RS 232 Možnost využití stávající LAN Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

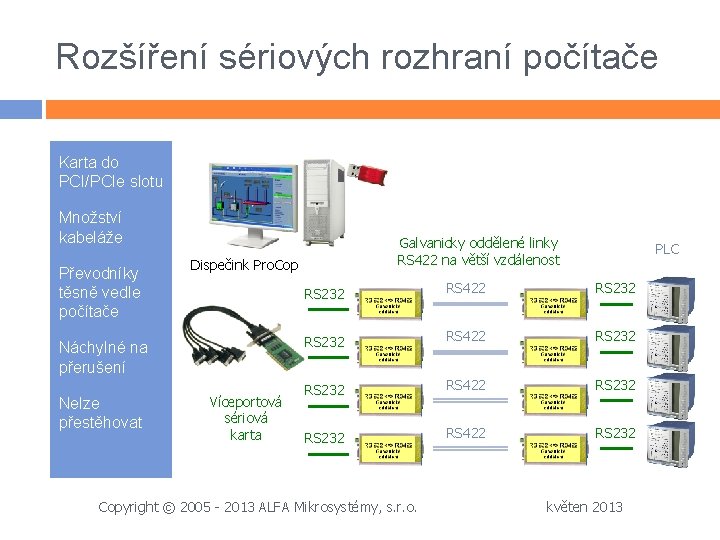

Rozšíření sériových rozhraní počítače Karta do PCI/PCIe slotu Množství kabeláže Převodníky těsně vedle počítače Dispečink Pro. Cop Náchylné na přerušení Nelze přestěhovat Galvanicky oddělené linky RS 422 na větší vzdálenost Víceportová sériová karta PLC RS 232 RS 422 RS 232 Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

Rozšíření sériových rozhraní počítače PC jen rozhraní ethernet Automatická konfigurace Jediný kabel do PC PC lze stěhovat Dispečink Pro. Cop Galvanicky oddělené linky RS 422 na větší vzdálenost Alfa. Port Ethernet LAN/WAN Internet Alfa. Port Galvanické oddělení Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. PLC RS 422 RS 232 květen 2013

Náhrada EB 401 opto RS 232 M-Bus Malé regulátory, měřiče energií impulsní vstupy M-Bus RS 485 Dispečink Pro. Cop EB 401 opto RVD 2 x 5 2 WR 6 AEW RVD 2 x 5 Megatron RVD 2 x 5 2 WR 6 AEW Megatron 2 WR 6 Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

MBus. Master. 232 - MBus. Master. 485 RS 232 MBus. Master M-Bus Malé regulátory, měřiče energií impulsní vstupy M-Bus RS 485 Dispečink Pro. Cop Ethernet RVD 2 x 5 2 WR 6 AEW RVD 2 x 5 Megatron RVD 2 x 5 2 WR 6 AEW Megatron 2 WR 6 Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

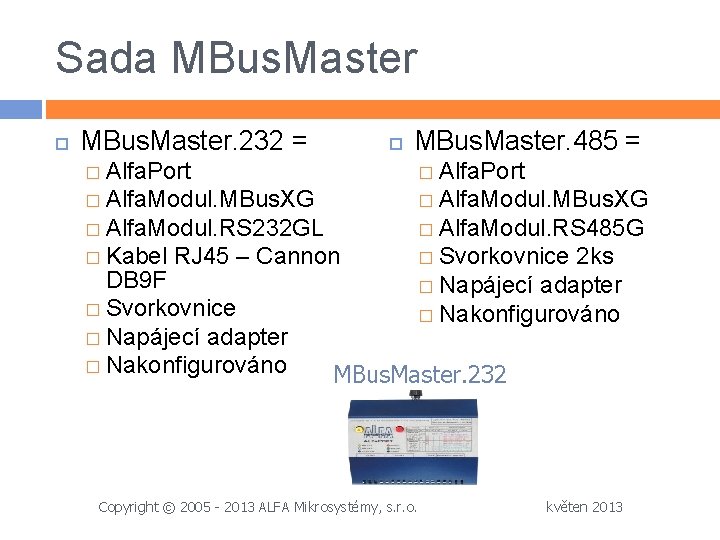

Sada MBus. Master. 232 = MBus. Master. 485 = � Alfa. Port � Alfa. Modul. MBus. XG � Alfa. Modul. RS 232 GL � Alfa. Modul. RS 485 G � Kabel � Svorkovnice RJ 45 – Cannon DB 9 F � Svorkovnice � Napájecí adapter � Nakonfigurováno 2 ks � Napájecí adapter � Nakonfigurováno MBus. Master. 232 Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

Alfa. Box+ v. s Alfa. Port Alfa. Box+ • • Koncentrátor GPRS/3 G/Wi. Fi LAN/WAN/Internet Off-Line monitorování Alfa. Port • • Převodník LAN/WAN Internet/Wi. Fi dle protokolu Jen On-line komunikace Copyright © 2005 - 2013 ALFA Mikrosystémy, s. r. o. květen 2013

Alfa. Modul. MBus. XG M-Bus Master Alfa. Port: 60 x slave navržen pro Alfa. Port a 60 x slave Alfa. Box+: 20 x slave v Alfa. Box+ s omezením max. 20 x slave v Alfa. Box 3 nelze použít (elektrické důvody) Alfa. Box 3: Nelze! dvojnásobná velikost max. 1 modul MBus. XG v Alfa. Portu / Alfa. Boxu+ napájení ze zdroje Alfa. Portu / Alfa. Boxu+ (=5 V/3 A) Galvanicky odděleno Copyright © 2005 - 2010 ALFA Mikrosystémy, s. r. o. květen 2013
