Alberi RossoNeri Algoritmi e Strutture Dati 20 aprile

Alberi Rosso-Neri Algoritmi e Strutture Dati 20 aprile 2001

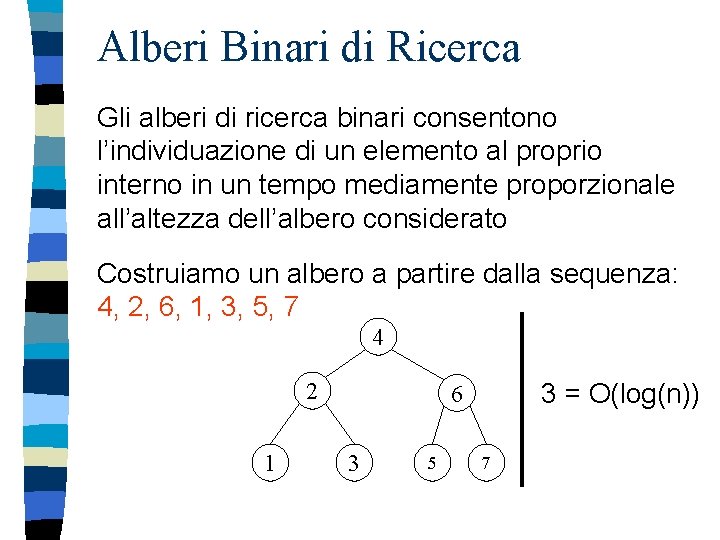

Alberi Binari di Ricerca Gli alberi di ricerca binari consentono l’individuazione di un elemento al proprio interno in un tempo mediamente proporzionale all’altezza dell’albero considerato Costruiamo un albero a partire dalla sequenza: 4, 2, 6, 1, 3, 5, 7 4 2 1 3 = O(log(n)) 6 3 5 7

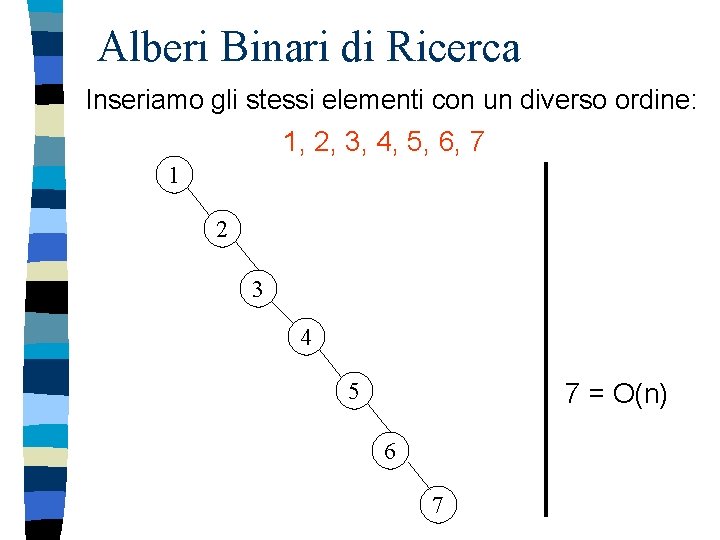

Alberi Binari di Ricerca Inseriamo gli stessi elementi con un diverso ordine: 1, 2, 3, 4, 5, 6, 7 1 2 3 4 7 = O(n) 5 6 7

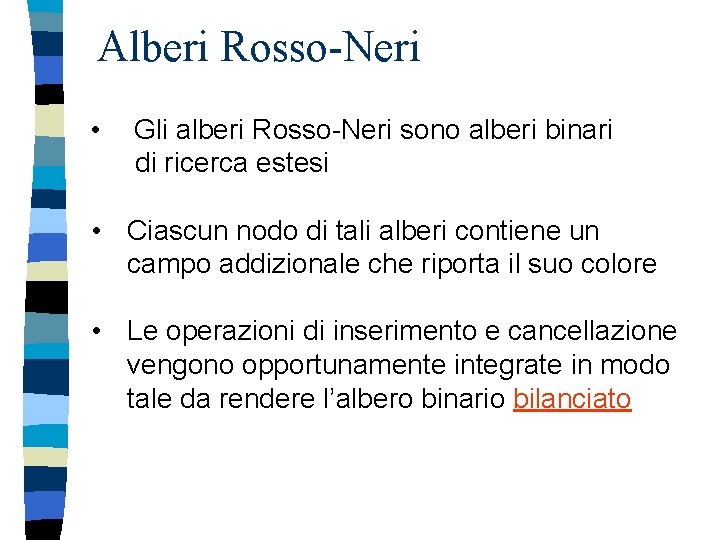

Alberi Rosso-Neri • Gli alberi Rosso-Neri sono alberi binari di ricerca estesi • Ciascun nodo di tali alberi contiene un campo addizionale che riporta il suo colore • Le operazioni di inserimento e cancellazione vengono opportunamente integrate in modo tale da rendere l’albero binario bilanciato

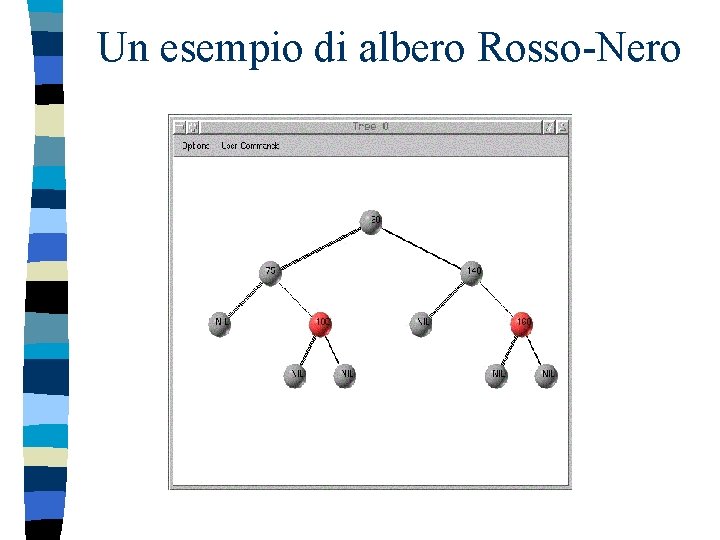

Un esempio di albero Rosso-Nero

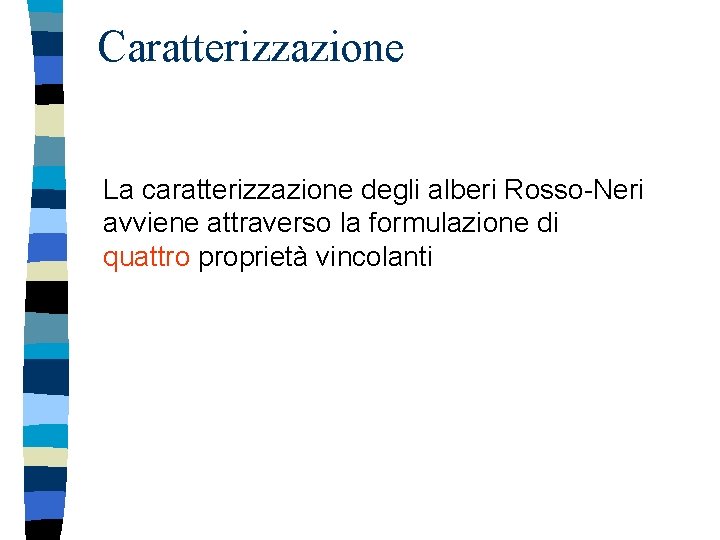

Caratterizzazione La caratterizzazione degli alberi Rosso-Neri avviene attraverso la formulazione di quattro proprietà vincolanti

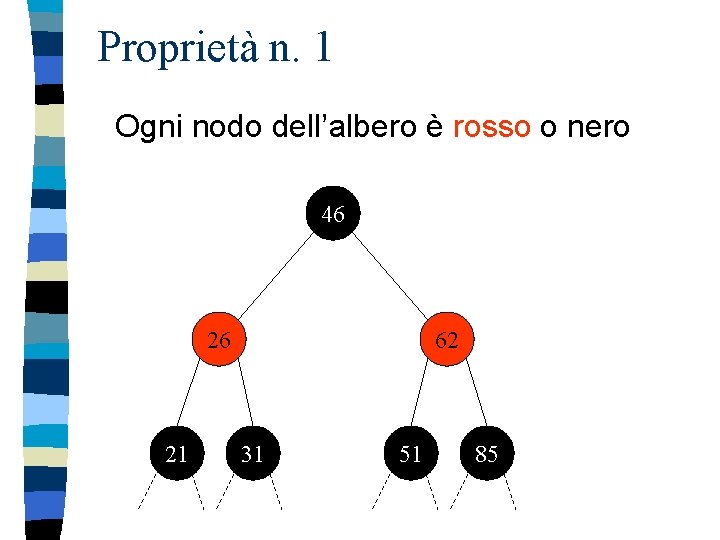

Proprietà n. 1 Ogni nodo dell’albero è rosso o nero 46 26 21 62 31 51 85

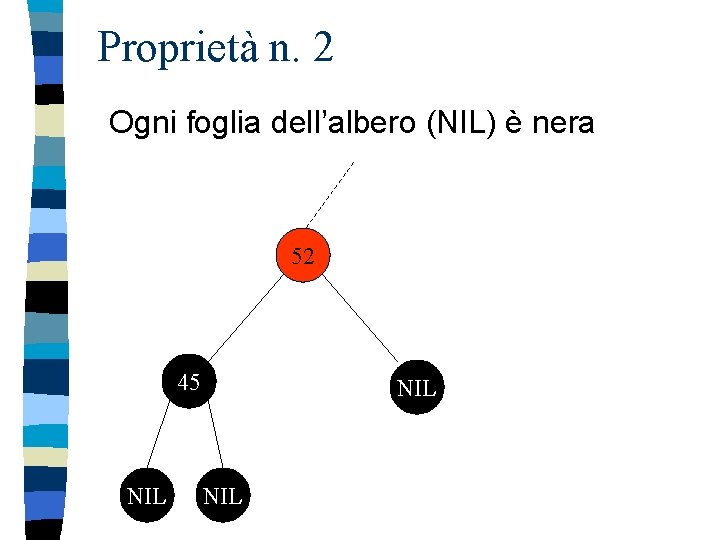

Proprietà n. 2 Ogni foglia dell’albero (NIL) è nera 52 45 NIL NIL

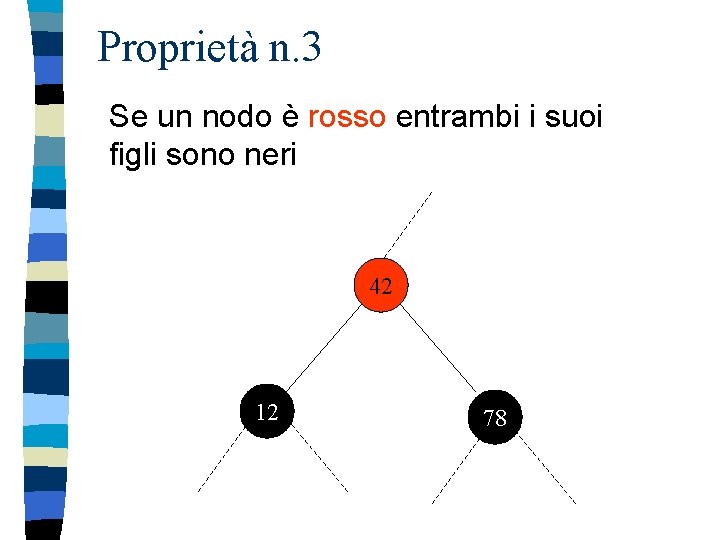

Proprietà n. 3 Se un nodo è rosso entrambi i suoi figli sono neri 42 12 78

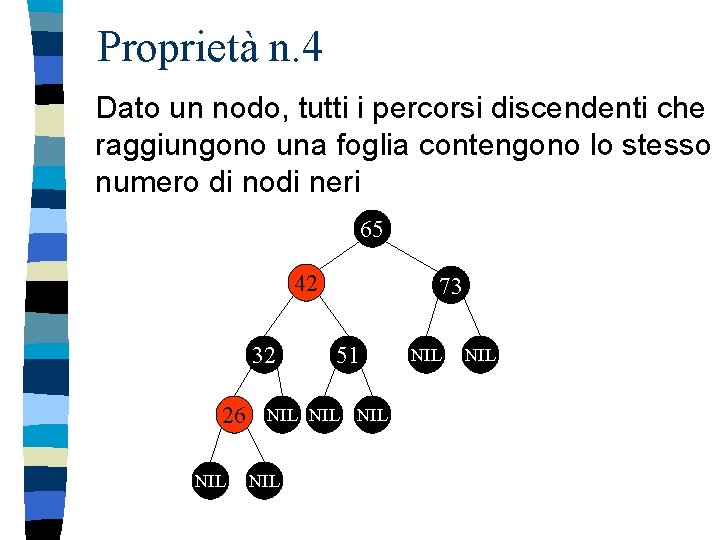

Proprietà n. 4 Dato un nodo, tutti i percorsi discendenti che raggiungono una foglia contengono lo stesso numero di nodi neri 65 42 32 26 NIL 73 51 NIL NIL NIL

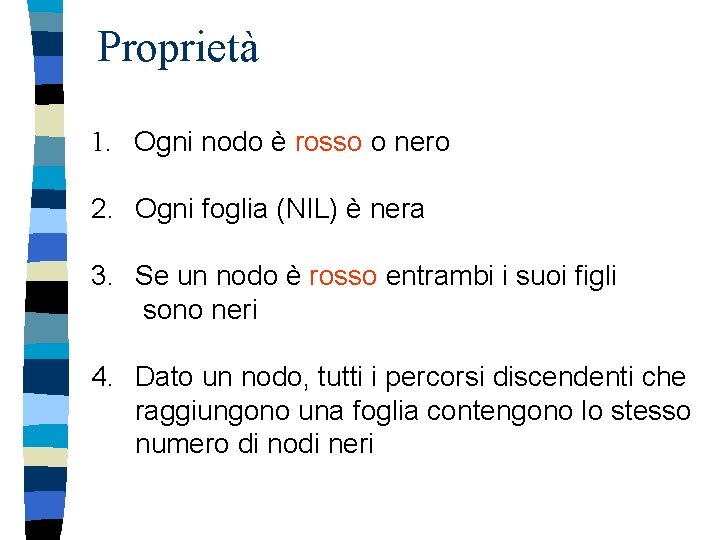

Proprietà 1. Ogni nodo è rosso o nero 2. Ogni foglia (NIL) è nera 3. Se un nodo è rosso entrambi i suoi figli sono neri 4. Dato un nodo, tutti i percorsi discendenti che raggiungono una foglia contengono lo stesso numero di nodi neri

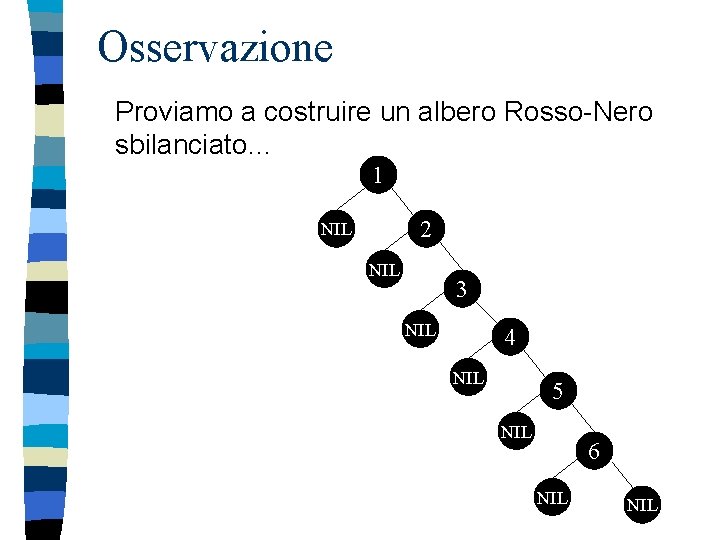

Osservazione Proviamo a costruire un albero Rosso-Nero sbilanciato… 1 2 NIL 3 NIL 4 NIL 5 NIL 6 NIL

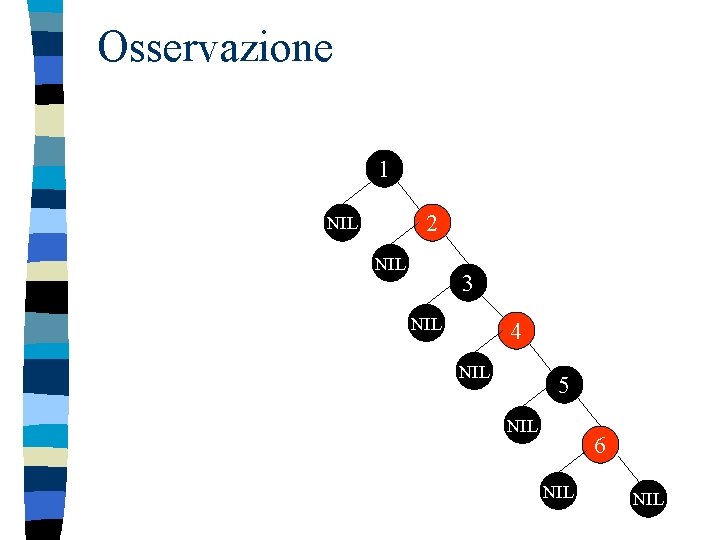

Osservazione 1 2 NIL 3 NIL 4 NIL 5 NIL 6 NIL

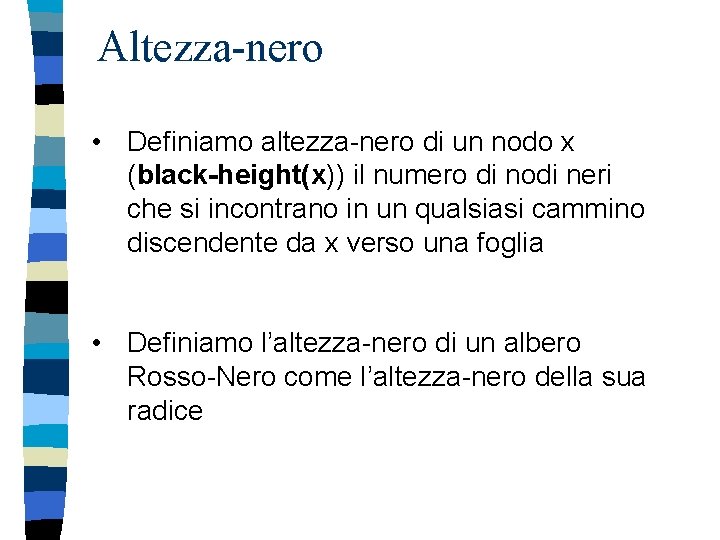

Altezza-nero • Definiamo altezza-nero di un nodo x (black-height(x)) il numero di nodi neri che si incontrano in un qualsiasi cammino discendente da x verso una foglia • Definiamo l’altezza-nero di un albero Rosso-Nero come l’altezza-nero della sua radice

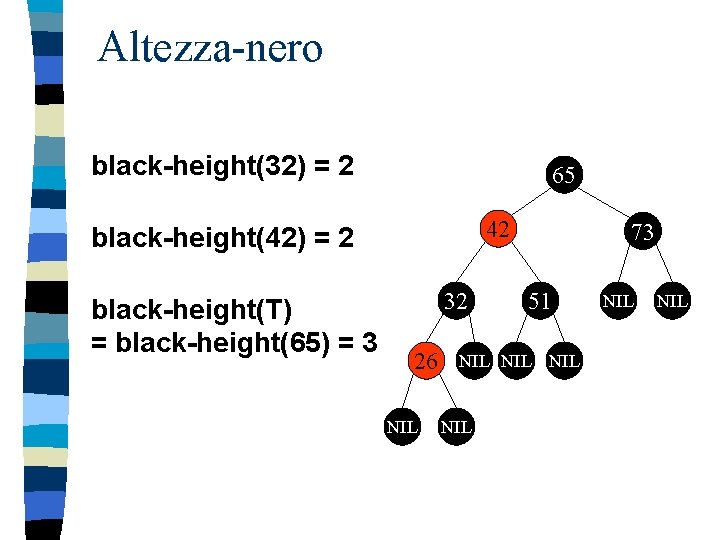

Altezza-nero black-height(32) = 2 65 42 black-height(42) = 2 black-height(T) = black-height(65) = 3 32 26 NIL 73 51 NIL NIL NIL

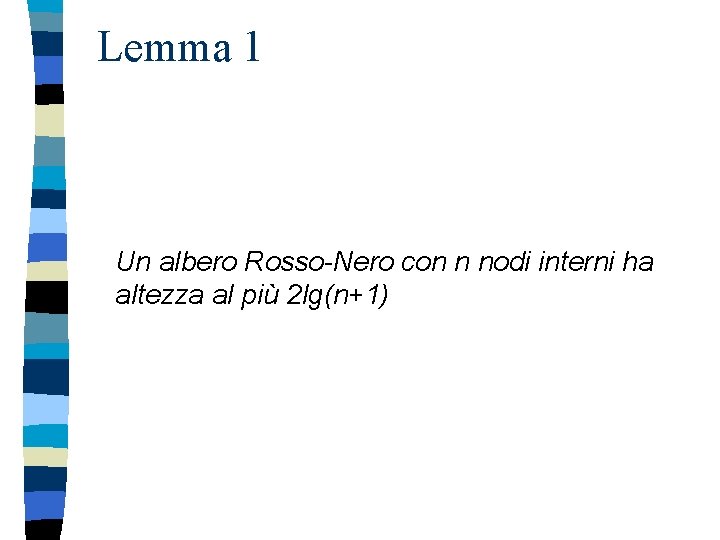

Lemma 1 Un albero Rosso-Nero con n nodi interni ha altezza al più 2 lg(n+1)

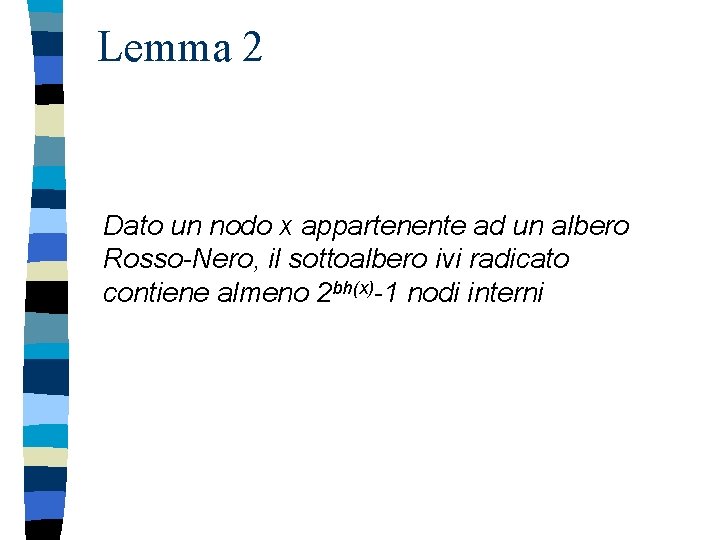

Lemma 2 Dato un nodo x appartenente ad un albero Rosso-Nero, il sottoalbero ivi radicato contiene almeno 2 bh(x)-1 nodi interni

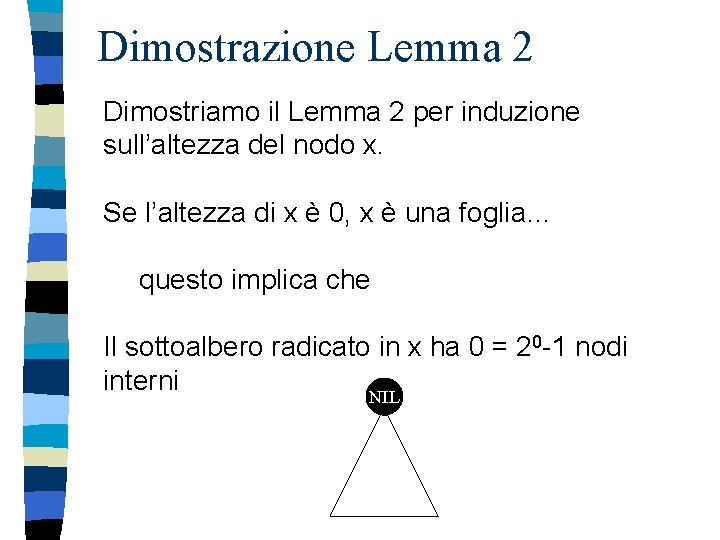

Dimostrazione Lemma 2 Dimostriamo il Lemma 2 per induzione sull’altezza del nodo x. Se l’altezza di x è 0, x è una foglia… questo implica che Il sottoalbero radicato in x ha 0 = 20 -1 nodi interni NIL

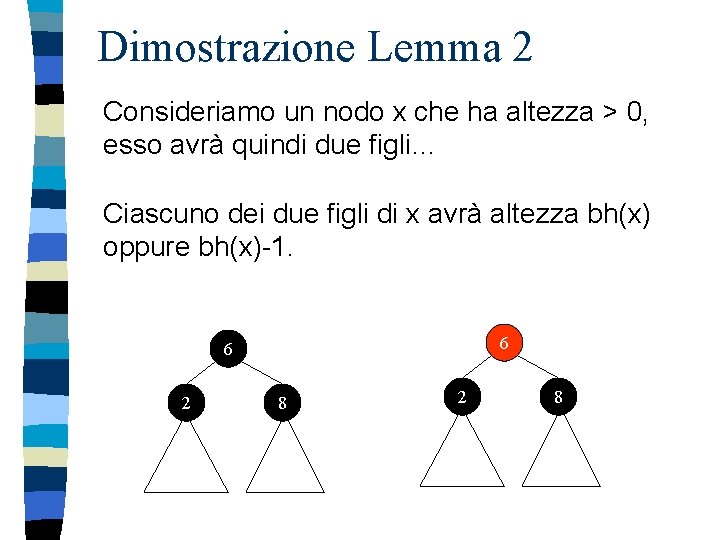

Dimostrazione Lemma 2 Consideriamo un nodo x che ha altezza > 0, esso avrà quindi due figli… Ciascuno dei due figli di x avrà altezza bh(x) oppure bh(x)-1. 6 6 2 8

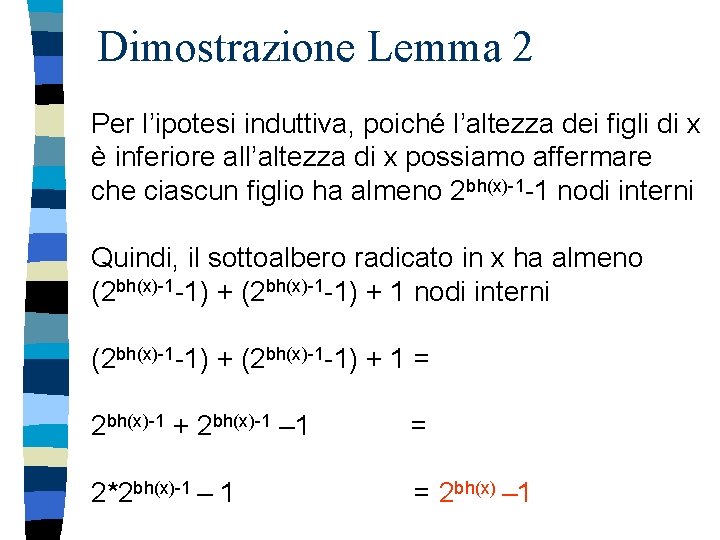

Dimostrazione Lemma 2 Per l’ipotesi induttiva, poiché l’altezza dei figli di x è inferiore all’altezza di x possiamo affermare che ciascun figlio ha almeno 2 bh(x)-1 -1 nodi interni Quindi, il sottoalbero radicato in x ha almeno (2 bh(x)-1 -1) + 1 nodi interni (2 bh(x)-1 -1) + 1 = 2 bh(x)-1 + 2 bh(x)-1 – 1 = 2*2 bh(x)-1 – 1 = 2 bh(x) – 1

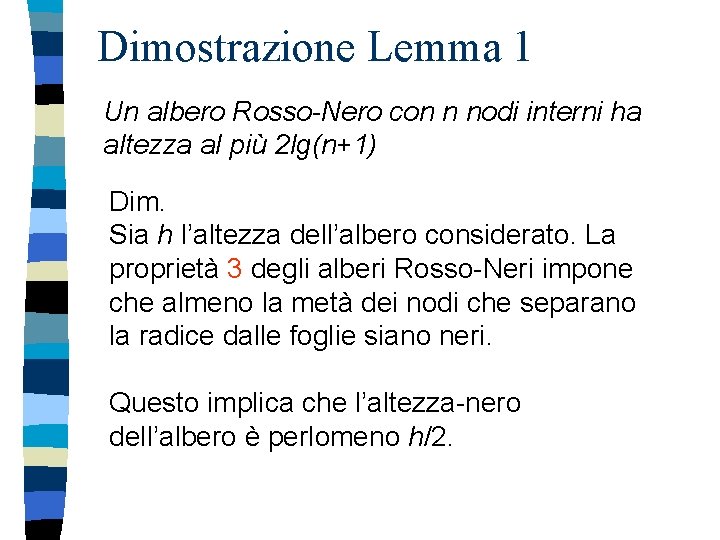

Dimostrazione Lemma 1 Un albero Rosso-Nero con n nodi interni ha altezza al più 2 lg(n+1) Dim. Sia h l’altezza dell’albero considerato. La proprietà 3 degli alberi Rosso-Neri impone che almeno la metà dei nodi che separano la radice dalle foglie siano neri. Questo implica che l’altezza-nero dell’albero è perlomeno h/2.

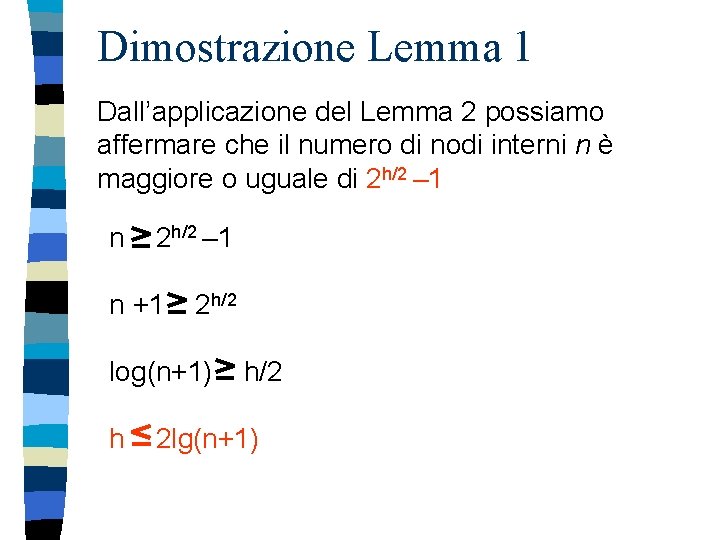

Dimostrazione Lemma 1 Dall’applicazione del Lemma 2 possiamo affermare che il numero di nodi interni n è maggiore o uguale di 2 h/2 – 1 n +1 2 h/2 log(n+1) h h/2 2 lg(n+1)

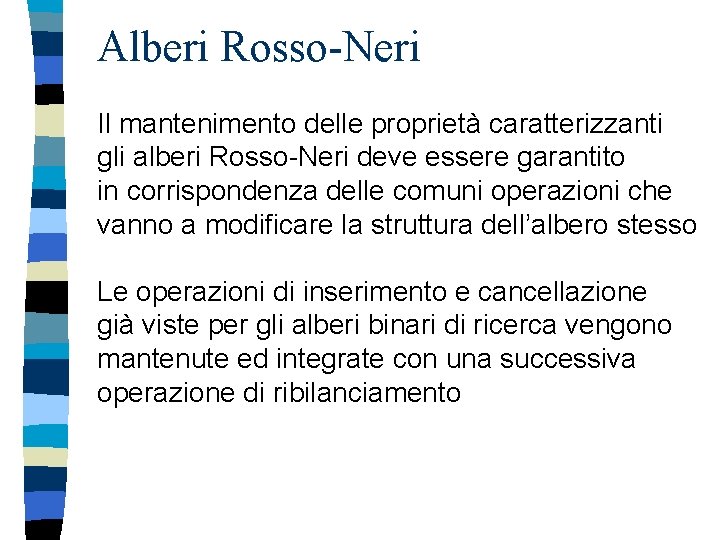

Alberi Rosso-Neri Il mantenimento delle proprietà caratterizzanti gli alberi Rosso-Neri deve essere garantito in corrispondenza delle comuni operazioni che vanno a modificare la struttura dell’albero stesso Le operazioni di inserimento e cancellazione già viste per gli alberi binari di ricerca vengono mantenute ed integrate con una successiva operazione di ribilanciamento

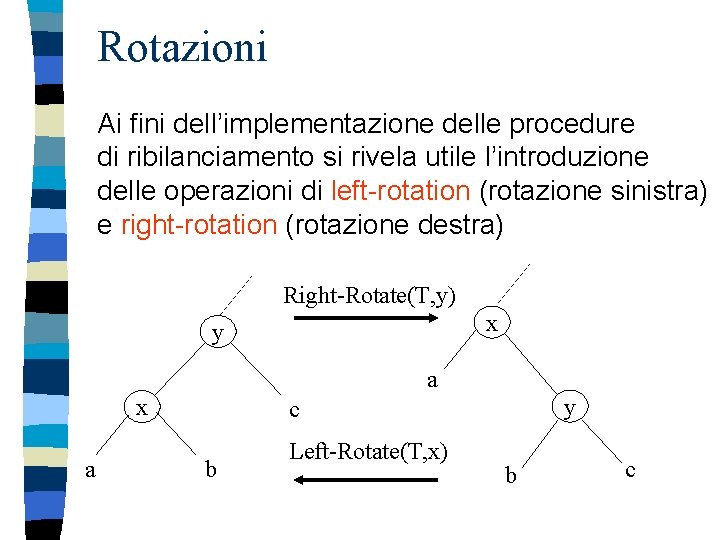

Rotazioni Ai fini dell’implementazione delle procedure di ribilanciamento si rivela utile l’introduzione delle operazioni di left-rotation (rotazione sinistra) e right-rotation (rotazione destra) Right-Rotate(T, y) x y a x a y c b Left-Rotate(T, x) b c

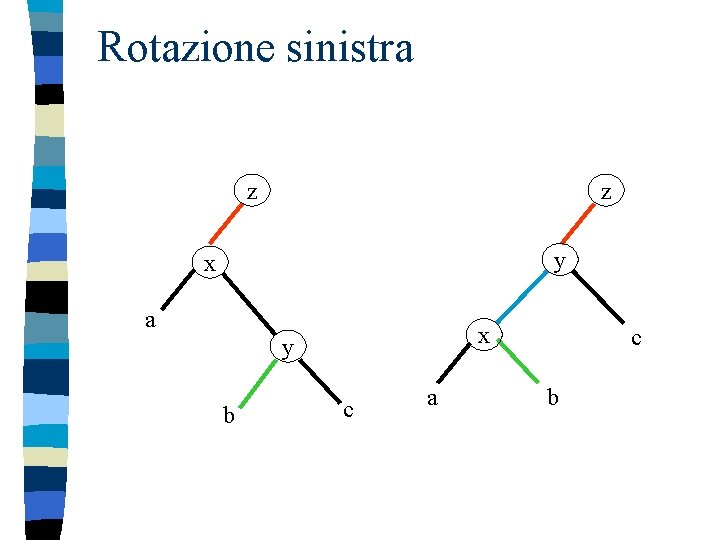

Rotazione sinistra z z y x a x y b c a c b

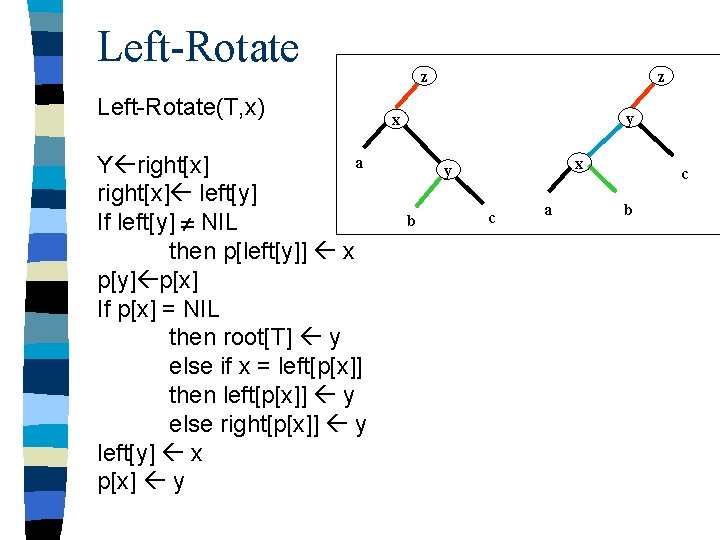

Left-Rotate(T, x) a Y right[x] left[y] If left[y] NIL then p[left[y]] x p[y] p[x] If p[x] = NIL then root[T] y else if x = left[p[x]] then left[p[x]] y else right[p[x]] y left[y] x p[x] y z z y x x y b c a c b

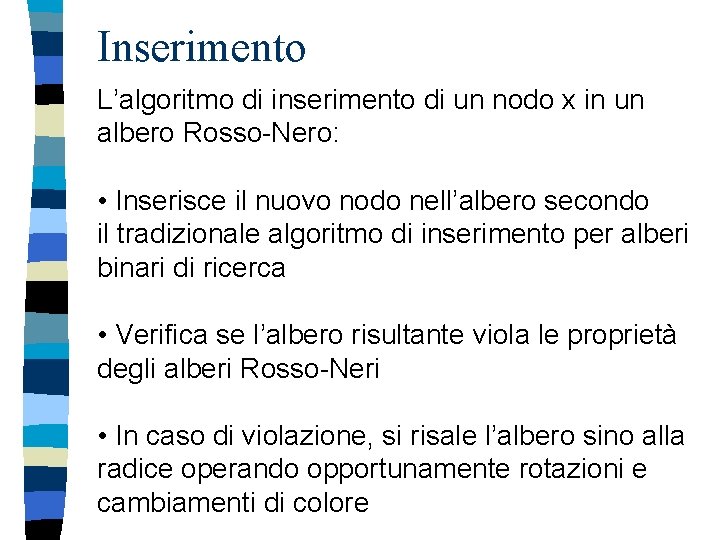

Inserimento L’algoritmo di inserimento di un nodo x in un albero Rosso-Nero: • Inserisce il nuovo nodo nell’albero secondo il tradizionale algoritmo di inserimento per alberi binari di ricerca • Verifica se l’albero risultante viola le proprietà degli alberi Rosso-Neri • In caso di violazione, si risale l’albero sino alla radice operando opportunamente rotazioni e cambiamenti di colore

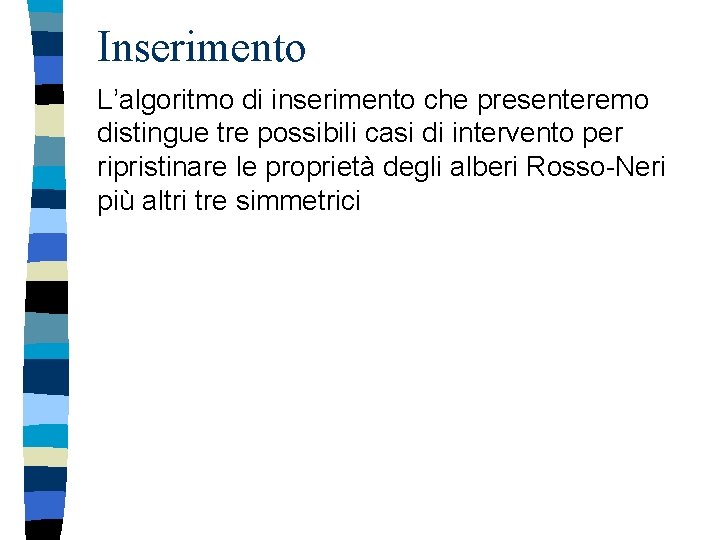

Inserimento L’algoritmo di inserimento che presenteremo distingue tre possibili casi di intervento per ripristinare le proprietà degli alberi Rosso-Neri più altri tre simmetrici

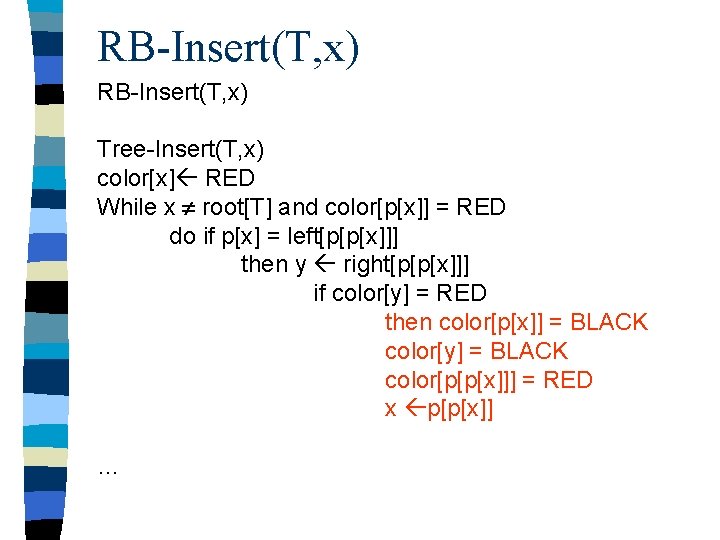

RB-Insert(T, x) Tree-Insert(T, x) color[x] RED While x root[T] and color[p[x]] = RED do if p[x] = left[p[p[x]]] then y right[p[p[x]]] if color[y] = RED then color[p[x]] = BLACK color[y] = BLACK color[p[p[x]]] = RED x p[p[x]] …

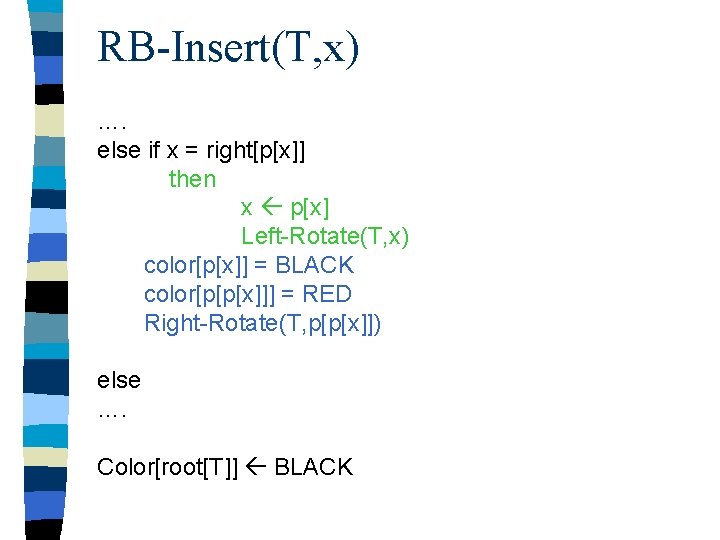

RB-Insert(T, x) …. else if x = right[p[x]] then x p[x] Left-Rotate(T, x) color[p[x]] = BLACK color[p[p[x]]] = RED Right-Rotate(T, p[p[x]]) else …. Color[root[T]] BLACK

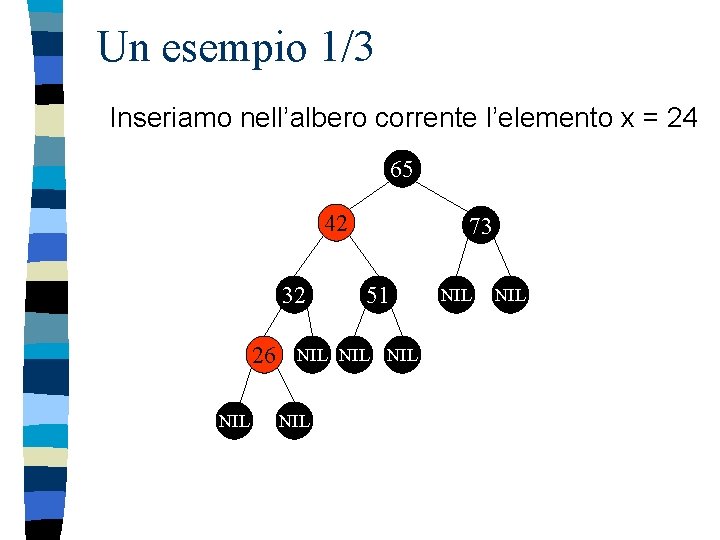

Un esempio 1/3 Inseriamo nell’albero corrente l’elemento x = 24 65 42 32 26 NIL 73 51 NIL NIL NIL

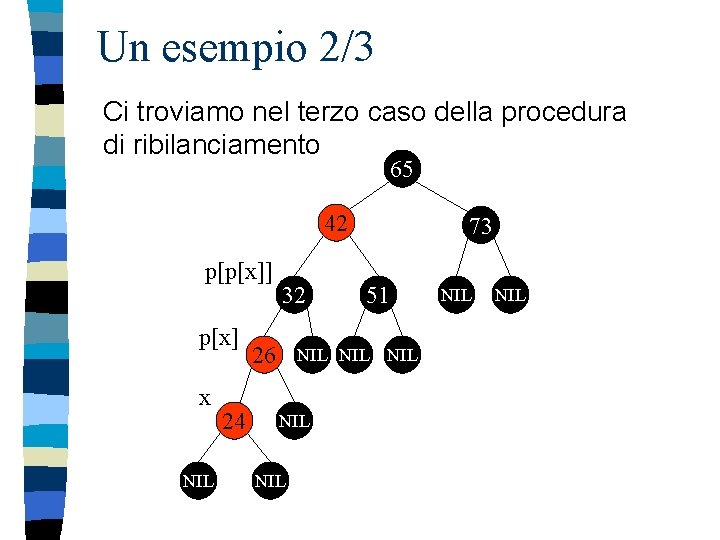

Un esempio 2/3 Ci troviamo nel terzo caso della procedura di ribilanciamento 65 42 p[p[x]] p[x] x NIL 24 32 26 73 51 NIL NIL

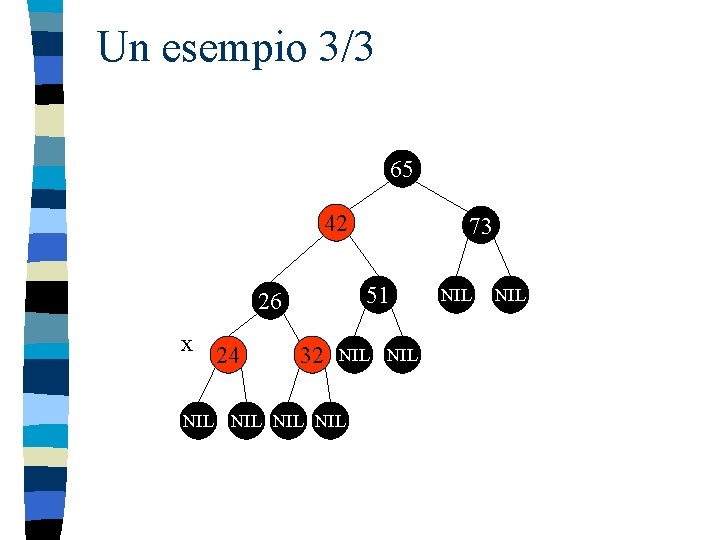

Un esempio 3/3 65 42 51 26 x 24 73 32 NIL NIL

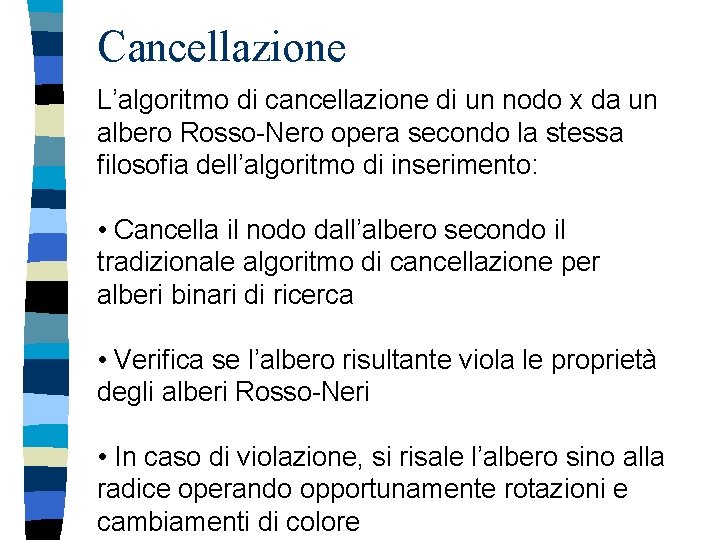

Cancellazione L’algoritmo di cancellazione di un nodo x da un albero Rosso-Nero opera secondo la stessa filosofia dell’algoritmo di inserimento: • Cancella il nodo dall’albero secondo il tradizionale algoritmo di cancellazione per alberi binari di ricerca • Verifica se l’albero risultante viola le proprietà degli alberi Rosso-Neri • In caso di violazione, si risale l’albero sino alla radice operando opportunamente rotazioni e cambiamenti di colore

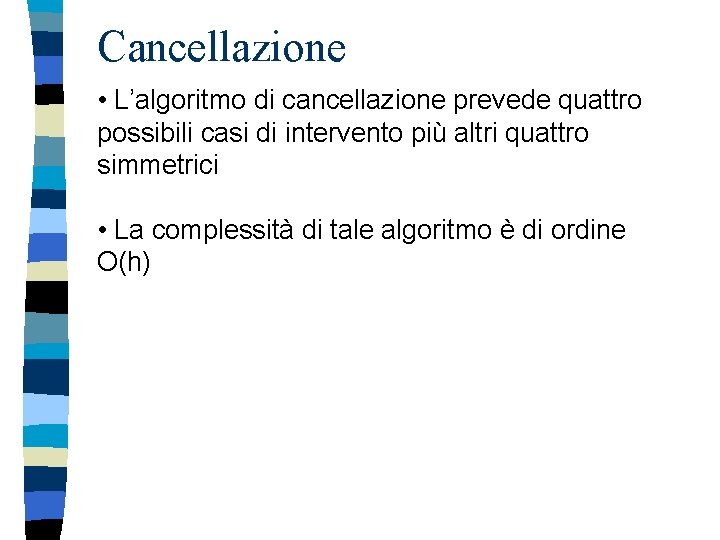

Cancellazione • L’algoritmo di cancellazione prevede quattro possibili casi di intervento più altri quattro simmetrici • La complessità di tale algoritmo è di ordine O(h)

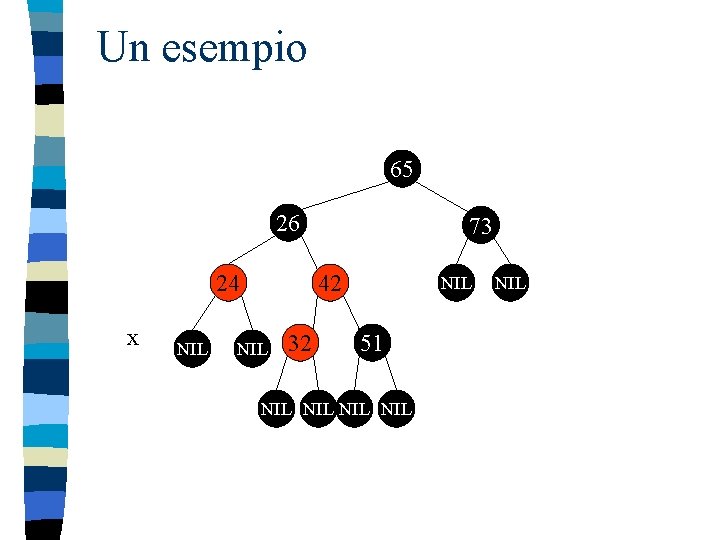

Un esempio 65 26 24 x NIL 73 42 NIL 32 NIL 51 NIL NIL NIL
