ALATALAT INPUT DIAGRAM KOTAK KOMPUTER BLOCK DIAGRAM ALAT

ALAT-ALAT INPUT

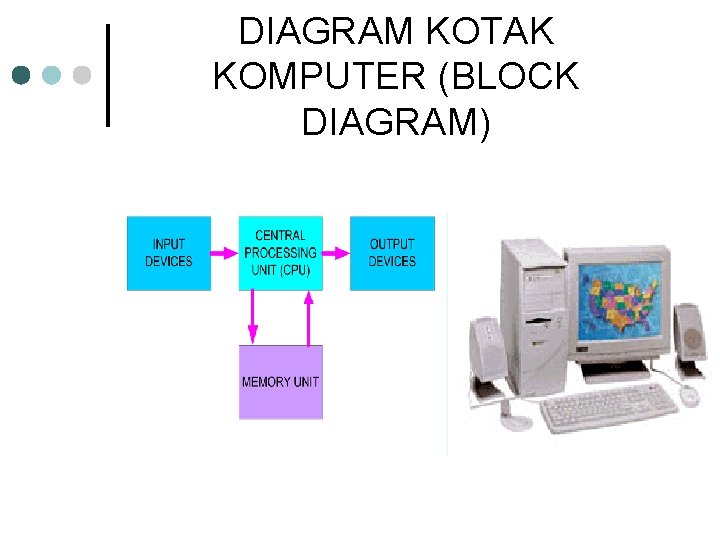

DIAGRAM KOTAK KOMPUTER (BLOCK DIAGRAM)

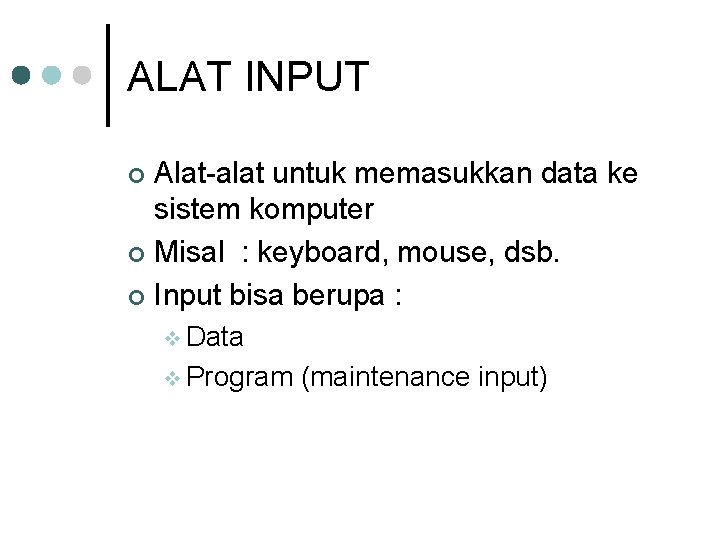

ALAT INPUT Alat-alat untuk memasukkan data ke sistem komputer ¢ Misal : keyboard, mouse, dsb. ¢ Input bisa berupa : ¢ v Data v Program (maintenance input)

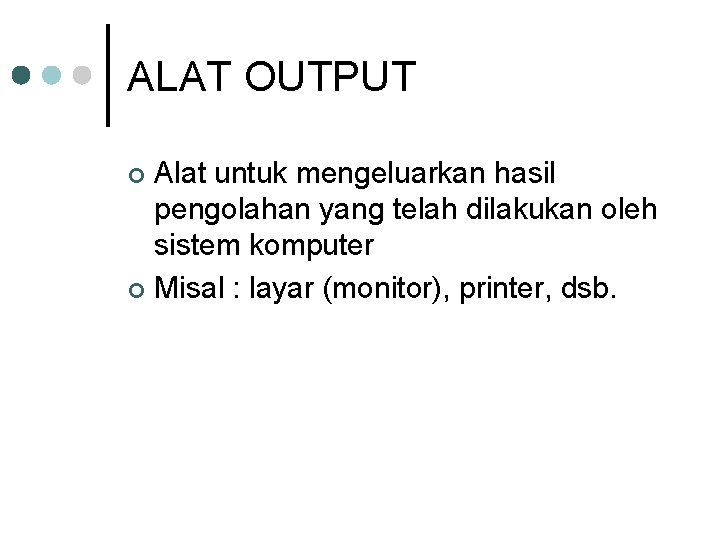

ALAT OUTPUT Alat untuk mengeluarkan hasil pengolahan yang telah dilakukan oleh sistem komputer ¢ Misal : layar (monitor), printer, dsb. ¢

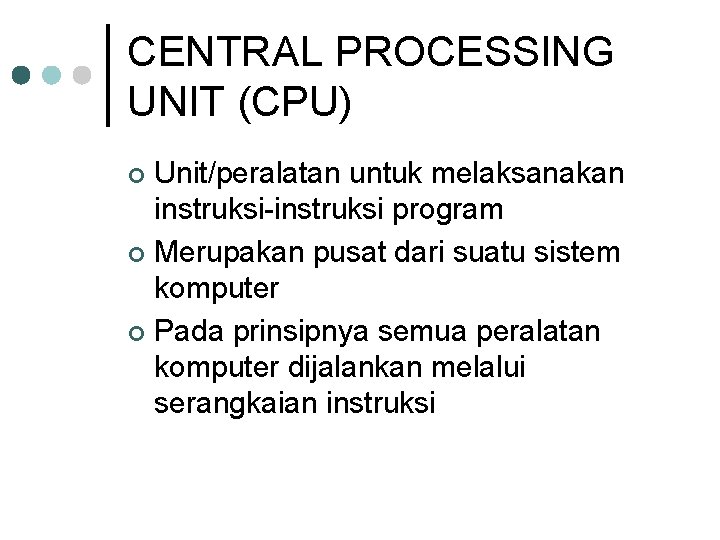

CENTRAL PROCESSING UNIT (CPU) Unit/peralatan untuk melaksanakan instruksi-instruksi program ¢ Merupakan pusat dari suatu sistem komputer ¢ Pada prinsipnya semua peralatan komputer dijalankan melalui serangkaian instruksi ¢

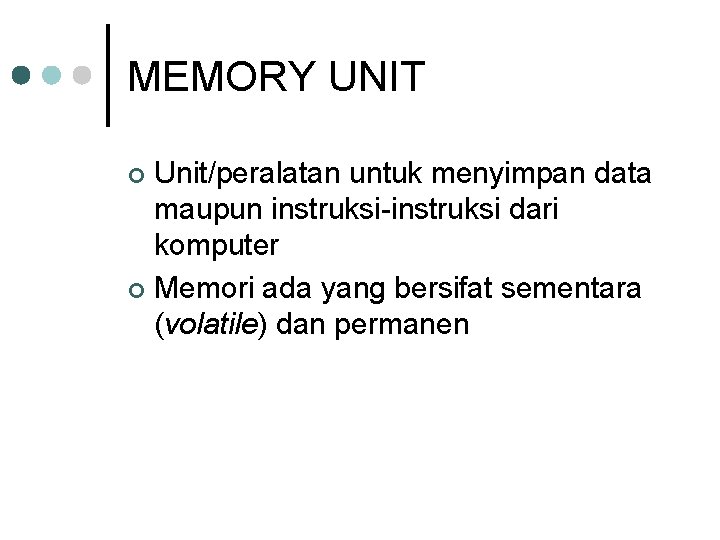

MEMORY UNIT Unit/peralatan untuk menyimpan data maupun instruksi-instruksi dari komputer ¢ Memori ada yang bersifat sementara (volatile) dan permanen ¢

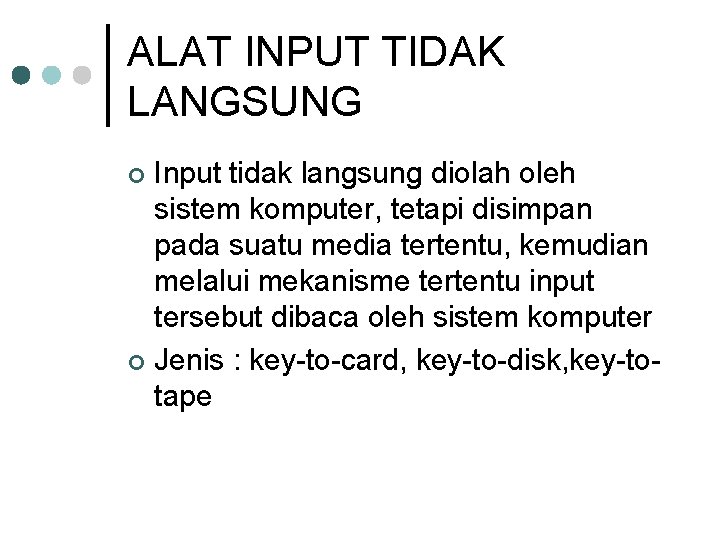

ALAT INPUT TIDAK LANGSUNG Input tidak langsung diolah oleh sistem komputer, tetapi disimpan pada suatu media tertentu, kemudian melalui mekanisme tertentu input tersebut dibaca oleh sistem komputer ¢ Jenis : key-to-card, key-to-disk, key-totape ¢

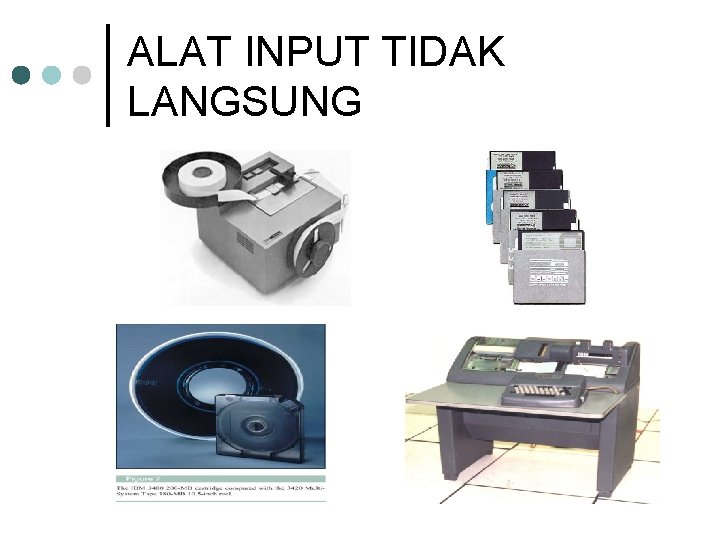

ALAT INPUT TIDAK LANGSUNG

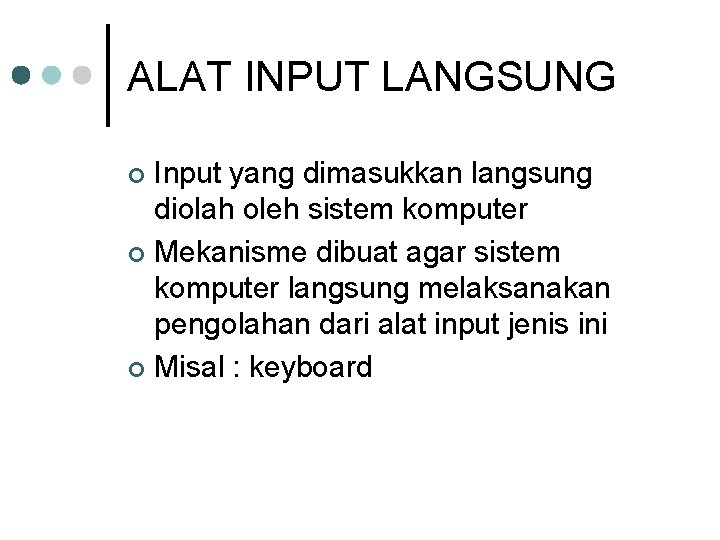

ALAT INPUT LANGSUNG Input yang dimasukkan langsung diolah oleh sistem komputer ¢ Mekanisme dibuat agar sistem komputer langsung melaksanakan pengolahan dari alat input jenis ini ¢ Misal : keyboard ¢

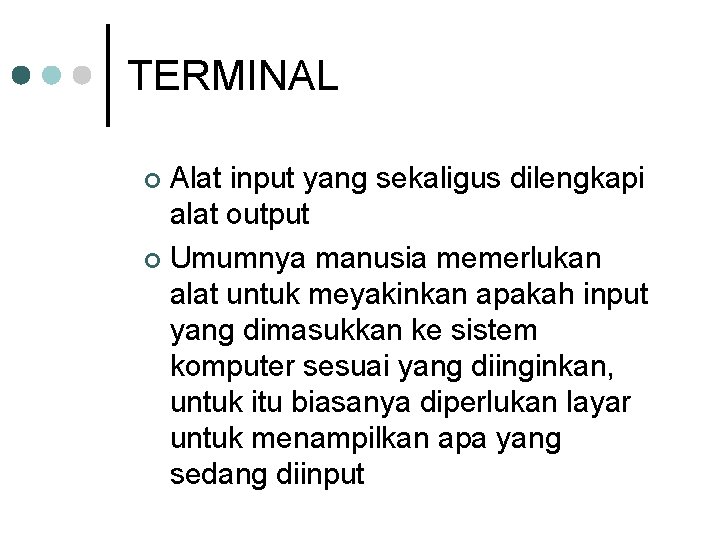

TERMINAL Alat input yang sekaligus dilengkapi alat output ¢ Umumnya manusia memerlukan alat untuk meyakinkan apakah input yang dimasukkan ke sistem komputer sesuai yang diinginkan, untuk itu biasanya diperlukan layar untuk menampilkan apa yang sedang diinput ¢

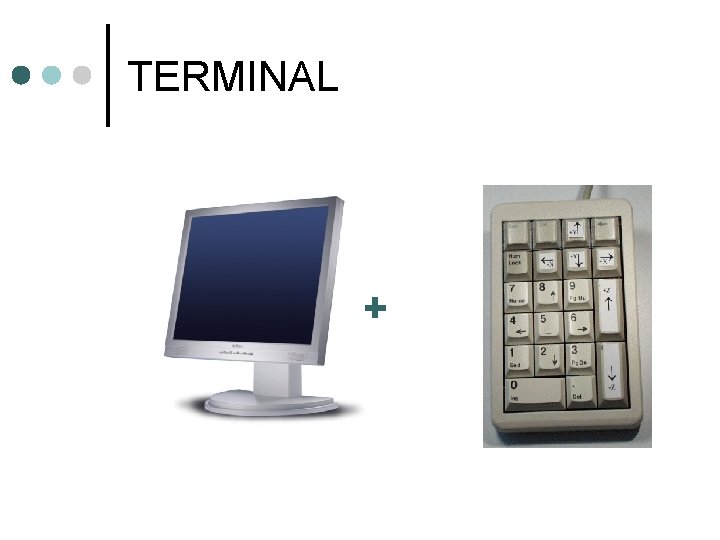

TERMINAL +

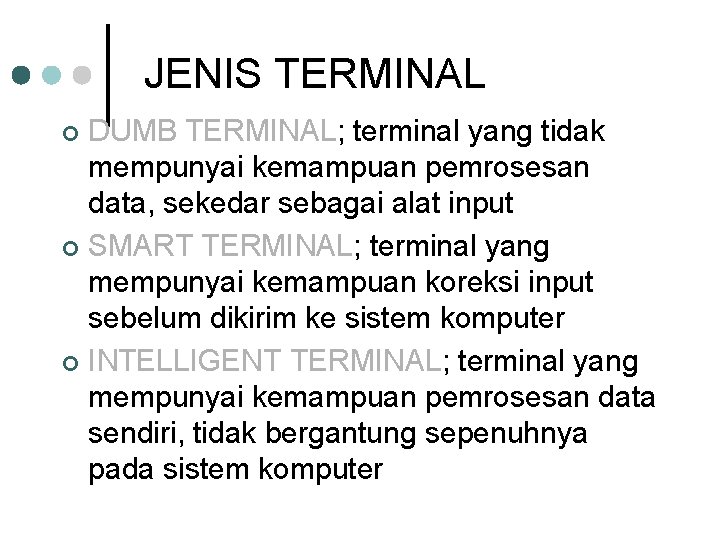

JENIS TERMINAL DUMB TERMINAL; terminal yang tidak mempunyai kemampuan pemrosesan data, sekedar sebagai alat input ¢ SMART TERMINAL; terminal yang mempunyai kemampuan koreksi input sebelum dikirim ke sistem komputer ¢ INTELLIGENT TERMINAL; terminal yang mempunyai kemampuan pemrosesan data sendiri, tidak bergantung sepenuhnya pada sistem komputer ¢

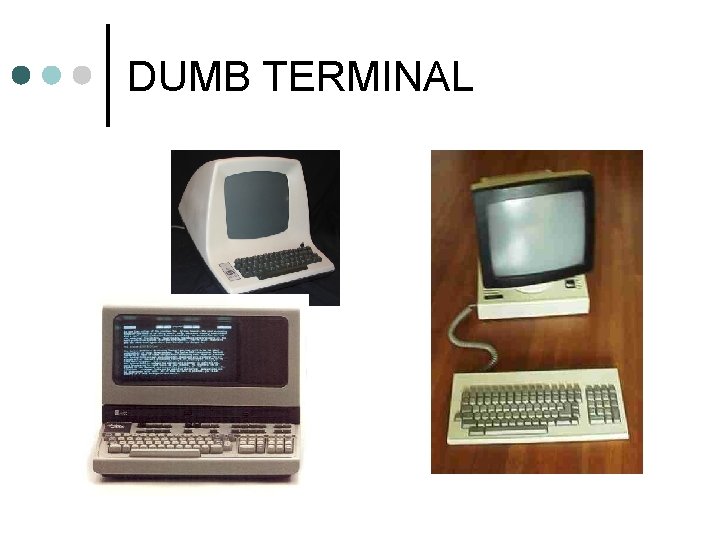

DUMB TERMINAL

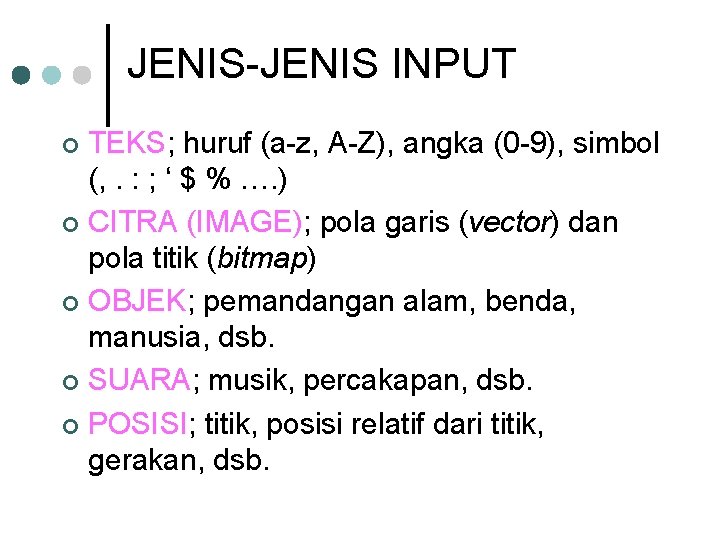

JENIS-JENIS INPUT TEKS; huruf (a-z, A-Z), angka (0 -9), simbol (, . : ; ‘ $ % …. ) ¢ CITRA (IMAGE); pola garis (vector) dan pola titik (bitmap) ¢ OBJEK; pemandangan alam, benda, manusia, dsb. ¢ SUARA; musik, percakapan, dsb. ¢ POSISI; titik, posisi relatif dari titik, gerakan, dsb. ¢

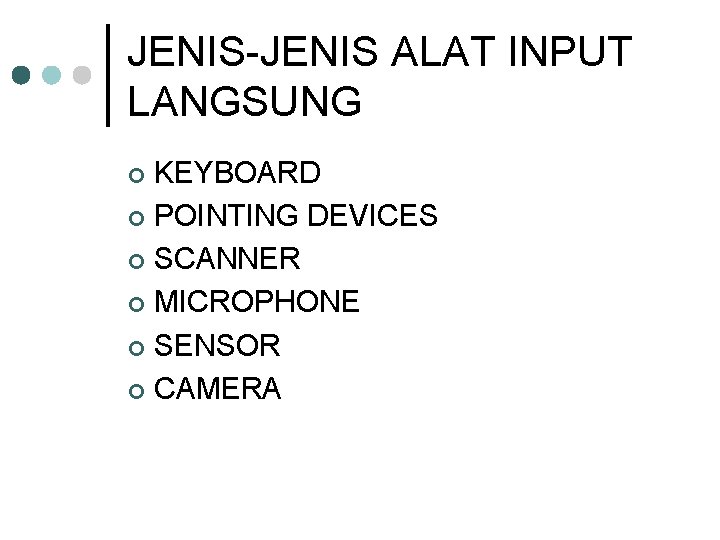

JENIS-JENIS ALAT INPUT LANGSUNG KEYBOARD ¢ POINTING DEVICES ¢ SCANNER ¢ MICROPHONE ¢ SENSOR ¢ CAMERA ¢

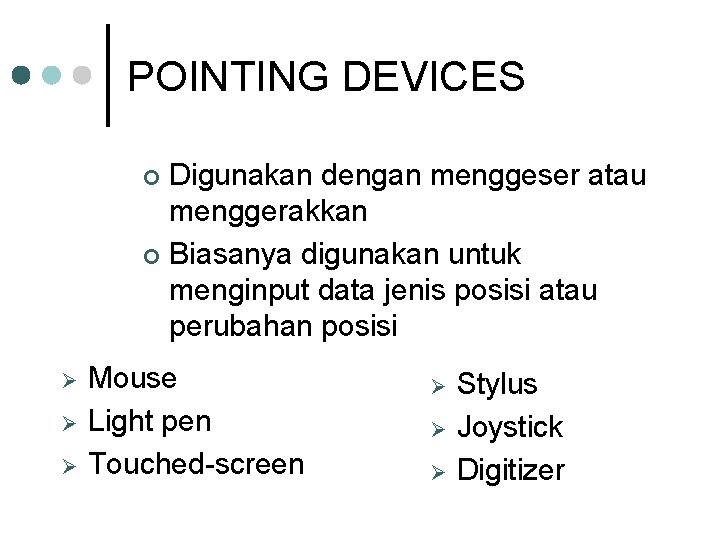

POINTING DEVICES Digunakan dengan menggeser atau menggerakkan ¢ Biasanya digunakan untuk menginput data jenis posisi atau perubahan posisi ¢ Ø Ø Ø Mouse Light pen Touched-screen Ø Ø Ø Stylus Joystick Digitizer

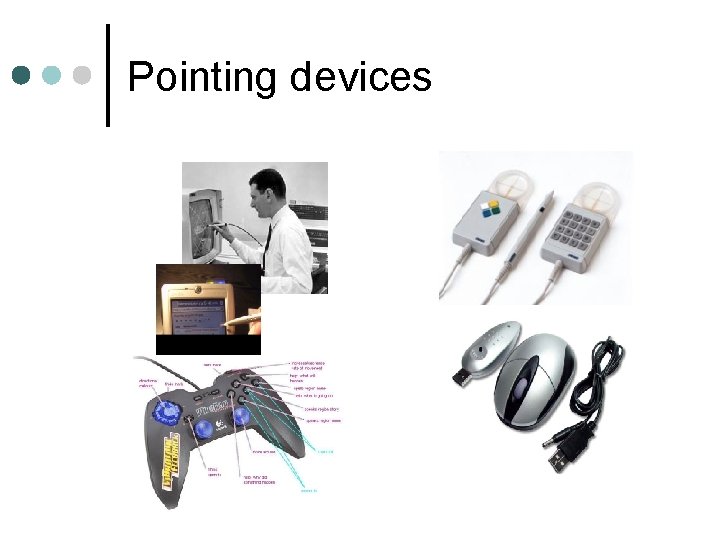

Pointing devices

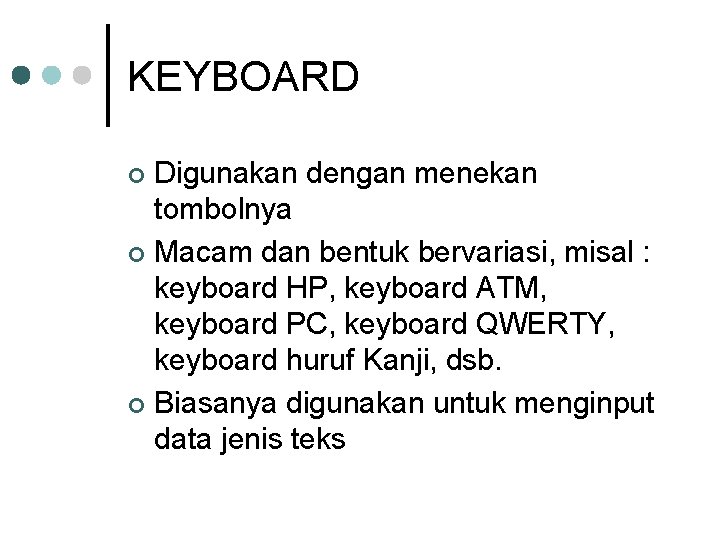

KEYBOARD Digunakan dengan menekan tombolnya ¢ Macam dan bentuk bervariasi, misal : keyboard HP, keyboard ATM, keyboard PC, keyboard QWERTY, keyboard huruf Kanji, dsb. ¢ Biasanya digunakan untuk menginput data jenis teks ¢

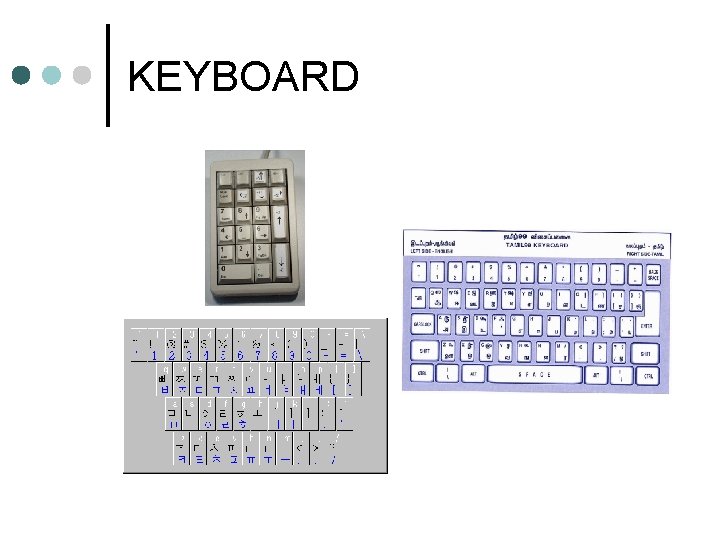

KEYBOARD

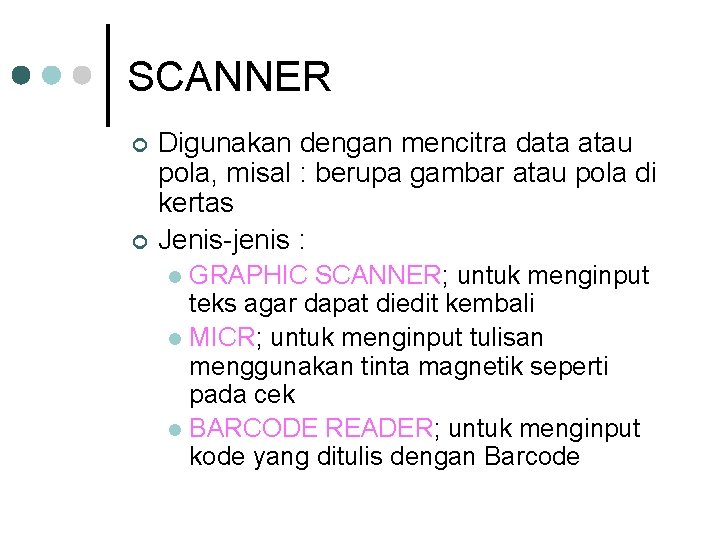

SCANNER ¢ ¢ Digunakan dengan mencitra data atau pola, misal : berupa gambar atau pola di kertas Jenis-jenis : GRAPHIC SCANNER; untuk menginput teks agar dapat diedit kembali l MICR; untuk menginput tulisan menggunakan tinta magnetik seperti pada cek l BARCODE READER; untuk menginput kode yang ditulis dengan Barcode l

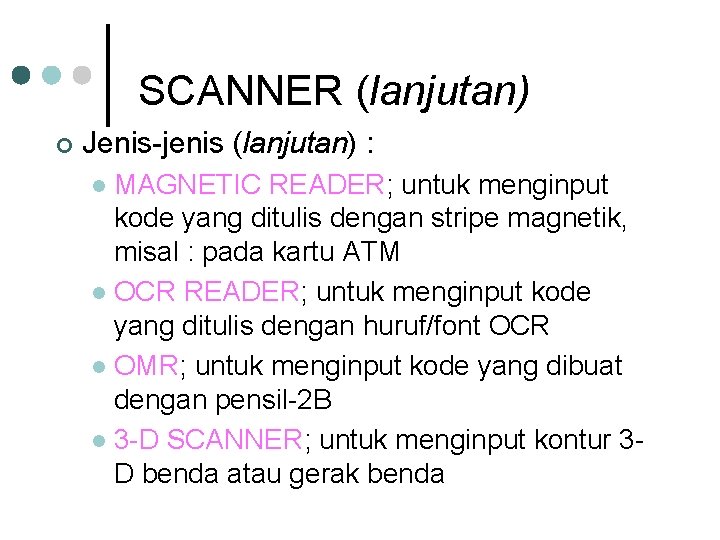

SCANNER (lanjutan) ¢ Jenis-jenis (lanjutan) : MAGNETIC READER; untuk menginput kode yang ditulis dengan stripe magnetik, misal : pada kartu ATM l OCR READER; untuk menginput kode yang ditulis dengan huruf/font OCR l OMR; untuk menginput kode yang dibuat dengan pensil-2 B l 3 -D SCANNER; untuk menginput kontur 3 D benda atau gerak benda l

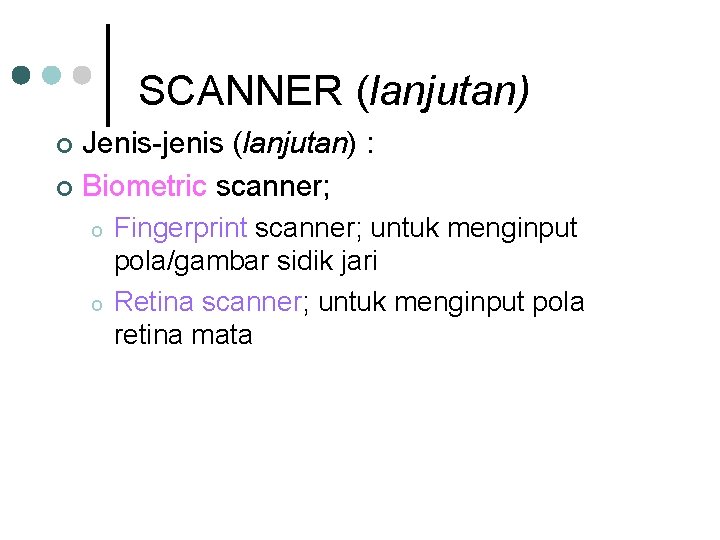

SCANNER (lanjutan) Jenis-jenis (lanjutan) : ¢ Biometric scanner; ¢ o o Fingerprint scanner; untuk menginput pola/gambar sidik jari Retina scanner; untuk menginput pola retina mata

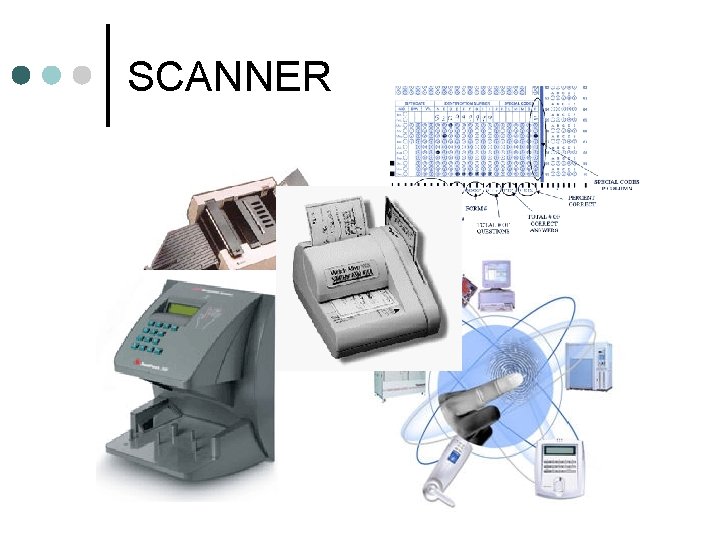

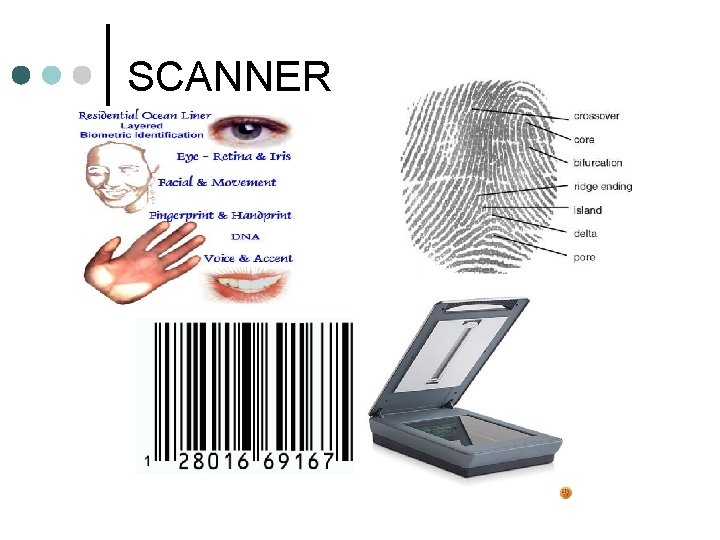

SCANNER

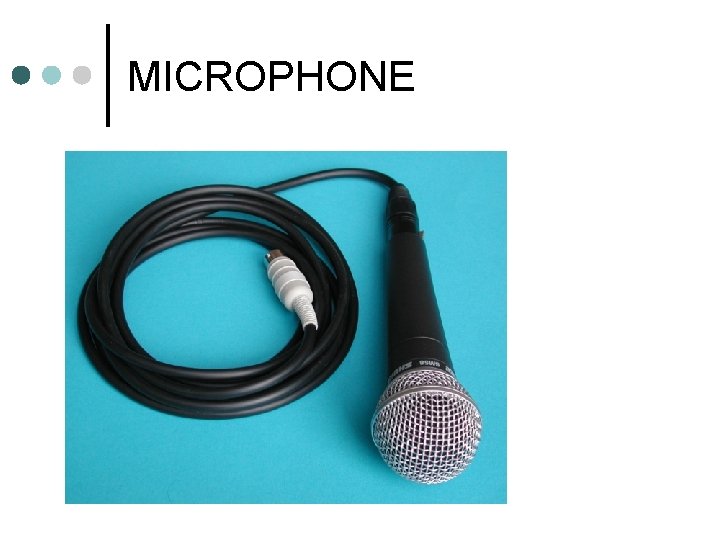

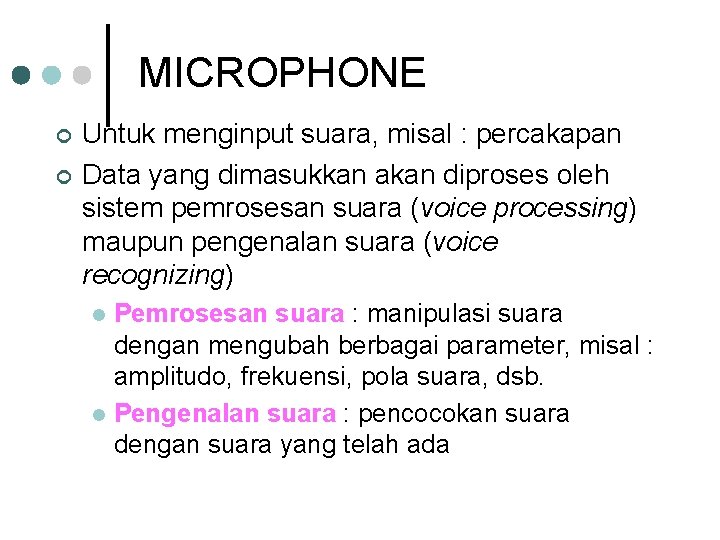

MICROPHONE ¢ ¢ Untuk menginput suara, misal : percakapan Data yang dimasukkan akan diproses oleh sistem pemrosesan suara (voice processing) maupun pengenalan suara (voice recognizing) Pemrosesan suara : manipulasi suara dengan mengubah berbagai parameter, misal : amplitudo, frekuensi, pola suara, dsb. l Pengenalan suara : pencocokan suara dengan suara yang telah ada l

MICROPHONE

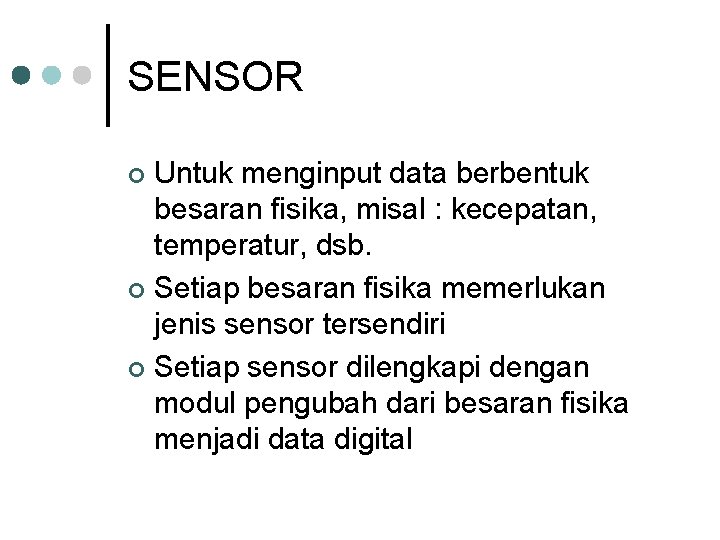

SENSOR Untuk menginput data berbentuk besaran fisika, misal : kecepatan, temperatur, dsb. ¢ Setiap besaran fisika memerlukan jenis sensor tersendiri ¢ Setiap sensor dilengkapi dengan modul pengubah dari besaran fisika menjadi data digital ¢

SENSOR

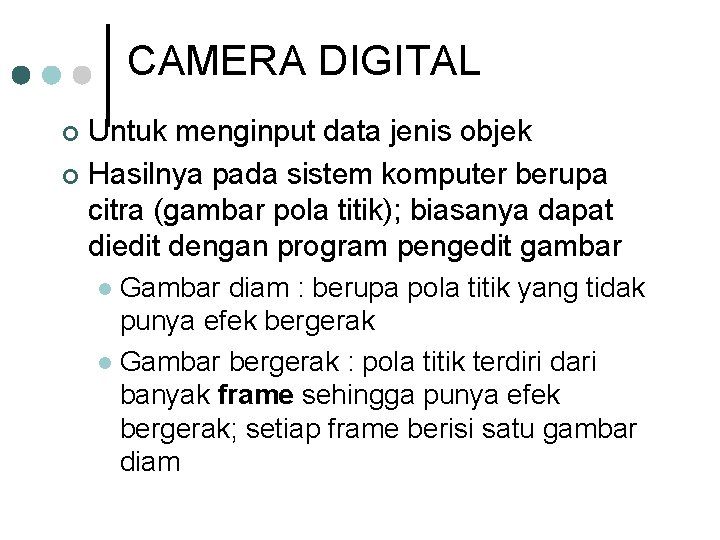

CAMERA DIGITAL Untuk menginput data jenis objek ¢ Hasilnya pada sistem komputer berupa citra (gambar pola titik); biasanya dapat diedit dengan program pengedit gambar ¢ Gambar diam : berupa pola titik yang tidak punya efek bergerak l Gambar bergerak : pola titik terdiri dari banyak frame sehingga punya efek bergerak; setiap frame berisi satu gambar diam l

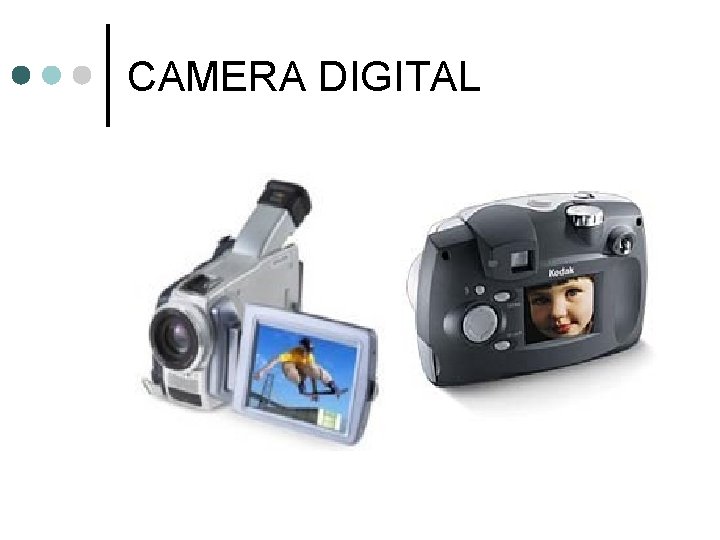

CAMERA DIGITAL

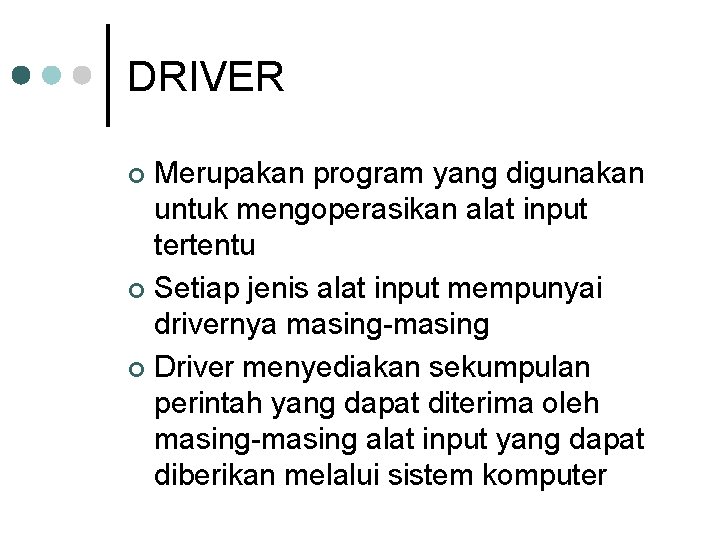

DRIVER Merupakan program yang digunakan untuk mengoperasikan alat input tertentu ¢ Setiap jenis alat input mempunyai drivernya masing-masing ¢ Driver menyediakan sekumpulan perintah yang dapat diterima oleh masing-masing alat input yang dapat diberikan melalui sistem komputer ¢

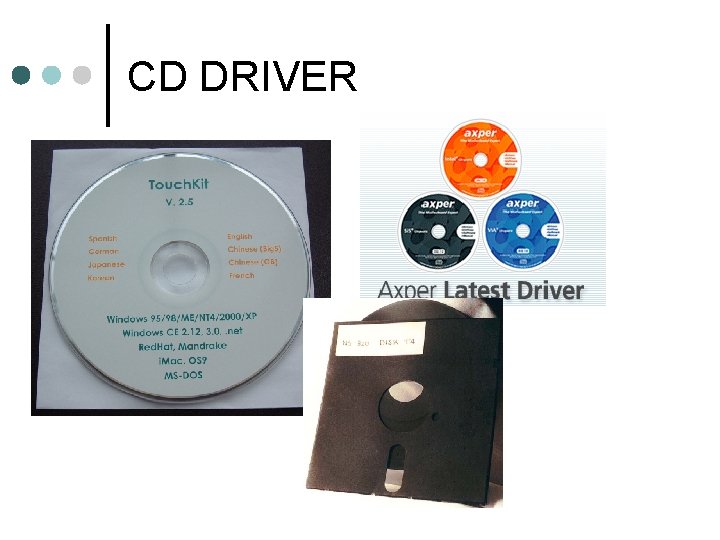

CD DRIVER

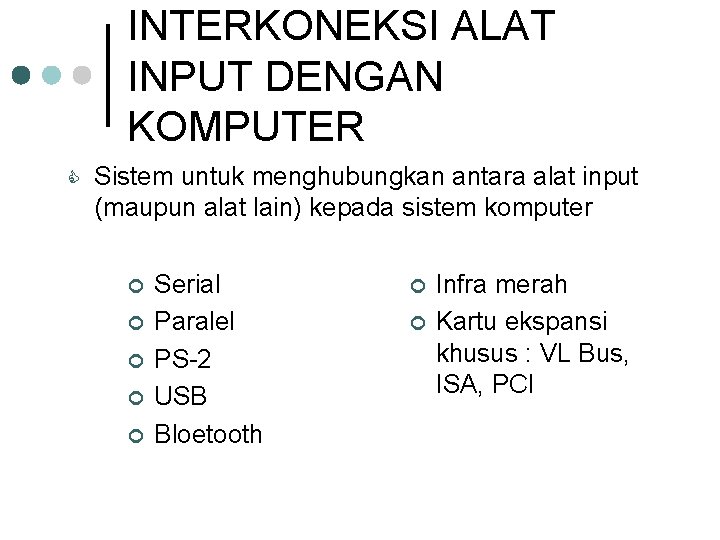

INTERKONEKSI ALAT INPUT DENGAN KOMPUTER C Sistem untuk menghubungkan antara alat input (maupun alat lain) kepada sistem komputer ¢ ¢ ¢ Serial Paralel PS-2 USB Bloetooth ¢ ¢ Infra merah Kartu ekspansi khusus : VL Bus, ISA, PCI

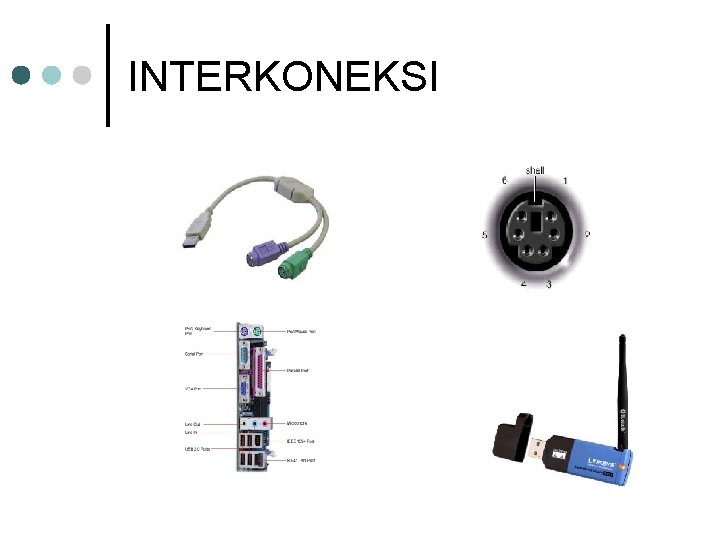

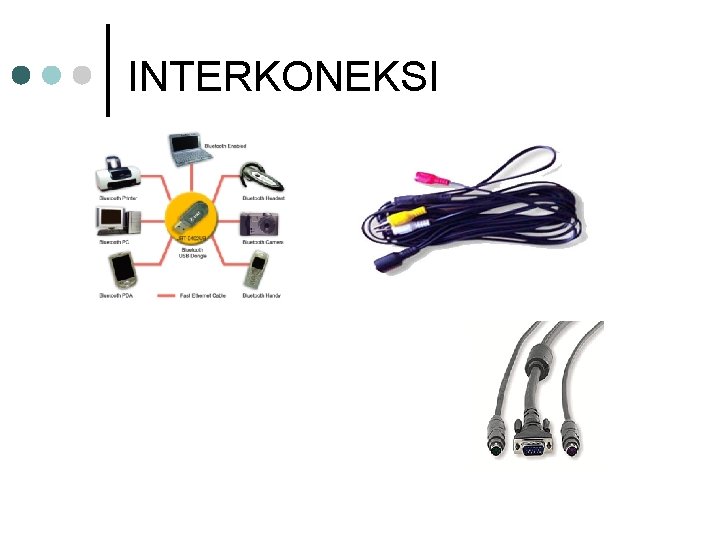

INTERKONEKSI
