ALAT ZA OŠTRENJE

ISHODI I AKTIVNOSTI Ishodi: 1. 2. 3. 4. Navesti i opisati alate za oštrenje. Opisati namjenu alata za oštrenje. Navesti vrste bruseva Razlikovati oznake Aktivnosti: • pregledavanje narednih slajdova • promatranje, rješavanje jednostavnih zadataka prema uputi nastavnice • komunikacija s ostalim učenicima i nastavnicom u virtualnoj učionici

Što čini skupinu alata za oštrenje? To su prirodni i umjetni brusovi, turpije, oštrilo za postrugu, stolne oštrilice. Koja je namjena tih alata? Oštrenje reznih alata-alata za piljenje, blanjanje, dubljenje, bušenje, zacrtavanje. Da bi rezni alati kvalitetno vršili obrade, njihove oštrice moraju biti naoštrene.

Prirodni brusovi -služe za za oštrenje noževa, dlijeta, postruga, šila -izrađeni su od kamena pješčenjaka nastalog taloženjem eruptivnih kamenih zrnaca koja su povezana vezivom -zrnca nisu jednolične veličine O vrsti veziva ovisi i boja brusa!

Vrste prirodnih brusova Prema vezivu -kremeni -glineni -vapneni Prema tvrdoći -tvrdi -srednje tvrdi -mekani Prema krupnoći zrnaca -sitnozrnati -krupnozrnati

Umjetni brusovi • koriste se za oštrenje noževa, dlijeta, postruga, šila • umjetna zrnca jednog brusa jednolične su veličine označene na svakom brusu • to je brojčana oznaka koja označava broj okanaca sita na duljini od jednog inča (1 inč=25, 4 mm) kroz koja su prošla zrnca brusa prilikom prosijavanja • izrađeni su od zrnaca elektrokorunda ili karborunda (silicijevog karbida) koja su spojena keramičkim vezivom

OZNAKE

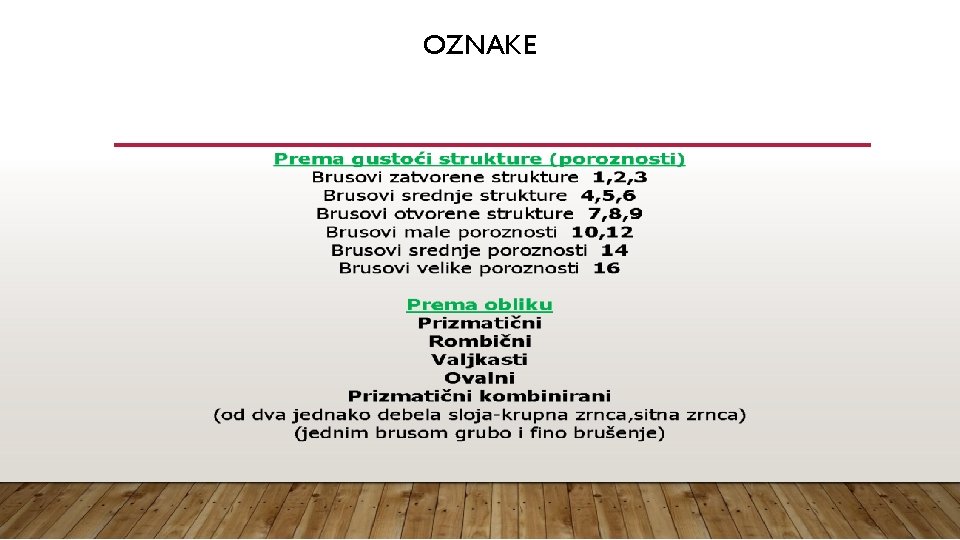

OZNAKE

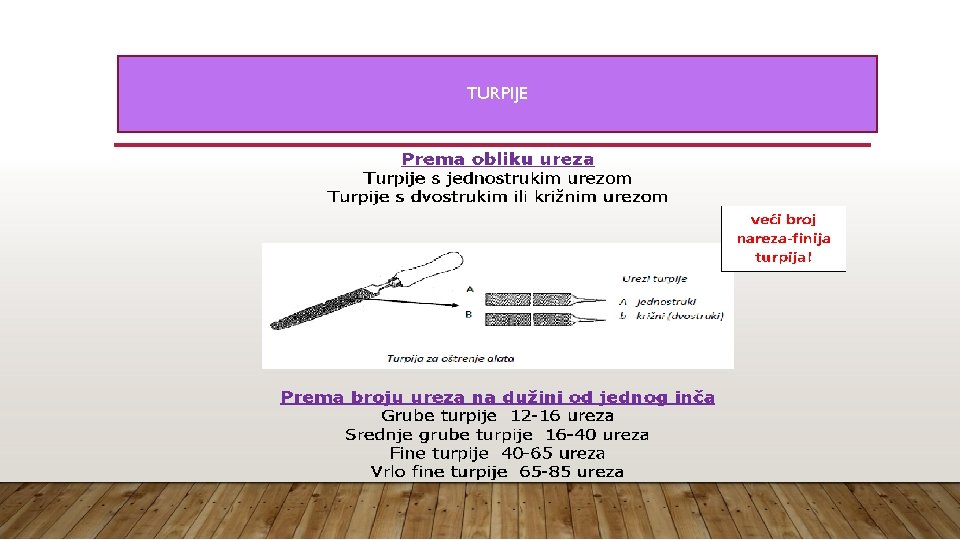

TURPIJE

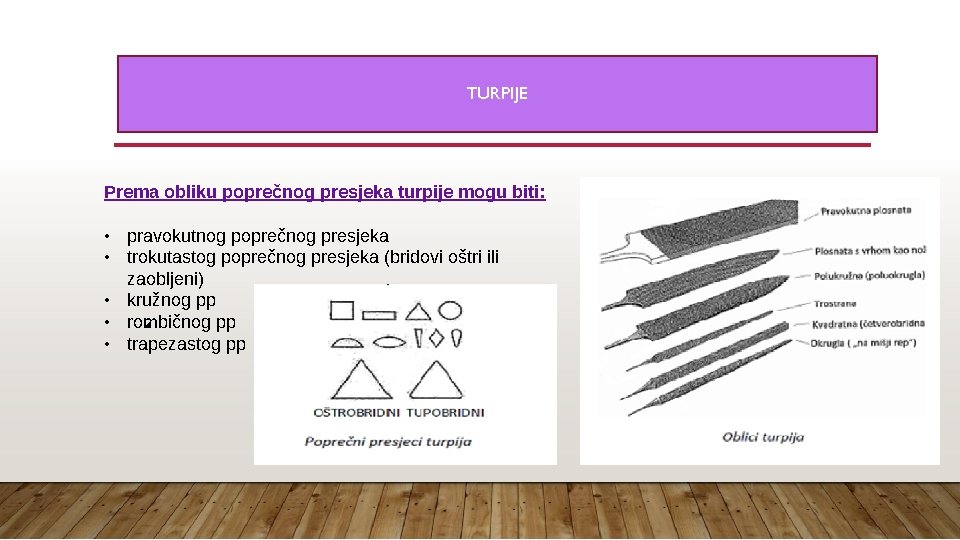

TURPIJE Prema obliku poprečnog presjeka turpije mogu biti: • pravokutnog poprečnog presjeka • trokutastog poprečnog presjeka (bridovi oštri ili zaobljeni) • kružnog pp • rombičnog pp • trapezastog pp

STOLNE OŠTRILICE • • su alati za oštrenje noževa blanja i dlijeta rotirajućom brusnom pločom radi na principu da se jednom rukom okreće ručica, a drugom se drži obradak kojem se oštri rezni dio alata za obradu drva

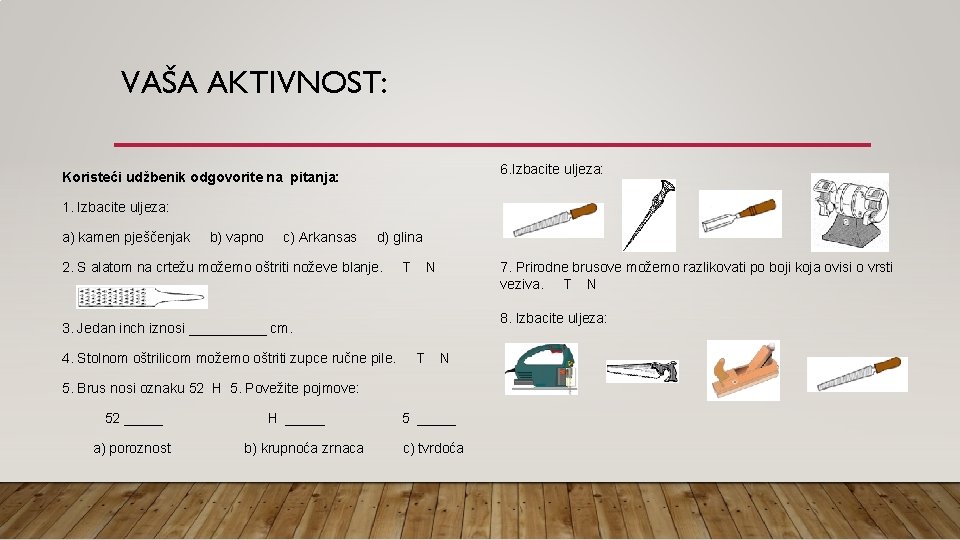

VAŠA AKTIVNOST: 6. Izbacite uljeza: Koristeći udžbenik odgovorite na pitanja: 1. Izbacite uljeza: a) kamen pješčenjak b) vapno c) Arkansas d) glina 2. S alatom na crtežu možemo oštriti noževe blanje. T 7. Prirodne brusove možemo razlikovati po boji koja ovisi o vrsti veziva. T N N 8. Izbacite uljeza: 3. Jedan inch iznosi _____ cm. 4. Stolnom oštrilicom možemo oštriti zupce ručne pile. T N 5. Brus nosi oznaku 52 H 5. Povežite pojmove: 52 _____ a) poroznost H _____ b) krupnoća zrnaca 5 _____ c) tvrdoća

Literatura i izvori: Irena Dević, Josip Ištvanić, Alati i strojevi u obradi drva 1. Element, Zagreb, 2003. Materijal ustupila: Ankica Rebrović, Zagreb
