ALAT PENGENDALI ELEKTROMAGNETIK ELEMEN AKHIR INSTRUKTUR SISWANTA Kompetensi

ALAT PENGENDALI ELEKTROMAGNETIK ELEMEN AKHIR INSTRUKTUR : SISWANTA

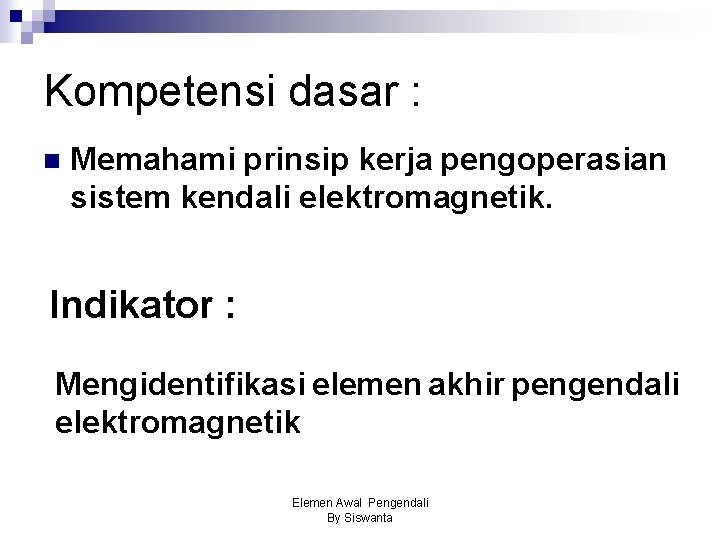

Kompetensi dasar : n Memahami prinsip kerja pengoperasian sistem kendali elektromagnetik. Indikator : Mengidentifikasi elemen akhir pengendali elektromagnetik Elemen Awal Pengendali By Siswanta

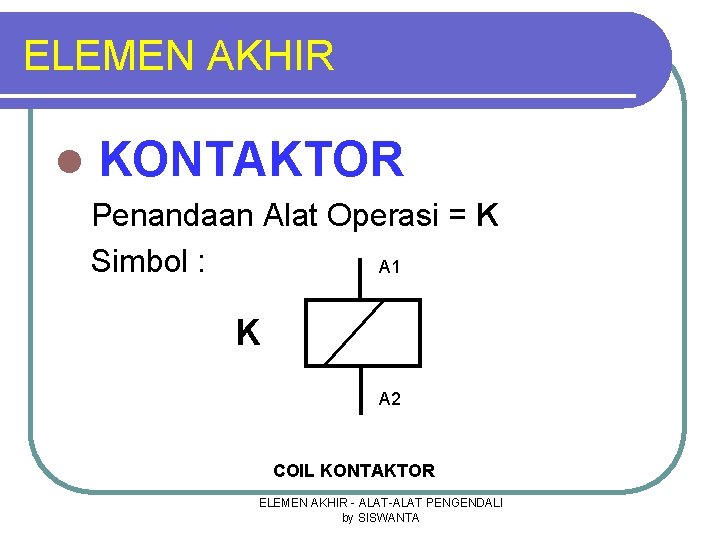

ELEMEN AKHIR l KONTAKTOR Penandaan Alat Operasi = K Simbol : A 1 K A 2 COIL KONTAKTOR ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA

GAMBAR SIMBOL LENGKAP Kontaktor Magnet A 1 K 1 2 3 5 4 6 A 2 Kontak Utama 13 14 11 12 23 24 21 22 Kontak Tambahan /Bantu Banyaknya Kontak Bantu tergantung Jenis Kontaktor ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA

Jenis Kontak Pada Kontaktor: l Kontak NO : Normally Open Dalam Keadaan normal terbuka l. Kontak NC : Normally Closed Dalam Keadaan normal tertutup l Kontak Utama Untuk rangkaian utama l Kontak Bantu/ Tambahan Untuk rangkaian pengendali ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA

Cara Kerja Kontaktor n Jika Coil (A 1, A 2) diberi sumber tegangan, koil akan menjadi magnet dan menarik kontak-kontaktor, Kontak NO-nya menutup, kontak NC-nya membuka. 1 3 5 4 6 2 A 1 1 2 14 A 2 P N 13 3 5 4 6 A 1 A 2 ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA 23 11 12 24 13 11 14 12 21 22 23 24 21 22

Bentuk Kontaktor ELEMEN AKHIR - ALAT PENGENDALI by SISWANTA

Latihan Jelaskan Cara Kerja Rangkaian di bawah ini ! P 1 S 1 3 S 2 K 4 13 K H 1 H 2 14 A 1 K A 2 N ELEMEN AKHIR -ALAT PENGENDALI by SISWANTA

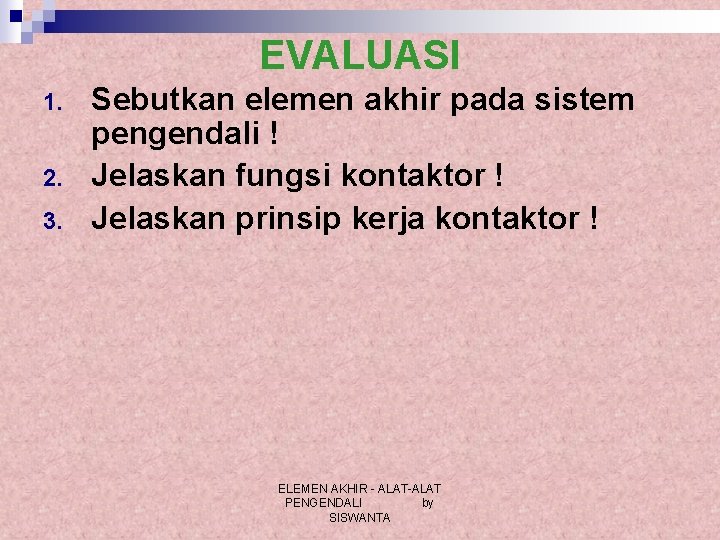

EVALUASI 1. 2. 3. Sebutkan elemen akhir pada sistem pengendali ! Jelaskan fungsi kontaktor ! Jelaskan prinsip kerja kontaktor ! ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA

Ke materi selanjutnya…. . ELEMEN AKHIR - ALAT-ALAT PENGENDALI by SISWANTA
