Alat optik Irnin Agustina D A M Pd

Alat optik Irnin Agustina D. A, M. Pd.

Mata

� Kornea Berupa selaput bening yang melapisi bagian depan mata � Cairan (aqueous humor) Cairan di belakang kornea yang berfungsi membiaskan cahaya yang masuk ke mata � Lensa Kristalin Mengatur pembiasan yang disebab-kan oleh aqueous humor � Iris Berfungsi mengatur intensitas cahaya yang masuk ke mata � Pupil Di tempat agak gelap, pupil membesar agar lebih banyak cahaya yang masuk sedangkan di tempat terang, pupil mengecil � Retina/selaput jala Berfungsi sebagai layar yang menangkap bayangan nyata yang dibentuk oleh lensa mata. Sifat bayangan yang terbentuk di retina : nyata, terbalik, diperkecil

Rabun jauh � Lensa mata kurang pipih � Bayangan berada di depan retina � Lensa kacamata cekung � Titik jauh yang masih bisa dilihat jelas = punctun remotum (PR)

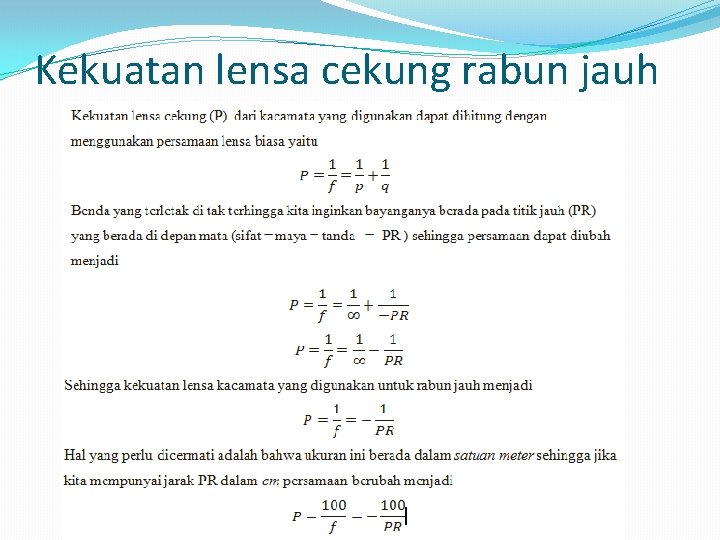

Kekuatan lensa cekung rabun jauh

Rabun dekat � Lensa mata kurang cembung � Bayangan jatuh di belakang retina � Lensa kacamata cembung � Titik dekat yang masih bisa dilihat = punctum proximum (PP)

Kekuatan lensa cembung rabun dekat

Soal �Seorang mampu melihat dengan jelas terjauh maksimal 4 meter. Berapa kekuatan lensa yang diperlukan agar dapat melihat normal? Lensa apakah yang harus dipakai? �Seorang penderita hipermetropi dapat membaca buku pada jarak 125 cm. agar dapat membaca pada jarak normal 25 cm, orang tersebut harus memakai kacamata dengan kuat lensa ….

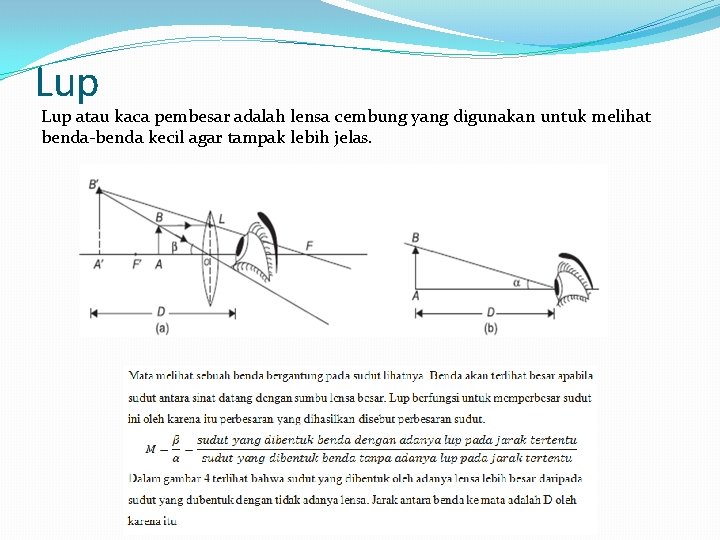

Lup atau kaca pembesar adalah lensa cembung yang digunakan untuk melihat benda-benda kecil agar tampak lebih jelas.

Mata berakomodasi maksimal

Mata tak berakomodasi

Soal �Tukang jam menggunakan lup untuk mereparasi jam dengan sebuah lup yang mempunyai jarak fokus 5 cm. Jika titik dekat mata normal 25 cm berapakah perbesaran lup jika a). Mata Berakomodasi maksimum b). Mata Tak berkomodasi

Mikroskop

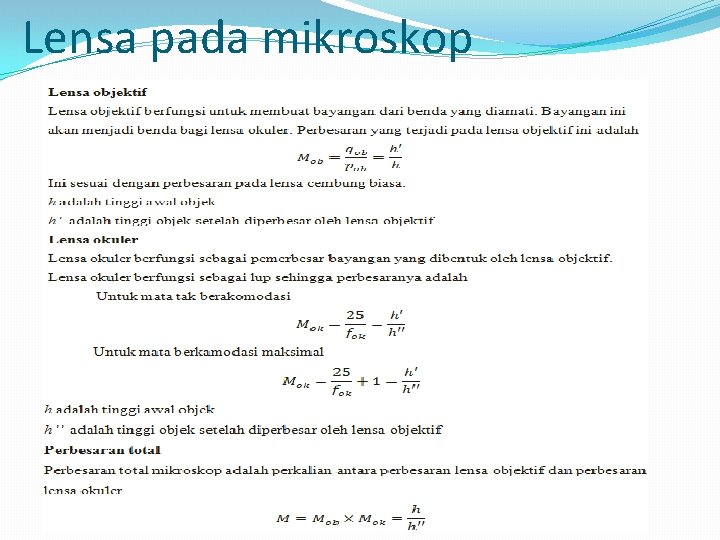

Lensa pada mikroskop

Soal �Sebuah mikroskop mempunyai lensa obyektif dan okuler yang jarak fokusnya masing-masing 0, 9 cm dan 5 cm. Seseorang memasang preparat 10 mm di depan lensa obyektif untuk diamati melalui lensa okuler tanpa akomodasi. Bila obyek preparat mempunyai panjang 0, 5 mm dan jarak baca normal orang tersebut 25 cm, maka panjang obyek tersebut akan terlihat menjadi …

Teropong bintang

Perbesaran sudut teropong

Perbesaran sudut teropong

Mata akomodasi maksimal

Mata tak akomodasi

Soal �Sebuah teropong dipakai untuk melihat bintang yang menghasilkan perbesaran anguler 6 kali. Jarak fokus lensa obyektif 30 cm, berapa jarak fokus okulernya (mata tak berakomodasi)?

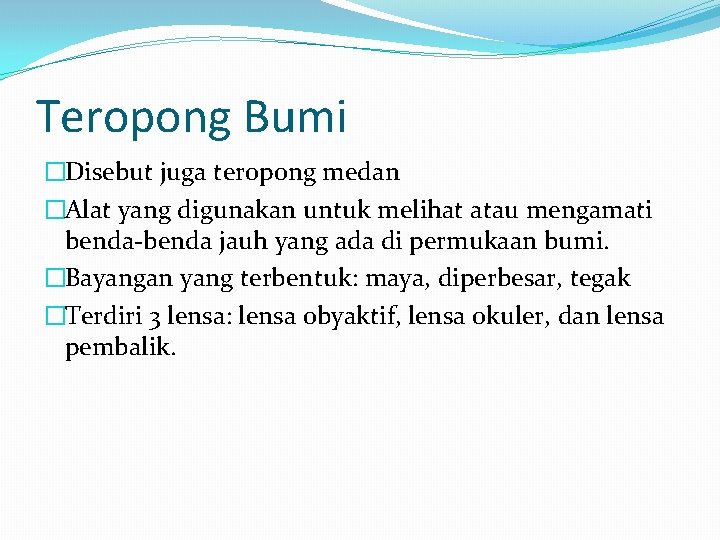

Teropong Bumi �Disebut juga teropong medan �Alat yang digunakan untuk melihat atau mengamati benda-benda jauh yang ada di permukaan bumi. �Bayangan yang terbentuk: maya, diperbesar, tegak �Terdiri 3 lensa: lensa obyaktif, lensa okuler, dan lensa pembalik.

Contoh soal �Sebuah teropong bumi memiliki panjang 34 cm. Lensa okuler berfokus 10 cm dan lensa pembalik berfokus 2 cm. Hitunglah fokus lensa objektifnya

Suatu mikroskop terdiri dari dua lensa cembung, yang panjang fokus objektif dan fokus okuler masing-masing 2 cm dan 5 cm. Jika jarak antara lensa objektif dan okuler adalah 30 cm, tentukan perbesaran total mikroskop untuk mata tanpa akomodasi.
