Alaplap Fő komponensek

Az alaplap Számítógépes (illetve más, összetett elektronikai) rendszer központi vagy elsődleges áramköri lapkája. Többrétegű nyomtatott áramköri lap, amelyen az egyes elemek fogadására több, különböző méretű és alakú csatlakozó, illetve néhány előre beépített eszköz helyezkedik el.

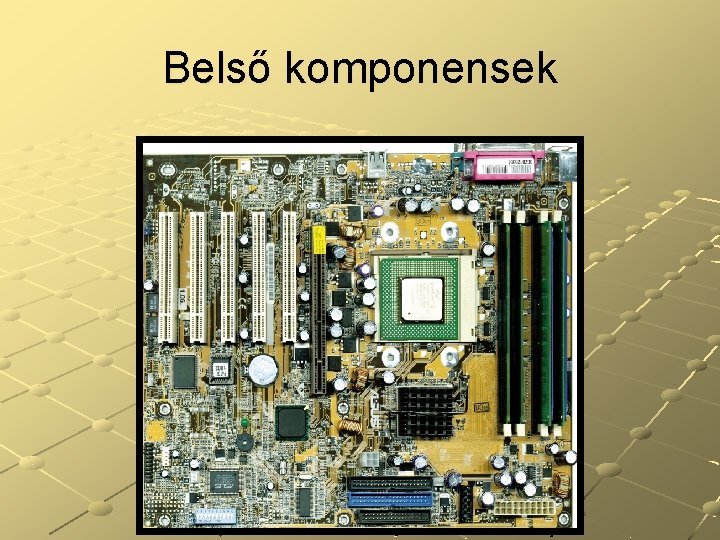

Belső komponensek

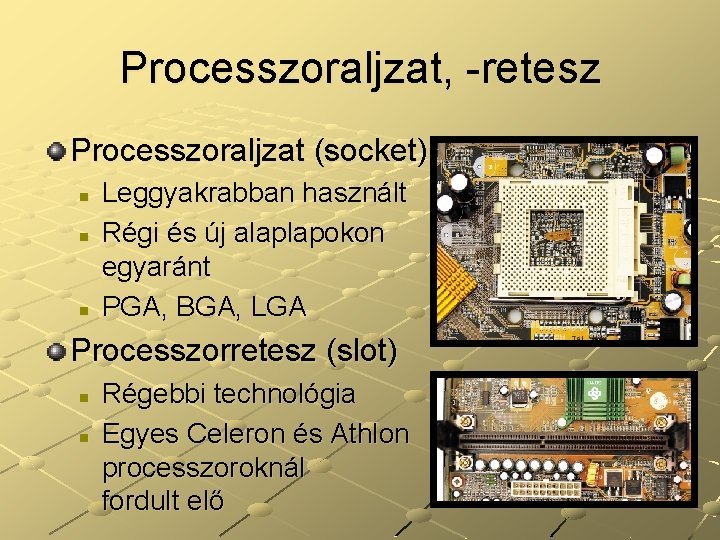

Processzoraljzat, -retesz Processzoraljzat (socket) n n n Leggyakrabban használt Régi és új alaplapokon egyaránt PGA, BGA, LGA Processzorretesz (slot) n n Régebbi technológia Egyes Celeron és Athlon processzoroknál fordult elő

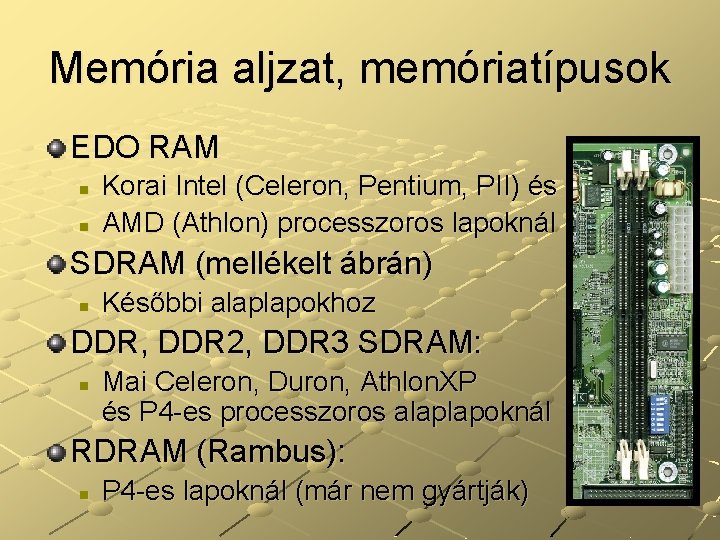

Memória aljzat, memóriatípusok EDO RAM n n Korai Intel (Celeron, Pentium, PII) és AMD (Athlon) processzoros lapoknál SDRAM (mellékelt ábrán) n Későbbi alaplapokhoz DDR, DDR 2, DDR 3 SDRAM: n Mai Celeron, Duron, Athlon. XP és P 4 -es processzoros alaplapoknál RDRAM (Rambus): n P 4 -es lapoknál (már nem gyártják)

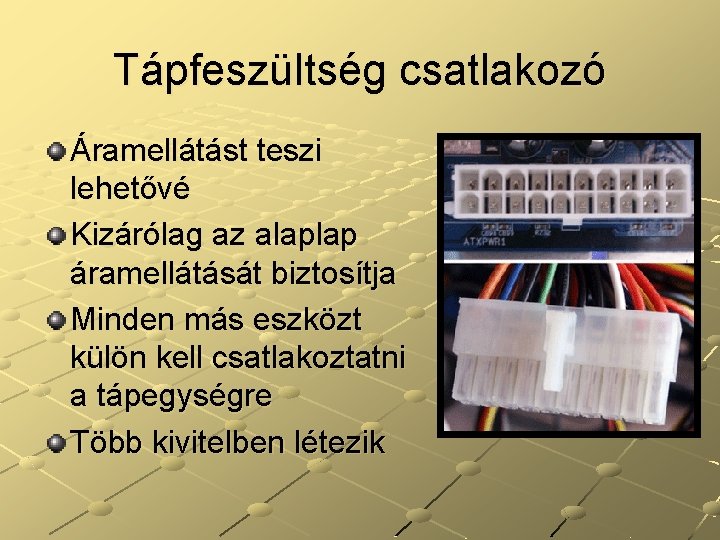

Tápfeszültség csatlakozó Áramellátást teszi lehetővé Kizárólag az alaplap áramellátását biztosítja Minden más eszközt külön kell csatlakoztatni a tápegységre Több kivitelben létezik

EIDE (IDE), FDD aljzatok EIDE (IDE) aljzat n n HDD, CD, DVD meghajtók részére Elsődleges IDE színe különbözik (általában kék) FDD aljzat n n Floppy meghajtóhoz Leggyakrabban fekete színű

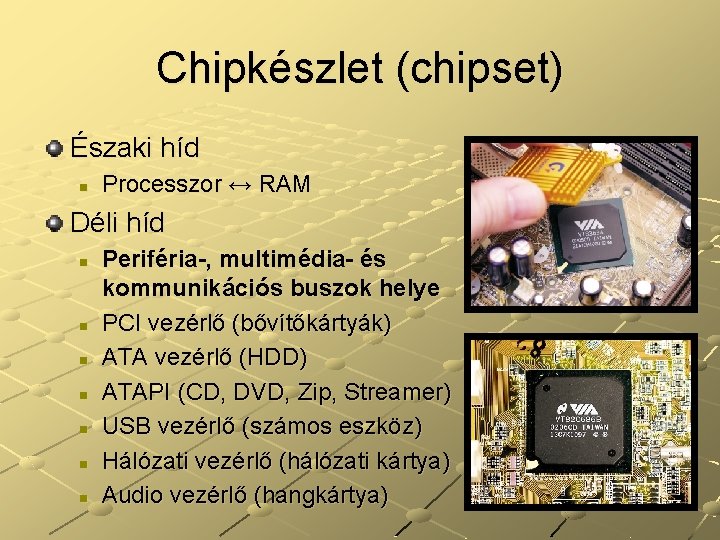

Chipkészlet (chipset) Északi híd n Processzor ↔ RAM Déli híd n n n n Periféria-, multimédia- és kommunikációs buszok helye PCI vezérlő (bővítőkártyák) ATA vezérlő (HDD) ATAPI (CD, DVD, Zip, Streamer) USB vezérlő (számos eszköz) Hálózati vezérlő (hálózati kártya) Audio vezérlő (hangkártya)

Bővítő aljzatok PCI-Express n n Videokártyákhoz Új technológia AGP (fent, barna) n n Videokártyákhoz Elavult, néhány éves gépekben fellelhető PCI (fehér, 4 db) n n Általános célú Bővítőkártyák sora csatlakoztatható általa

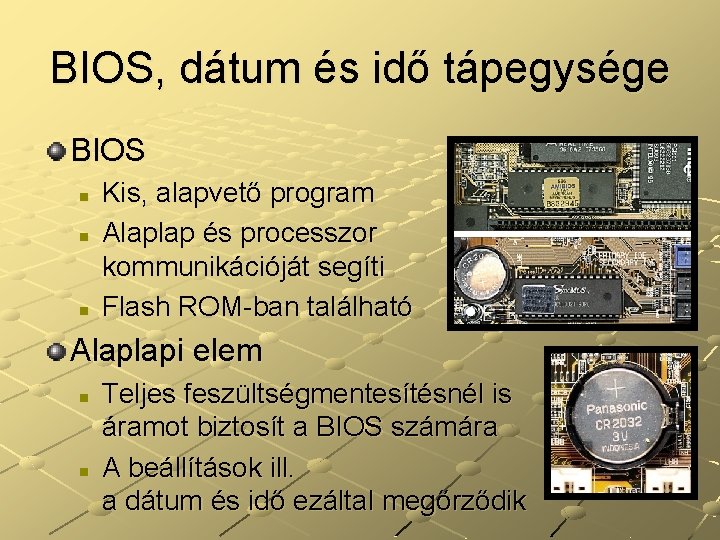

BIOS, dátum és idő tápegysége BIOS n n n Kis, alapvető program Alaplap és processzor kommunikációját segíti Flash ROM-ban található Alaplapi elem n n Teljes feszültségmentesítésnél is áramot biztosít a BIOS számára A beállítások ill. a dátum és idő ezáltal megőrződik

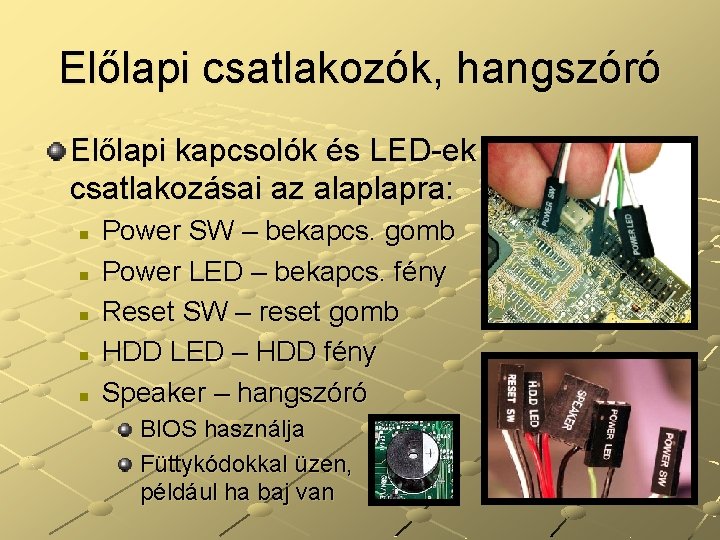

Előlapi csatlakozók, hangszóró Előlapi kapcsolók és LED-ek csatlakozásai az alaplapra: n n n Power SW – bekapcs. gomb Power LED – bekapcs. fény Reset SW – reset gomb HDD LED – HDD fény Speaker – hangszóró BIOS használja Füttykódokkal üzen, például ha baj van

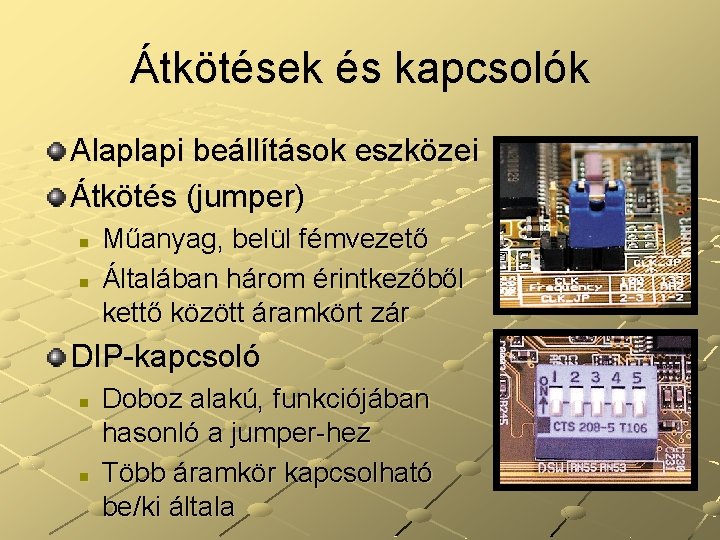

Átkötések és kapcsolók Alaplapi beállítások eszközei Átkötés (jumper) n n Műanyag, belül fémvezető Általában három érintkezőből kettő között áramkört zár DIP-kapcsoló n n Doboz alakú, funkciójában hasonló a jumper-hez Több áramkör kapcsolható be/ki általa

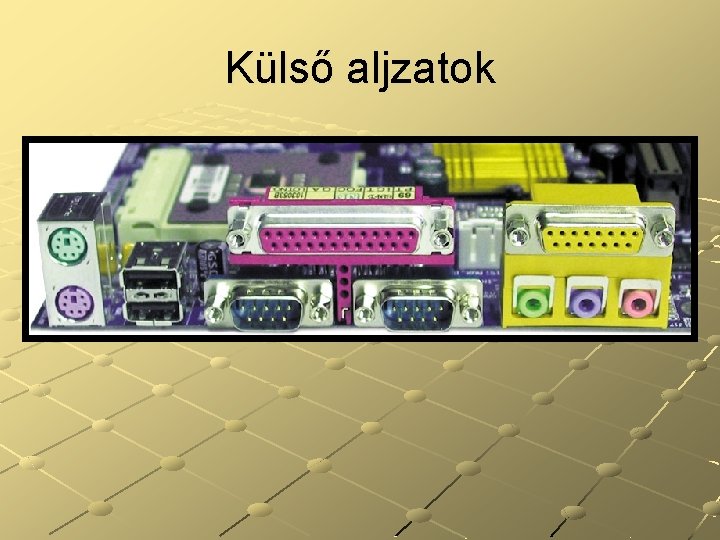

Külső aljzatok

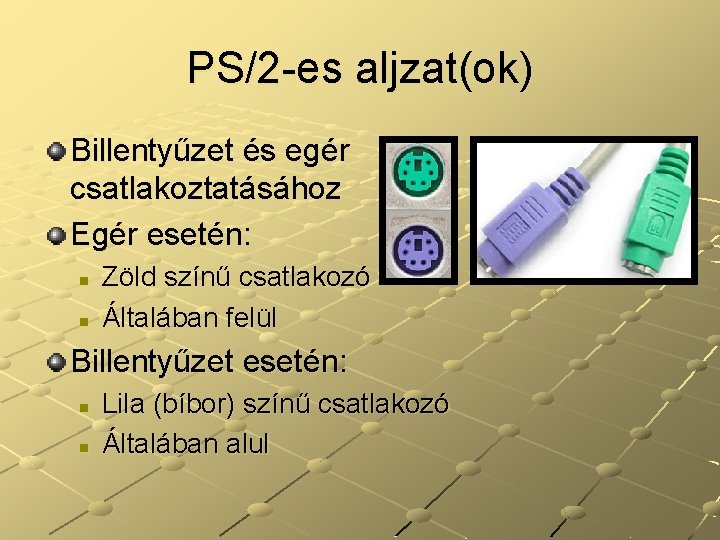

PS/2 -es aljzat(ok) Billentyűzet és egér csatlakoztatásához Egér esetén: n n Zöld színű csatlakozó Általában felül Billentyűzet esetén: n n Lila (bíbor) színű csatlakozó Általában alul

Párhuzamos és soros port(ok) Párhuzamos port n n n LPT (anya) csatlakozó Lila színű - felül Általában régebbi nyomtatók ill. párhuzamos eszközök használták Soros port(ok) n n n COM 1 és COM 2 (apa) csatlakozó - alul Régi típusú egerek, külső modem használta Két számítógép összeköthető általa

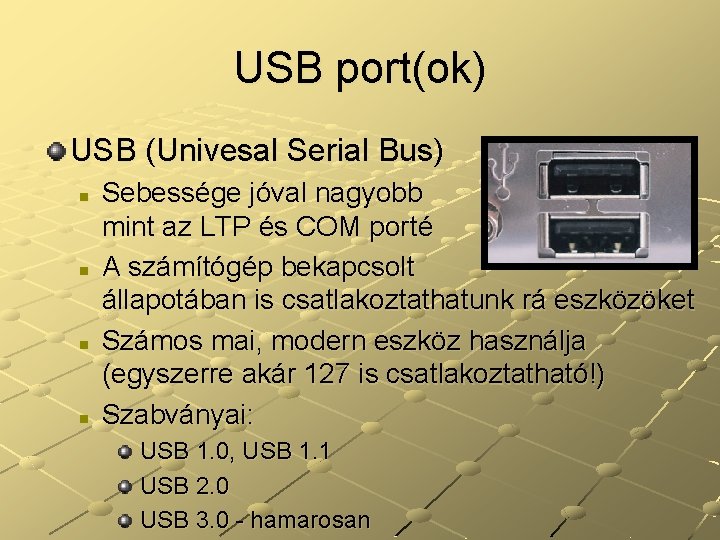

USB port(ok) USB (Univesal Serial Bus) n n Sebessége jóval nagyobb mint az LTP és COM porté A számítógép bekapcsolt állapotában is csatlakoztathatunk rá eszközöket Számos mai, modern eszköz használja (egyszerre akár 127 is csatlakoztatható!) Szabványai: USB 1. 0, USB 1. 1 USB 2. 0 USB 3. 0 - hamarosan

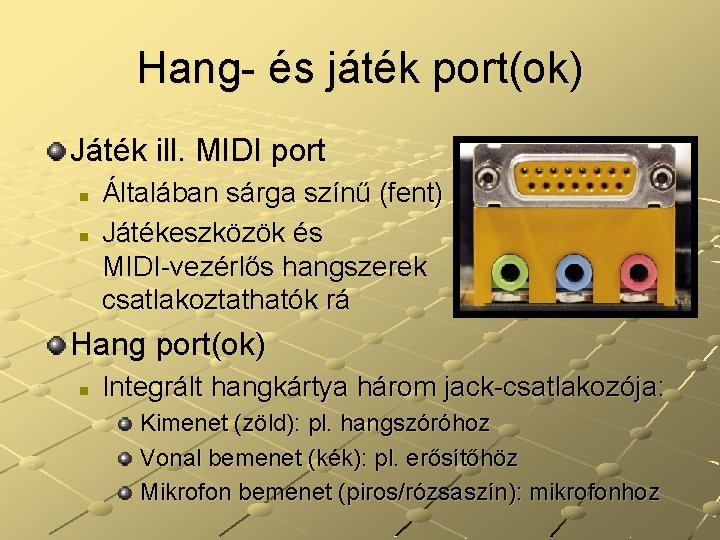

Hang- és játék port(ok) Játék ill. MIDI port n n Általában sárga színű (fent) Játékeszközök és MIDI-vezérlős hangszerek csatlakoztathatók rá Hang port(ok) n Integrált hangkártya három jack-csatlakozója: Kimenet (zöld): pl. hangszóróhoz Vonal bemenet (kék): pl. erősítőhöz Mikrofon bemenet (piros/rózsaszín): mikrofonhoz
