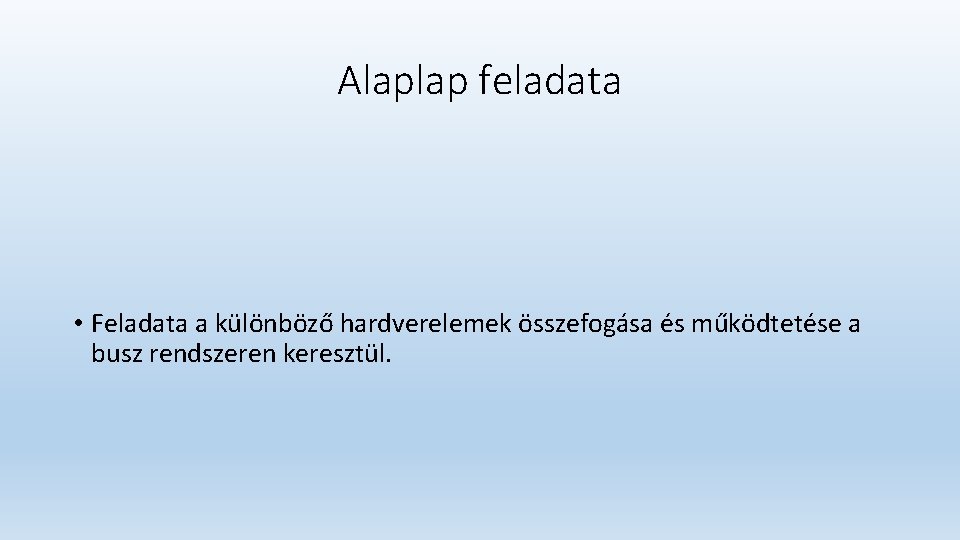

Alaplap feladata • Feladata a különböző hardverelemek összefogása és működtetése a busz rendszeren keresztül.

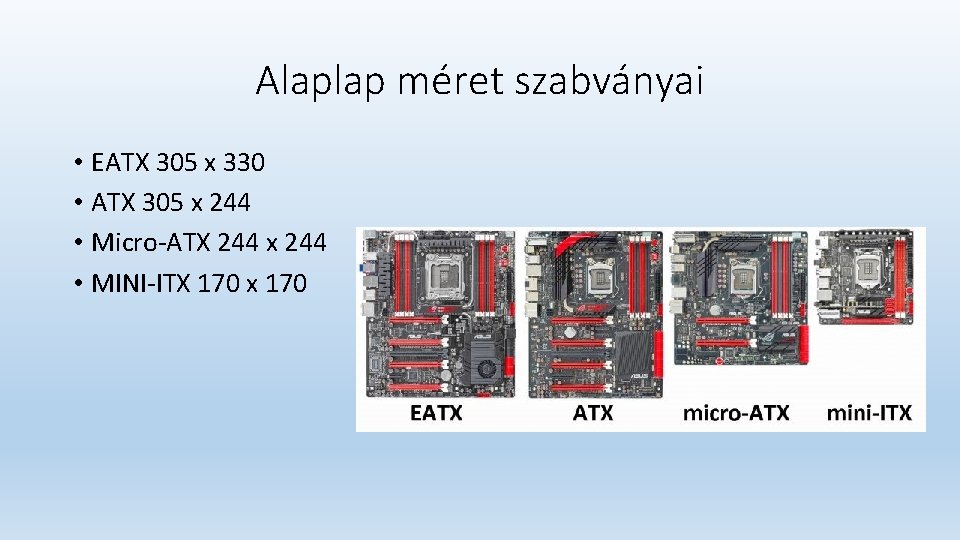

Alaplap méret szabványai • EATX 305 x 330 • ATX 305 x 244 • Micro-ATX 244 x 244 • MINI-ITX 170 x 170

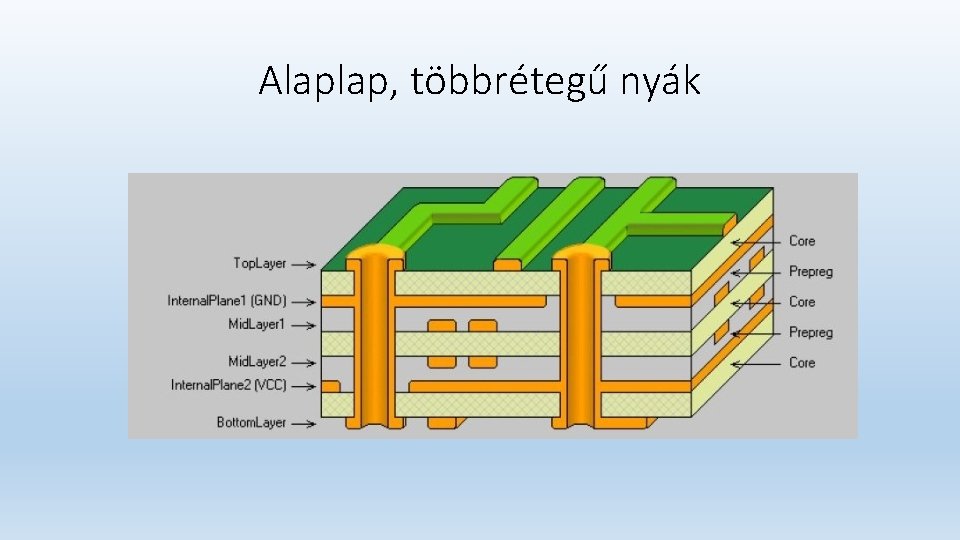

Alaplap, többrétegű nyák

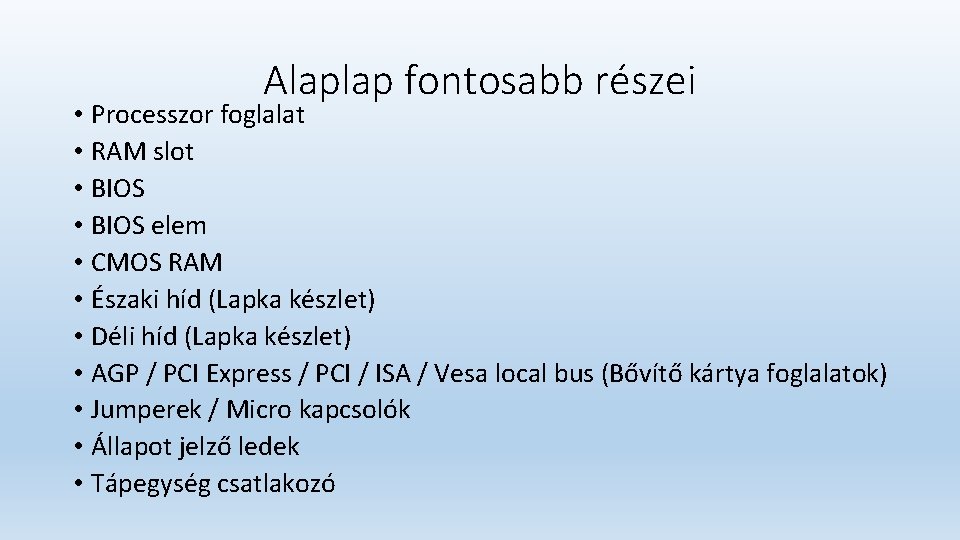

Alaplap fontosabb részei • Processzor foglalat • RAM slot • BIOS elem • CMOS RAM • Északi híd (Lapka készlet) • Déli híd (Lapka készlet) • AGP / PCI Express / PCI / ISA / Vesa local bus (Bővítő kártya foglalatok) • Jumperek / Micro kapcsolók • Állapot jelző ledek • Tápegység csatlakozó

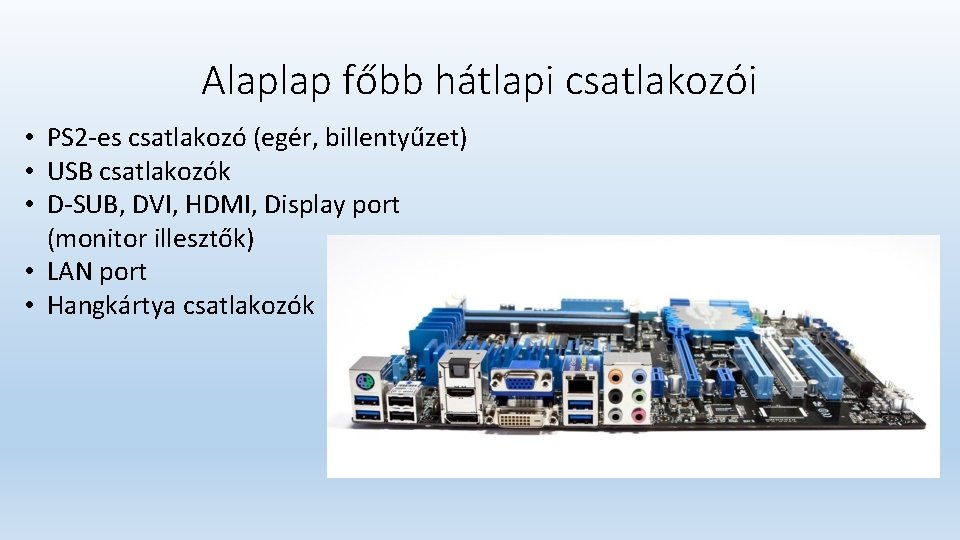

Alaplap főbb hátlapi csatlakozói • PS 2 -es csatlakozó (egér, billentyűzet) • USB csatlakozók • D-SUB, DVI, HDMI, Display port (monitor illesztők) • LAN port • Hangkártya csatlakozók

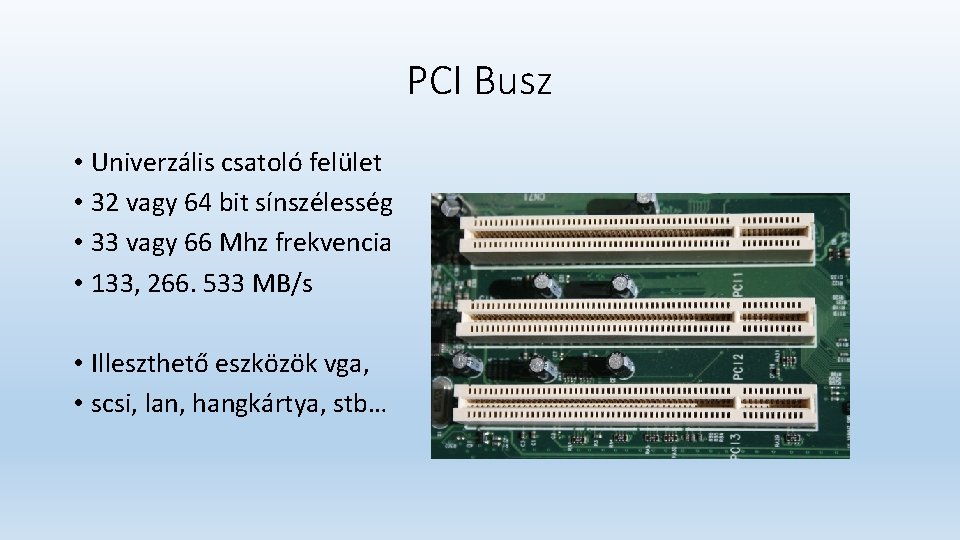

PCI Busz • Univerzális csatoló felület • 32 vagy 64 bit sínszélesség • 33 vagy 66 Mhz frekvencia • 133, 266. 533 MB/s • Illeszthető eszközök vga, • scsi, lan, hangkártya, stb…

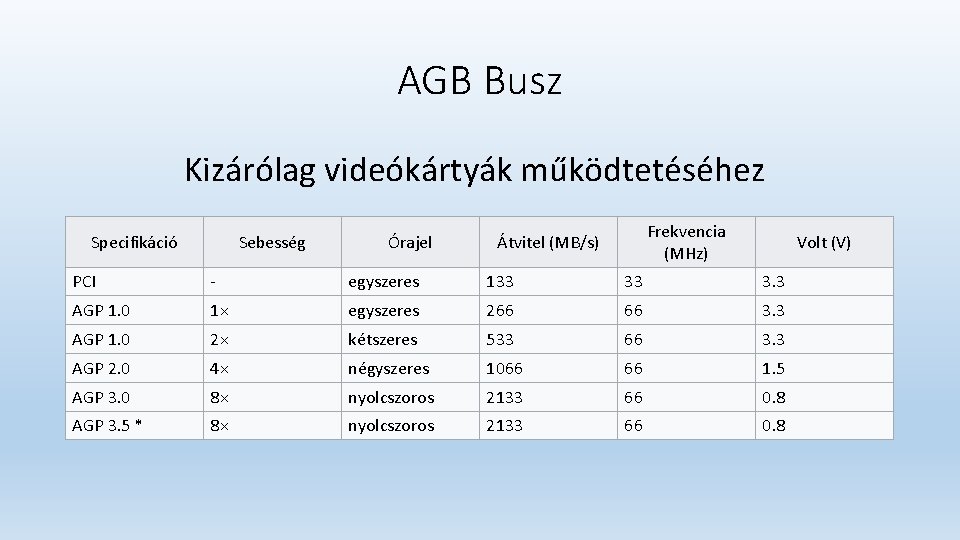

AGB Busz Kizárólag videókártyák működtetéséhez Specifikáció Sebesség Órajel Frekvencia (MHz) Átvitel (MB/s) Volt (V) PCI - egyszeres 133 33 3. 3 AGP 1. 0 1× egyszeres 266 66 3. 3 AGP 1. 0 2× kétszeres 533 66 3. 3 AGP 2. 0 4× négyszeres 1066 66 1. 5 AGP 3. 0 8× nyolcszoros 2133 66 0. 8 AGP 3. 5 * 8× nyolcszoros 2133 66 0. 8

PCI Express Lehetséges sávok száma: 1, 2, 4, 8, 12, 16, 32 Illesztő típusa PCIe 1. 0 Sávszélesség sávonként 250 MB/s PCIe 2. 0 PCIe 2. 1 500 MB/s PCIe 3. 0 PCIe 4. 0 1000 MB/s 2000 MB/s

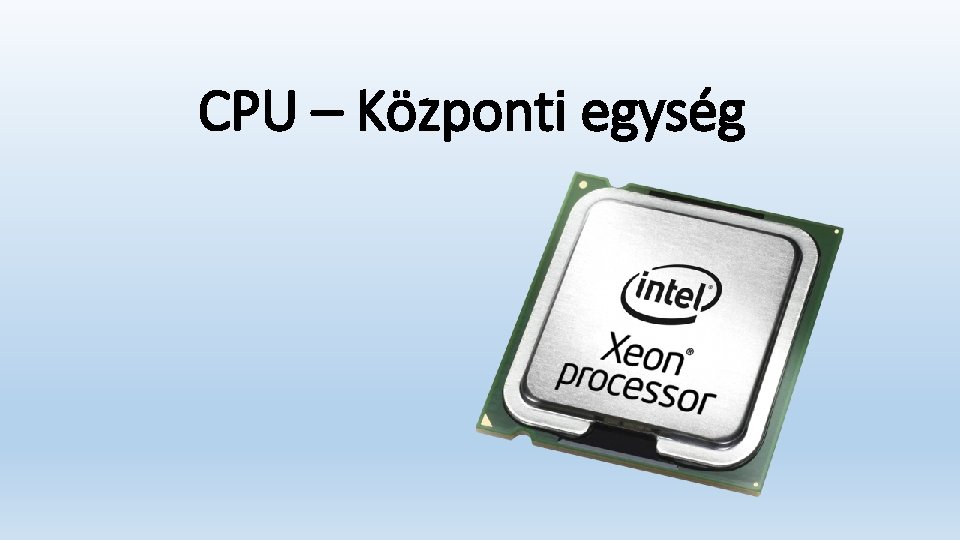

CPU – Központi egység

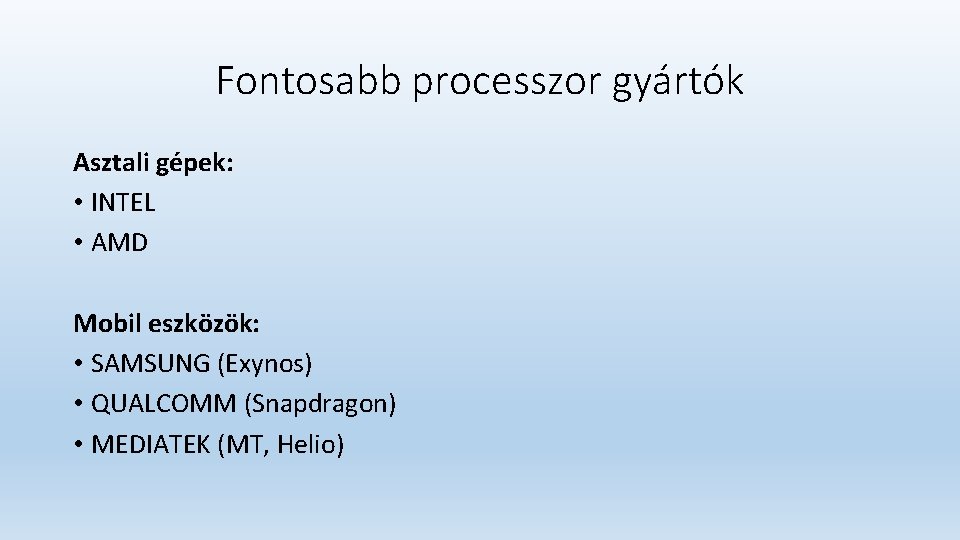

Fontosabb processzor gyártók Asztali gépek: • INTEL • AMD Mobil eszközök: • SAMSUNG (Exynos) • QUALCOMM (Snapdragon) • MEDIATEK (MT, Helio)

CPU részei • ALU (Arithmetic and Logical Unit) - Matematikai, logikai műveletek végrehajtása. • CU (Control Unit) - Processzor vezérlése. • Register - Kisméretű átmeneti tároló a processzorban. • Cache - Memória a processzorba integrálva. Átmeneti tár a processzor és a memória között. Előzetes beolvasással tárolja a későbbi műveletekhez a processzor az adatokat. Így nem a lassú RAMból kell olvasnia az adatokat a processzornak. • AGU - Címszámító egység. • FPU – Lebegőpontos számító egység.

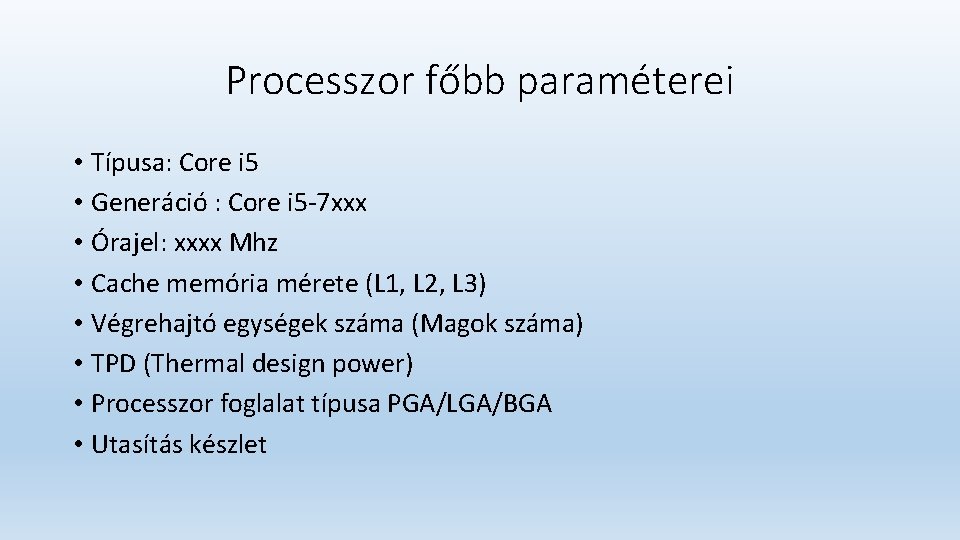

Processzor főbb paraméterei • Típusa: Core i 5 • Generáció : Core i 5 -7 xxx • Órajel: xxxx Mhz • Cache memória mérete (L 1, L 2, L 3) • Végrehajtó egységek száma (Magok száma) • TPD (Thermal design power) • Processzor foglalat típusa PGA/LGA/BGA • Utasítás készlet

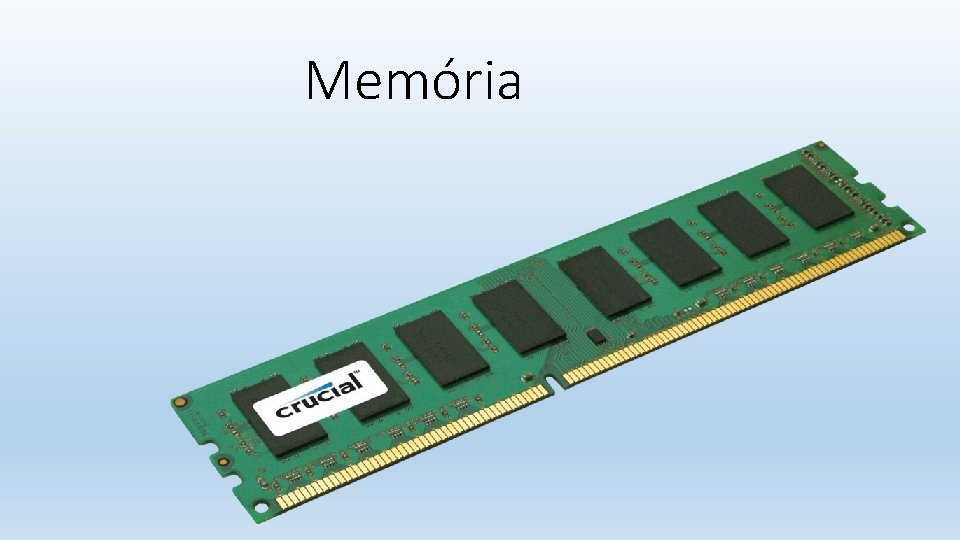

Memória

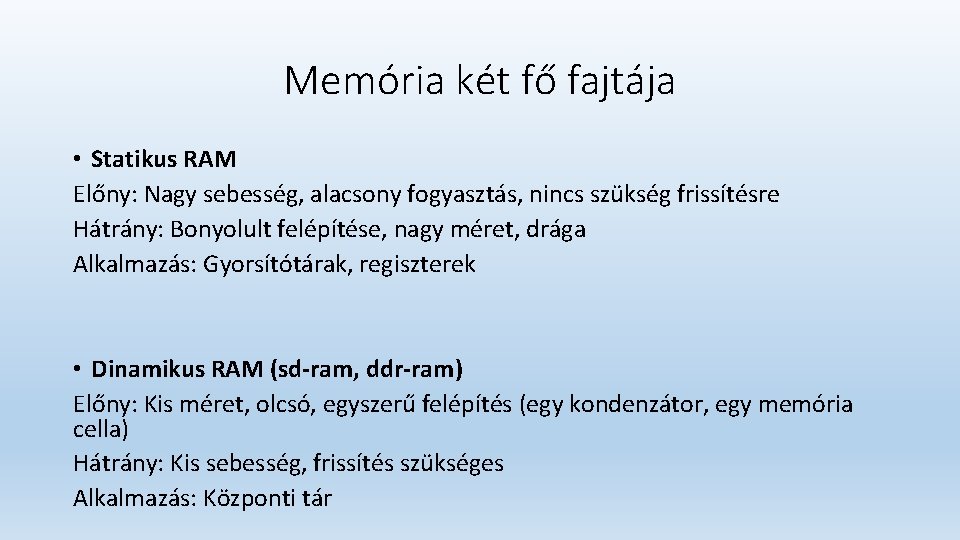

Memória két fő fajtája • Statikus RAM Előny: Nagy sebesség, alacsony fogyasztás, nincs szükség frissítésre Hátrány: Bonyolult felépítése, nagy méret, drága Alkalmazás: Gyorsítótárak, regiszterek • Dinamikus RAM (sd-ram, ddr-ram) Előny: Kis méret, olcsó, egyszerű felépítés (egy kondenzátor, egy memória cella) Hátrány: Kis sebesség, frissítés szükséges Alkalmazás: Központi tár

Memóriák főbb jellemzői • Kapacitás (GB) • Sebesség (órajel, késleltetési idő) • Tokozás, foglalat
