AKTÍV ELEKTROSZTATIKA (ALKALMAZÁSOK)

AKTÍV ELEKTROSZTATIKA (ALKALMAZÁSOK) SZÓRÁSI TECHNOLÓGIÁK • FESTÉKSZÓRÁS • PORSZÓRÁS • PERMETEZÉS • NYOMTATÁS LEVÁLASZTÁSI TECHNOLÓGIÁK • POR-, PERNYE- ÉS CSEPPLEVÁLASZTÁS • SZEPARÁLÁS • MÁSOLÁS, NYOMTATÁS EGYÉB ALKALMAZÁSOK

Aktív elektrosztatika

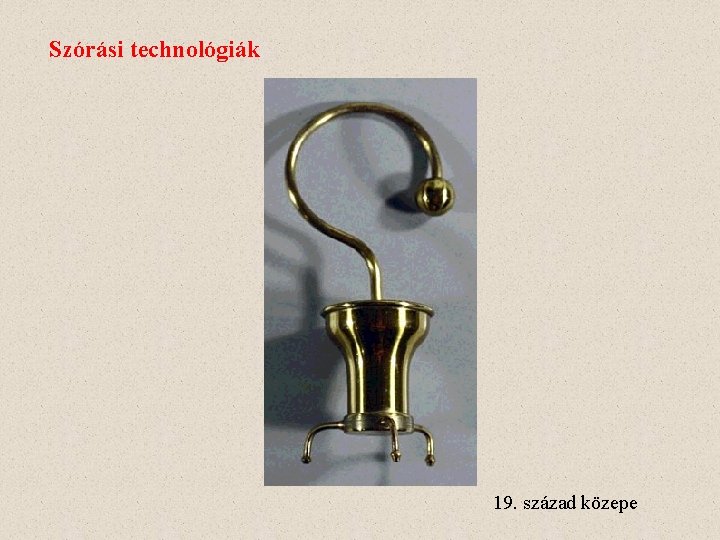

Szórási technológiák 19. század közepe

Szórási technológiák 1775 Précis de l'électricité

Szórási technológiák Elektrosztaktius porszórás Molekula Elektróda Elektron - + + - Ion - Elektron + - - E

Szórási technológiák Semleges töltésű szemcse elektromos térben Ion - Szemcse (-) (+) E

Szórási technológiák Negatív töltésű szemcse elektromos térben Ion - Szemcse (-) (+) - E

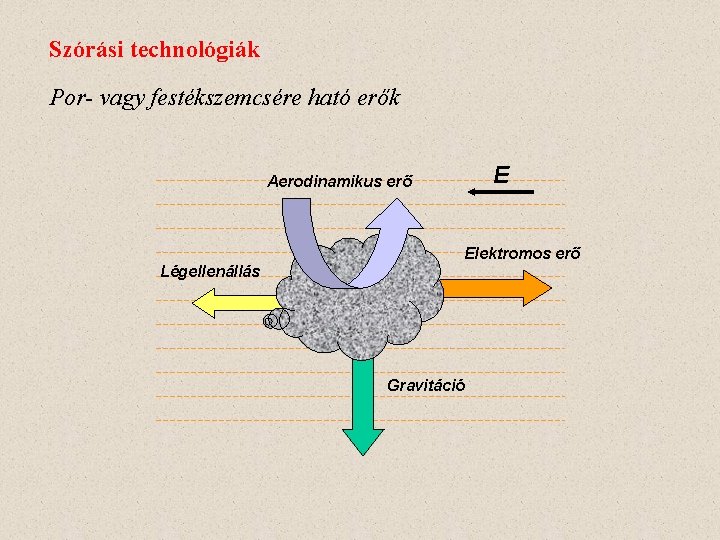

Szórási technológiák Por- vagy festékszemcsére ható erők E Aerodinamikus erő Elektromos erő Légellenállás Gravitáció

Szórási technológiák Elektromos erőtér a kialakult kettősrétegben E -+ - - Feltöltött szemcse E - -- + ++ E - - + E - +

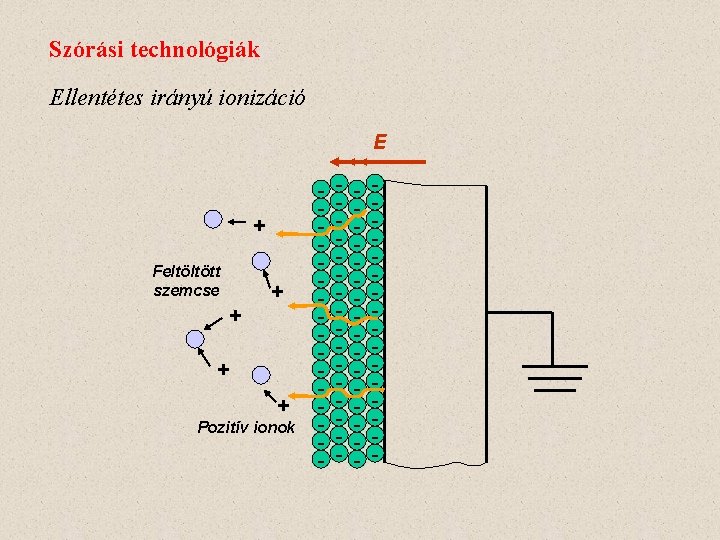

Szórási technológiák Ellentétes irányú ionizáció E - + - Feltöltött szemcse + + Pozitív ionok - -

Szórási technológiák Szórás sík felületre Töltött porszemcsék Szabadelektronok - - - Tértöltés Episztoly + Etértöltés

Szórási technológiák Faraday-kalitka hatás - - -

Szórási technológiák Elektrosztatikus festékszórás

Szórási technológiák Elektrosztatikus festékszórás

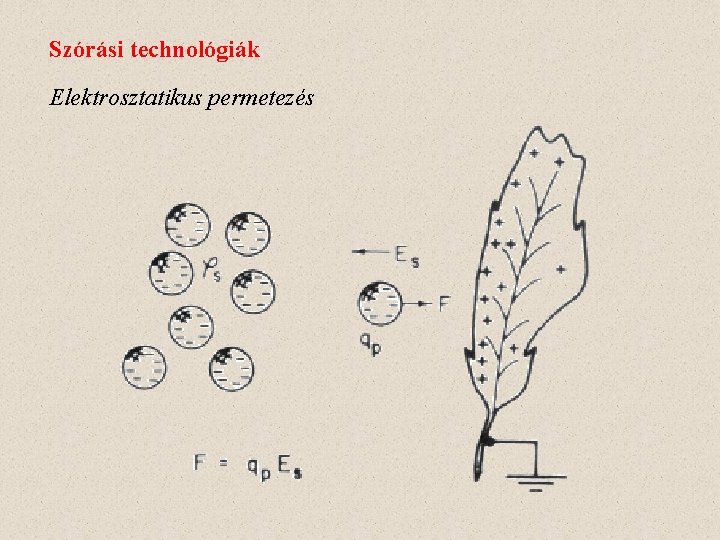

Szórási technológiák Elektrosztatikus permetezés

Szórási technológiák Elektrosztatikus permetezés

Szórási technológiák Nyomtatás Festékcsepp képzés Töltőelektród Nagyfeszültségű eltérítő lemez Papír

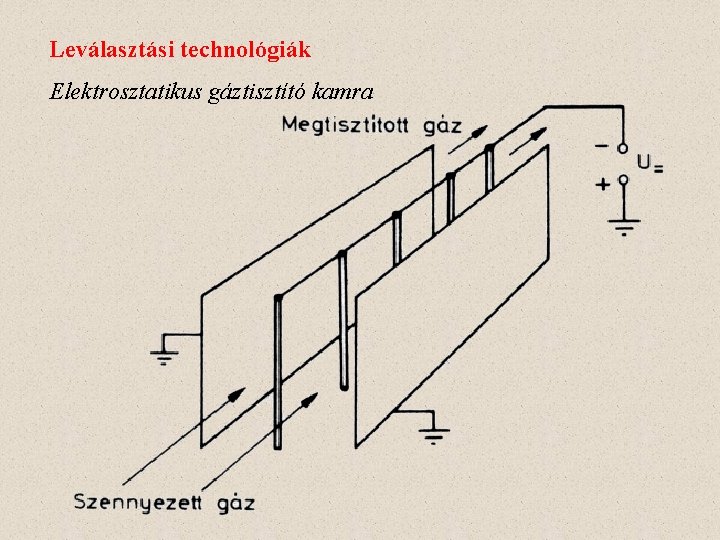

Leválasztási technológiák Elektrosztatikus gáztisztító kamra

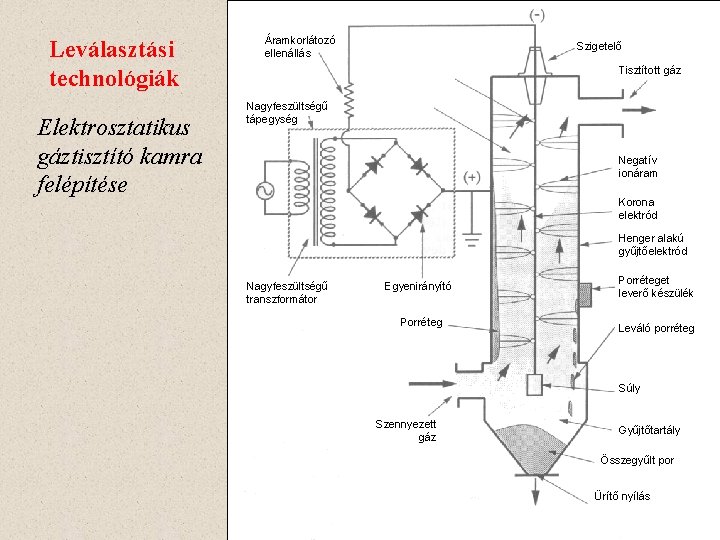

Leválasztási technológiák Elektrosztatikus gáztisztító kamra felépítése Áramkorlátozó ellenállás Szigetelő Tisztított gáz Nagyfeszültségű tápegység Negatív ionáram Korona elektród Henger alakú gyűjtőelektród Nagyfeszültségű transzformátor Egyenirányító Porréteget leverő készülék Leváló porréteg Súly Szennyezett gáz Gyűjtőtartály Összegyűlt por Ürítő nyílás

Leválasztási technológiák Elektrosztatikus gáztisztító

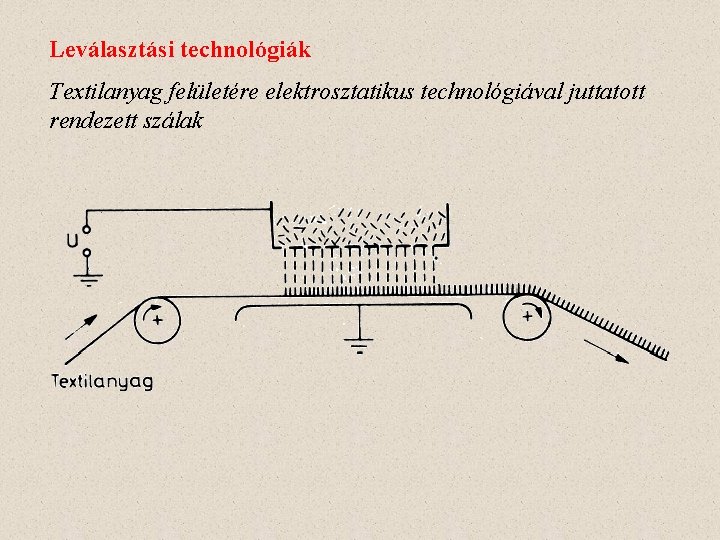

Leválasztási technológiák Textilanyag felületére elektrosztatikus technológiával juttatott rendezett szálak

Leválasztási technológiák Elektrosztatikus szeparátor

Leválasztási technológiák Elektrosztatikus szeparátor Részecskefeltöltés érintkezés és elválás útján

Leválasztási technológiák Elektrosztatikus szeparátor Részecskefeltöltés koronakisüléssel

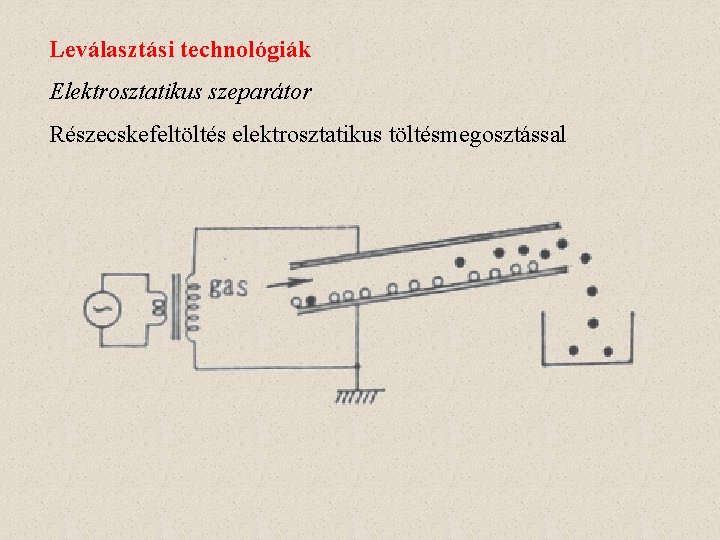

Leválasztási technológiák Elektrosztatikus szeparátor Részecskefeltöltés elektrosztatikus töltésmegosztással

Leválasztási technológiák Elektrosztatikus szeparátor ipari alkalmazásai: • Bányászat Különböző vezetőképességű ásványok szétválasztása • Szénipar Szénporból hamu elválasztása, égéstermék tisztítása • Élelmiszeripar Tealevél és növényszárak szétválasztása, szennyeződések eltávolítása. • Hulladékfeldolgozás Fémek elkülönítése műanyagok elkülönítése.

Leválasztási technológiák Elektrosztatikus szeparátor tealevelek és növényi szárak szétválasztására

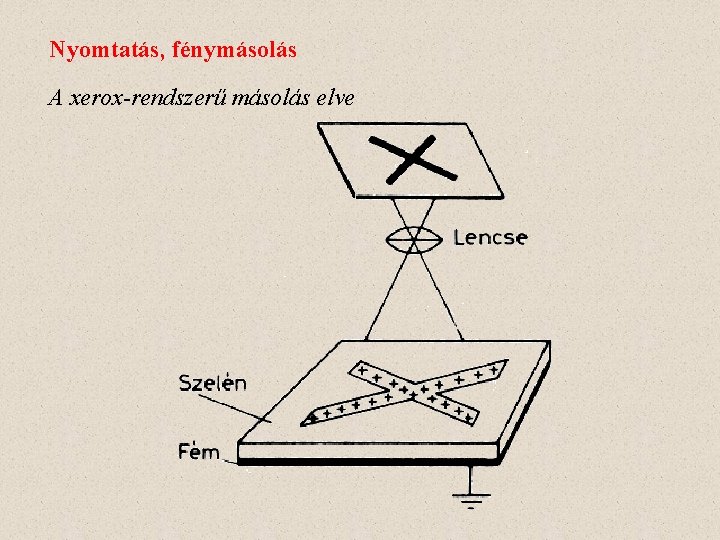

Nyomtatás, fénymásolás A xerox-rendszerű másolás elve

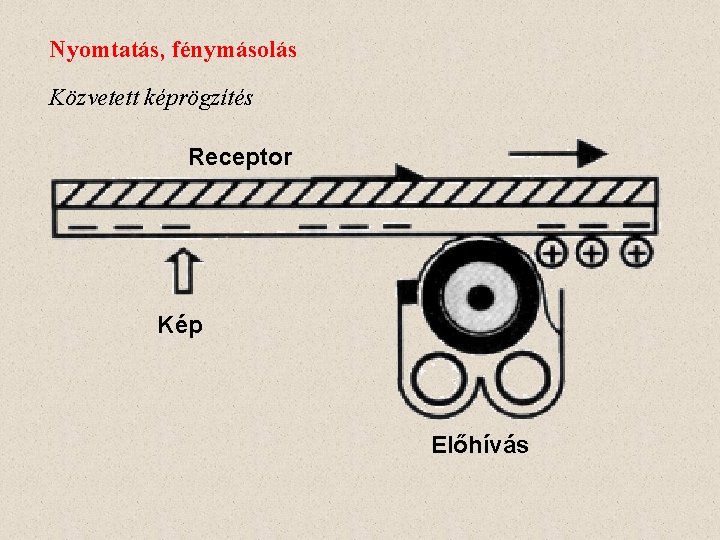

Nyomtatás, fénymásolás Közvetett képrögzítés Receptor Kép Előhívás

Nyomtatás, fénymásolás Közvetett képrögzítés Rögzítés Kép kialakítás Tisztítás Feltöltés Törlés Festék átvitele a papírra Előhívás Papír

Nyomtatás, fénymásolás Közvetlen képrögzítés

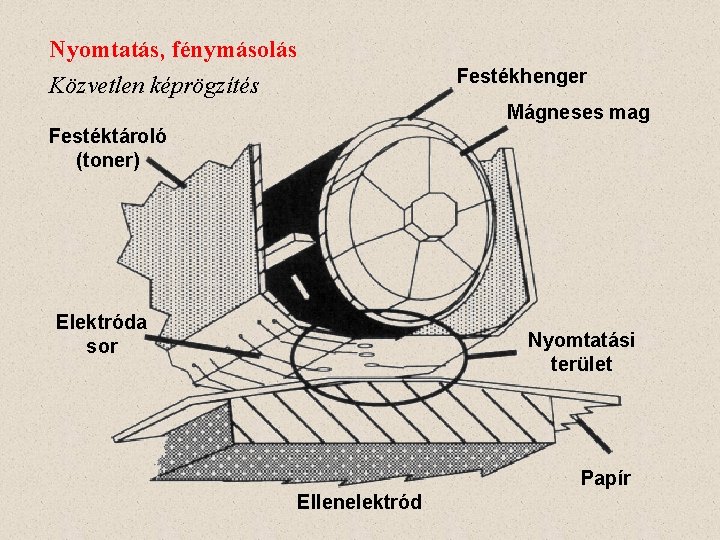

Nyomtatás, fénymásolás Közvetlen képrögzítés Festékhenger Mágneses mag Festéktároló (toner) Elektróda sor Nyomtatási terület Papír Ellenelektród

Nyomtatás, fénymásolás Elektronikus papír

Nyomtatás, fénymásolás Elektronikus papír

Nyomtatás, fénymásolás Elektronikus papír

Hideg plazma Nagyfesz. tápegység Szennyezett gáz Mikrokisülések Elektród e+m RÖ + VÖ EÖ e + RÖ Elektród e - elektron 3 … 8 e. V Pl. : m - molekulák VÖ = NO RÖ - reaktív összetevők VÖ - veszélyes összetevők NO egy részéből -> N 2, O 2 EÖ - egyszerű, könnyen kezelhető összetevők EÖ = NO 2 RÖ = O (atomos),

Hideg plazma Ózon előállítás Nagyfeszültségű elektród Dielektrikum Gáz Mikrokisülések Földelt elektród Hűtés e + O 2 e + N 2 (A, B) + O 2 O + O 2 + M e + 2 O e + N 2 (A, B) e + N 2 e + 2 N N 2 + 2 O N + O 2 NO + O N 2 O + O N + NO N 2 + O O 3 * + M O 3 + M M lehet O 2, N 2 vagy O 3

Hideg plazma Ózon generátor felépítése Szikraköz Acél cső Biztosító Vezető réteg Gáz áramlás Hűtővíz

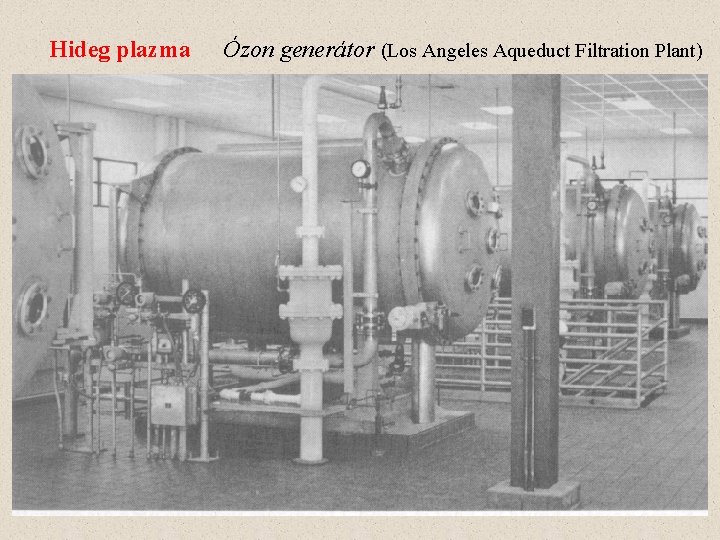

Hideg plazma Ózon generátor (Los Angeles Aqueduct Filtration Plant)

Gépjármű-kipufogógáz tisztítás Szennyező anyagok: • CO 61% • HC 87% • NOx 55% Hagyományos eljárásokkal kezelhetőek A szmog és savas eső fő összetevője

Gépjármű-kipufogógáz tisztítás E = 200 k. V/cm Welektron = 16 e. V • CO 11. 12 e. V • HC 4. 3 e. V N 2 , O 2 , H 2 O, CO 2 , C • NOx 6. 56 e. V • CO 61. 7– 73. 7% • HC 86. 0– 88. 0% • NOx 72. 5– 73. 7%

Átlagos elektron-energia (e. V) Gépjármű-kipufogógáz tisztítás Villamos térerősség k. V/cm

Gépjármű-kipufogógáz tisztítás Elektron gyorsító: 1) Földelő elektród 2) Dielektrikum 3) Nagyfeszültségű kisülés 4) Kisülési rés 5) Borítás 6) Keret Feszültség forrás 7) Nagyfeszültségű kábel 8) Szigetelő Kipufogó gáz

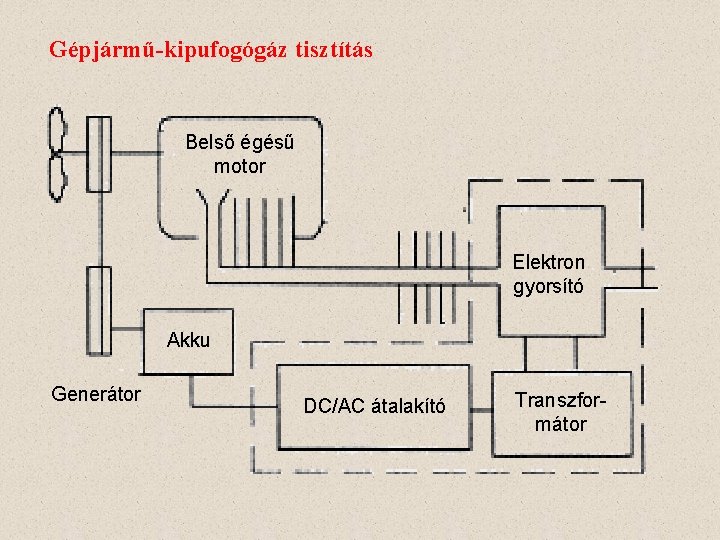

Gépjármű-kipufogógáz tisztítás Belső égésű motor Elektron gyorsító Akku Generátor DC/AC átalakító Transzformátor

Ion- (elektrosztatikus) hajtómű
