Ak Kanallarda Akm niform Akm st hava ile
- Slides: 19

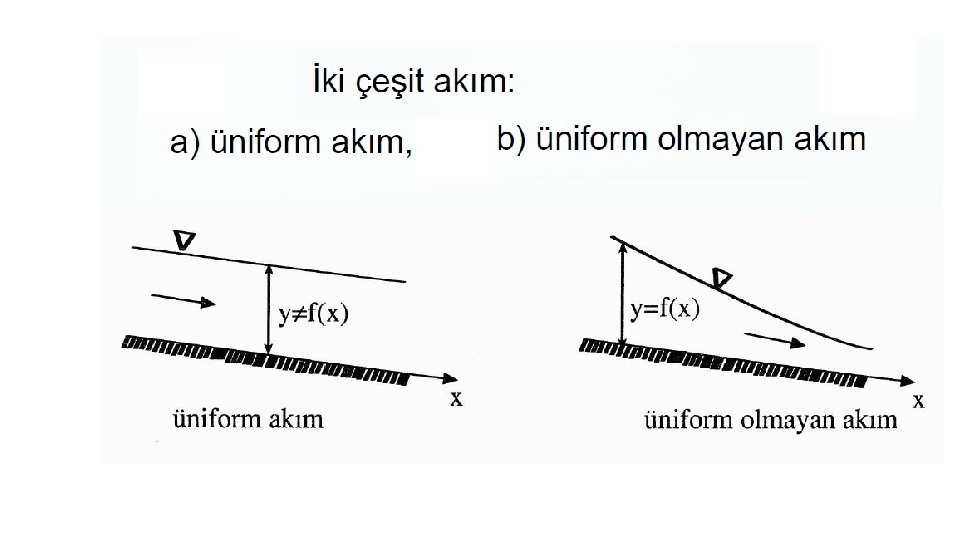

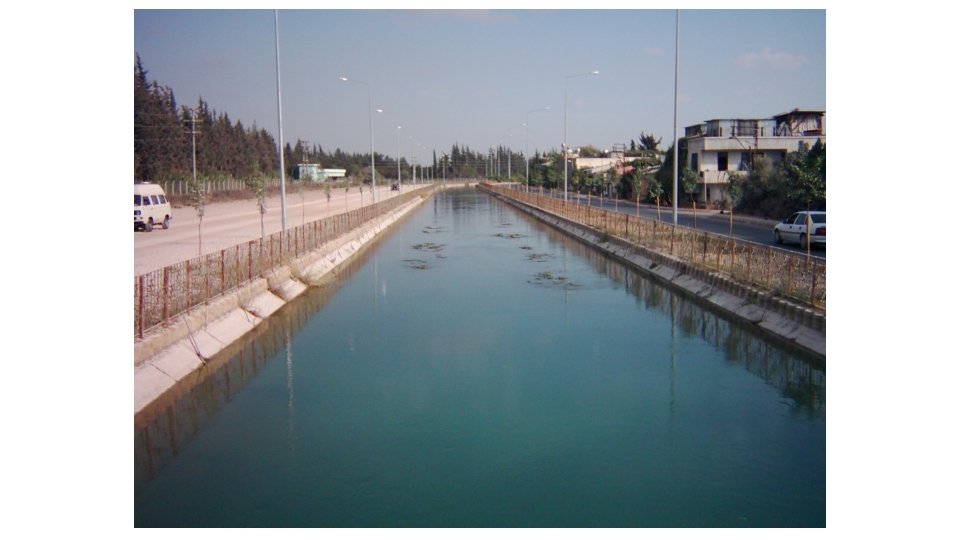

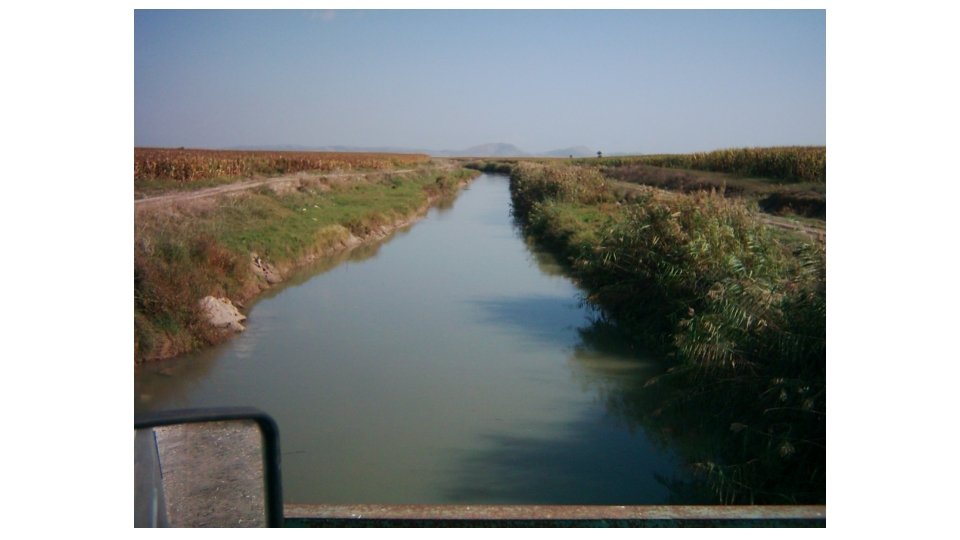

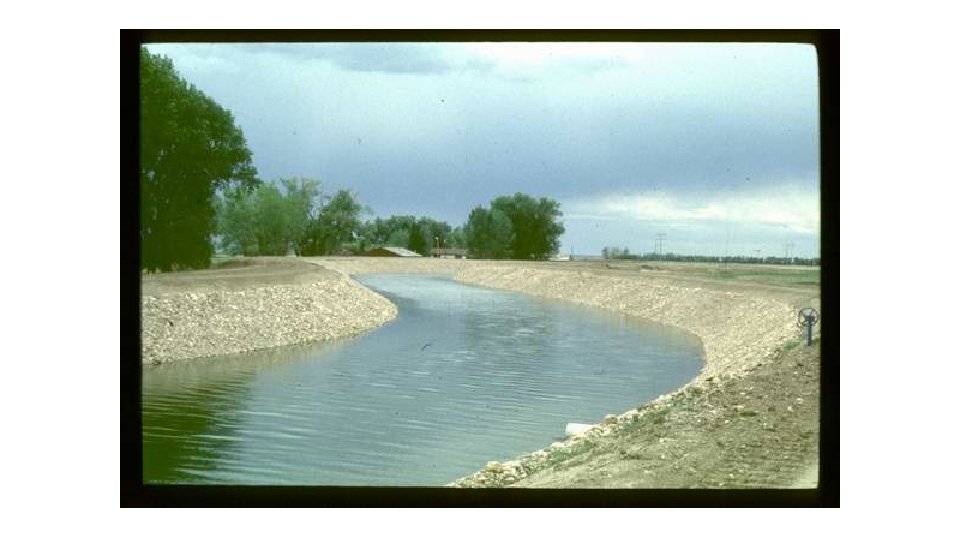

Açık Kanallarda Akım Üniform Akım Üstü hava ile temasta olan akımlara açık kanal akımı diyoruz. Akarsu akımları, sulama kanallarındaki akımlar, dren borularındaki akımlar, kanalizasyon akımları açık kanallı akımlardır. Bir boru içerisinde akımı doğuran etmen enerjidir. Akışkan enerjisi büyük olandan küçük olana doğrudur. Açık kanallarda bu enerjiyi temin eden suyun seviyesidir.
* Boru akımı * Açık kanal akımı

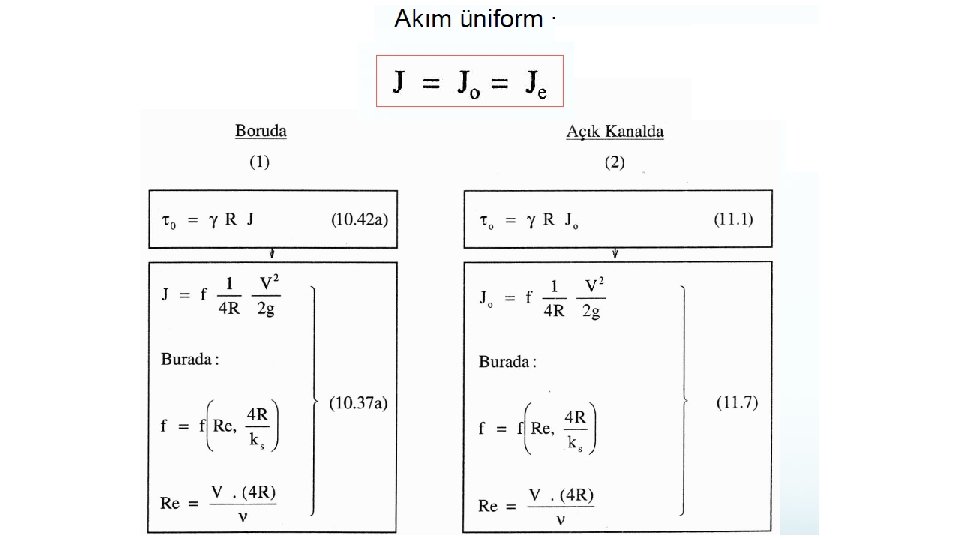

• Açık kanal, boru akımı farkları 1) Boru akımı belli bir kesit boyunca akarken açık kanallarda kesit kanal boyunca değişebilmektedir. 2) Borularda ortalama hız kolaylıkla bulunabilir. Açık kanallarda ise daha karmaşıktır. 3) Borularda ortalama hıza boru eğiminin değil, enerji çizgisinin eğiminin etkisi vardır. Açık kanallarda ise ortalama hızı enerji çizgisinin yanında kanal tabanıda etkiler. 4) Borularda pürüzlülük imalata bağlıdır ve kesit boyunca değişmezken, açık kanlallarda pürüzlülük hem enkesit boyunca hemde kanal boyunca değişebilir ve aynı noktadaki pürüzlülük zamanlada değişebilir.

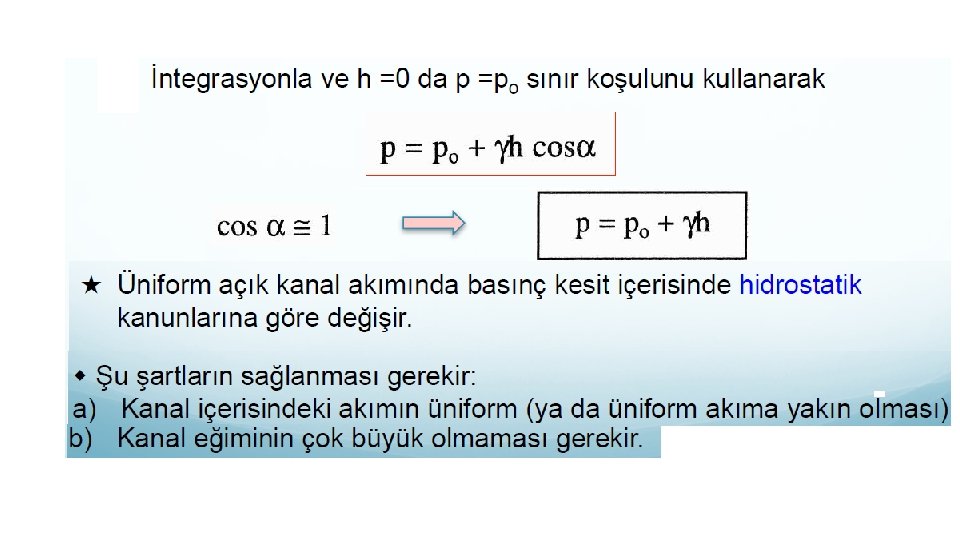

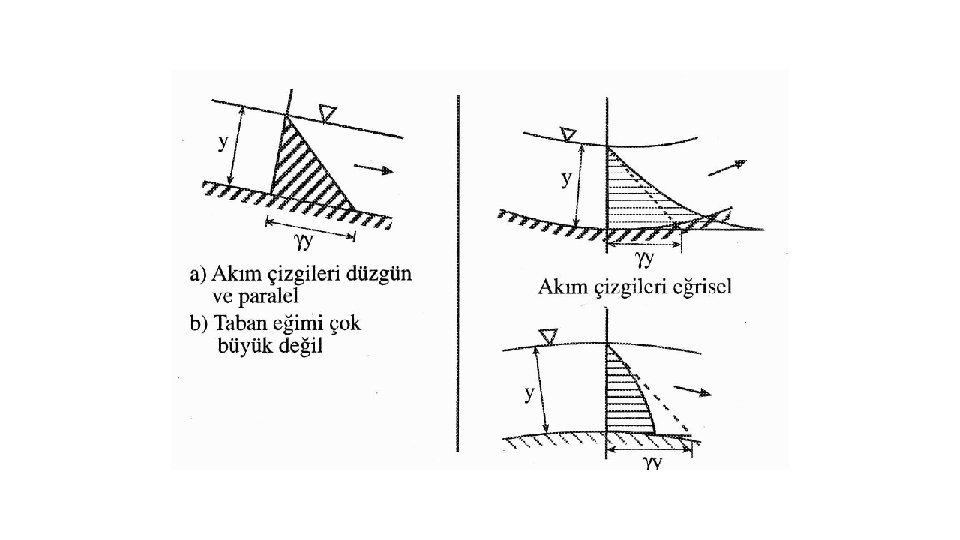

Bir kesitte basınç dağılımı
Enerji Kaybı • Hızları aynı olan noktaları birleştirdiğimizde elde ettiğimiz çizgilere eş hız çizgileri denir. Bu çizgiler bir yüzey oluştururlar. İşte bu yüzeyler arasında oluşan sürtünmeler enerji kaybına yol açar.
• Bir açık kanal akımında Δx kalınlığında bir akışkan dilimi için hareket denklemini yazalım. • Islak Çevre (U): Islak kesiti çevreleyen katı çevrenin uzunluğudur. • Hidrolik Yarıçap ( R): Islak alanın ıslak çevreye oranıdır.
Enerji Denklemi:

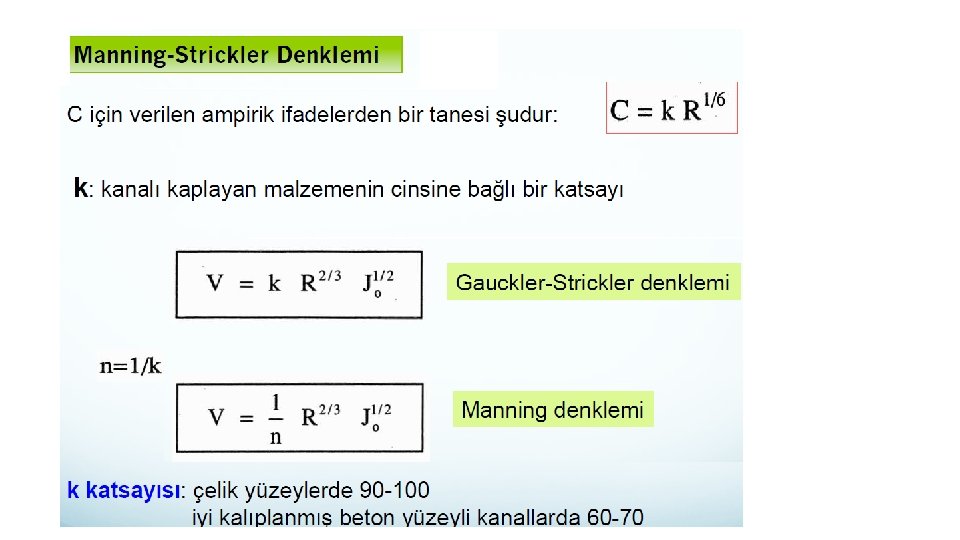

Hız denklemleri:
• Normal beton kanalarda n=0, 016
En Uygun kesit kavramı:
• Ancak yarım daire kesit uygulaması zor olduğundan genellikle trapez kesit tercih edilir. Eğer trapez kesit yapılacaksa kesitin en uygun olması için; • Sabit A kesit alanı için min U olması istenir. Bunun için trapezin içine kenarlara teğet bir çember çizilirse • • Eğer dikdörtken kesit yapılacaksa, dserinliği elde edilir.
