Ak Devre Empedans Ksa Devre Admitans Matrisleri V

Açık Devre Empedans, Kısa Devre Admitans Matrisleri V 1, V 2 ve I 1, I 2 arasındaki ilişki giriş empedansı Z transfer empedansı 2 -kapılıya ilişkin açık devre empedans matrisi zij’lerin anlamını yorumlayalım i 1 + v 1 i 2 + 2 -kapılı _ v 2 _ N-devresi i 1 Z-parametreleri M tersinir ise i 2 V 1, V 2 iki bağımsız akım kaynağının belirlediği büyüklüklerdir

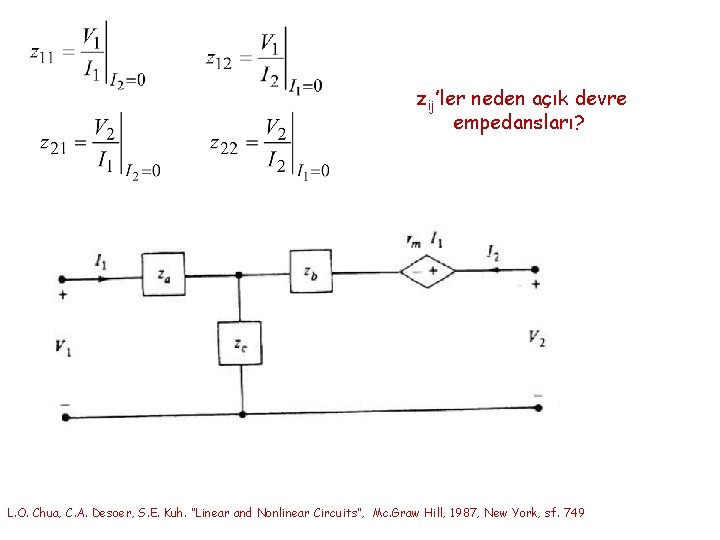

zij’ler neden açık devre empedansları? L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits”, Mc. Graw Hill, 1987, New York, sf. 749

giriş admitansı Y transfer admitansı 2 -kapılıya ilişkin kısa devre admitans matrisi Y tersinir ise yij’lerin anlamını yorumlayalım i 1 + - + v 1 i 2 + 2 -kapılı _ v 2 _ N-devresi i 1 Y-parametreleri N tersinir ise i 2 + - I 1, I 2 iki bağımsız gerilim kaynağının belirlediği büyüklüklerdir

yij’ler neden kısa devre admitansları? L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits”, Mc. Graw Hill, 1987, New York, sf. 750

L. O. Chua, C. A. Desoer, S. E. Kuh. “Linear and Nonlinear Circuits”, Mc. Graw Hill, 1987, New York, sf. 751

Hibrit matrisler Fark nerede? H i 1 + v 1 i 2 + 2 -kapılı _ v 2 _ N-devresi i 1 İki kapılıya ilişkin hibrit 1 parametreleri i 2 + - H-parametreleri tersinir ise

Başka nasıl yazılabilir? tersinir ise i 1 + - + v 1 i 2 + 2 -kapılı _ v 2 _ N-devresi i 1 i 2 İki kapılıya ilişkin hibrit 2 parametreleri g-parametreleri tersinir ise

Transfer matrisler zincir-parametreleri ABCD-parametreleri tersinir ise Yararlanacağınız bir kaynak Cevdet Acar, «Elektrik devrelerinin analizi» İTÜ, 1995 sf. 573 -581

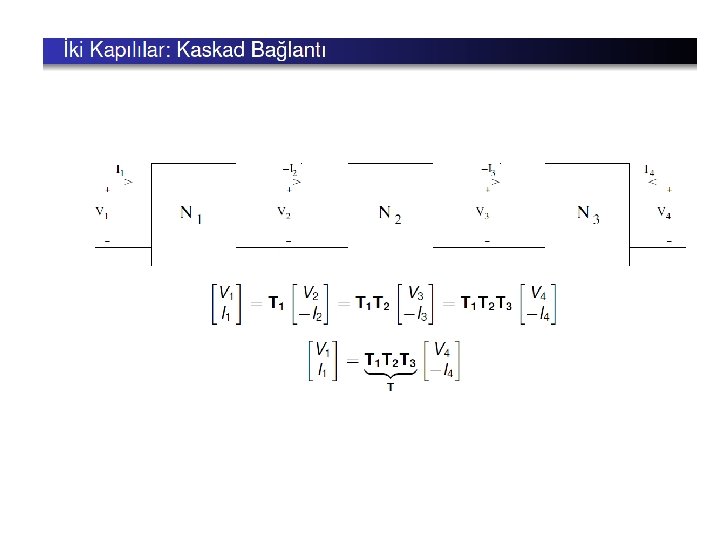

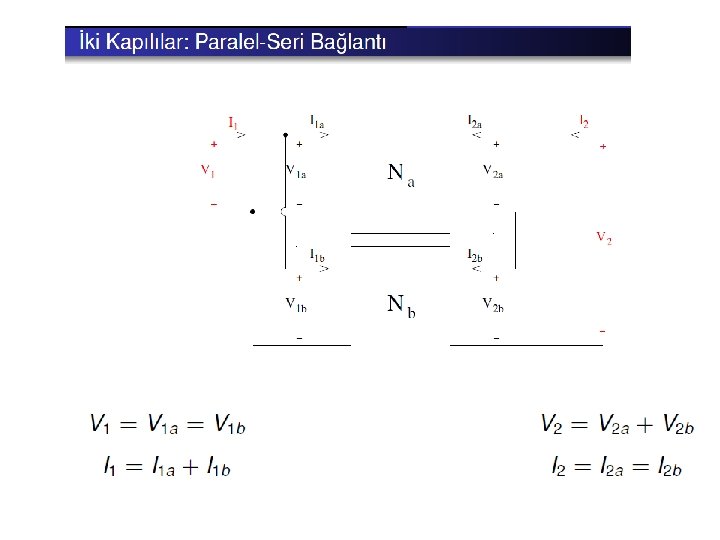

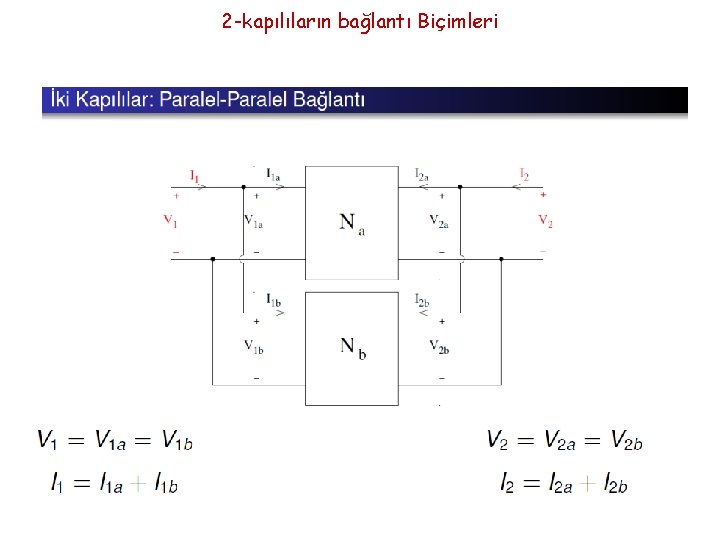

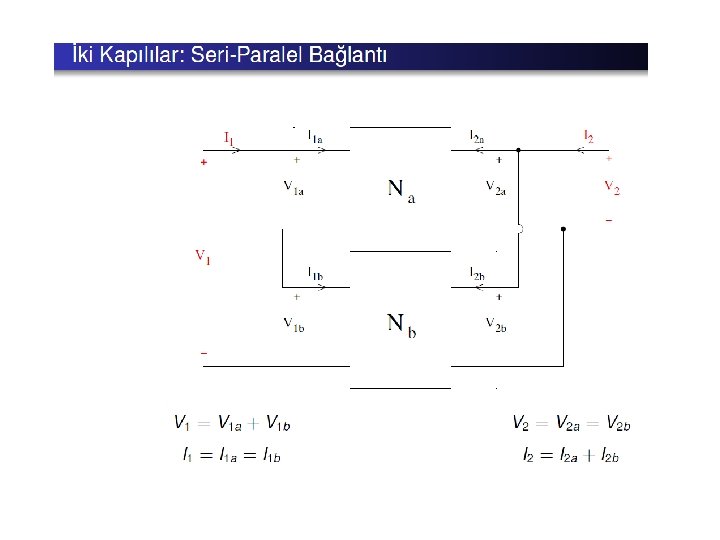

2 -kapılıların bağlantı Biçimleri
