AJUSTES Y TOLERANCIAS METROLOGÍA AVANZADA
TOLERANCIA • Concepto: • Es la variación, en torno al valor ideal o esperado, dentro del cual ha de quedar en la práctica cualquier valor de una producción, para que ésta mantenga calidad e intercambiabilidad
CLASIFICACIÓN DE LA TOLERANCIA • Tolerancia Dimensional Medida de la pieza • Tolerancia de Forma Configuración geométrica de la pieza • Tolerancia de Posición de una pieza con respecto a otra
TOLERANCIA DIMENSIONAL TÉRMINOS RELACIONADOS CON LA TOLERANCIA DIMENSIONAL • Dimensión nominal – DNOM • Dimensión real • Dimensión Límite Dimensión máxima – DMÁX Dimensión mínima - DMÍN

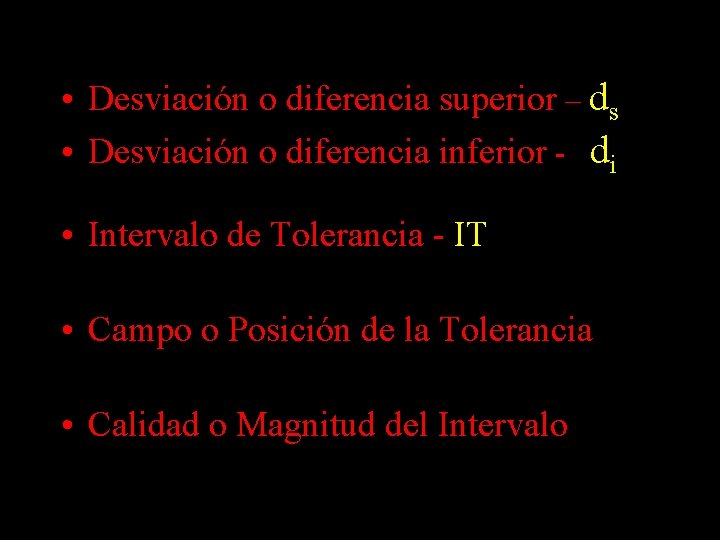

• Desviación o diferencia superior – ds • Desviación o diferencia inferior - di • Intervalo de Tolerancia - IT • Campo o Posición de la Tolerancia • Calidad o Magnitud del Intervalo
• DMÁX = DNOM + ds • DMÍN = DNOM + di • IT = ds - di IT = DMÁX - DMÍN
TOLERANCIA = D max – D mín Tolerancia Dmin Dmax
NOTACIÓN DE LA TOLERANCIA ALFANUMÉRICA – ISOTolerancia D nominal Tolerancia D = 60 k 5 60: dimensión nominal k: 5: posición de la tolerancia magnitud de la tolerancia
VALOR DE LA TOLERANCIA Tolerancia Dmin D = 50 mm (nominal) Dmax D = 50 +10 m -10 m Dmax = 50. 010 mm Dmin = 49. 990 mm Tolerancia = 0. 020 mm = 20 m
POSICION DE LA TOLERANCIA EN AGUJEROS A B C D E F G H J K M DIAMETRO NOMINAL N P R S T U V X Y Z
POSICION DE LA TOLERANCIA EN EJES k m DIAMETRO NOMINAL c b a d e f g h j n p r s t x y v u z
POSICION DE LA TOLERANCIA Tolerancia D nominal D = 50 +25 m +5 m Dmax = 50. 025 mm Dmin = 50. 005 mm D nominal D = 50 +10 m -10 m Dmax = 50. 010 mm Dmin = 49. 990 mm D nominal D = 50 -15 m -35 m Dmax = 49. 985 mm Dmin = 49. 965 mm
MAGNITUD DE LA TOLERANCIA GRADO : 4 5 6 7 60 h 4 h 5 h 6 h 7 D = 60 h 5

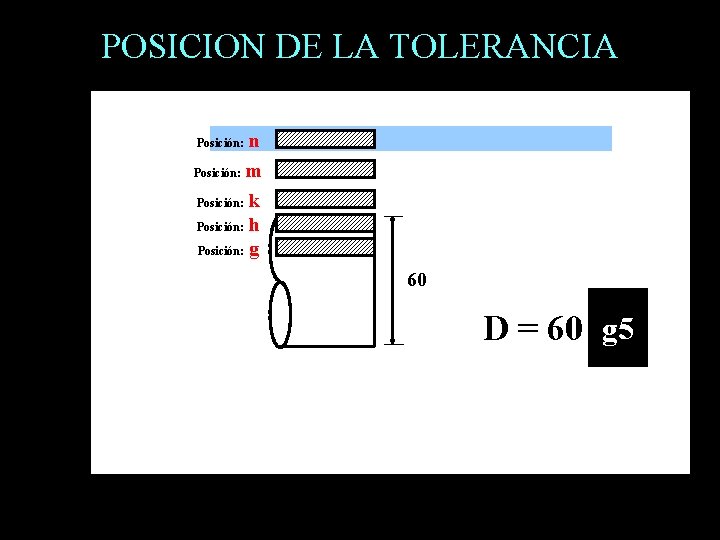

POSICION DE LA TOLERANCIA Posición: n m Posición: k Posición: h Posición: g Posición: 60 n 5 k 5 h 5 g 5 D = 60 m 5 k 5
D = 60 k 5 Desviación superior = ds = 0, 015 mm Desviación inferior = di = 0, 002 mm
ds = 0, 015 mm di = 0, 002 mm 60 k 5 60 D = 60 k 5 + 0, 015 + 0, 002
D = 60 k 5 D nominal = 60 mm D máximo = 60, 015 mm D mínimo = 60, 002 mm 60 k 5 + 0, 015 + 0, 002
AJUSTE DIAMETRO NOMINAL
AJUSTE Interferencia u holgura que resulta de ensamblar dos componentes entre sí. Interferencia Holgura
TIPOS DE AJUSTE Ajuste con holgura Ajuste indeterminado Ajuste con interferencia
Ajuste con holgura TIPOS DE AJUSTE
AJUSTE CON HOLGURA Diámetro agujero (mayor) Diámetro eje HOLGURA o JUEGO Holgura
AJUSTE CON INTERFERENCIA Interferencia Diámetro agujero (menor) Diámetro eje INTERFERENCIA o APRIETE
AJUSTE INDETERMINADO O TRANSICION Diámetro agujero (mayor) eje HOLGURA o JUEGO Diámetro agujero (menor) eje Interferencia Holgura INTERFERENCIA o APRIETE
GRADO DE LA TOLERANCIA
TOLERANCIAS PARA EJES

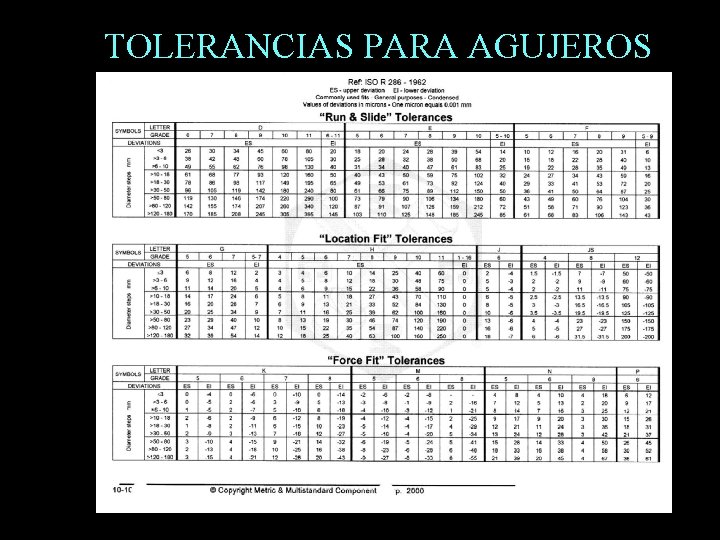

TOLERANCIAS PARA AGUJEROS
AJUSTES EN UNA BOMBA
110 m 6 240 H 7 100 m 6 215 J 7
SISTEMA DE AGUJERO UNICO DIAMETRO NOMINAL 50 f 7 50 H 7 50 g 7 50 h 7 50 j 7 50 k 7 50 m 7
SISTEMA DE EJE UNICO DIAMETRO NOMINAL 50 h 7 50 N 7 50 M 7 50 J 7 50 H 7 50 G 7
ds = 0, 000 mm di = - 0, 019 mm D nominal = 50, 80 mm D máximo = 50, 800 mm D mínimo = 50, 781 mm D = 50, 80 h 6 0 - 0, 019
