AIR Annexes 7 Chauffage domestique bois Appareils indpendants
"AIR" Annexes 7 Chauffage domestique bois - Appareils indépendants Version 11 (01 janvier 2013)
Image du bois ¡Mix énergétique et production d'énergie renouvelable en France Source : DGEC, SOe. S (2008) "Mtep" signifie "million de tonnes équivalent pétrole" ; 1 tep = 11628 k. Wh (conso moyenne annuelle d'un logement) Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 2
Image du bois ¡Objectifs 2020 : le chemin qu'il reste à parcourir Sources : SER, Comop n° 10 du Grenelle Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 3
Réglementation ¡Normes produits TYPE Conduits de fumée LEGISLATIF NORME TECHNIQUE • • • Marquage CE • • • NF EN 1856 -1 (Conduit système métallique) NF EN 1856 -2 (Conduit de raccordement et tubage Métallique) NF EN 1806 (Boisseau Terre cuite) NF EN 1858 (Boisseau Béton) NF EN 13063 (Conduit avec paroi intérieure en Céramique) Inserts / • NF EN 13229 (appareils à bûches) Appareils à • Marquage CE • NF EN 14785 (inserts à granulés) foyers ouverts Atres Cuisinières Poêles • Néant • NF DTU 24. 2 P 1 -2 (partie 2) • Marquage CE • NF EN 12815 (cuisinières à bûches) • NF EN 14785 (cuisinières à granulés) • NF EN 13240 : poêles à bûches • Marquage CE • NF EN 14785 : poêles à granulés • NF EN 15250 : poêles de masse à bûches Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 4
Pouvoir calorifique des combustibles ¡Pouvoir calorifique inférieur (PCI) de différents combustibles : POUVOIR CALORIFIQUE COMBUSTIBLES MASSE VOLUMIQUE HYGROMETRIE Fioul domestique 10 k. Wh/litre 845 kg/m 3 - Gaz naturel 10 k. Wh/m 3 0, 74 kg/m 3 - Propane 12, 9 k. Wh/kg 2, 04 kg/m 3 - Bois bûches feuillus 3, 8 k. Wh/kg 400 à 500 kg/stère 20% Bois bûches résineux 4, 1 k. Wh/kg 300 à 350 kg/stère 20% Plaquettes fines 3, 6 k. Wh/kg 350 kg/m 3 25% Granulés et briquettes de bois 4, 9 k. Wh/kg 650 à 700 kg/m 3 < 10% Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 5
Combustion du bois Composition chimique du bois La composition chimique élémentaire du bois à l’état anhydre (bois complètement sec) est approximativement la même, quelle que soit l'essence de bois : Les cendres peuvent être : ¡ Utilisées comme fertilisant dans le jardin : Apport de potasse Repousse insectes / limaces ¡ Amenées en déchetterie Carbone 49 % Oxygène 44 % Hydrogène 6 % Cendres 1 à 1, 5 % Une quantité de 10 à 20 kg de cendres peut être épandue sur une surface de jardin de 10 m x 10 m, tous les ans ou tous les 2 ans Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 6
Dimensionnement de l’appareil Chauffage d'appoint ou principal ? Enquête 2006 du CEREN (Centre d'Études et de Recherches Économiques sur l'Énergie) relative aux ménages qui se chauffent au bois et à l'électricité : L'emploi d'un appareil à bois permet, en moyenne, l'économie de près de 3000 k. Wh de chauffage électrique, soit 40% de la consommation électrique Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 7

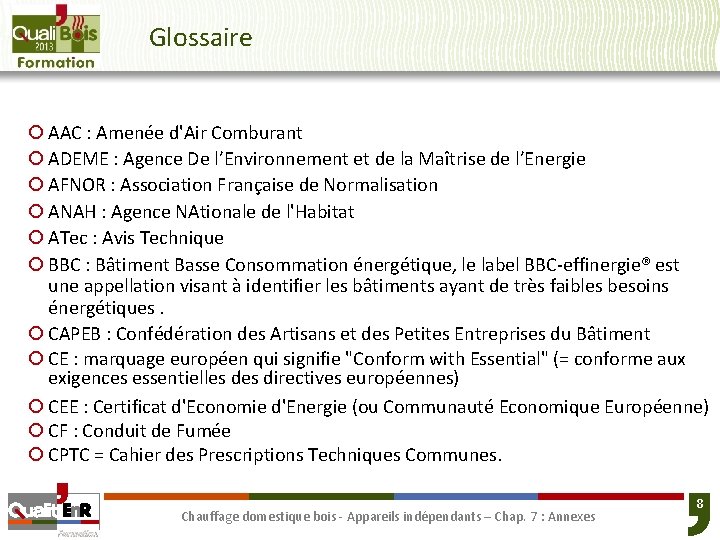

Glossaire ¡ AAC : Amenée d'Air Comburant ¡ ADEME : Agence De l’Environnement et de la Maîtrise de l’Energie ¡ AFNOR : Association Française de Normalisation ¡ ANAH : Agence NAtionale de l'Habitat ¡ ATec : Avis Technique ¡ BBC : Bâtiment Basse Consommation énergétique, le label BBC-effinergie® est une appellation visant à identifier les bâtiments ayant de très faibles besoins énergétiques. ¡ CAPEB : Confédération des Artisans et des Petites Entreprises du Bâtiment ¡ CE : marquage européen qui signifie "Conform with Essential" (= conforme aux exigences essentielles directives européennes) ¡ CEE : Certificat d'Economie d'Energie (ou Communauté Economique Européenne) ¡ CF : Conduit de Fumée ¡ CPTC = Cahier des Prescriptions Techniques Communes. Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 8

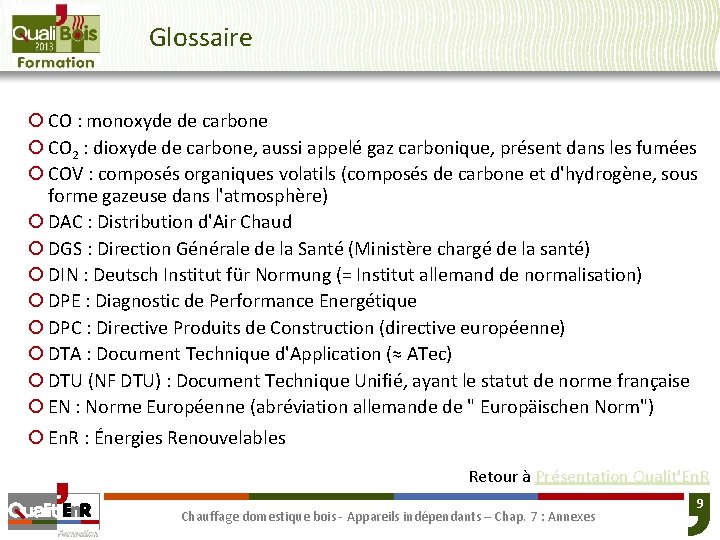

Glossaire ¡ CO : monoxyde de carbone ¡ CO 2 : dioxyde de carbone, aussi appelé gaz carbonique, présent dans les fumées ¡ COV : composés organiques volatils (composés de carbone et d'hydrogène, sous forme gazeuse dans l'atmosphère) ¡ DAC : Distribution d'Air Chaud ¡ DGS : Direction Générale de la Santé (Ministère chargé de la santé) ¡ DIN : Deutsch Institut für Normung (= Institut allemand de normalisation) ¡ DPE : Diagnostic de Performance Energétique ¡ DPC : Directive Produits de Construction (directive européenne) ¡ DTA : Document Technique d'Application (≈ ATec) ¡ DTU (NF DTU) : Document Technique Unifié, ayant le statut de norme française ¡ EN : Norme Européenne (abréviation allemande de " Europäischen Norm") ¡ En. R : Énergies Renouvelables Retour à Présentation Qualit'En. R Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 9
Glossaire ¡ EVAPDC : ÉVAcuation Des Produits de Combustion (conduits de fumée ou conduits pour systèmes étanches c'est-à-dire conduits concentriques ou séparés) ¡ FCBA-Institut technologique : Forêt Cellulose Bois – Construction Ameublement ¡ FFB : Fédération Française du Bâtiment ¡ GFCC : Groupement des Fabricants de matériels de Chauffage Central ¡ HAP : Hydrocarbure Aromatique Polycyclique (carbone et d’hydrogène) ¡ H 2 O : formule chimique de l'eau pure ¡ M 0, M 1, M 2, M 3, M 4, M 5 : classement français de réaction au feu qui signifie respectivement : M 0 "incombustible" M 1 "non inflammable " M 2 "difficilement inflammable" M 3 "moyennement inflammable" M 4 "facilement inflammable" M 5 "très facilement inflammable" Ce système va disparaître petit à petit au profit du système de classification européen appelé Euroclasse : • Classe A 1 ou A 2 -s 1, d 0 = M 0 • Classe A 2 -s 2, d 0 = M 1, etc. Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 10
Glossaire ¡ Mtep : million de tonnes équivalent pétrole, 1 tep = 11628 k. Wh ≈ consommation moyenne annuelle d'un logement ¡ NF : Norme Française ¡ PCI (PCS) : Pouvoir Calorifique Inférieur (Pouvoir Calorifique Supérieur) ¡ Pu ou Pn : Puissance Utile (terme utilisé dans l'arrêté CO) = Puissance Nominale (terme utilisé dans les normes des appareils) ¡ QCM : Questionnaire à Choix Multiples ¡ RSDT : Règlement Sanitaire Départemental Type ¡ RT 2005 – RT 2012 : RT = Réglementation Thermique ¡ Ru : Résistance thermique Utile (terme utilisé pour les conduits de fumée notamment) ¡ Rth : Résistance Thermique (terme utilisé pour les isolants notamment) ¡ UCF : Union Climatique de France ¡ UNCP : Union Nationale de Couverture Plomberie Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 11
Glossaire ¡ SER : Syndicat des Energies Renouvelables, regroupant les industriels et les professionnels des énergies renouvelables ¡ VMC : Ventilation Mécanique Contrôlée : système avec un ventilateur, des bouches d'extraction d'air dans les WC, salles d'eau et cuisines, et des d'entrées d'air (réglettes le plus souvent) dans les pièces principales (séjour, salon, chambres) pour assurer une ventilation permanente des habitations. Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 12

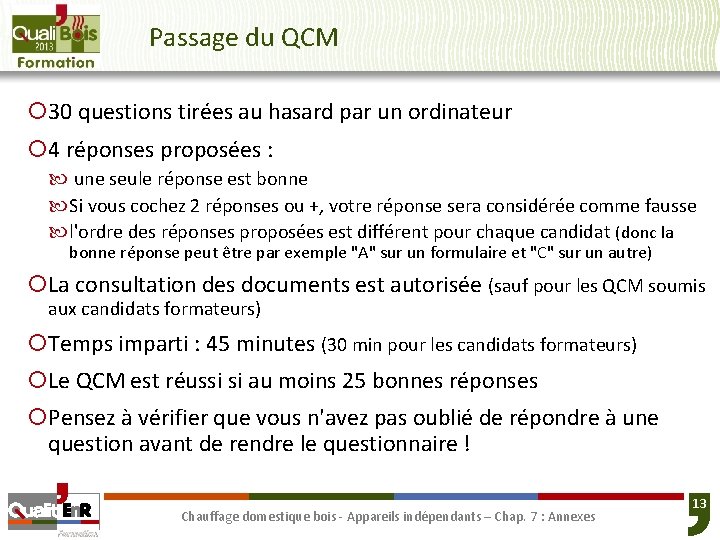

Passage du QCM ¡ 30 questions tirées au hasard par un ordinateur ¡ 4 réponses proposées : une seule réponse est bonne Si vous cochez 2 réponses ou +, votre réponse sera considérée comme fausse l'ordre des réponses proposées est différent pour chaque candidat (donc la bonne réponse peut être par exemple "A" sur un formulaire et "C" sur un autre) ¡La consultation des documents est autorisée (sauf pour les QCM soumis aux candidats formateurs) ¡Temps imparti : 45 minutes (30 min pour les candidats formateurs) ¡Le QCM est réussi si au moins 25 bonnes réponses ¡Pensez à vérifier que vous n'avez pas oublié de répondre à une question avant de rendre le questionnaire ! Chauffage domestique bois - Appareils indépendants – Chap. 7 : Annexes 13
