AIDE À LA RÉDACTION D’UN F. A. S. T. Note : Les fonctions et solutions sont données à titre d’exemples non exhaustifs tirés à partir de cas fréquents. Lycée R. Doisneau – BTS CPI

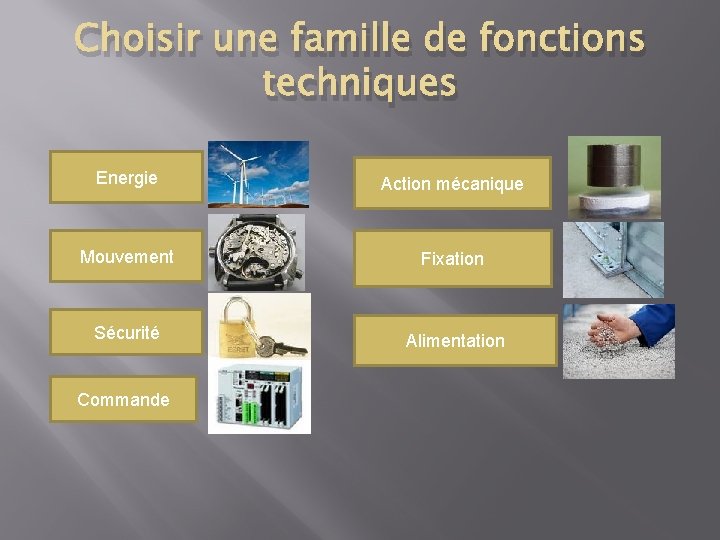

Choisir une famille de fonctions techniques Energie Action mécanique Mouvement Fixation Sécurité Alimentation Commande

Famille : Energie Choisir une fonction technique… FT : Alimenter FT : Stocker FT : Distribuer FT : Convertir / Transformer

Famille : Mouvement Choisir une fonction technique… FT : Motoriser FT : Transformer le type de mouvement FT : Entrainer FT : Transmettre FT : Adapter la vitesse FT : Guider FT : Bloquer FT : Amortir / Freiner

Famille : Action mécanique Choisir une fonction technique… FT : Transmettre FT : Transformer l’intensité FT : Transporter FT : Stocker une action mécanique

Famille : Sécurité Choisir une fonction technique… FT : Protéger le système FT : Protéger l’utilisateur

Famille : Fixation Choisir une fonction technique… FT : Lier de façon permanente FT : Lier de façon temporaire

Famille : Commande Choisir une fonction technique… FT : Commander de manière manuelle FT : Commander de manière programmée

Famille : Alimentation Choisir une fonction technique… FT : Alimenter le système en matière première FT : Evacuer le système en matière transformée FT : Alimenter en énergie

FT: Alimenter en énergie Choisir une fonction parent ou enfant… FT : : Convertir en signal FT : Motoriser FT : Protéger OU FT : Convertir le type d’énergie Solutions classiques : CF. FT enfants et parents… FT : Alimenter en énergie FT : Stocker FT : Distribuer

FT: Stocker Choisir une fonction parent ou enfant… FT : Alimenter en énergie OU … FT : Protéger FT : Stocker OU FIN Solutions classiques pour stocker une énergie de type : ØElectriques : accumulateurs, condensateurs, batteries… ØHydrauliques / pneumatique : accumulateurs, réservoirs en hauteurs… ØMécanique : Ressort, volant d’inertie… Ø…

FT: Distribuer Choisir une fonction parent ou enfant… FT : Alimenter en énergie OU … FT : Protéger FT : Distribuer OU FIN Solutions classiques pour distribuer une énergie de type : ØElectriques : Interrupteurs, contacteurs, relais ØPneumatiques / hydrauliques : distributeurs, vannes, électrovannes ØMécanique : embrayages, électroaimants… Ø…

FT: Convertir / Transformer Choisir une fonction parent ou enfant… FT : Protéger … FT : Convertir transformer FT : Alimenter en énergie Solutions classiques : Transformateur, pont redresseur, pompe, générateurs, cellules photovoltaïques, aubes… Cette FT peut-aussi s’entendre comme une motorisation : dans ce cas se référer à la FT motoriser: FT : Motoriser

FT: Motoriser Choisir une fonction parent ou enfant… FT : Protéger FT : Distribuer la matière d’œuvre OU … FT : Alimenter en énergie FT : Guider FT : Motoriser FT : Adapter la vitesse FT : Entrainer le mouvement Solutions classiques : ØElectriques : Moteurs à courant continu, brushless, pas à pas, asynchrones, servomoteurs, vérins électriques, électroaimants… ØHydrauliques : ensemble de pompe / moteur / vérin / micro vérins… ØAutres : manivelle, volant, aubes… Ø…

FT: Transformer le type de mouvement Choisir une fonction parent ou enfant… FT : Adapter la vitesse OU FT : Protéger FT : Transformer le type de mouvement FT : Guider … Solutions classiques : ØMécaniques : 4 barres de Watt, bielle manivelle, mécanisme, tambour + câble, pignon crémaillère, came … ØHydrauliques : ensemble de pompe / moteur / vérin… Ø…

FT: Entrainer le mouvement FT : Transmettre l’action mécanique Choisir une fonction parent ou enfant… FT : Motoriser OU FT : Transporter une action mécanique FT : Protéger FT : Entrainer le mouvement / Transmettre l’A. M. OU FIN Solutions classiques : Cannelures, clavettes, collage, soudage, frettage, sertissage, goupillage, chaines, courroies, engrenages, arbres…

FT: Transmettre le mouvement Choisir une fonction parent ou enfant… FT : Commander de manière manuelle FT : Adapter la vitesse FT : Protéger OU FT : Transmettre le mouvement FT : Guider … Solutions classiques : Chaines , engrenages, courroies / poulies, câble, conduites hydrauliques / pneumatiques…

FT: Adapter la vitesse Choisir une fonction parent ou enfant… FT : Protéger … OU FT : Guider FT : Adapter la vitesse FT : Motoriser FT : Transmettre le mouvement FT : Transformer le mouvement Solutions classiques : Boite à vitesses, réducteurs…

FT: Guider Choisir une fonction parent ou enfant… FT : Commander de manière manuelle FT : Protéger FT : Transmettre le mouvement FT : Adapter la vitesse OU FT : Guider (en rotation, translation…) FT : Permettre le mouvement FT : Motoriser FT : Transformer le mouvement … FT : Lier (empêcher certains mouvements) Solutions classiques : CF. FT enfants

FT: Permettre le mouvement Choisir une fonction parent ou enfant… FT : Guider FT : Permettre le mouvement FIN Solutions classiques : Paliers lisse, douilles à bille / polymères, roulements, coussins d’air / magnétiques / d’huile, revêtement antifriction….

FT: Bloquer Choisir une fonction parent ou enfant… Si il n’y a pas de mouvements et que l’on souhaite les empêcher … FT : Bloquer Si il y a des mouvements et que l’on souhaite les empêcher Solutions classiques : CF. FT enfants FT : Lier OU FT : Amortir / Freiner

FT: Résister aux sollicitations Choisir une fonction parent ou enfant… FT : Lier FT : Protéger le système OU FT : Résister aux sollicitations FIN … Solutions classiques : Choix du matériau / procédé / forme, renforts, raidisseurs, surépaisseurs…

FT: Amortir / Freiner Choisir une fonction parent ou enfant… FT : Stocker une action mécanique FT : Protéger le système OU … Solutions classiques : CF. FT enfants FT : Amortir / Freiner OU FT : Dissiper une action mécanique

FT: Dissiper une action mécanique Choisir une fonction parent ou enfant… FIN FT : Amortir OU … FT : Dissiper une action mécanique OU FT : Protéger Solutions classiques : Frottement visqueux (amortisseurs hydrauliques, parachutes…), frottement sec (freins, patins), élastiques (butée en élastomère…)

FT: Transformer l’intensité Choisir une fonction parent ou enfant… FT : Transformer… FS (DEBUT) FT : Réduire l’intensité OU FT : Augmenter l’intensité … FT : Protéger FT : Transporter l’A. M. OU FIN Solutions classiques : Leviers, engrenages, courroies / poulies, piston esclave / piston maitre (suppresseur) …

FT: Transporter une action Choisir une fonction parent ou enfant… FT : Protéger FS (DEBUT) FT : Guider FT : Transformer une action mécanique … OU FT : Transporter l’A. M. FT : Transmettre une A. M. OU FIN Solutions classiques : Chaines , engrenages, courroies / poulies, câble, conduites hydrauliques / pneumatiques…

FT: Stocker une action mécanique Choisir une fonction parent ou enfant… FT : Protéger FT : Amortir OU FT : Stocker une action mécanique OU … Solutions classiques : Ressorts, accumulateurs pneumatiques/hydrauliques, charge soulevée, volant d’inertie… FIN

FT: Protéger Choisir une fonction parent ou enfant… FT : Protéger l’utilisateur Fonction de service… OU FT : … Solutions classiques : CF. FT enfants FT : Protéger l’environnement FT : Protéger le système Remarque : Cette FT est commune à beaucoup de FT parentes. Dans le cas où elle est très importante on peut préférer la faire apparaitre une seule fois en émanant d’un fonction de service du cahier des charges

FT: Protéger l’environnement Choisir une fonction parent ou enfant… FT : Protéger l’environnement FIN Solutions classiques : Eco-conception : vérifier l’impact sur tout le cycle de vie du produit. Pistes de réflexion : Choix des procédés, formes, matériaux, emballages, mode de transport, lieu de production, durée de vie, recyclabilité, maintenance, consommation énergétique, rejets polluants…

FT: Protéger le système Choisir une fonction parent ou enfant… FT : Résister aux sollicitations FT : Amortir FT : Protéger le système OU FIN Solutions classiques : Butée de fin de course, amortisseurs, disjoncteurs, fusibles, limiteurs de pression, graissage, lubrification, circuit de refroidissement, ventilation…

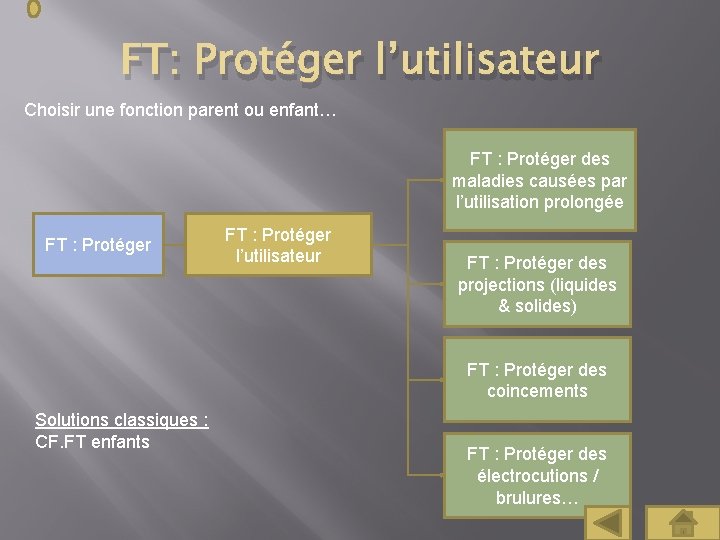

FT: Protéger l’utilisateur Choisir une fonction parent ou enfant… FT : Protéger des maladies causées par l’utilisation prolongée FT : Protéger l’utilisateur FT : Protéger des projections (liquides & solides) FT : Protéger des coincements Solutions classiques : CF. FT enfants FT : Protéger des électrocutions / brulures…

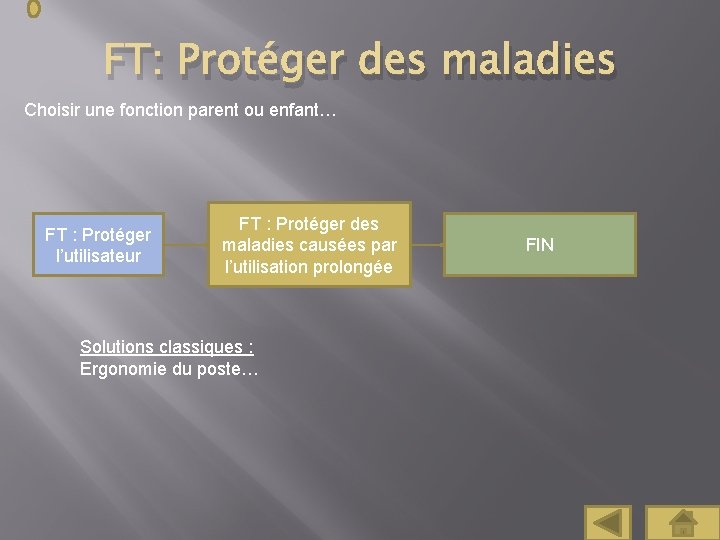

FT: Protéger des maladies Choisir une fonction parent ou enfant… FT : Protéger l’utilisateur FT : Protéger des maladies causées par l’utilisation prolongée Solutions classiques : Ergonomie du poste… FIN

FT: Protéger des projections Choisir une fonction parent ou enfant… FT : Protéger l’utilisateur FT : Protéger des projections (liquides & solides) Solutions classiques : Carter de protection (sous clé), éloignement du risque, soufflets, barrières immatérielles, aspiration… FIN

FT: Protéger des coincements Choisir une fonction parent ou enfant… FT : Protéger l’utilisateur FT : Protéger des coincements Solutions classiques : Carter de protection (sous clé), éloignement du risque, soufflets, barrières immatérielles… FIN

FT: Protéger des électrocutions / Brulures… Choisir une fonction parent ou enfant… FT : Protéger l’utilisateur FT : Protéger des électrocutions / Brulures … FIN Solutions classiques : Armoire électrique sous clé, partie commande basse tension, disjoncteurs différentiels , carter de protection, éloignement du risque…

FT: Lier de façon permanente Choisir une fonction parent ou enfant… FT : Mettre en position FT : Lier de façon permanente Solutions classiques : CF. FT enfants FT : Maintenir définitivement en position

FT: Lier de façon temporaire Choisir une fonction parent ou enfant… FT : Mettre en position FT : Lier de façon temporaire Solutions classiques : CF. FT enfants FT : Maintenir temporairement en position

FT: Maintenir définitivement en position Choisir une fonction parent ou enfant… FT : Lier de façon permanente FT : Maintenir définitivement en position FIN Solutions classiques : • Destruction si démontage (soudage, inserts au moulage) • Détérioration si démontage (sertissage, brasage, frettage, collage) • Peu de détérioration mais difficile à démonter (certains collages, rivetage, agrafage)

FT: Maintenir temporairement en position Choisir une fonction parent ou enfant… Solutions classiques : venturi, électroaimants, mini vérins… FT : Lier de façon temporaire FT : Commander de manière programmée FT : Maintenir temporairement en position OU FIN Solutions classiques : • Assemblage boulonné (vis, taraudages, écrous, goujons, tirants…) • Indexation (bille + ressort, forme flexible, verrous…) • Mécanismes (sauterelles, genouillères, brides…)

FT: Mettre en position Choisir une fonction parent ou enfant… FT : Lier de façon temporaire FT : Mettre en position FIN OU FT : Lier de façon permanente Solutions classiques : • Isostatiques (positionnement très précis, formes complexes couteuses, cotation plus large) • Hyperstatique (positionnement précis, formes simples, cotation précise) • Incomplète (peu couteuse, peu précise selon les mobilités non arrêtées)

FT: Lier Choisir une fonction parent ou enfant… FT : Résister aux sollicitations FT : Lier de façon permanente … FT : Lier OU FT : Lier de façon temporaire Solutions classiques : CF. FT enfants Remarque : Cette FT à comme parent toutes les FT qui on des solutions techniques associées… FT : Résister aux sollicitations

FT: Commander de manière manuelle Choisir une fonction parent ou enfant… DEBUT FT : Commander de manière manuelle Solutions classiques : Manivelle / Poignées / Leviers / Pistons … FT : Transmettre le mouvement FT : Guider le mouvement OU DEBUT FT : Commander de manière manuelle Solutions classiques : CF. FT enfants FT : Convertir en signal FT : Protéger

FT: Convertir en signal Choisir une fonction parent ou enfant… FT : Commander de manière manuelle FT : Convertir en signal Solutions classiques : Boutons… / Ecrans tactiles / caméras… FT : Détecter des positions, états du système FT : Acquérir les informations OU FT : Convertir en signal Solutions classiques : Caméras… / capteurs… FT : Alimenter en énergie FT : Lier au système

FT: Détecter des positions FT : Acquérir les informations Choisir une fonction parent ou enfant… FT : Commander de manière programmée FT : Détecter des positions états du système FT : Convertir en signal Solutions classiques : CF. FT enfant OU FT : Convertir en signal FT : Acquérir les informations Solutions classiques : CF. FT parent FT : Traiter les informations

FT: Commander de manière programmée Choisir une fonction parent ou enfant… DEBUT OU FT… FT : Commander de manière programmée FT : Détecter des positions états du système FT : Lier au système Solutions classiques : Ordinateur / Electronique sur mesure / Carte de commande programmables du commerce / Automates / Relais programmables / Solution par câblage…

FT: Traiter les informations Choisir une fonction parent ou enfant… FT : Acquérir les informations FT : Traiter les informations FT : Lier au système Solutions classiques : Ordinateur / Electronique sur mesure / Carte de commande programmables du commerce / Automates / Relais programmables / Solution par câblage…

FT: Alimenter le système en matière première Choisir une fonction parent ou enfant… FT : Stocker la matière d’œuvre FT : Gérer la matière d’œuvre FT : Alimenter le système en matière première Solutions classiques : CF. FT Enfants FT : Distribuer la matière d’œuvre FT : Détecter la matière d’œuvre FT : Trier la matière d’œuvre

FT: Evacuer le système en matière transformée (ou non) Choisir une fonction parent ou enfant… FT : Gérer la matière d’œuvre OU FT : Trier la matière d’œuvre FT : Evacuer le système en matière transformée (ou non? ) Solutions classiques : CF. FT Enfants FT : Stocker la matière d’œuvre FT : Distribuer la matière d’œuvre FT : Détecter la matière d’œuvre FT : Trier la matière d’œuvre Tri en sortie non systématique

FT: Gérer la matière d’œuvre Choisir une fonction parent ou enfant… FT : Alimenter le système en matière première DEBUT FT : Gérer la matière d’œuvre Solutions classiques : CF. FT Enfants FT : Evacuer le système en matière transformée

FT: Stocker la matière d’œuvre Choisir une fonction parent ou enfant… FT : Alimenter le système en matière première OU FT : Stocker la matière d’œuvre FT : Lier au système FT : Evacuer le système en matière transformée Solutions classiques : Trémies / Bacs / Bols vibrants / Magasins

FT: Distribuer la matière d’œuvre Choisir une fonction parent ou enfant… FT : Alimenter le système en matière première OU FT : Evacuer le système en matière transformée Solutions classiques : Moteur dans magasin / Convoyeurs / Carrousels / plateaux diviseurs / bols vibrants… FT : Distribuer la matière d’œuvre FT : Motoriser FT : Lier au système OU FT : Lier au système Solutions classiques : Ressorts dans magasin / Rails descendants / Pente / rouleaux…

FT: Détecter la matière d’œuvre Choisir une fonction parent ou enfant… FT : Alimenter le système en matière première OU FT : Evacuer le système en matière transformée Solution classique : Capteurs… FT : Détecter la matière d’œuvre Solutions classiques : Niveau avec flotteur / Manomètre/ Encoche dans le magasin … FT : Traiter les informations FT : Lier au système OU FT : Lier au système

FT: Trier la matière d’œuvre Choisir une fonction parent ou enfant… FT : Alimenter le système en matière première OU FT : Evacuer le système en matière transformée Solution classique : CF. FT enfant… FT : Evacuer la matière d’œuvre non conforme FT : Lier au système FT : Trier la matière d’œuvre Solutions classiques : Entailles de formes spécifique dans un rail… OU FT : Lier au système
