Agm 620 – Instrumental meteorologico Cálculo de la tensión de vapor de agua y la Humedad Relativa ü Para determinar la tensión de vapor de agua, se anotan las lecturas (t) y (t’) de los termómetros del psicrómetro; a continuación, con la temperatura (t’) del termómetro húmedo (t’) se determina en la Tabla 3. 1 la tensión máxima del vapor de agua; ü en la primera columna de la izquierda se encuentran los grados enteros, y en la línea horizontal del encabezado, los décimos de grado; por tanto, en la intersección de una línea con otra, se halla la tensión máxima que se busca.

Agm 620 – Instrumental meteorologico La Tabla 3. 2 para psicrómetros ventilados da las correcciones que deben hacerse a la tensión máxima determinada anteriormente, para lo cual se entra con ellas con la diferencia (t-t’) de los termómetros seco y húmedo. De la misma manera que se dijo para la Tabla 3. 1, la columna vertical de la izquierda tiene la diferencia de (tt’) en grados, y en la horizontal del encabezado los décimos de grado; la cantidad que resulte de la intersección de la línea vertical y horizontal dará la corrección que debe restarse a la tensión máxima para obtener la tensión del vapor de agua a 750 mm. de presión.

Agm 620 – Instrumental meteorologico La Humedad Relativa en % se obtiene dividiendo la tensión de vapor, calculada según se acaba de indicar, por la tensión máxima del vapor de agua de la Tabla 3. 1, correspondiente a la temperatura del termómetro seco (t), y multiplicado este cociente por 100; resultando así la Humedad Relativa en tanto porciento del aire.

Agm 620 – Instrumental meteorologico Ejemplo: Supongamos que en un lugar donde la presión media es de 584 mm, se hayan obtenido por medio del psicrómetro ventilado, las siguientes observaciones: Termómetro seco: 20. 1°C Termómetro húmedo: 12. 3°C Determinar la tensión de vapor, la tensión de vapor saturante, la Humedad Relativa y la temperatura de punto de rocío.

Agm 620 – Instrumental meteorologico 1. - Determinación de la tensión de vapor a 750 mm. Termómetro seco t = 20. 1°C Termómetro húmedo t’ = 12. 3°C Diferencia t - t’ = 7. 8°C De la Tabla 3. 1: t’ = 12. 3°C e 1 = 10. 69 mm De la Tabla 3. 2: t – t’ = 7. 8°C e 2 = 3. 86 mm ---------Diferencia 6. 83 mm La tensión de vapor a 750 mm será 6. 83 mm.

Agm 620 – Instrumental meteorologico 2. - Corrección para el lugar de observación. Presión a la que fue calculada la Tabla 3. 1 Presión en el lugar de observación Diferencia Dividido entre 100 De la Tabla 3. 2, el factor para 7. 8°C es Corrección por esta diferencia: Como la presión en el lugar de observación es menor a 750 mm, entonces la corrección deberá sumarse a la tensión de vapor calculada en el inciso 1. = 7. 59 mm 750 mm 584 mm ------166 mm 1. 66 mm 0. 46 1. 66 x 0. 46 = 0. 7636 6. 83 mm + 0. 76 mm

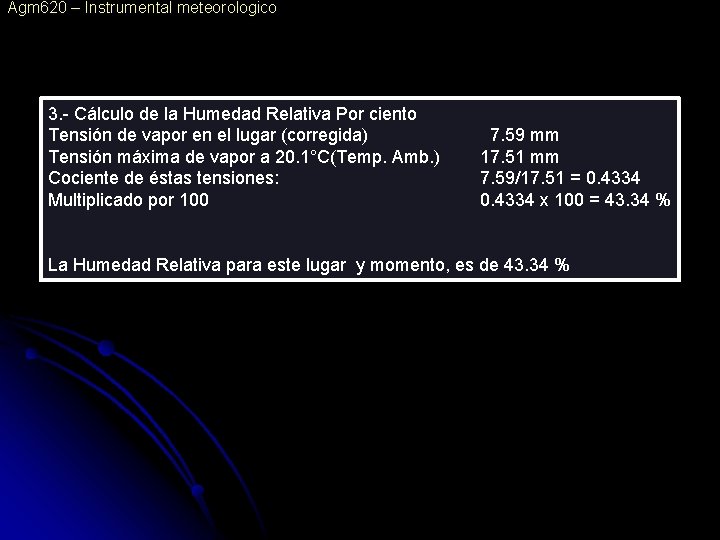

Agm 620 – Instrumental meteorologico 3. - Cálculo de la Humedad Relativa Por ciento Tensión de vapor en el lugar (corregida) Tensión máxima de vapor a 20. 1°C(Temp. Amb. ) Cociente de éstas tensiones: Multiplicado por 100 7. 59 mm 17. 51 mm 7. 59/17. 51 = 0. 4334 x 100 = 43. 34 % La Humedad Relativa para este lugar y momento, es de 43. 34 %

Agm 620 – Instrumental meteorologico 3. - Determinación de la temperatura de punto de rocío. Para una tensión de vapor (corregida) de 7. 59 mm, de la Tabla 3. 1 dicho valor se encuentra en la intersección del 7 de la columna de grados enteros, y del 0. 2 del encabezado de los décimos de grado, por lo tanto: La Temperatura de Punto de Rocío en este lugar y momento, es de 7. 2°C http: //www. tutiempo. net/tutiempo. php? pagina=calculos

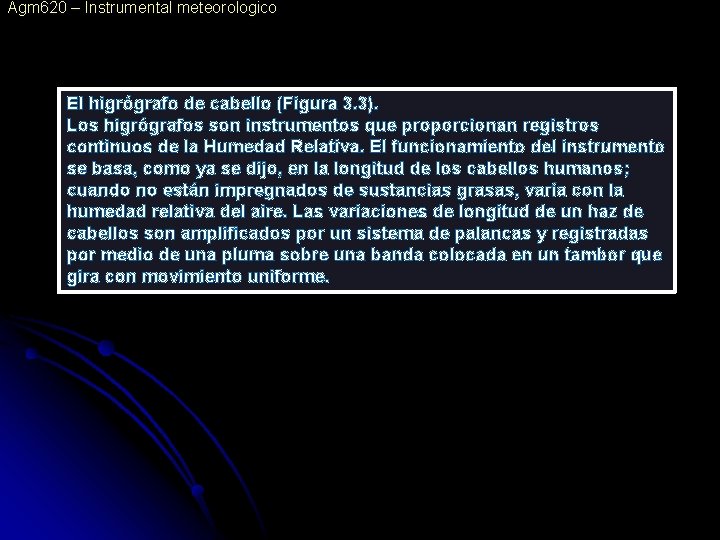

Agm 620 – Instrumental meteorologico El higrógrafo de cabello (Figura 3. 3). Los higrógrafos son instrumentos que proporcionan registros continuos de la Humedad Relativa. El funcionamiento del instrumento se basa, como ya se dijo, en la longitud de los cabellos humanos; cuando no están impregnados de sustancias grasas, varía con la humedad relativa del aire. Las variaciones de longitud de un haz de cabellos son amplificados por un sistema de palancas y registradas por medio de una pluma sobre una banda colocada en un tambor que gira con movimiento uniforme.

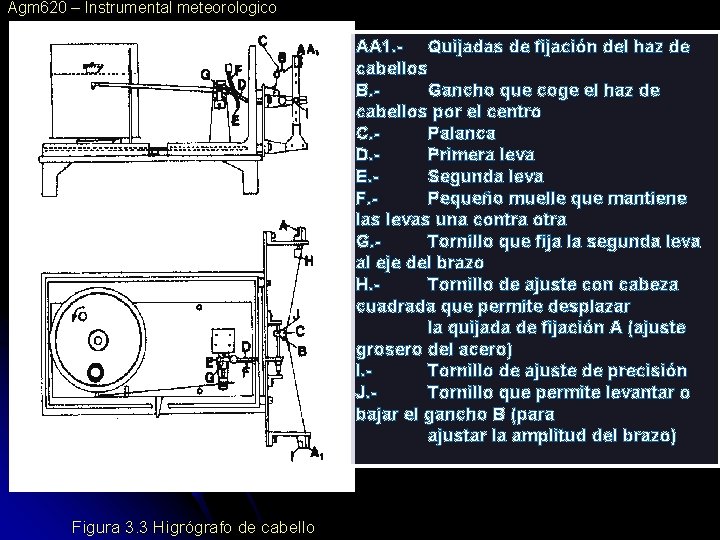

Agm 620 – Instrumental meteorologico AA 1. - Quijadas de fijación del haz de cabellos B. Gancho que coge el haz de cabellos por el centro C. Palanca D. Primera leva E. Segunda leva F. Pequeño muelle que mantiene las levas una contra otra G. Tornillo que fija la segunda leva al eje del brazo H. Tornillo de ajuste con cabeza cuadrada que permite desplazar la quijada de fijación A (ajuste grosero del acero) I. Tornillo de ajuste de precisión J. Tornillo que permite levantar o bajar el gancho B (para ajustar la amplitud del brazo) Figura 3. 3 Higrógrafo de cabello

Agm 620 – Instrumental meteorologico La longitud de los cabellos varía cuando absorben las moléculas de agua contenidas en el aire, o cuando el agua que contiene se evapora. La velocidad de respuesta a las variaciones de humedad del aire es relativamente lenta. Como las variaciones de la longitud de los cabellos son pequeñas, el sistema de palancas debe estar perfectamente equilibrado y sobre ejes muy finos.

Agm 620 – Instrumental meteorologico Emplazamiento y empleo. Ø El higrógrafo se debe instalar en una garita. Su rendimiento depende principalmente del buen cuidado de los cabellos; los depósitos de polvo aumentan el tiempo de respuesta; Ø las rociones salinas o los cuerpos grasos que pueden depositarse sobre el haz al tocarlo con los dedos pueden falsear las indicaciones. Ø Si el higrógrafo está sometido a humedades muy pequeñas (como puede ser en las regiones continentales), los registros pueden tener deformaciones o desviaciones casi permanentes.

Agm 620 – Instrumental meteorologico Emplazamiento y empleo. Ø Estos inconvenientes pueden suprimirse en gran parte lavando con cuidado y periódicamente los cabellos, utilizando un pincel fino y suave mojado con agua destilada. Ø Se puede usar el agua de lluvia o de aljibe. Esta operación debe efectuarse por lo menos una vez a la semana; aunque en algunos casos, puede ser necesario efectuarla diariamente. Ø Durante la limpieza del instrumento es necesario evitar tocar los cabellos con los dedos. Siguiente Presentación (Insolación parte 1)
