Agenda for indlg Effektiv oppumpning af rvand Typiske

Agenda for indlæg. • Effektiv oppumpning af råvand – Typiske udfordringer – Frekvensomformer drift • Udpumpning – Udfordringer mht. driftssikkerhed og driftsøkonomi. – Nye muligheder • GRM, overvågning af vandværker

SP pumpen Effektiv oppumpning af råvand • Her en kort gennemgang af de typiske fejl der kan gør oppumpningen uøkonomisk, herunder også en berøring af frekvensomformer drift på dykpumper.

Mangelfuld/forkert dimensionering 18% dårligere virkningsgrad medfører over 10 år et mere forbrug af el på 31. 600 k. Wh. når der pumpes 150. 000 m 3/år

Dykpumper - udfordringer § Gamle pumper, der bliver ved og ved - For store, for stor afsænkning - Drosling § Tilstopning af pumper § Drosling/afspærring af pumpe § Dimension af stigerør

Lave driftsomkostninger Driftsomkostningerne er den store omkostning • Høj pumpevirkningsgrad giver lavere energiforbrug. • En høj virkningsgrad er vigtigere end købsprisen Eksempel: En SP 17 -4 der pumper 16 m³/h Løftehøjde: 40 m Drifttid: 14 h/dagen, 15 år Energiforbrug på 15 år = 256. 000 k. Wh. En pumpe med 10% dårligere virkningsgrad vil bruge 281. 600 k. Wh

SP med frekvensomformerdrift Tommelfingerregler • Pumpe må max. være 12 år gammel fra produktionsdatoen • Minimum drift på 30 Hz. • Minimum flow på 25 % af nominel pumpe flow. (SP 30 = min. flow 7, 5 m 3/h. ) • Husk at forbinde frekvensomformeren efter forskrifterne, god jord mm. • Husk filter på frekvensomformer. • Max. rampetid 3 sek. op til 30 Hz, derefter valgfri. • Tilrådelig reduktion af ydelse ned til 50 % af nominel ydelse på pumpe pga. energiforbrug • Reglerne er kun gældene for pumper monteret i DK i boringer - ikke brønde.

Effektiv og driftssikker udpumpning • Her en kort gennemgang af de typiske udfordringer udpumpningen uøkonomisk, og et bud på hvordan udpumpningen gøres effektiv.

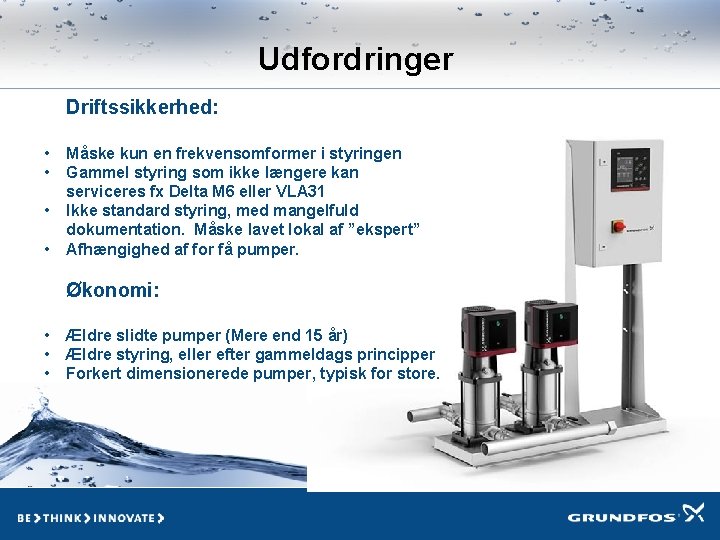

Udfordringer Driftssikkerhed: • • Måske kun en frekvensomformer i styringen Gammel styring som ikke længere kan serviceres fx Delta M 6 eller VLA 31 Ikke standard styring, med mangelfuld dokumentation. Måske lavet lokal af ”ekspert” Afhængighed af for få pumper. Økonomi: • • • Ældre slidte pumper (Mere end 15 år) Ældre styring, eller efter gammeldags principper Forkert dimensionerede pumper, typisk for store.

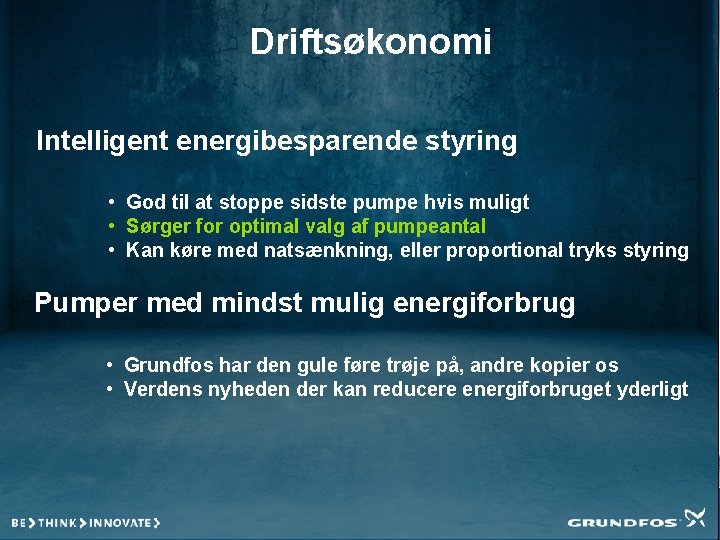

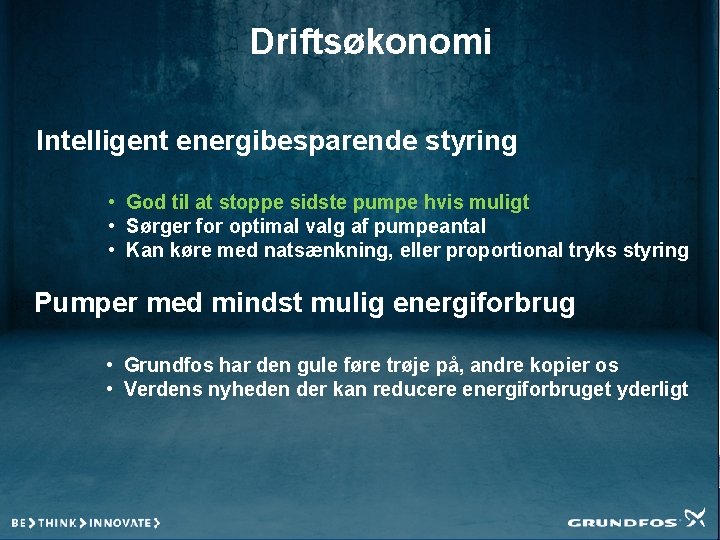

Driftsøkonomi Intelligent energibesparende styring • God til at stoppe sidste pumpe hvis muligt • Sørger for optimal valg af pumpeantal • Kan køre med natsænkning, eller proportional tryks styring Pumper med mindst mulig energiforbrug • Grundfos har den gule føre trøje på, andre kopier os • Verdens nyheden der kan reducere energiforbruget yderligt

Driftsøkonomi Intelligent energibesparende styring • God til at stoppe sidste pumpe hvis muligt • Sørger for optimal valg af pumpeantal • Kan køre med natsænkning, eller proportional tryks styring Pumper med mindst mulig energiforbrug • Grundfos har den gule føre trøje på, andre kopier os • Verdens nyheden der kan reducere energiforbruget yderligt

ENERGIOPTIMERING For at vide nøjagtigt, i hvilket punkt det er bedre at køre med to frem for én pumpe, er det nødvendigt at kende pumpens kurvedata. - Og det er præcis, hvad CU 352 gør. Pumpekurvedataene indlæses i styringen fra fabrikken. Dette giver de bedste muligheder for energioptimering. H kt un sp ift Dr Med én pumpe: ETA 62 %! Med to pumper: 50 %! Q

Driftsøkonomi Intelligent energibesparende styring • God til at stoppe sidste pumpe hvis muligt • Sørger for optimal valg af pumpeantal • Kan køre med natsænkning, eller proportional tryks styring Pumper med mindst mulig energiforbrug • Grundfos har den gule føre trøje på, andre kopier os • Verdens nyheden der kan reducere energiforbruget yderligt

PROPORTIONALTRYK Proportionaltryk Konstant tryk § Kompenserer automatisk for friktionstab § Sænker trykket til det til enhver tid krævede § Mindsker udsivning af vand § Reducerer vedligeholdelsesomkostninger for rør § Mindsker energiforbruget § Reducerer antal rørsprængninger

Permanent magnet motor Ny motor med meget høj virkningsgrad Til og med 2, 2 k. W 16

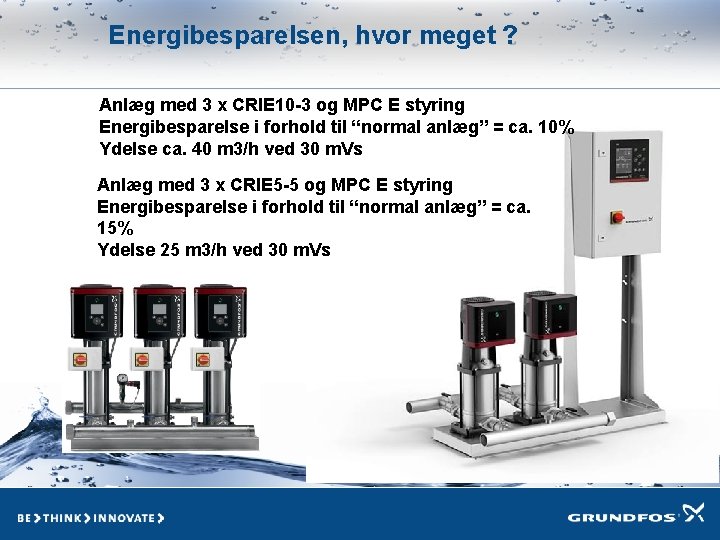

Energibesparelsen, hvor meget ? Anlæg med 3 x CRIE 10 -3 og MPC E styring Energibesparelse i forhold til “normal anlæg” = ca. 10% Ydelse ca. 40 m 3/h ved 30 m. Vs Anlæg med 3 x CRIE 5 -5 og MPC E styring Energibesparelse i forhold til “normal anlæg” = ca. 15% Ydelse 25 m 3/h ved 30 m. Vs

Energisammenligning Anlægstype Tryk m. Vs Energiforbrug pr. m 3 Energiforbrug i k. Wh ved udpumpning af 100. 000 m 3 1. Alternativ anlæg 40 0, 338 33. 800 2. Grundfos MPC 40 0, 248 24. 800 3. Grundfos MPC med PM motor 40 0, 223 22. 320 Ejer omkostninger ved 15 års drift: Anlæg 1: 33. 800 x 15 = 507. 000 k. Wh Anlæg 2: 24. 800 x 15 = 372. 000 k. Wh (Forskel 135. 000 k. Wh) Anlæg 3: 22. 320 x 15 = 334. 800 k. Wh (Forskel 172. 200 k. Wh) Hvad betyder indkøbsprisen så?

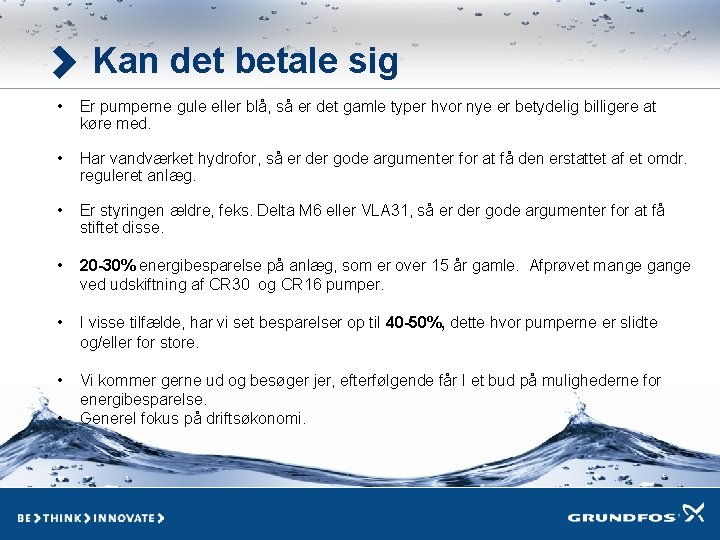

Kan det betale sig • Er pumperne gule eller blå, så er det gamle typer hvor nye er betydelig billigere at køre med. • Har vandværket hydrofor, så er der gode argumenter for at få den erstattet af et omdr. reguleret anlæg. • Er styringen ældre, feks. Delta M 6 eller VLA 31, så er der gode argumenter for at få stiftet disse. • 20 -30% energibesparelse på anlæg, som er over 15 år gamle. Afprøvet mange gange ved udskiftning af CR 30 og CR 16 pumper. • I visse tilfælde, har vi set besparelser op til 40 -50%, dette hvor pumperne er slidte og/eller for store. • Vi kommer gerne ud og besøger jer, efterfølgende får I et bud på mulighederne for energibesparelse. Generel fokus på driftsøkonomi. •

Automatisk log og trend af alle vigtige datapunkter. Dokumentér systemets ydelse og tjek af om tilstanden er normal.

Trykforøgere – Hydro MPC / Multi E Alarm Eksempler • Tørløb. • Lavt tryk. • Problemer med strømforsyning. • Lækage. Fordele • Justér set-point fra kontoret. • Følg med i behovet og vær sikker på at anlæget er korrekt dimensioneret. • Følg den specifikke energi forbrug for anlæget Online adgang til aktuelle data for • Tryk. • Energiforbrug. • Driftstid for alle pumper. • Total energiforbrug for anlægget

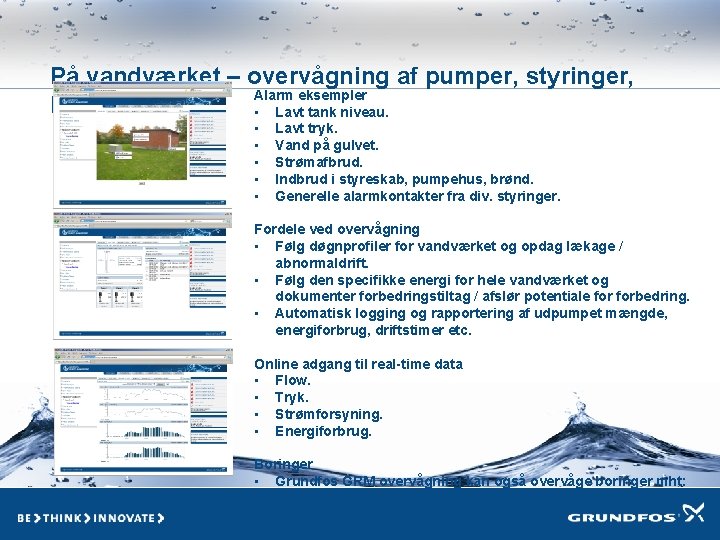

På vandværket – overvågning af pumper, styringer, Alarm eksempler kontakter mm. • Lavt tank niveau. • • • Lavt tryk. Vand på gulvet. Strømafbrud. Indbrud i styreskab, pumpehus, brønd. Generelle alarmkontakter fra div. styringer. Fordele ved overvågning • Følg døgnprofiler for vandværket og opdag lækage / abnormaldrift. • Følg den specifikke energi for hele vandværket og dokumenter forbedringstiltag / afslør potentiale forbedring. • Automatisk logging og rapportering af udpumpet mængde, energiforbrug, driftstimer etc. Online adgang til real-time data • Flow. • Tryk. • Strømforsyning. • Energiforbrug. Boringer • Grundfos GRM overvågning kan også overvåge boringer mht: energiforbrug, driftstimer, antal start/stop, pejling af boring mm.

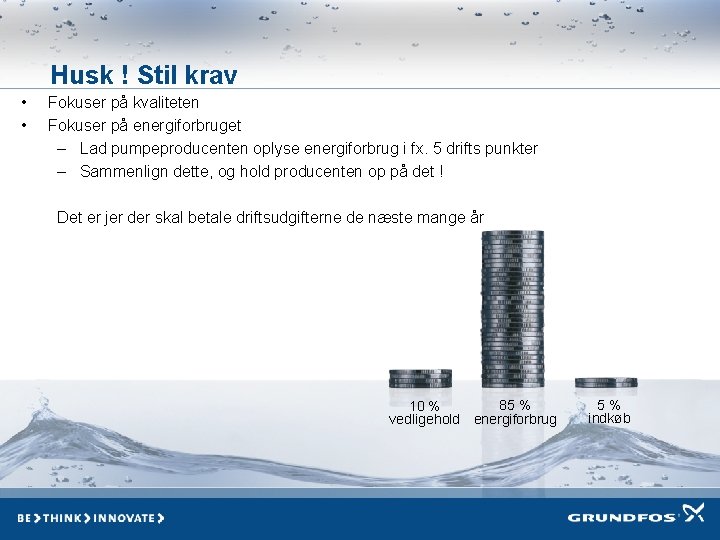

Husk ! Stil krav • • Fokuser på kvaliteten Fokuser på energiforbruget – Lad pumpeproducenten oplyse energiforbrug i fx. 5 drifts punkter – Sammenlign dette, og hold producenten op på det ! Det er jer der skal betale driftsudgifterne de næste mange år 85 % 10 % energiforbrug vedligehold 5% indkøb
