Agenda Catalyst Catalyst VSS Instant Access Converged Access

Agenda • Catalyst製品ラインアップのご紹介 • Catalyst VSS / Instant Access システム • Converged Access ソリューション • 次世代無線LANに備えたインフラ • Catalyst管理ツール • Catalystの提案ポイント Ø 運用に役立つCatalyst 機能 1 Interface template, PI でのVLAN設定, VTP Ø Ø 運用に役立つCatalyst 機能 3 Netf. Fow, Wireshark Ø 運用に役立つCatalyst 機能 4 　<参考資料> EEM Ø 運用に役立つCatalyst 機能 5 　 <参考資料> EEE, Hibernation mode • これからのキャンパスネットワーク Ø Trust. Sec Ø Naa. S Ø APIC-EM 運用に役立つCatalyst 機能 2 　　GOLD, Error-disable, TDR © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 2

Catalyst製品ラインアップ モジュラー型L 2/L 3スイッチ Catalyst 4500 E Catalyst 2960 -CX/3560 -CX Catalyst 2960 -X/XR Catalyst 3650 Catalyst 3850 Catalyst 6800 Catalyst　　 4500 -X 固定型L 2/L 3スイッチ © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 3

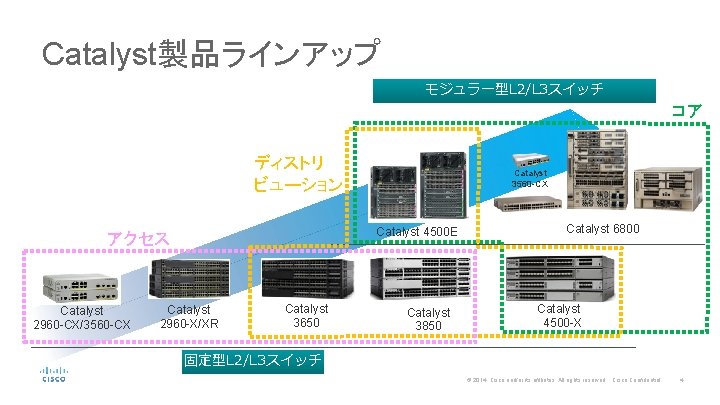

Catalyst製品ラインアップ モジュラー型L 2/L 3スイッチ コア ディストリ ビューション Catalyst 4500 E アクセス Catalyst 2960 -CX/3560 -CX Catalyst 2960 -X/XR Catalyst 3650 Catalyst 3850 Catalyst 6800 Catalyst　　 4500 -X 固定型L 2/L 3スイッチ © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 4

Catalyst製品ラインアップ モジュラー型L 2/L 3スイッチ Converged Access Instant Access Catalyst 3560 -CX Catalyst 4500 E Catalyst 2960 -CX/3560 -CX Catalyst 2960 -X/XR Catalyst 3650 Catalyst 3850 Catalyst 6800 Catalyst　　 4500 -X 固定型L 2/L 3スイッチ © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 5

新Catalystコンパクトスイッチ Catalyst 2960 -CX, 3560 -CX Hibernation機能に よる電力削減 L 2 およびL 3 機能 をサポート Net. Flow-Lite に対応 UPOE対応 Instant access クライアントに対応 (10 GEアップリンク) APIC-EM に対応 静音/ ファンレス動作 EEE対応 1 GE SFP/copper アップリンク 10 GE SFP+ アップリンク 8 x 1 GE 若しくは 12 x 1 GE のダウンリンク © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 7

Catalyst 2960 -CX, 3560 -CX ラインナップ Port Density (downlink) 8 Po. E アクセスポート アップリンクポート PID なし 8 X 1 GE 2 x 1 GE SFP 2 x 1 GE Cu WS-C 3560 CX-8 TC-S 8 X 1 GE 2 x 1 GE SFP 2 x 1 GE Cu WS-C 3560 CX-8 PC-S 12 x 1 GE SFP 2 x 1 GE Cu WS-C 3560 CX-12 TC-S 12 x 1 GE SFP 2 x 1 GE Cu WS-C 3560 CX-12 PC-S 12 x 1 GE 2 x 10 GE SFP+ 2 x 1 GE Cu WS-C 3560 CX-12 PD-S なし 8 X 1 GE 2 x 1 GE SFP 2 x 1 GE Cu WS-C 2960 CX-8 TC-L Po. E+ (124 W) 8 X 1 GE 2 x 1 GE SFP 2 x 1 GE Cu WS-C 2960 CX-8 PC-L Po. E+ (240 W) 3560 -CX (IP Base/ IP Services License) なし 12 Po. E+ (240 W) 2960 -CX (LAN Base License) 8 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 8

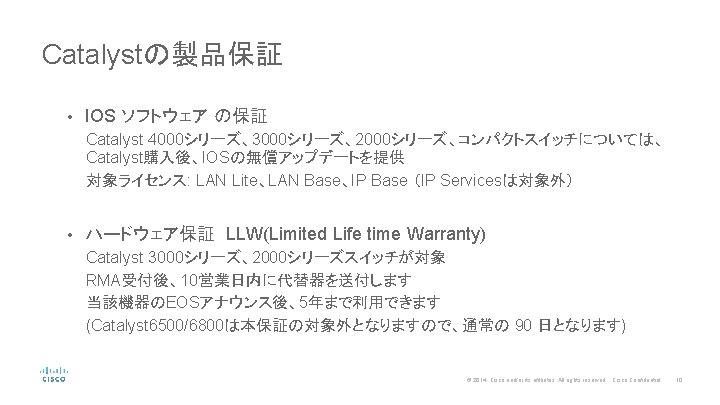

Catalyst VSS Instant Access © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 11

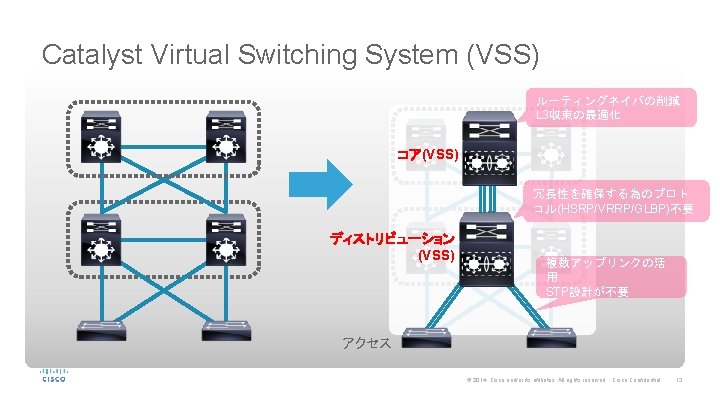

Catalyst Virtual Switching System (VSS) ルーティングネイバの削減 L 3収束の最適化 コア(VSS) 冗長性を確保する為のプロト コル(HSRP/VRRP/GLBP)不要 ディストリビューション (VSS) 複数アップリンクの活 用 STP設計が不要 アクセス © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 13

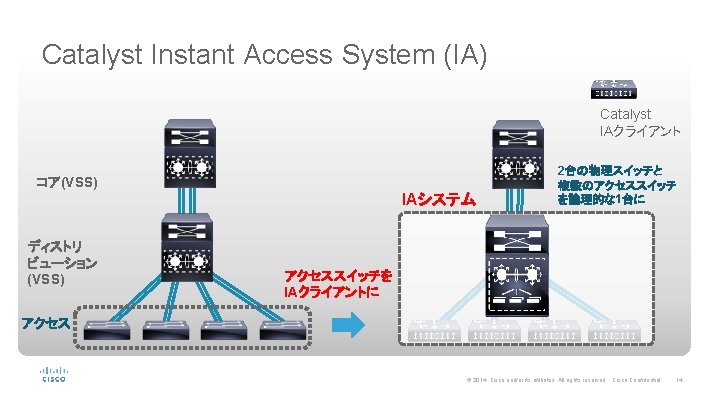

Instant Access プラットフォーム 構成コンポーネント Ｉｎｓｔａｎｔ Ａｃｃｅｓｓ ペアレント Catalyst 6500 -E Sup 2 T WS-X 6904 -40 G C 6800 -32 P 10 G/XL Four. X Ｉｎｓｔａｎｔ Ａｃｃｅｓｓ クライアント (40 G– 10 Gx 4 変換) C 6800 -16 P 10 G/XL Catalyst 6800 IA C 6800 -8 P 10 G/XL Catalyst 6807 -XL Sup 2 T WS-X 6904 -40 G C 6800 -32 P 10 G/XL C 6800 -16 P 10 G/XL C 6800 -8 P 10 G/XL Four. X (40 G– 10 Gx 4 変換) C 6800 IA-48 TD C 6800 IA-48 FPD (Po. E) C 6800 IA-48 FPDR (Po. E, 電源冗長) コンパクトスイッチ Catalyst 6880 -X C 3560 CX-12 PD © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 16

Catalyst Instant Access (IA)の特徴 ブロックポート スタック可能 Po. E/Po. E+対応 IAホストポートで STP利用可能 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 17

Catalyst Instant Access スケーラビリティ 6880 X 15. 1 SY 15. 2(1)SY 1008 2016 最大 FEX ID 数 12 42 最大 Client スイッチ数 21 42 3 5 144 240 最大 Client ノードポート数 最大 スタック数 スタック時の最大ポート数 SUP 2 T 15. 1 SY 15. 2(1)SY 1 * 15. 2(1)SY 1008 1200 1500 最大 FEX ID 数 12 25 32 最大 Client スイッチ数 21 25 32 3 5 5 144 240 最大 Client ノードポート数 最大 スタック数 スタック時の最大ポート数 * 拡張予定 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 18

Catalyst Instant Access Catalyst 6880 -X展開パターン例 8 ノード x 240 ポート/スタック + 1 ノード x 96ポート/スタック= 2016ポート FEX 101 FEX 102 FEX 103 FEX 104 FEX 105 FEX 106 FEX 107 FEX 108 FEX 109 42ノード x 48ポート = 2016ポート FEX 101 FEX 102 FEX 103 FEX 104 FEX 105 …… FEX 137 FEX 138 FEX 139 FEX 140 FEX 141 FEX 142 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 19

Catalyst Converged Access © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 20

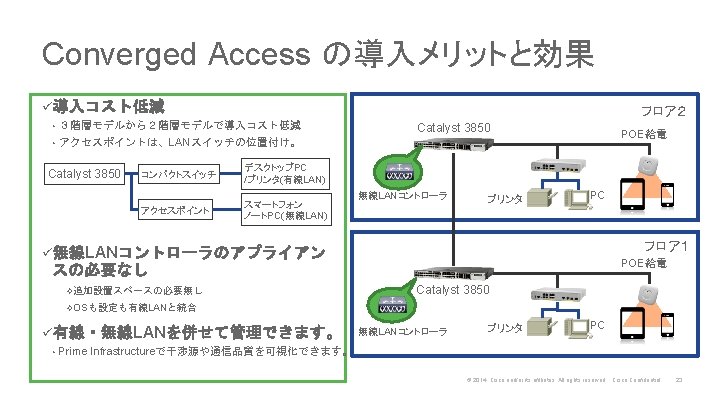

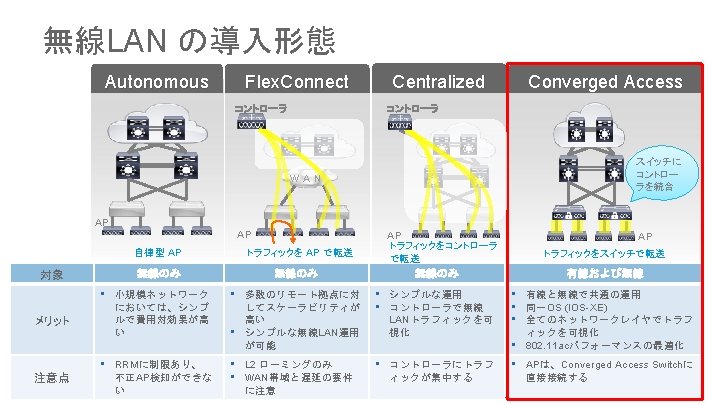

Converged Access サポート製品 Catalyst 4500 E Catalyst 3850 Catalyst 3650 サポートAP数 が2倍に！ コントローラ内蔵 無線LAN Catalyst 3850 Catalyst 3650 ✔ 100 AP ✔ 50 AP 802. 11 ac Wave 1 ✔ Ready Clean. Air ✔ 対応 侵入防御(IPS) ✔ 対応 スイッチ容量 有線LAN Catalyst 4500 E Sup 8 冗長 10 Gインターフェー ス Trust. Sec POE/POE+/UPOE 928 Gbps ✔ Sup 冗長 480 Gbps 160 Gbps ✔ Stackによる冗長 ✔ 対応 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 22

次世代無線LANに 備えたインフラ © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 24

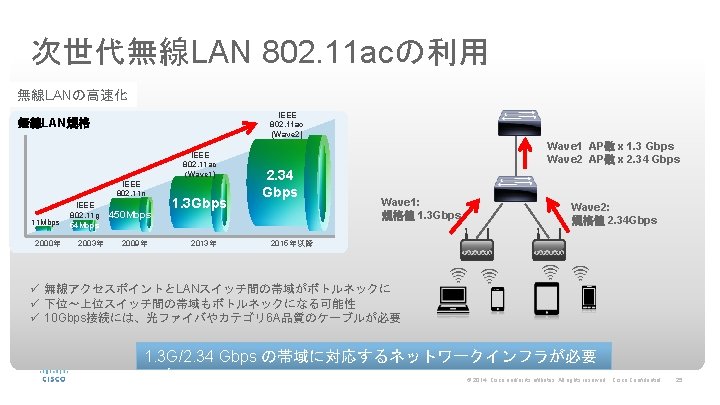

次世代無線LAN 802. 11 acの利用 無線LANの高速化 IEEE 802. 11 ac (Wave 2) 無線LAN規格 IEEE 802. 11 ac (Wave 1) IEEE 802. 11 n 11 Mbps 2000年 IEEE 802. 11 g 54 Mbps 2003年 450 Mbps 2009年 1. 3 Gbps 2013年 Wave 1 AP数 x 1. 3 Gbps Wave 2 AP数 x 2. 34 Gbps Wave 1: 規格値 1. 3 Gbps Wave 2: 規格値 2. 34 Gbps 2015年以降 ü 無線アクセスポイントとLANスイッチ間の帯域がボトルネックに ü 下位〜上位スイッチ間の帯域もボトルネックになる可能性 ü 10 Gbps接続には、光ファイバやカテゴリ 6 A品質のケーブルが必要 1. 3 G/2. 34 Gbps の帯域に対応するネットワークインフラが必要 です © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 25

Multi Gigabit Ethernet (m. Gig) ポート 10 Mbps § Cat 5 e　ケーブル 1本で 1 Gbps以上 (2. 5 Gbps, 5 Gbps)の通信速度を実現します 100 Mbps § m. Gig PHY は、1 GE のPHYとは異なります § m. Gig ポートがサポートする速度: − 100 Mbps, 1 Gbps, 2. 5 Gbps, 10 Gbps − m. Gigポートでは、10 Mbpsは使用不可 1000 Mbps § 2. 5 Gbps と 5 Gbps の標準化が進行中です 5 Gbps 2. 5 Gbps 10 Gbps © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 27

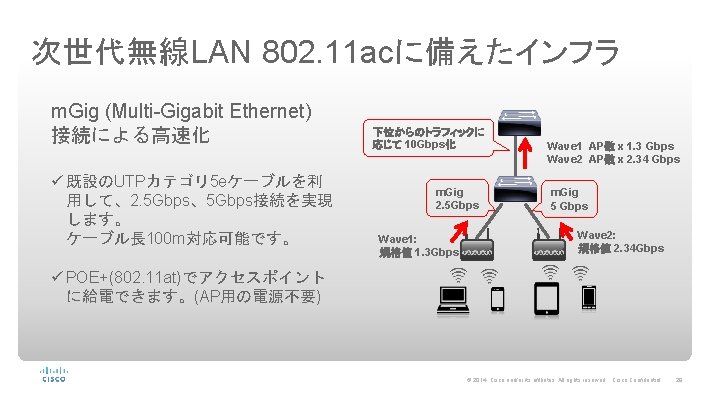

次世代無線LAN 802. 11 acに備えたインフラ m. Gig (Multi-Gigabit Ethernet) 接続による高速化 ü 既設のUTPカテゴリ 5 eケーブルを利 用して、2. 5 Gbps、5 Gbps接続を実現 します。 ケーブル長 100 m対応可能です。 下位からのトラフィックに 応じて 10 Gbps化 m. Gig 2. 5 Gbps Wave 1: 規格値 1. 3 Gbps Wave 1 AP数 x 1. 3 Gbps Wave 2 AP数 x 2. 34 Gbps m. Gig 5 Gbps Wave 2: 規格値 2. 34 Gbps ü POE+(802. 11 at)でアクセスポイント に給電できます。(AP用の電源不要) © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 28

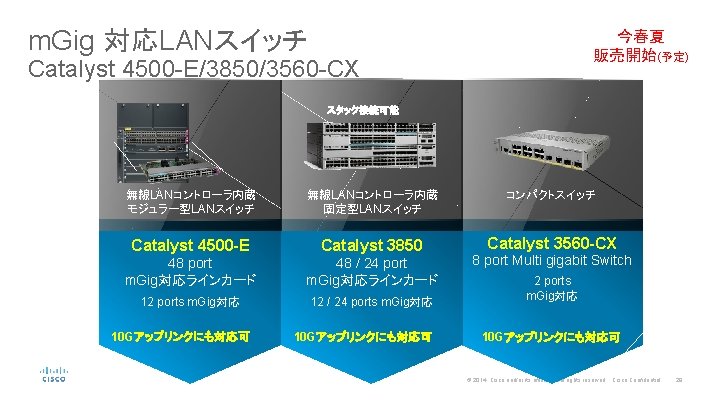

m. Gig 対応LANスイッチ 今春夏 販売開始(予定) Catalyst 4500 -E/3850/3560 -CX スタック接続可能 無線LANコントローラ内蔵 モジュラー型LANスイッチ 無線LANコントローラ内蔵 固定型LANスイッチ コンパクトスイッチ Catalyst 4500 -E Catalyst 3850 Catalyst 3560 -CX 48 port m. Gig対応ラインカード 48 / 24 port m. Gig対応ラインカード 12 ports m. Gig対応 12 / 24 ports m. Gig対応 10 Gアップリンクにも対応可 8 port Multi gigabit Switch 2 ports m. Gig対応 10 Gアップリンクにも対応可 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 29

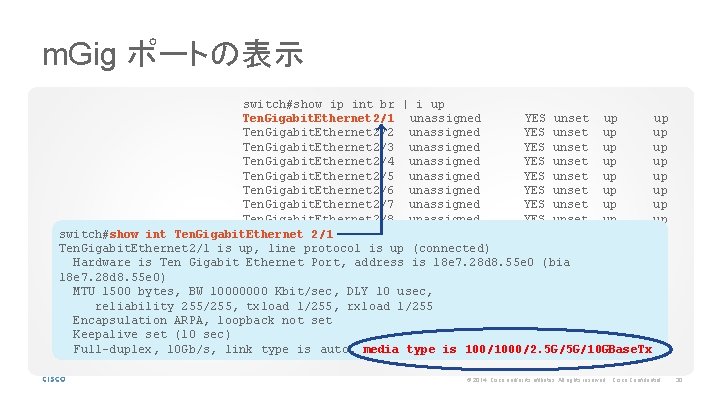

m. Gig ポートの表示 switch#show ip int br | i up Ten. Gigabit. Ethernet 2/1 unassigned YES unset up up Ten. Gigabit. Ethernet 2/2 unassigned YES unset up up Ten. Gigabit. Ethernet 2/3 unassigned YES unset up up Ten. Gigabit. Ethernet 2/4 unassigned YES unset up up Ten. Gigabit. Ethernet 2/5 unassigned YES unset up up Ten. Gigabit. Ethernet 2/6 unassigned YES unset up up Ten. Gigabit. Ethernet 2/7 unassigned YES unset up up Ten. Gigabit. Ethernet 2/8 unassigned YES unset up up Ten. Gigabit. Ethernet 2/9 unassigned YES unset up up switch#show int Ten. Gigabit. Ethernet 2/10 unassigned YES unset up up Ten. Gigabit. Ethernet 2/1 is up, line protocol is up (connected) Ten. Gigabit. Ethernet 2/11 unassigned YES unset up up Hardware is Ten Gigabit Ethernet Port, address is 18 e 7. 28 d 8. 55 e 0 (bia Ten. Gigabit. Ethernet 2/12 unassigned YES unset up up 18 e 7. 28 d 8. 55 e 0) Gigabit. Ethernet 2/13 unassigned YES unset up up MTU 1500 bytes, BW 10000000 Kbit/sec, DLY 10 usec, reliability 255/255, txload 1/255, rxload 1/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) Full-duplex, 10 Gb/s, link type is auto, media type is 100/1000/2. 5 G/5 G/10 GBase. Tx © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 30

Catalyst管理ツール © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 31

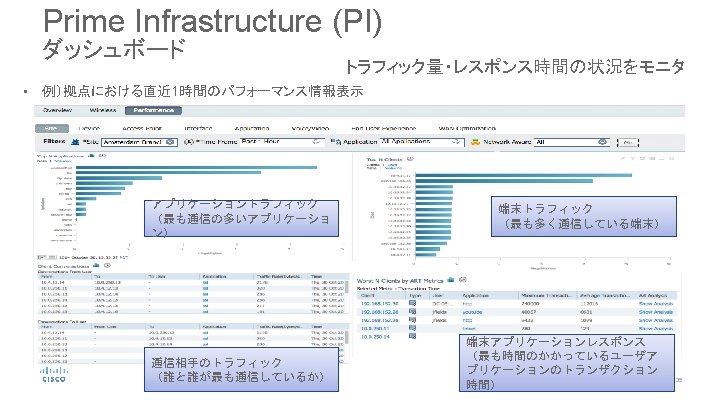

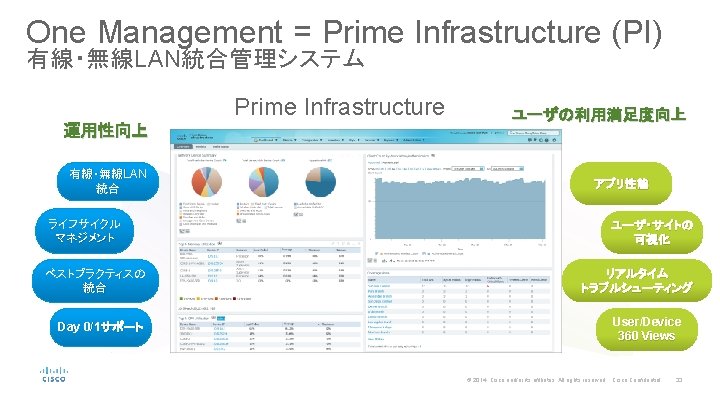

Prime Infrastructure (PI) Device 360 View 機器の詳細情報（機器種別、CPU/メモリ使用率、アラーム情報, モジ ュール情報etc）を表示 トポロジー上どこに位置 しているか表示 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 34

Cisco Network Assistant(CNA) CNA Device view CNA 6. 1 インストール要件 　CPU: 1 GHz 　DRAM: 1 GB 　Hard-disk space: 50 MB 　Number of colors: 65536 　Resolution: 1024 x 768 　 サポートOS 　Windows 7 Enterprise 　Windows 7 Professional 　Windows 8 Professional 　Windows Vista 　Windows XP Professional SP 3 　Windows 2008 　Windows 2003 Server 　Macintosh OS X © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 37

CatalystのVLAN 設定方法 1 インタフェーステンプレート を利用したポート設定 • インタフェーステンプレート機能は、データ VLAN 、音声 VLAN 、Qo. S パラメータなど、物理 インタフェースに必要な設定をテンプレート化する機能 Ø 1 つのコマンドで複数の設定をインタフェースに適用 Ø コンフィグサイズが小さくなり、管理が容易に 設定例 実際のインタフェースの設定 template PC_port spanning-tree portfast spanning-tree bpduguard enable switchport access vlan 20 switchport mode access load-interval 30 ! ! interface Gigabit. Ethernet 1/0/1 source template PC_port ! Switch#sh derived-config interface gig 1/0/1 テンプレートを作成 テンプレートを適用 同一設定を使用するポートすべてに適用可能 　→テンプレートを変更すれば、各ポートに即時反映 Derived configuration : 163 bytes ! interface Gigabit. Ethernet 1/0/1 switchport access vlan 20 switchport mode access load-interval 30 spanning-tree portfast spanning-tree bpduguard enable end © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 39

CatalystのVLAN 設定方法 1 インタフェーステンプレートを利用したポート設定 Built-in テンプレート Switch#show template Template ---- AP_INTERFACE_TEMPLATE DMP_INTERFACE_TEMPLATE IP_CAMERA_INTERFACE_TEMPLATE IP_PHONE_INTERFACE_TEMPLATE LAP_INTERFACE_TEMPLATE MSP_CAMERA_INTERFACE_TEMPLATE MSP_VC_INTERFACE_TEMPLATE PRINTER_INTERFACE_TEMPLATE ROUTER_INTERFACE_TEMPLATE SWITCH_INTERFACE_TEMPLATE TP_INTERFACE_TEMPLATE Switch# Built-in テンプレートは、running-config に表示されません。変更を加えた場合のみ表示されます。 テンプレート詳細 Switch#sh template interface source built-in IP_PHONE_INTERFACE_TEMPLATE Template Name : IP_PHONE_INTERFACE_TEMPLATE Modified : No Template Definition : spanning-tree portfast spanning-tree bpduguard enable switchport mode access switchport block unicast switchport-security maximum 3 switchport-security maximum 2 vlan access switchport-security violation restrict switchport-security aging time 2 switchport-security aging type inactivity switchport-security storm-control broadcast level pps 1 k storm-control multicast level pps 2 k storm-control action trap mls qos trust cos service-policy input AUTOCONF-SRND 4 -CISCOPHONE-POLICY ip dhcp snooping limit rate 15 load-interval 30 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential srr-queue bandwidth share 1 30 35 5 priority-queue out 40

CatalystのVLAN 設定方法 2 Prime Infrastructureを利用したVLAN変更 上位APIの利用により、操作画面のカスタマイズも可能 動作イメージ お客様の ウェブサイ ト HTTP/HTTPS (REST-API) PI 2. 2 CLI Template PIサポート機器へ コマンドラインアクセス LAN/WAN © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 42

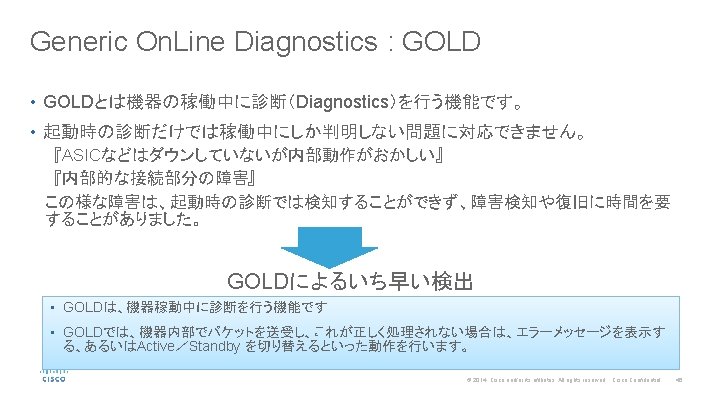

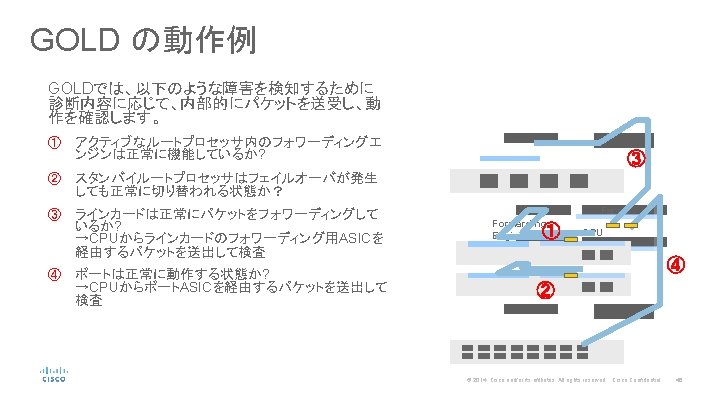

TDR(Time Domain Reflectometry) TDRは、ケーブル配線の問題を診断する機能です。この機能は、ポートに接続されたケーブルに対し信号を送 信し、送信した信号と反射された信号を比べることにより、問題を検出します。 TDR実行結果例 検出可能項目 • ケーブル長 • ケーブルの終端、断線、ショート • ピンアサイン P O R T Switch#show cable-diagnostics tdr interface Gigabit. Ethernet 1/0/1 TDR test last run on: February 24 09: 10: 57 Interface Speed Local pair Pair length Remote pair Pair status ------------------------Gi 1/0/35 1000 M Pair A 15 +/- 10 meters Pair A Normal Pair B 15 +/- 10 meters Pair B Normal Pair C 15 +/- 10 meters Pair C Normal Pair D 15 +/- 10 meters Pair D Normal Switch# P O R T © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 47

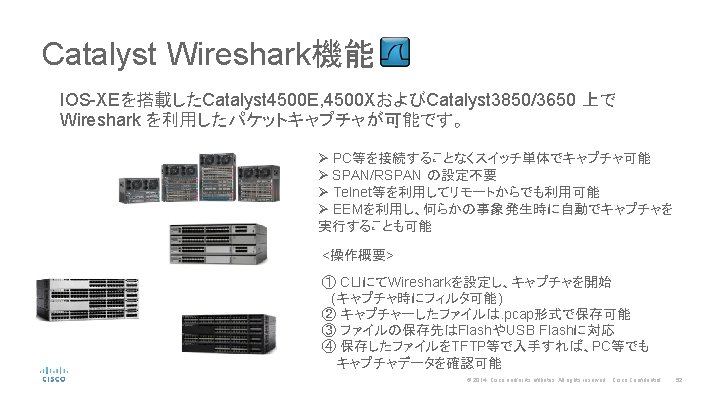

Catalyst 3850 によるWireshark設定例 3850#monitor capture CAP interface Gigabit. Ethernet 1/0/48 both 3850#monitor capture CAP match ipv 4 any 3850#monitor capture CAP limit packets 20 duration 30 3850#monitor capture CAP file location flash: CAP. pcap 3850#monitor capture CAP start Gi 1/0/48 にて送受信されるIPv 4 パケットをキャプチャし、 CAP. pcap というファイル名で 保存 キャプチャ開始。停止は、limitで設定した項目の他、コマンドによっ ても可能 キャプチャ結果の表示(サマリ) 3850#sh monitor capture file flash: CAP. pcap 1 0. 000000 10. 99. 3 -> 10. 99. 4 UDP Source port: 12134 Destination port: 12134 2 0. 000000 10. 99. 3 -> 10. 99. 4 UDP Source port: 12135 Destination port: 12135 3 1. 609969 10. 10. 3 -> 10. 10. 4 ICMP Echo (ping) reply (id=0 x 0009, seq(be/le)=0/0, ttl=255) 4 1. 613967 10. 10. 3 -> 10. 10. 4 ICMP Echo (ping) reply (id=0 x 0009, seq(be/le)=1/256, ttl=255) 5 1. 617964 10. 10. 3 -> 10. 10. 4 ICMP Echo (ping) reply (id=0 x 0009, seq(be/le)=2/512, ttl=255) © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 53

Catalyst 3850 によるWireshark設定例 キャプチャ結果の表示(詳細) 3850#sh monitor capture file flash: CAP. pcap detailed Frame 1: 1374 bytes on wire (10992 bits), 1374 bytes captured (10992 bits) Arrival Time: Mar 26, 2015 05: 01: 46. 201985000 UTC Epoch Time: 1427346106. 201985000 seconds [Time delta from previous captured frame: 0. 00000 seconds] [Time delta from previous displayed frame: 0. 00000 seconds] [Time since reference or first frame: 0. 00000 seconds] Frame Number: 1 Frame Length: 1374 bytes (10992 bits) Capture Length: 1374 bytes (10992 bits) [Frame is marked: False] [Frame is ignored: False] [Protocols in frame: eth: ip: udp: data] Ethernet II, Src: 3 c: 08: f 6: e 4: e 3: 5 d (3 c: 08: f 6: e 4: e 3: 5 d), Dst: b 8: 38: 61: 3 a: 3 d: dd (b 8: 38: 61: 3 a: 3 d: dd) Destination: b 8: 38: 61: 3 a: 3 d: dd (b 8: 38: 61: 3 a: 3 d: dd) Address: b 8: 38: 61: 3 a: 3 d: dd (b 8: 38: 61: 3 a: 3 d: dd) . . . . 0. . . . = IG bit: Individual address (unicast) . . . 0. . . . = LG bit: Globally unique address (factory default) --More-© 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential TFTP/FTPを利用してキャプチャファイルを転送すれば、PC上でアプリケーションを利用して確認可能 54

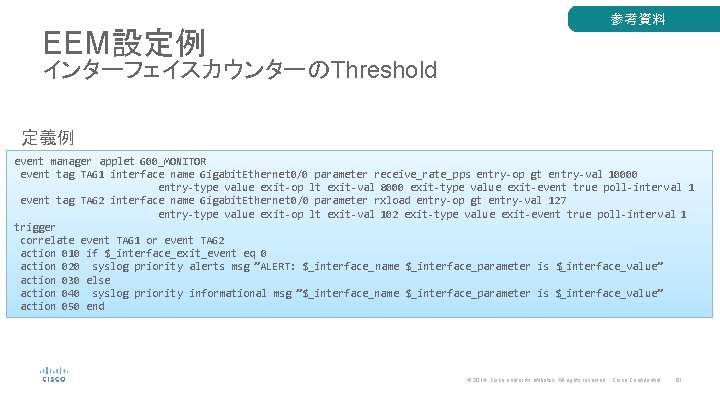

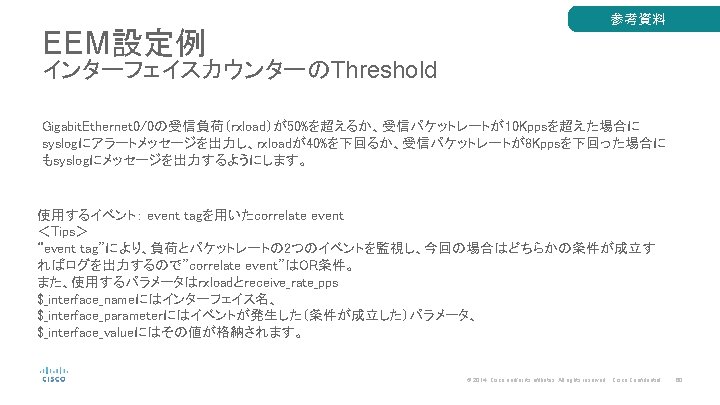

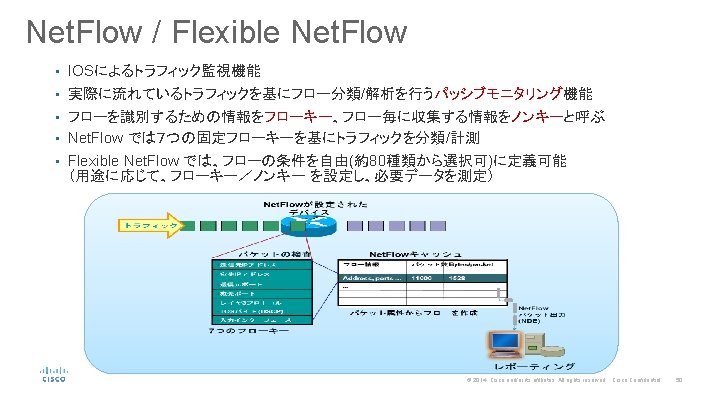

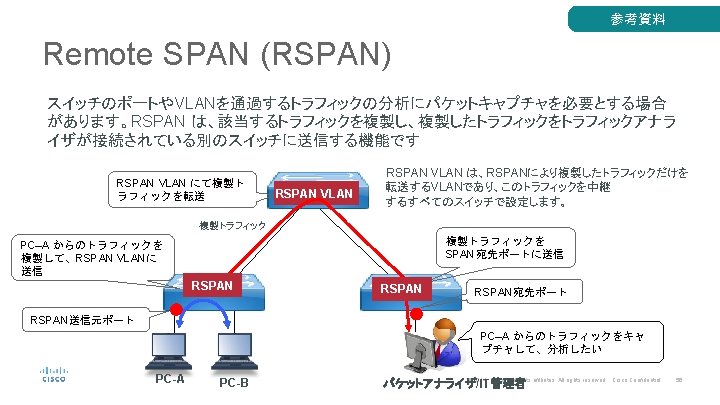

EEM設定例 参考資料 インターフェイスカウンターのThreshold 定義例 event manager applet G 00_MONITOR event tag TAG 1 interface name Gigabit. Ethernet 0/0 parameter receive_rate_pps entry-op gt entry-val 10000 entry-type value exit-op lt exit-val 8000 exit-type value exit-event true poll-interval 1 event tag TAG 2 interface name Gigabit. Ethernet 0/0 parameter rxload entry-op gt entry-val 127 entry-type value exit-op lt exit-val 102 exit-type value exit-event true poll-interval 1　 trigger correlate event TAG 1 or event TAG 2 action 010 if $_interface_exit_event eq 0 action 020 syslog priority alerts msg ”ALERT: $_interface_name $_interface_parameter is $_interface_value” action 030 else action 040 syslog priority informational msg ”$_interface_name $_interface_parameter is $_interface_value” action 050 end © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 61

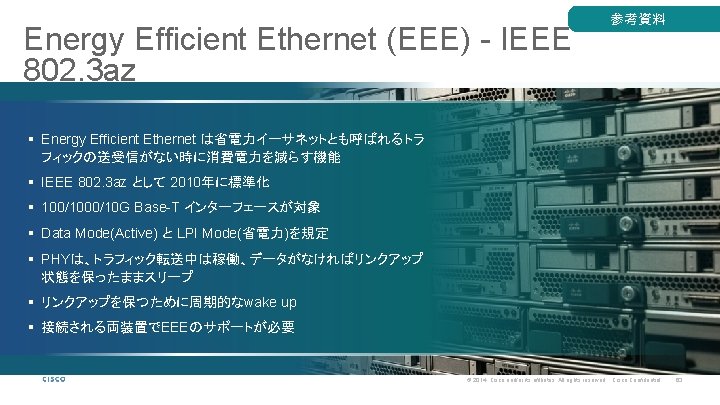

参考資料 Energy Efficient Ethernet (EEE) - 802. 3 az 一般的なサーバ・クライアントのトラフィック Burst 利用率% 100 0 Time EEE 無効 EEE 有効 Active トラフィックがない時には電力を削減 Data/ IDLE Quiet Wake Quiet Active Refresh Quiet Refresh Sleep Data/ IDLE Data IDLE Date IDLE Data イーサネットポートはトラフィックの有無 に関わらず常に電力を消費 Low-Power © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 64

参考資料 Catalyst EEEの設定 EEE を有効にする Switch(config-if)#power efficient-ethernet auto 状態の確認 Switch#sh eee status interface gigabit. Ethernet 1/0/1 Gi 1/0/1 is up EEE(efficient-ethernet): Operational Rx LPI Status : Received Tx LPI Status : Received Wake Error Count : 0 EEE Enabled (ASIC) : yes Tx LPI Active (ASIC) : yes Rx LPI Detected (ASIC) : yes Switch# © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 66

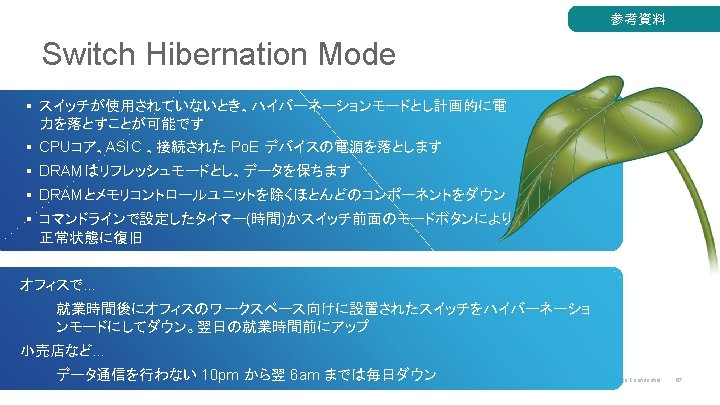

参考資料 Hibernation Modeを利用した電力削減 100% 負荷時の 消費電力 [W] Hibernation時の　　 消費電力 [W] 削減率 (%) C 2960 X-48 TD-L 47. 8 8. 7 82% C 2960 X-24 TD-L 33. 1 6. 3 81% C 2960 XR-48 TD-I 45. 6 8. 0 82% C 2960 XR-24 TD-I 38. 1 8. 0 79% WS-C 2960 CX-8 TC-L 18. 8 4. 2 78% WS-C 3560 CX-8 TC-S 18. 8 3. 7 80% WS-C 3560 CX-12 TC-S 20. 8 4. 4 79% WS-C 3560 CX-12 PD-S 29. 5 9. 3 68% http: //www. cisco. com/c/en/us/products/collateral/switches/catalyst-2960 -x-series-switches/white_paper_c 11 -728857. html © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 68

参考資料 Switch Hibernation 設定例 Switch(config)#energywise domain cisco security shared-secret 0 cisco
 Switch(config)#energywise importance 70
 Switch(config)#energywise name c 3560 cx Switch(config)#energywise management security shared-secret 0 cisco Switch(config)#time-range off
 Switch(config-time-range)#periodic daily 21: 30 to 23: 59 Switch(config-time-range)#periodic daily 00: 00 to 08: 00
 Switch(config-time-range)#exit
 Switch(config)#energywise level 1 recurrence importance 100 time-range off If required set the clock time using Switch# clock set 09: 27: 30 22 may 2013 For immediate hibernation (all the above Cisco Energy. Wise™ configurations are required) Switch#energywise query importance 100 name c 3560 cx set level 1 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 69

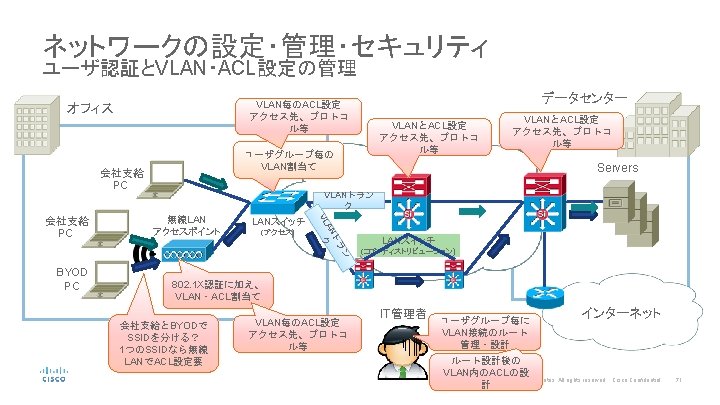

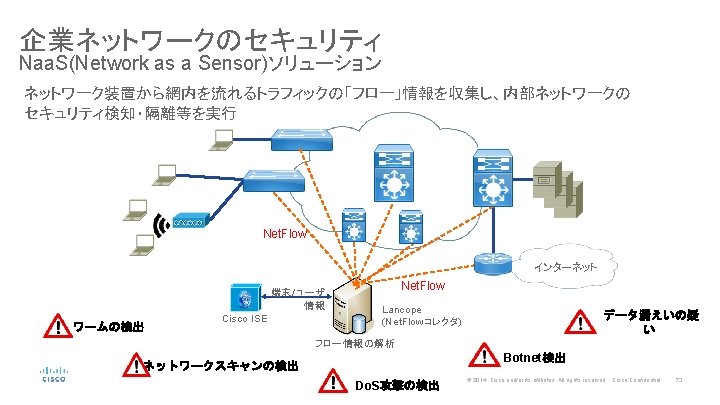

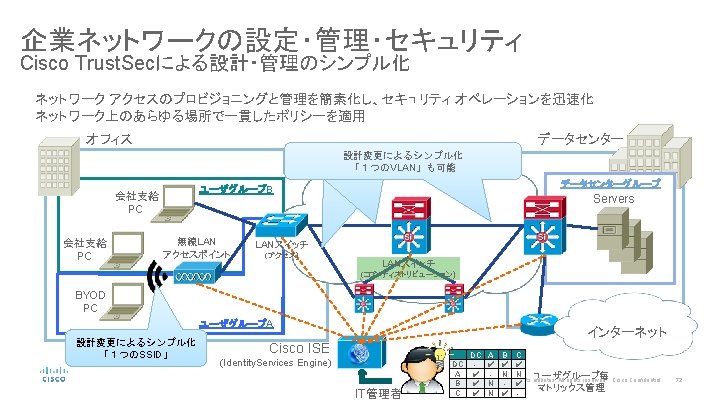

エンタープライズ向けポリシーコントローラ APIC-EM • APIC-EMで提供されるGUI トポロジービュー ACL分析 © 2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 75

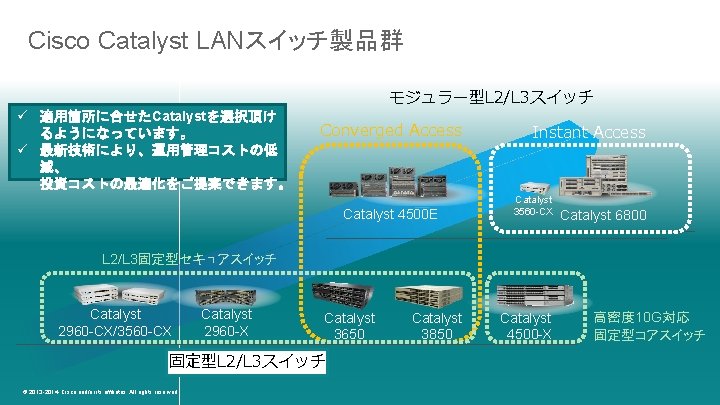

Cisco Catalyst LANスイッチ製品群 ü 適用箇所に合せたCatalystを選択頂け るようになっています。 ü 最新技術により、運用管理コストの低 減、 投資コストの最適化をご提案できます。 モジュラー型L 2/L 3スイッチ Converged Access Catalyst 4500 E Instant Access Catalyst 3560 -CX Catalyst 6800 L 2/L 3固定型セキュアスイッチ Catalyst 2960 -CX/3560 -CX Catalyst 2960 -X Catalyst 3650 Catalyst 3850 Catalyst　　 4500 -X 高密度 10 G対応 固定型コアスイッチ 固定型L 2/L 3スイッチ © 2013 -2014 Cisco and/or its affiliates. All rights reserved. Cisco Confidential 76
