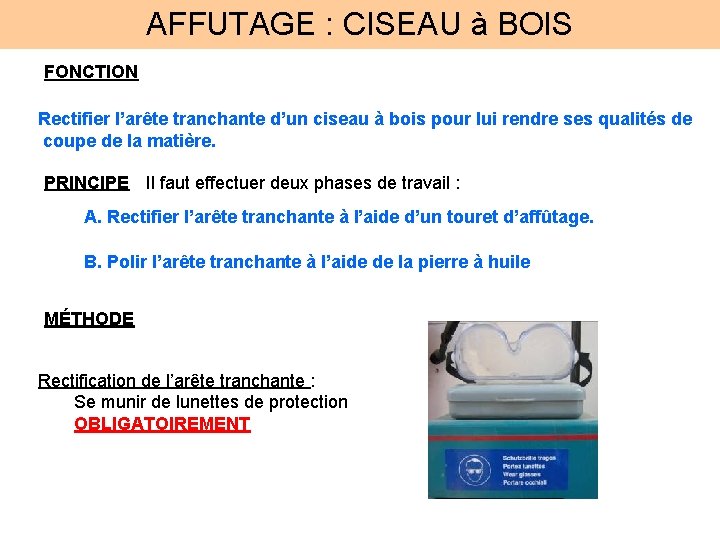

AFFUTAGE : CISEAU à BOIS FONCTION Rectifier l’arête tranchante d’un ciseau à bois pour lui rendre ses qualités de coupe de la matière. PRINCIPE Il faut effectuer deux phases de travail : A. Rectifier l’arête tranchante à l’aide d’un touret d’affûtage. B. Polir l’arête tranchante à l’aide de la pierre à huile MÉTHODE Rectification de l’arête tranchante : Se munir de lunettes de protection OBLIGATOIREMENT

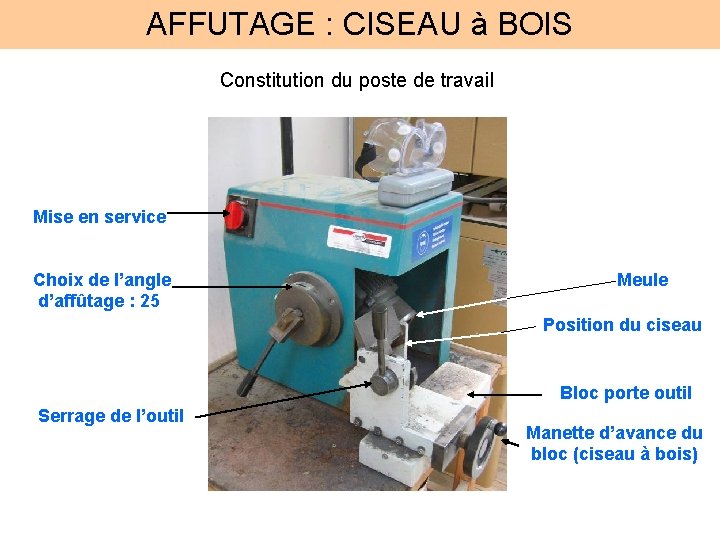

AFFUTAGE : CISEAU à BOIS Constitution du poste de travail Mise en service Choix de l’angle d’affûtage : 25 Meule Position du ciseau Bloc porte outil Serrage de l’outil Manette d’avance du bloc (ciseau à bois)

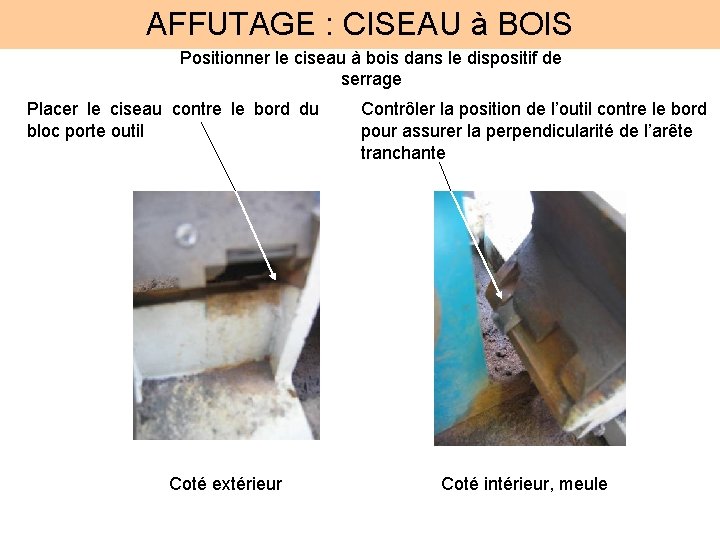

AFFUTAGE : CISEAU à BOIS Positionner le ciseau à bois dans le dispositif de serrage Placer le ciseau contre le bord du bloc porte outil Coté extérieur Contrôler la position de l’outil contre le bord pour assurer la perpendicularité de l’arête tranchante Coté intérieur, meule

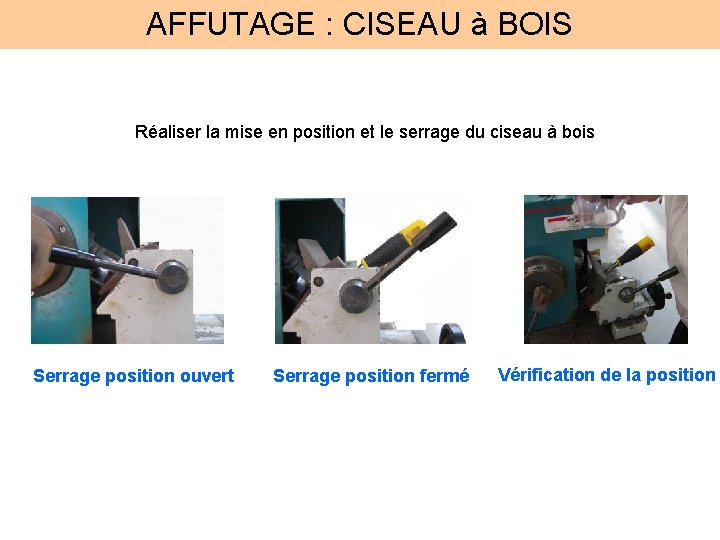

AFFUTAGE : CISEAU à BOIS Réaliser la mise en position et le serrage du ciseau à bois Serrage position ouvert Serrage position fermé Vérification de la position

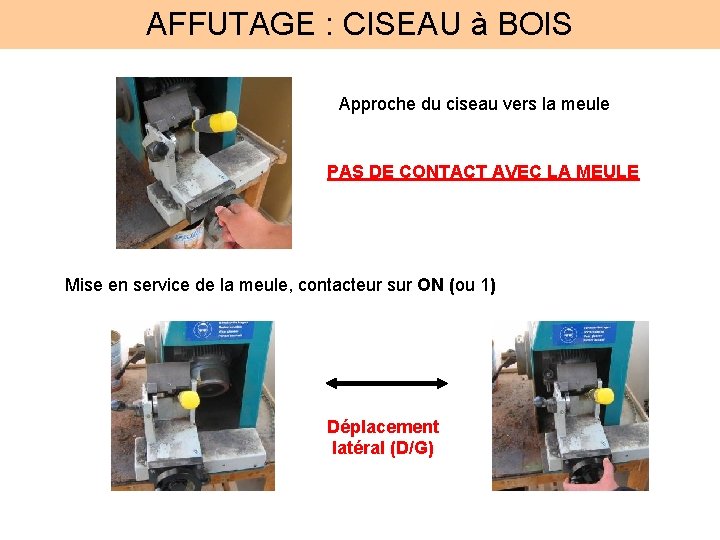

AFFUTAGE : CISEAU à BOIS Approche du ciseau vers la meule PAS DE CONTACT AVEC LA MEULE Mise en service de la meule, contacteur sur ON (ou 1) Déplacement latéral (D/G)

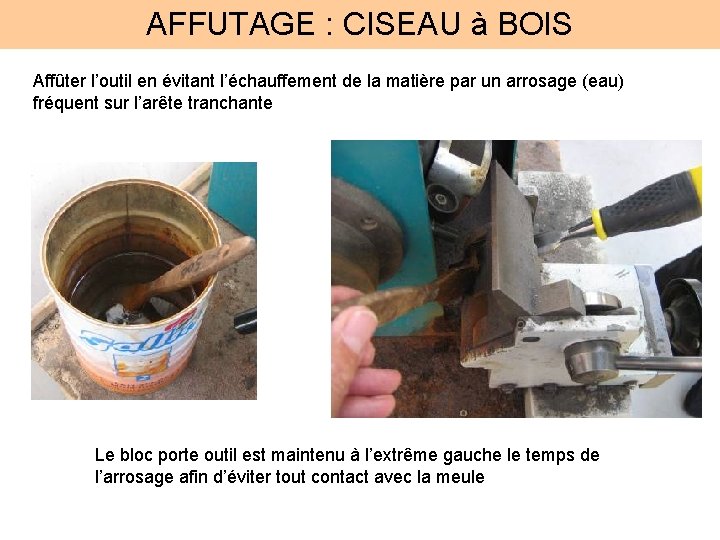

AFFUTAGE : CISEAU à BOIS Affûter l’outil en évitant l’échauffement de la matière par un arrosage (eau) fréquent sur l’arête tranchante Le bloc porte outil est maintenu à l’extrême gauche le temps de l’arrosage afin d’éviter tout contact avec la meule

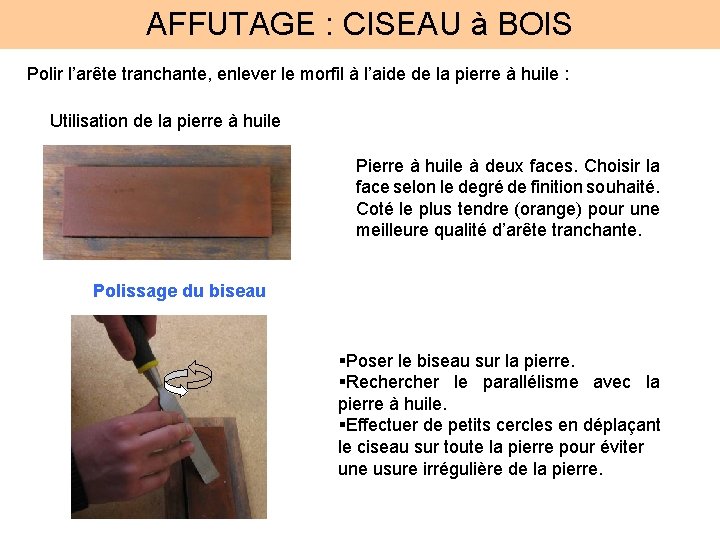

AFFUTAGE : CISEAU à BOIS Polir l’arête tranchante, enlever le morfil à l’aide de la pierre à huile : Utilisation de la pierre à huile Pierre à huile à deux faces. Choisir la face selon le degré de finition souhaité. Coté le plus tendre (orange) pour une meilleure qualité d’arête tranchante. Polissage du biseau §Poser le biseau sur la pierre. §Recher le parallélisme avec la pierre à huile. §Effectuer de petits cercles en déplaçant le ciseau sur toute la pierre pour éviter une usure irrégulière de la pierre.

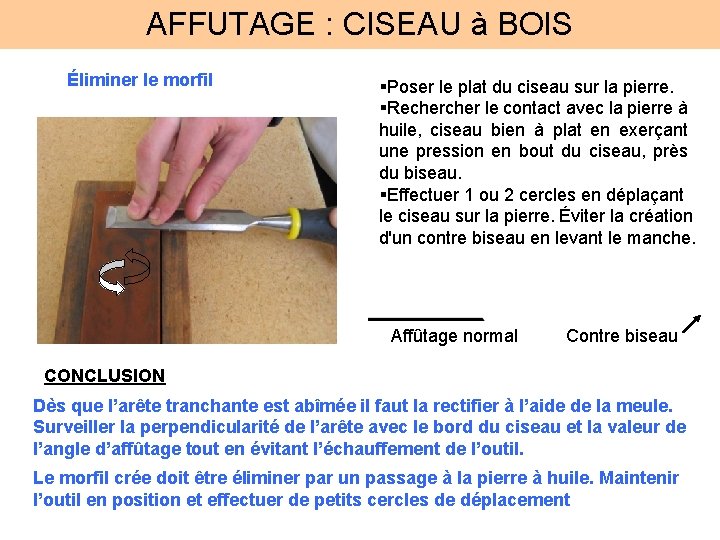

AFFUTAGE : CISEAU à BOIS Éliminer le morfil §Poser le plat du ciseau sur la pierre. §Recher le contact avec la pierre à huile, ciseau bien à plat en exerçant une pression en bout du ciseau, près du biseau. §Effectuer 1 ou 2 cercles en déplaçant le ciseau sur la pierre. Éviter la création d'un contre biseau en levant le manche. Affûtage normal Contre biseau CONCLUSION Dès que l’arête tranchante est abîmée il faut la rectifier à l’aide de la meule. Surveiller la perpendicularité de l’arête avec le bord du ciseau et la valeur de l’angle d’affûtage tout en évitant l’échauffement de l’outil. Le morfil crée doit être éliminer par un passage à la pierre à huile. Maintenir l’outil en position et effectuer de petits cercles de déplacement
