AES Advanced Encryption Standard Redes de Computadores Professor

AES Advanced Encryption Standard Redes de Computadores Professor : Otto Muniz Aluno : Diogo Ventura Nomiya

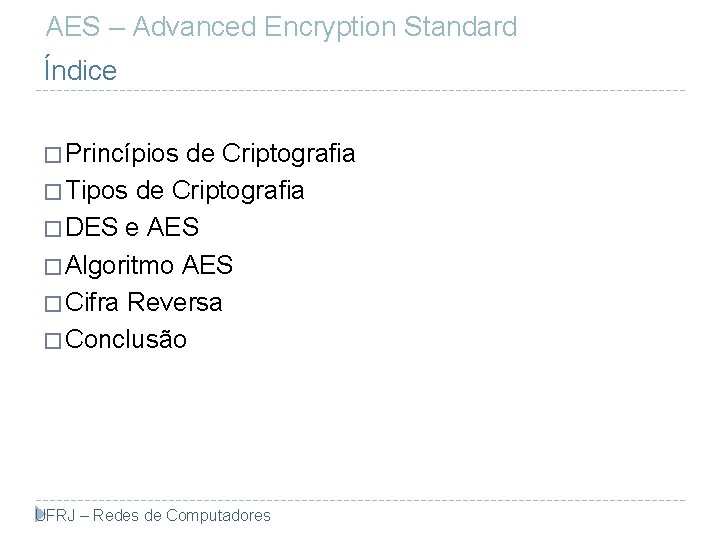

AES – Advanced Encryption Standard Índice � Princípios de Criptografia � Tipos de Criptografia � DES e AES � Algoritmo AES � Cifra Reversa � Conclusão UFRJ – Redes de Computadores

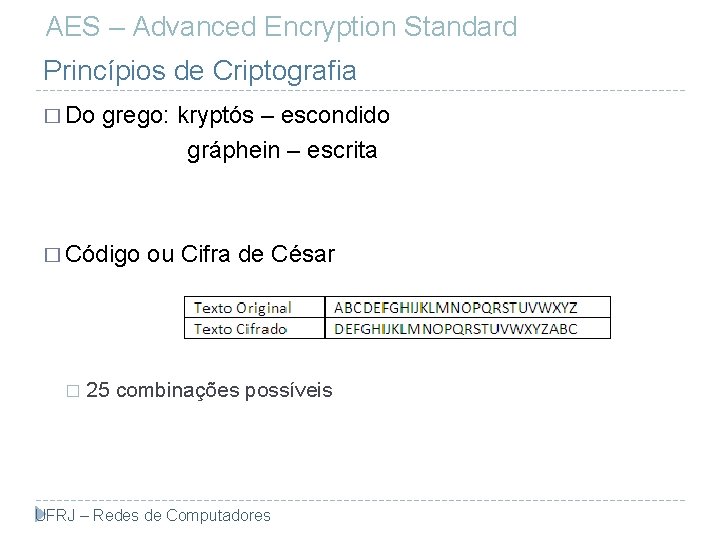

AES – Advanced Encryption Standard Princípios de Criptografia � Do grego: kryptós – escondido gráphein – escrita � Código � ou Cifra de César 25 combinações possíveis UFRJ – Redes de Computadores

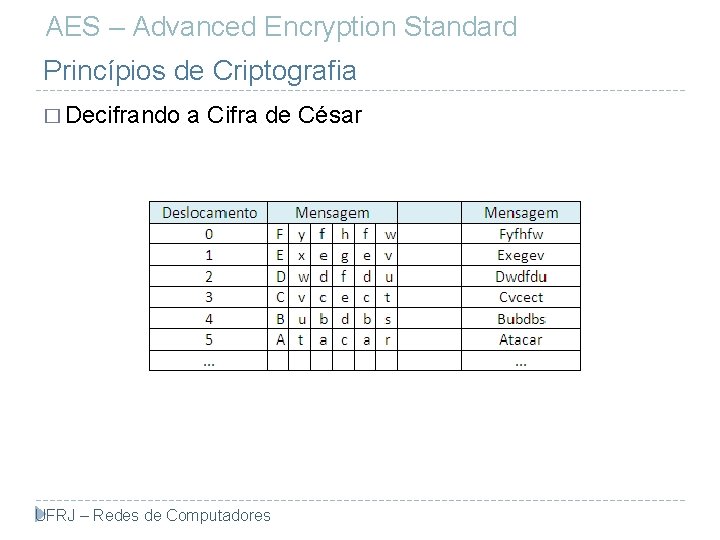

AES – Advanced Encryption Standard Princípios de Criptografia � Decifrando a Cifra de César UFRJ – Redes de Computadores

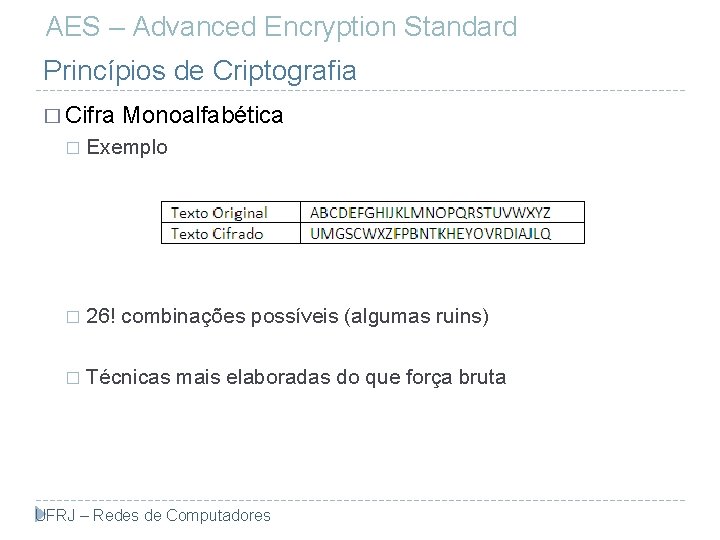

AES – Advanced Encryption Standard Princípios de Criptografia � Cifra Monoalfabética � Exemplo � 26! combinações possíveis (algumas ruins) � Técnicas mais elaboradas do que força bruta UFRJ – Redes de Computadores

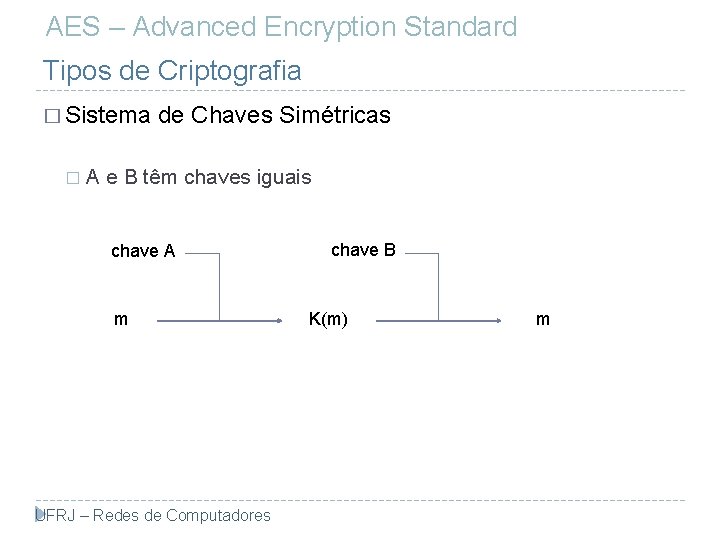

AES – Advanced Encryption Standard Tipos de Criptografia � Sistema � de Chaves Simétricas A e B têm chaves iguais chave A m UFRJ – Redes de Computadores chave B K(m) m

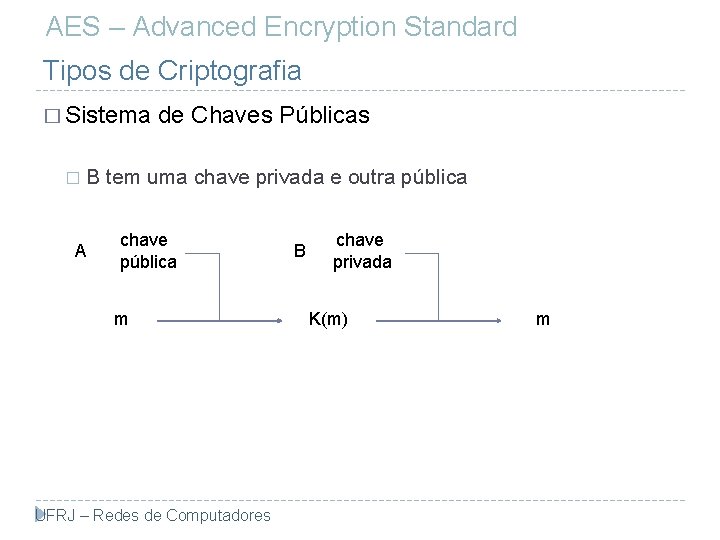

AES – Advanced Encryption Standard Tipos de Criptografia � Sistema � de Chaves Públicas B tem uma chave privada e outra pública A chave pública m UFRJ – Redes de Computadores B chave privada K(m) m

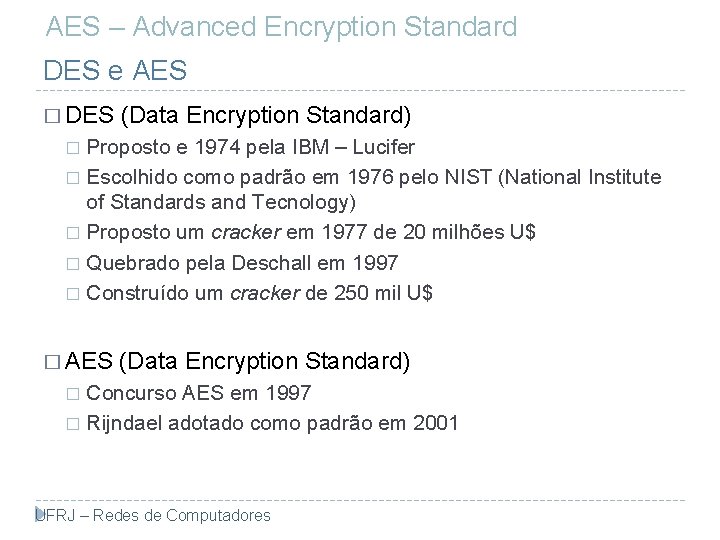

AES – Advanced Encryption Standard DES e AES � DES (Data Encryption Standard) Proposto e 1974 pela IBM – Lucifer � Escolhido como padrão em 1976 pelo NIST (National Institute of Standards and Tecnology) � Proposto um cracker em 1977 de 20 milhões U$ � Quebrado pela Deschall em 1997 � Construído um cracker de 250 mil U$ � � AES (Data Encryption Standard) Concurso AES em 1997 � Rijndael adotado como padrão em 2001 � UFRJ – Redes de Computadores

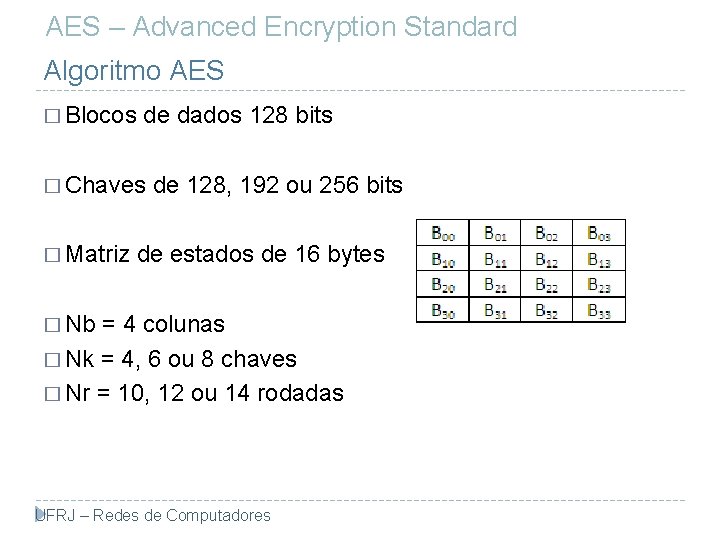

AES – Advanced Encryption Standard Algoritmo AES � Blocos de dados 128 bits � Chaves � Matriz de 128, 192 ou 256 bits de estados de 16 bytes � Nb = 4 colunas � Nk = 4, 6 ou 8 chaves � Nr = 10, 12 ou 14 rodadas UFRJ – Redes de Computadores

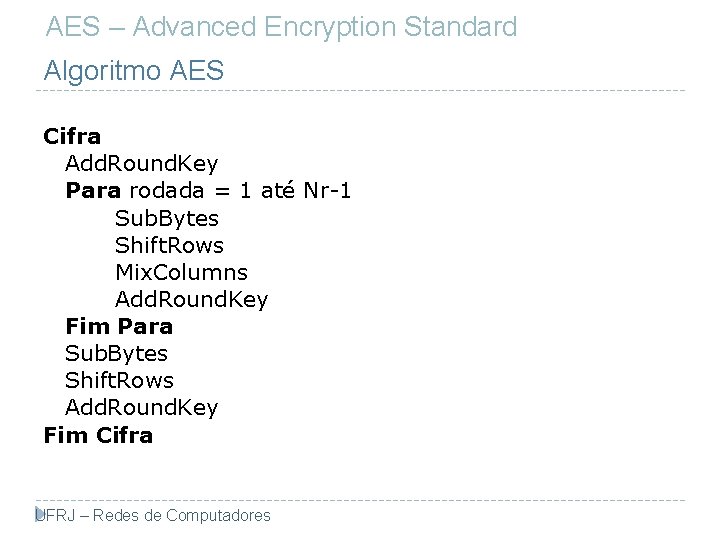

AES – Advanced Encryption Standard Algoritmo AES Cifra Add. Round. Key Para rodada = 1 até Nr-1 Sub. Bytes Shift. Rows Mix. Columns Add. Round. Key Fim Para Sub. Bytes Shift. Rows Add. Round. Key Fim Cifra UFRJ – Redes de Computadores

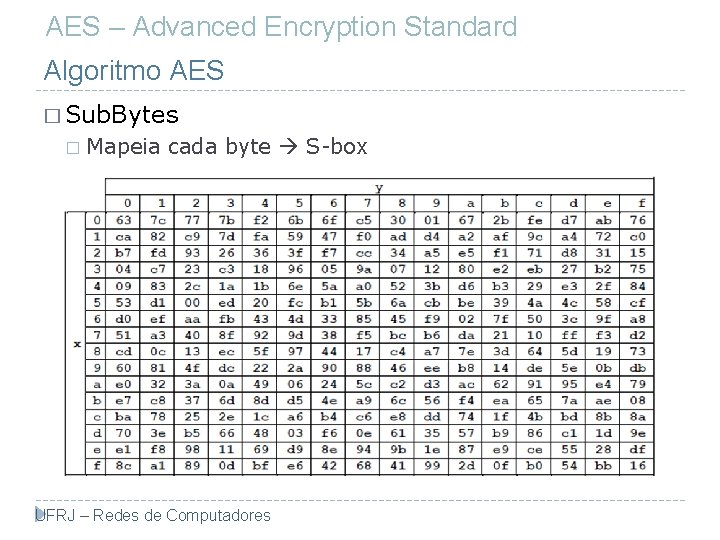

AES – Advanced Encryption Standard Algoritmo AES � Sub. Bytes � Mapeia cada byte S-box UFRJ – Redes de Computadores

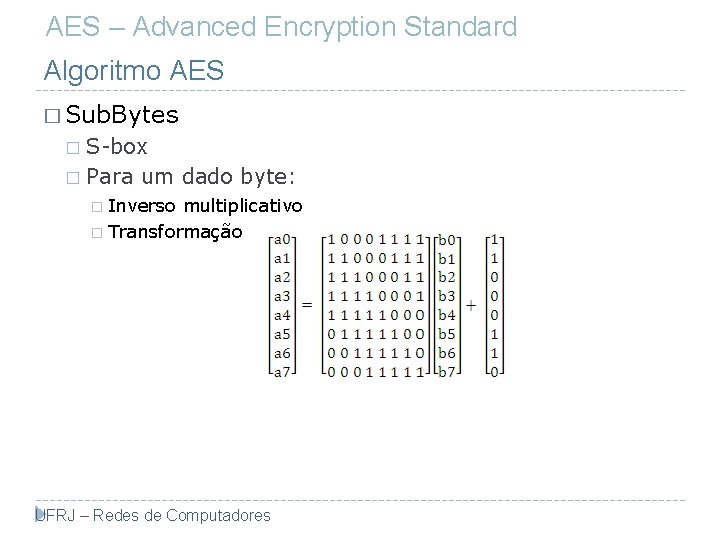

AES – Advanced Encryption Standard Algoritmo AES � Sub. Bytes S-box � Para um dado byte: � � Inverso multiplicativo � Transformação UFRJ – Redes de Computadores

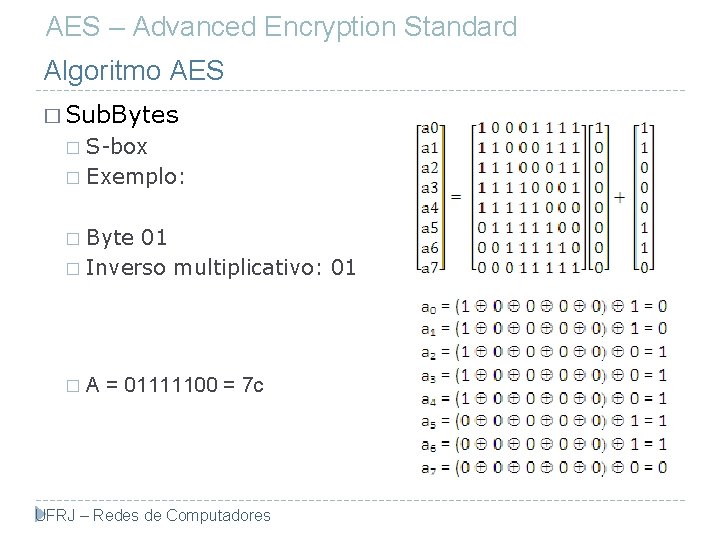

AES – Advanced Encryption Standard Algoritmo AES � Sub. Bytes S-box � Exemplo: � Byte 01 � Inverso multiplicativo: 01 � � A = 01111100 = 7 c UFRJ – Redes de Computadores

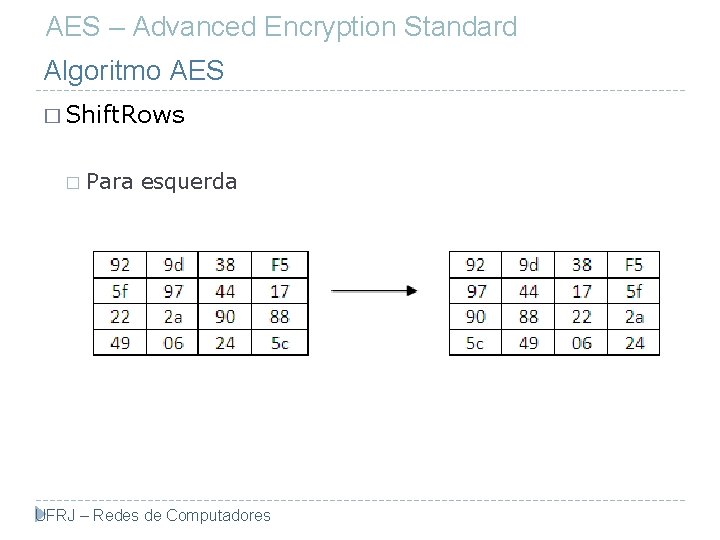

AES – Advanced Encryption Standard Algoritmo AES � Shift. Rows � Para esquerda UFRJ – Redes de Computadores

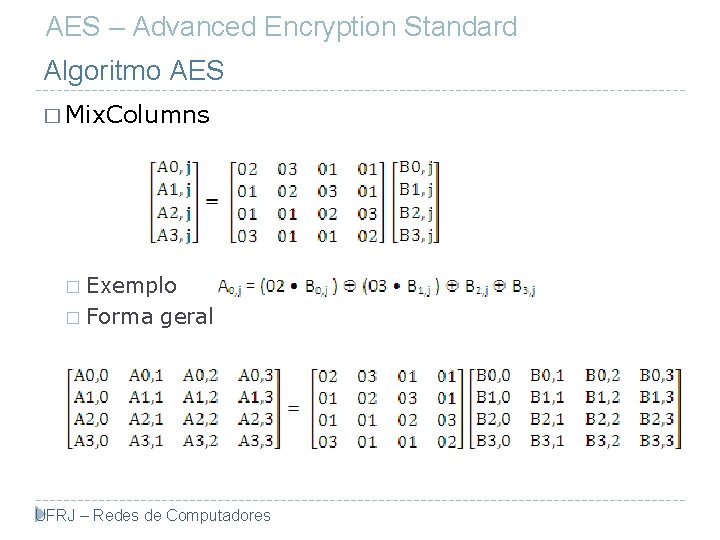

AES – Advanced Encryption Standard Algoritmo AES � Mix. Columns Exemplo � Forma geral � UFRJ – Redes de Computadores

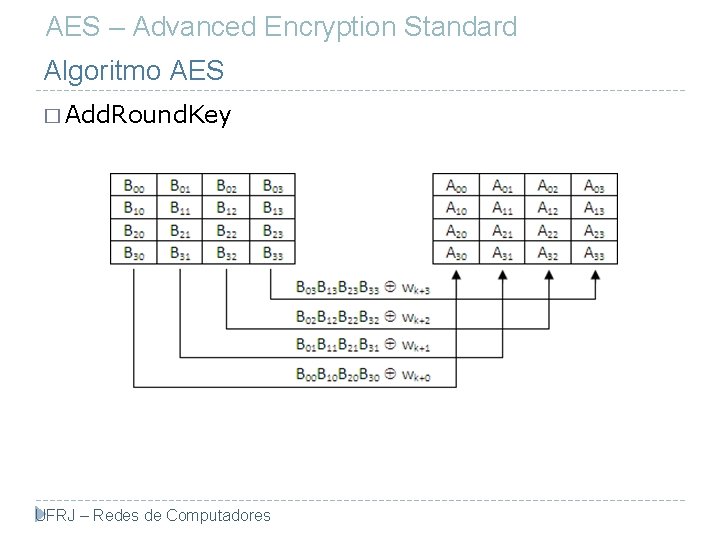

AES – Advanced Encryption Standard Algoritmo AES � Add. Round. Key UFRJ – Redes de Computadores

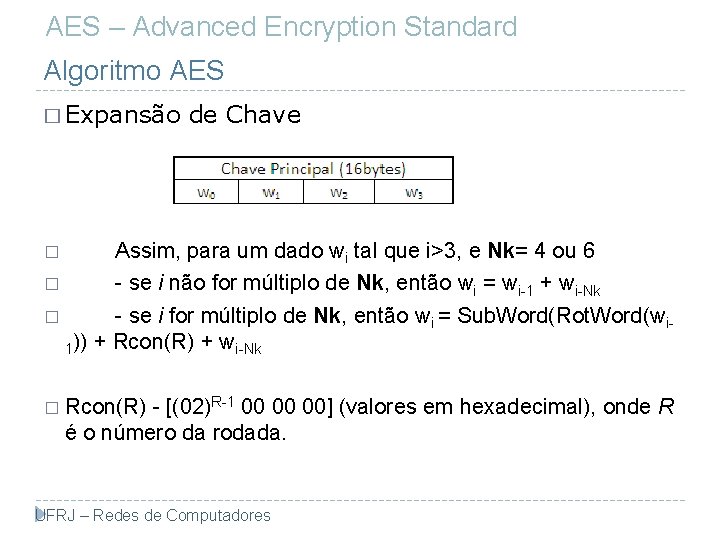

AES – Advanced Encryption Standard Algoritmo AES � Expansão de Chave Assim, para um dado wi tal que i>3, e Nk= 4 ou 6 � - se i não for múltiplo de Nk, então wi = wi-1 + wi-Nk � - se i for múltiplo de Nk, então wi = Sub. Word(Rot. Word(wi 1)) + Rcon(R) + wi-Nk � � Rcon(R) - [(02)R-1 00 00 00] (valores em hexadecimal), onde R é o número da rodada. UFRJ – Redes de Computadores

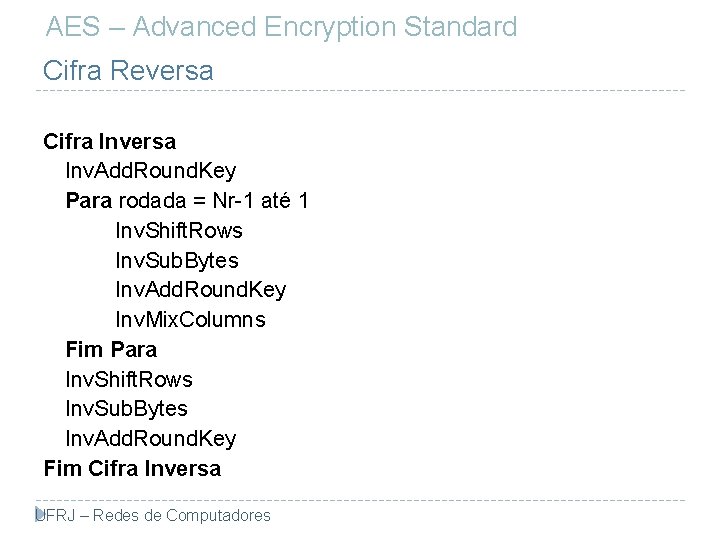

AES – Advanced Encryption Standard Cifra Reversa Cifra Inversa Inv. Add. Round. Key Para rodada = Nr-1 até 1 Inv. Shift. Rows Inv. Sub. Bytes Inv. Add. Round. Key Inv. Mix. Columns Fim Para Inv. Shift. Rows Inv. Sub. Bytes Inv. Add. Round. Key Fim Cifra Inversa UFRJ – Redes de Computadores

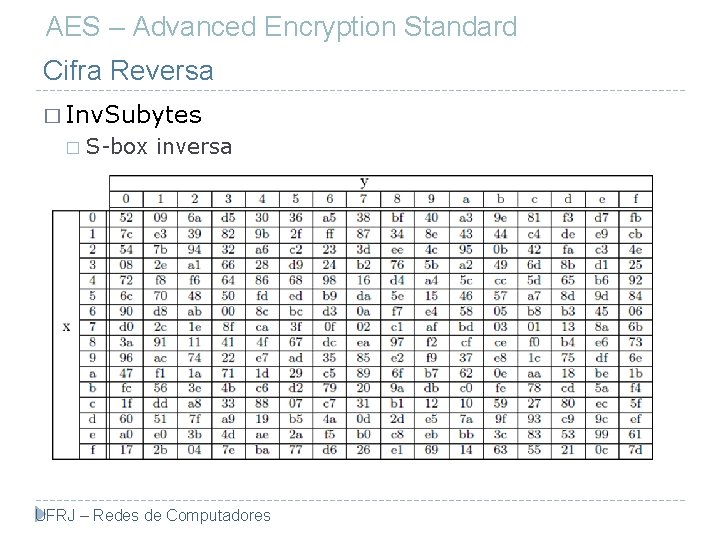

AES – Advanced Encryption Standard Cifra Reversa � Inv. Subytes � S-box inversa UFRJ – Redes de Computadores

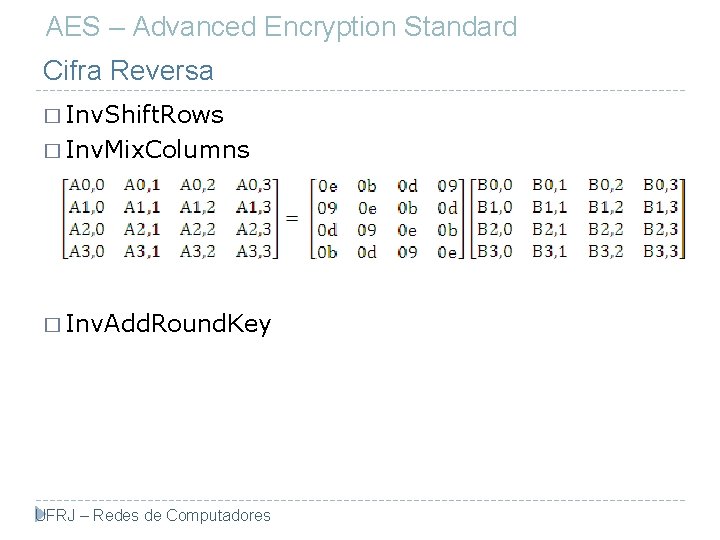

AES – Advanced Encryption Standard Cifra Reversa � Inv. Shift. Rows � Inv. Mix. Columns � Inv. Add. Round. Key UFRJ – Redes de Computadores

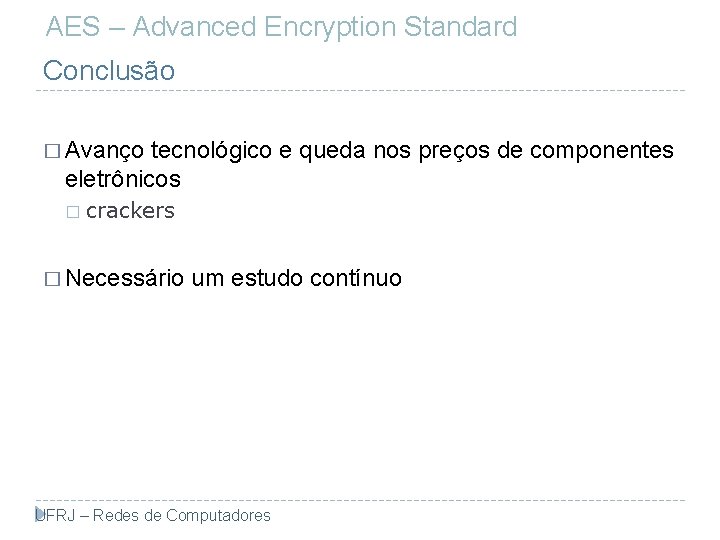

AES – Advanced Encryption Standard Conclusão � Avanço tecnológico e queda nos preços de componentes eletrônicos � crackers � Necessário um estudo contínuo UFRJ – Redes de Computadores

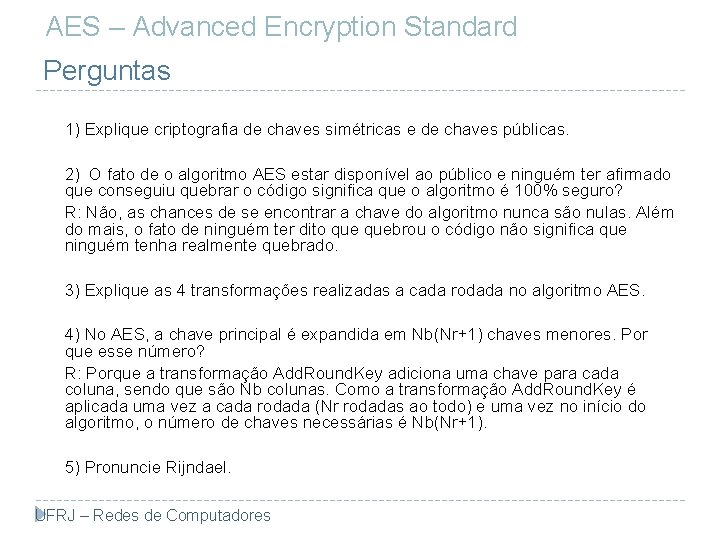

AES – Advanced Encryption Standard Perguntas 1) Explique criptografia de chaves simétricas e de chaves públicas. 2) O fato de o algoritmo AES estar disponível ao público e ninguém ter afirmado que conseguiu quebrar o código significa que o algoritmo é 100% seguro? R: Não, as chances de se encontrar a chave do algoritmo nunca são nulas. Além do mais, o fato de ninguém ter dito quebrou o código não significa que ninguém tenha realmente quebrado. 3) Explique as 4 transformações realizadas a cada rodada no algoritmo AES. 4) No AES, a chave principal é expandida em Nb(Nr+1) chaves menores. Por que esse número? R: Porque a transformação Add. Round. Key adiciona uma chave para cada coluna, sendo que são Nb colunas. Como a transformação Add. Round. Key é aplicada uma vez a cada rodada (Nr rodadas ao todo) e uma vez no início do algoritmo, o número de chaves necessárias é Nb(Nr+1). 5) Pronuncie Rijndael. UFRJ – Redes de Computadores
