Advanced Software Engnineering Use Case Diagram Use Case

Advanced Software Engnineering Use Case Diagram

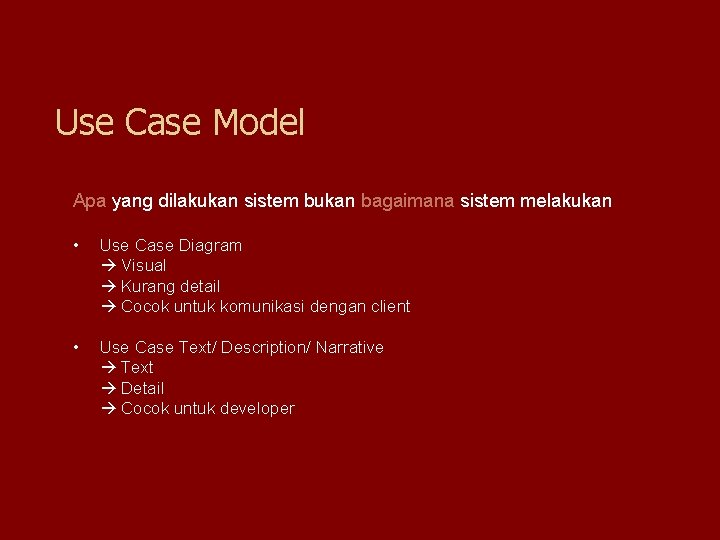

Use Case Model Apa yang dilakukan sistem bukan bagaimana sistem melakukan • Use Case Diagram Visual Kurang detail Cocok untuk komunikasi dengan client • Use Case Text/ Description/ Narrative Text Detail Cocok untuk developer

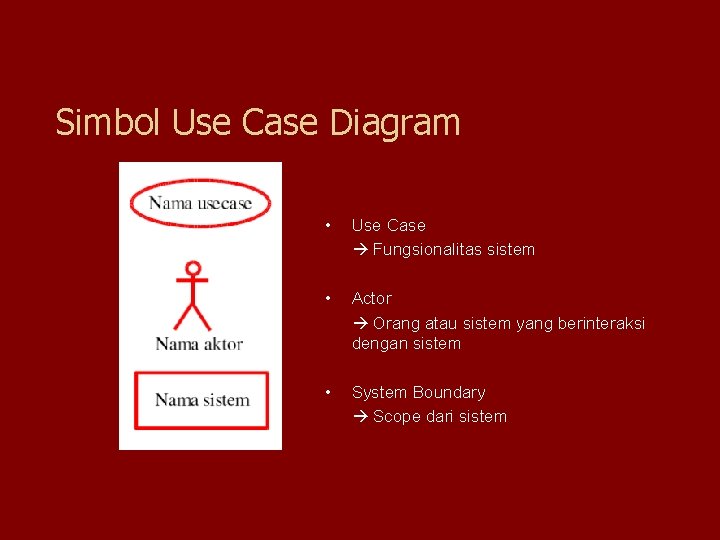

Simbol Use Case Diagram • Use Case Fungsionalitas sistem • Actor Orang atau sistem yang berinteraksi dengan sistem • System Boundary Scope dari sistem

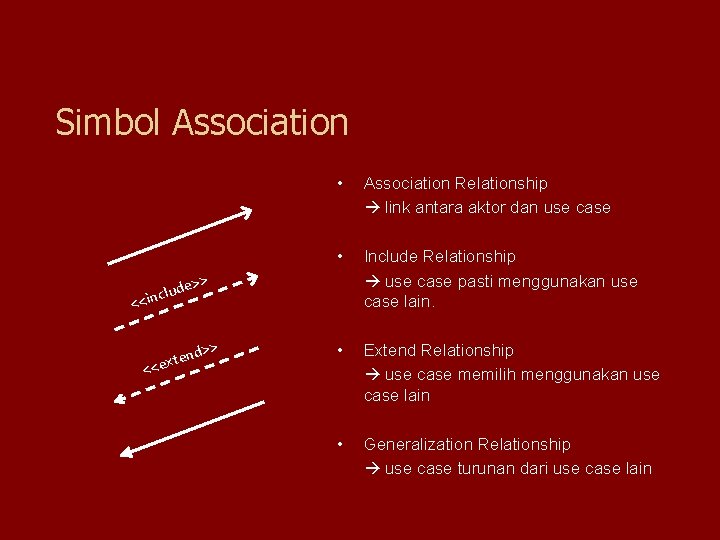

Simbol Association • Association Relationship link antara aktor dan use case • Include Relationship use case pasti menggunakan use case lain. • Extend Relationship use case memilih menggunakan use case lain • Generalization Relationship use case turunan dari use case lain >> de u l c n i << ten <<ex d>>

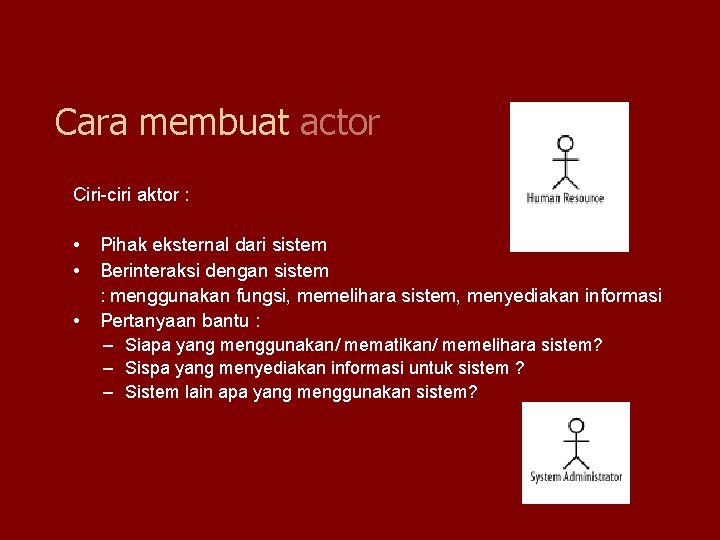

Cara membuat actor Ciri-ciri aktor : • • • Pihak eksternal dari sistem Berinteraksi dengan sistem : menggunakan fungsi, memelihara sistem, menyediakan informasi Pertanyaan bantu : – Siapa yang menggunakan/ mematikan/ memelihara sistem? – Sispa yang menyediakan informasi untuk sistem ? – Sistem lain apa yang menggunakan sistem?

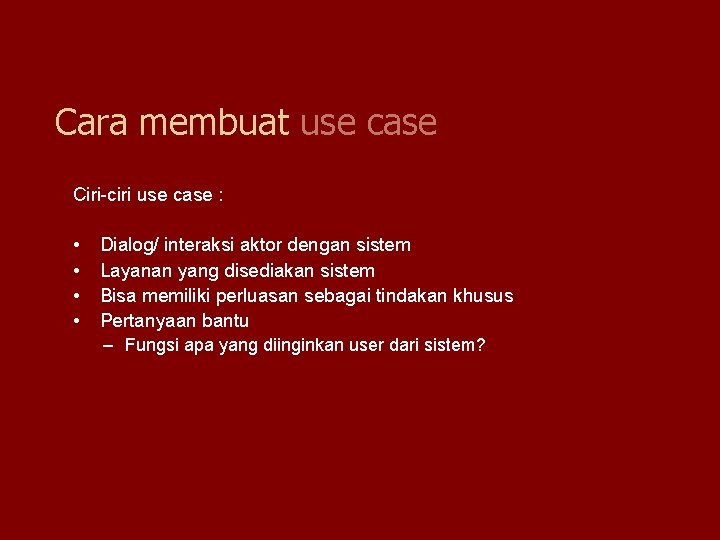

Cara membuat use case Ciri-ciri use case : • • Dialog/ interaksi aktor dengan sistem Layanan yang disediakan sistem Bisa memiliki perluasan sebagai tindakan khusus Pertanyaan bantu – Fungsi apa yang diinginkan user dari sistem?

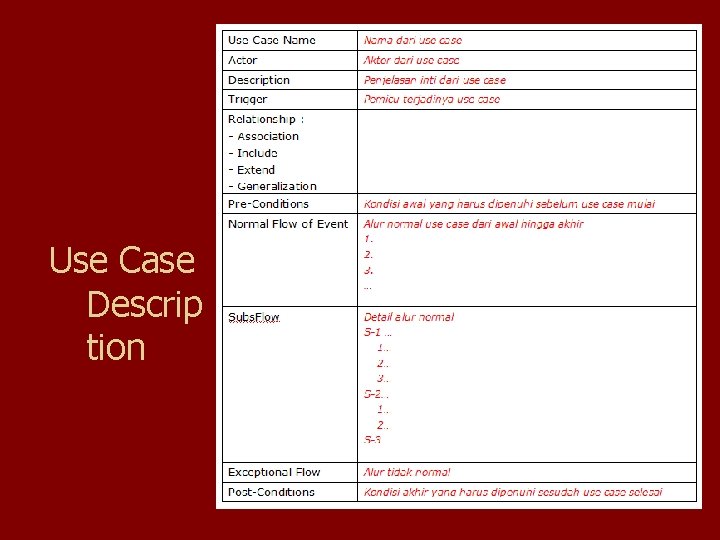

Use Case Descrip tion

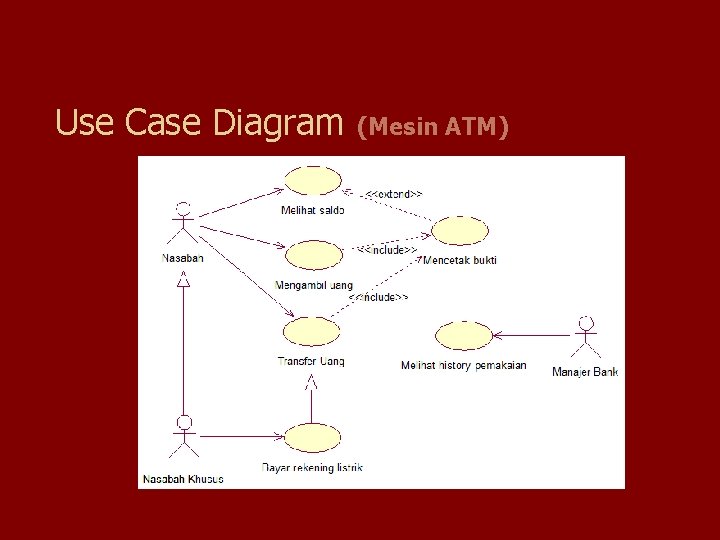

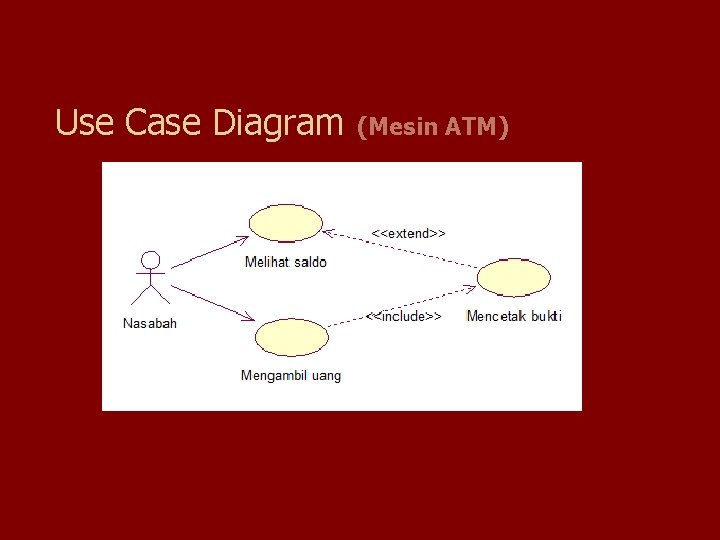

Use Case Diagram (Mesin ATM)

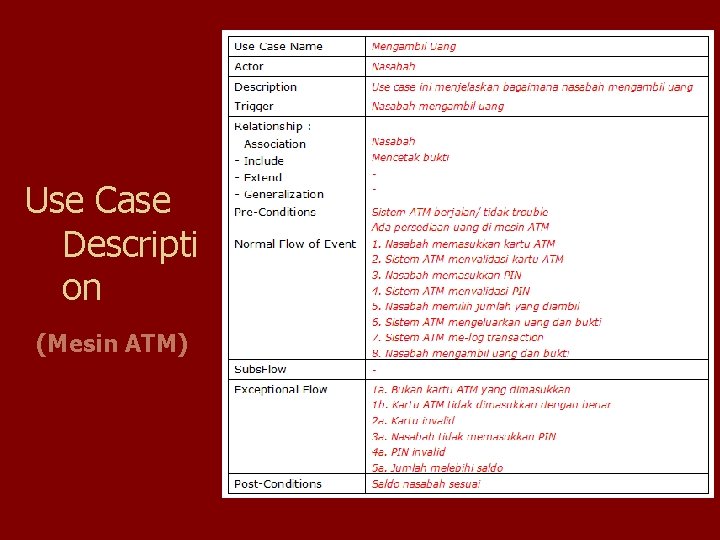

Use Case Descripti on (Mesin ATM)

Use Case Diagram (Mesin ATM)

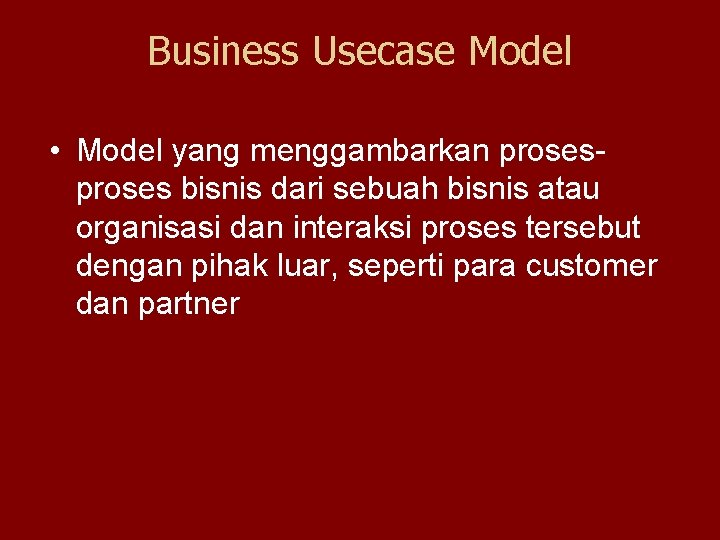

Business Usecase Model • Model yang menggambarkan proses bisnis dari sebuah bisnis atau organisasi dan interaksi proses tersebut dengan pihak luar, seperti para customer dan partner

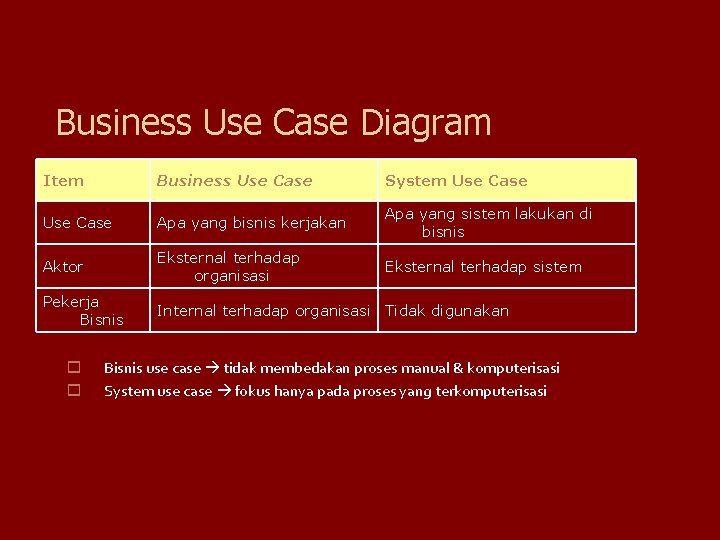

Business Use Case Diagram Item Business Use Case System Use Case Apa yang bisnis kerjakan Apa yang sistem lakukan di bisnis Aktor Eksternal terhadap organisasi Eksternal terhadap sistem Pekerja Bisnis Internal terhadap organisasi Tidak digunakan o o Bisnis use case tidak membedakan proses manual & komputerisasi System use case fokus hanya pada proses yang terkomputerisasi

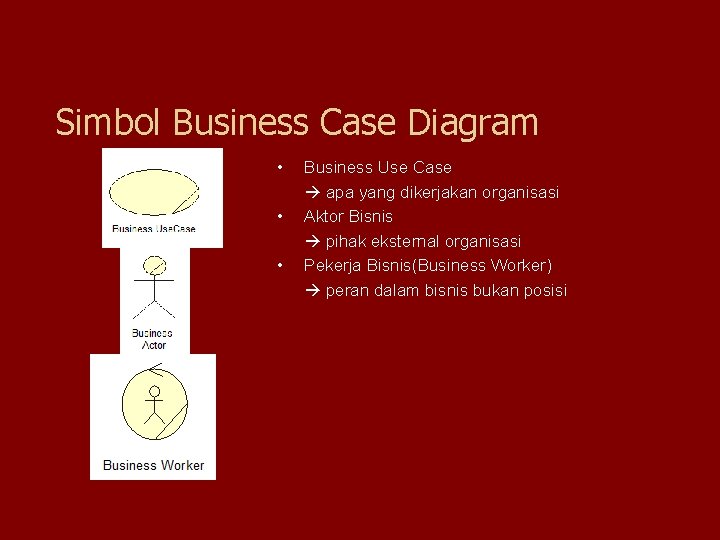

Simbol Business Case Diagram • • • Business Use Case apa yang dikerjakan organisasi Aktor Bisnis pihak eksternal organisasi Pekerja Bisnis(Business Worker) peran dalam bisnis bukan posisi

• Fungsi bisnis : kegiatan yang memiliki nilai untuk mendukung pencapaian tujuan organisasi

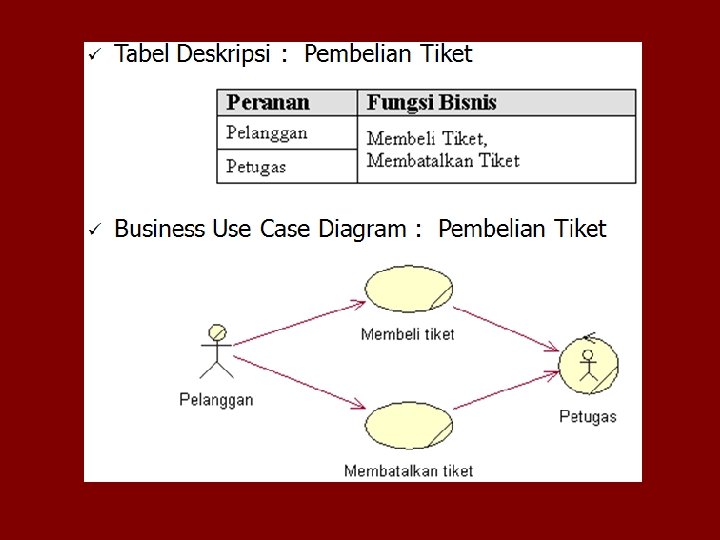

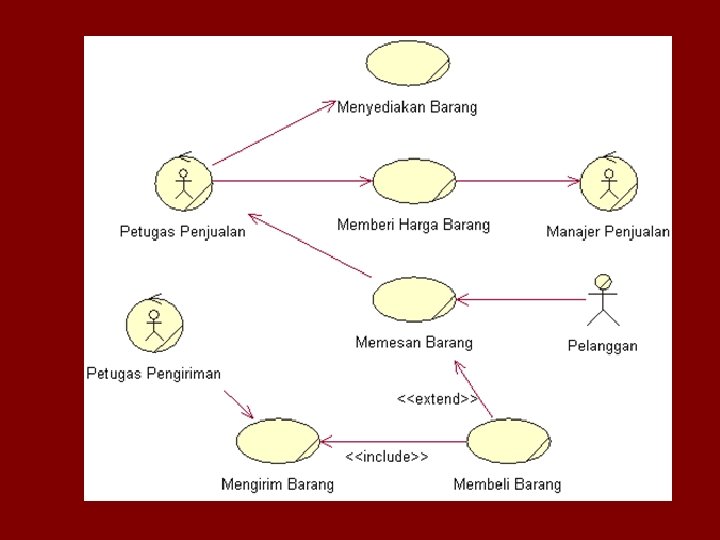

Business Case Diagram • Sangat tergantung scope sistem yang akan dibuat !!!

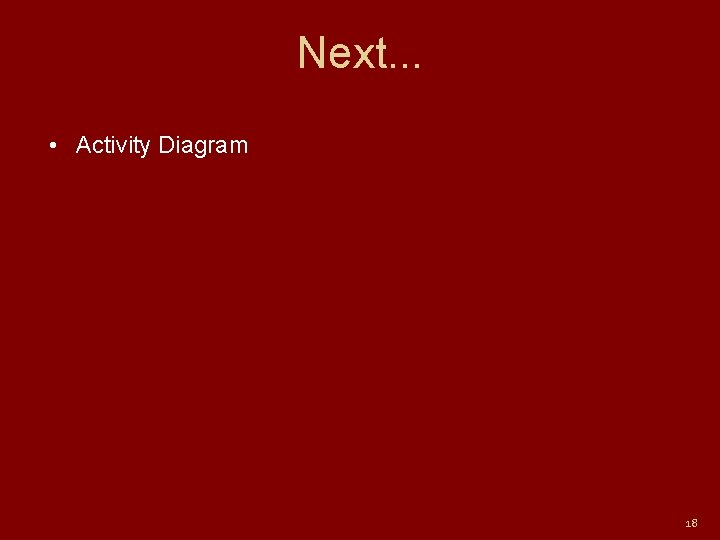

Next. . . • Activity Diagram 18
