Advanced Flue Gas Desulfurization Scrubber Overview Plant Miller
Advanced Flue Gas Desulfurization Scrubber Overview Plant Miller Scrubber Unit 3 Axial Booster Fans System
Axial Booster Fans (FG-MO-5300 A & B) Axial Booster Fan Motor B Axial Booster Fan Motor A 3. 2. 1
Absorber Vessel Axial Booster Fans (FG-MO-5300 A & B) Booster Fan Motor Flue Gas Duct
Wet Stack Axial Booster Fans (FG-MO-5300 A & B) Booster Fan Outlet Duct Booster Fan Inlet Duct
Dry Stack Axial Booster Fans (FG-MO-5300 A & B) Flue Gas Unit Ducting Booster Fan Inlet Duct

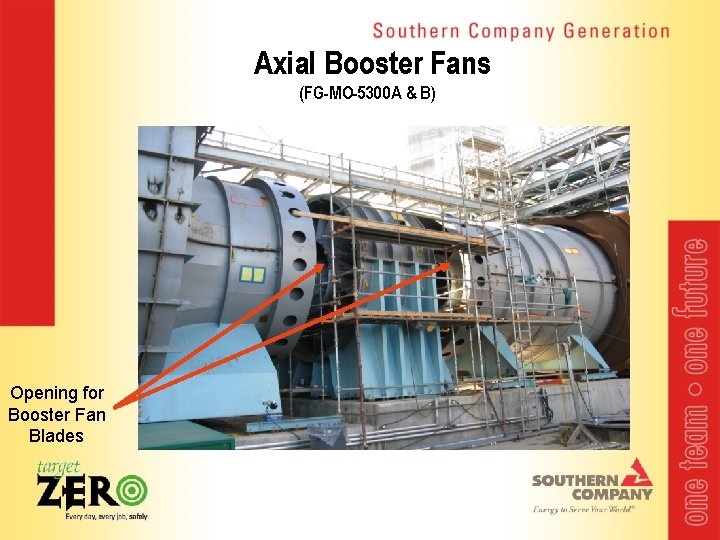

Axial Booster Fans (FG-MO-5300 A & B) Opening for Booster Fan Blades
Axial Booster Fans (FG-MO-5300 A & B) Fan Bearing Support Block Shaft Connecting Motor to Fan
Lube Oil Skids Filter (FG-SD-5310 A & B) Level Transmitter Reservoir Sightglass Level 3. 2. 2 Flow Transmitter
Hydraulic Skids (FG-SD-5305 A & B) Duplex Filter Pump Motors Level. Sight Glass Reservoir 3. 2. 3 Level Transmitter
Intermediate Seal Air Skids (FG-SD-5315 A & B) Intermediate Seal Air Skid Seal Air Fans Motor Seal Air Fans Filters 3. 2. 4
Diffusor Seal Air Skids (FG-SD-5320 A & B) Diffusor Seal Air Skids Motor 3. 2. 5 Seal Air Fans Filters
Inlet Dampers (FG-XV-5325 A & B) Inlet Dampers 3. 2. 6
Inlet Dampers (FG-XV-5325 A & B) Fan Damper Seal Air Entrance
Inlet Dampers (FG-XV-5325 A & B) Bottom Blade of Bypass Damper Upper Blade of Bypass Damper
Inlet Dampers (FG-XV-5325 A & B) Seal Air Entrance Bypass Damper
Inlet Dampers (FG-XV-5325 A & B) Seal Air Flow Path Upper Blade of Bypass Damper Lower Blade of Bypass Damper
Outlet Dampers (FG-XV-5330 A & B) Outlet Damper 3. 2. 7
Booster Fan Damper Seal Air Skid (SL-SD-5335) Seal Air Inlet Filter/Silencer 3. 2. 8
Seal Air Outlet Booster Fan Damper Seal Air Skid (SL-SD-5335) Motor Seal Air Inlet
Booster Fan Damper Seal Air Skid (SL-SD-5335) Fan Motor
