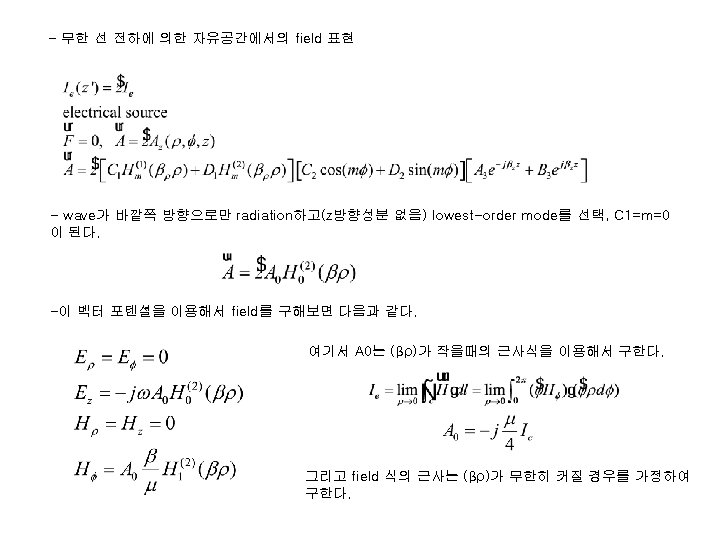

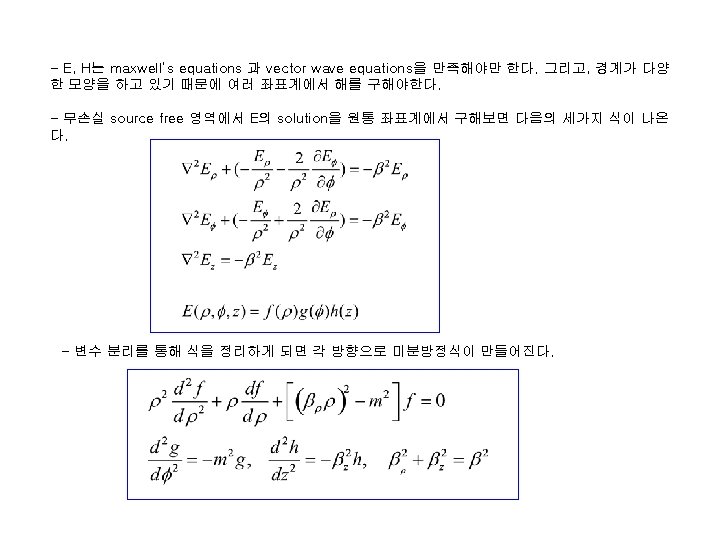

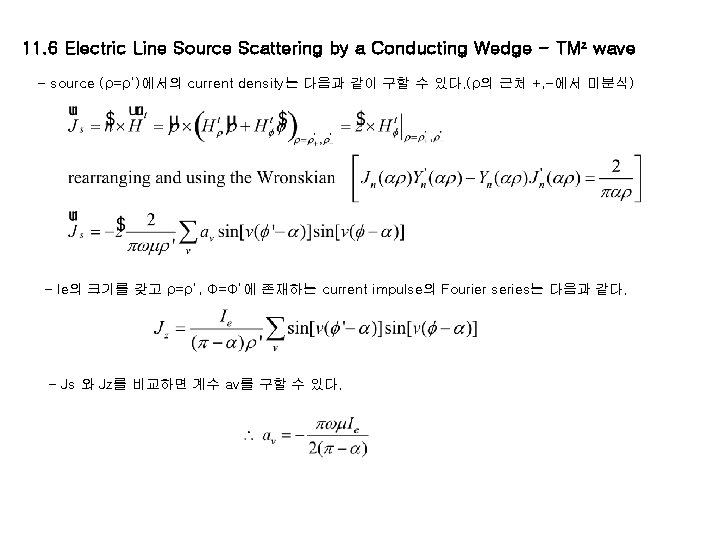

11. 6 Electric Line Source Scattering by a Conducting Wedge - TMz wave - 계수 av는 source의 type에 의해서 결정이 된다. E-Field로부터 magnetic component를 구해보 면 다음과 같다.

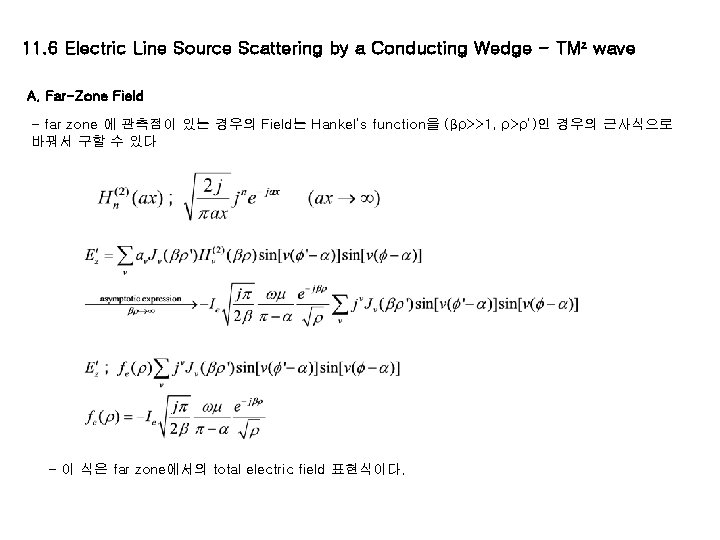

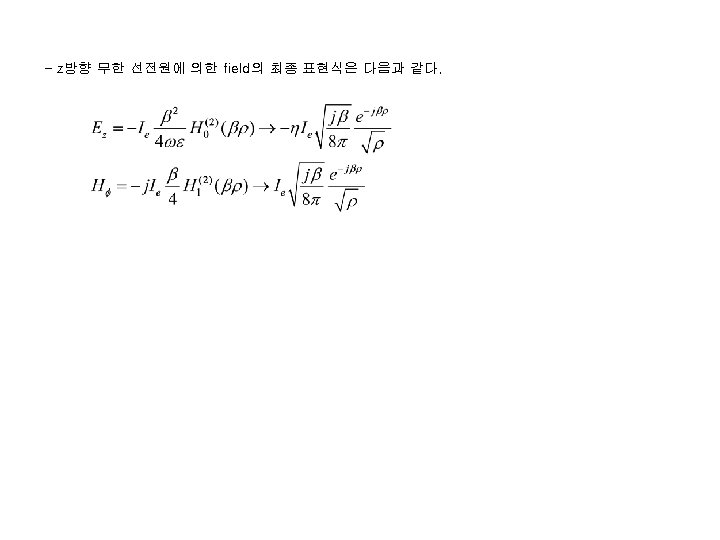

11. 6 Electric Line Source Scattering by a Conducting Wedge - TMz wave A. Far-Zone Field - far zone 에 관측점이 있는 경우의 Field는 Hankel’s function을 (βρ>>1, ρ>ρ’)인 경우의 근사식으로 바꿔서 구할 수 있다 - 이 식은 far zone에서의 total electric field 표현식이다.

11. 6 Electric Line Source Scattering by a Conducting Wedge - TMz wave B. Plane wave scattering - source가 far distance에 있는 경우, 임의의 점에서의 Field는 Hankel’s function을 (βρ’>>1, ρ’>ρ)인 경우의 근사식으로 바꿔서 구할 수 있다. Far zone field에서의 Hankel’ function 근사식을 사용한다. - 이 식은 far zone의 field 식과 reciprocity. 2αdml 내각을 갖는 wedge에서부터 Φ’각도만큼 떨어진 곳에 있는 E 0의 크기의 입사파에 의한 TMz uniform Plane wave를 나타낸다.
