Advanced Digital Information Corporation 2001 30 25 ADIC

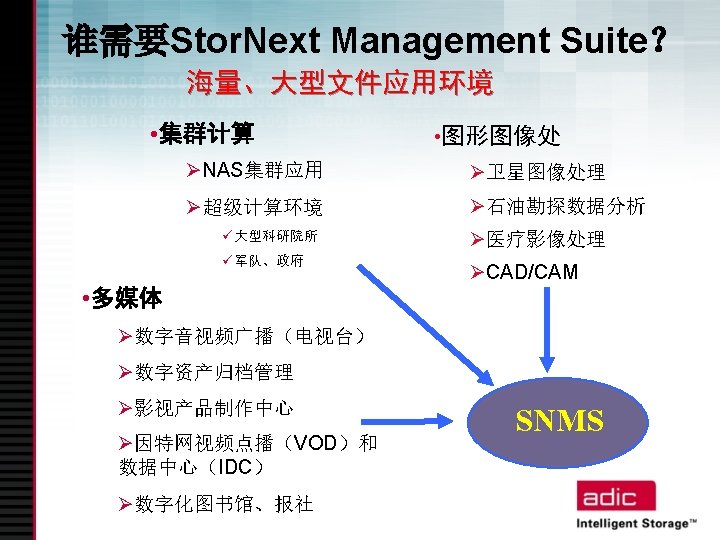

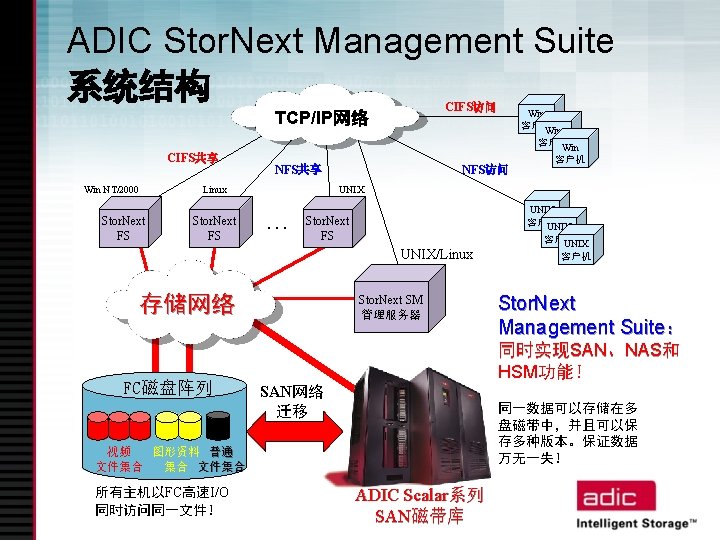

美国先进数字信息公司 Advanced Digital Information Corporation

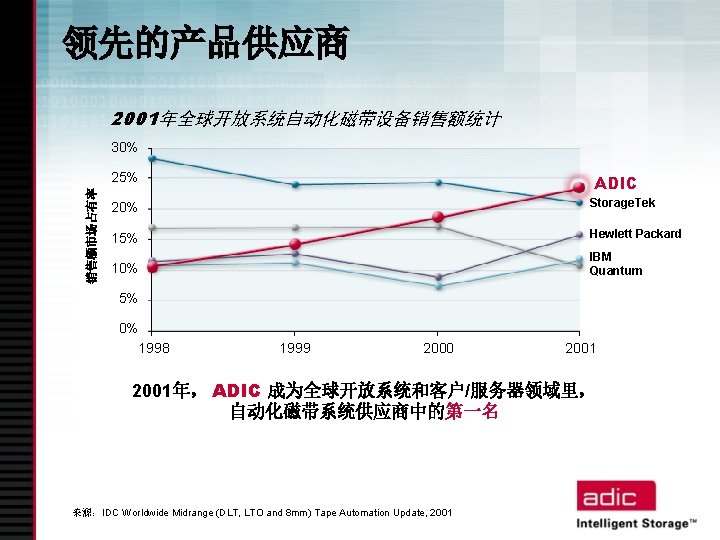

领先的产品供应商 2001年全球开放系统自动化磁带设备销售额统计 30% 销售额市场占有率 25% ADIC 20% Storage. Tek 15% Hewlett Packard 10% IBM Quantum 5% 0% 1998 1999 2000 2001年， ADIC 成为全球开放系统和客户/服务器领域里， 自动化磁带系统供应商中的第一名 来源：IDC Worldwide Midrange (DLT, LTO and 8 mm) Tape Automation Update, 2001

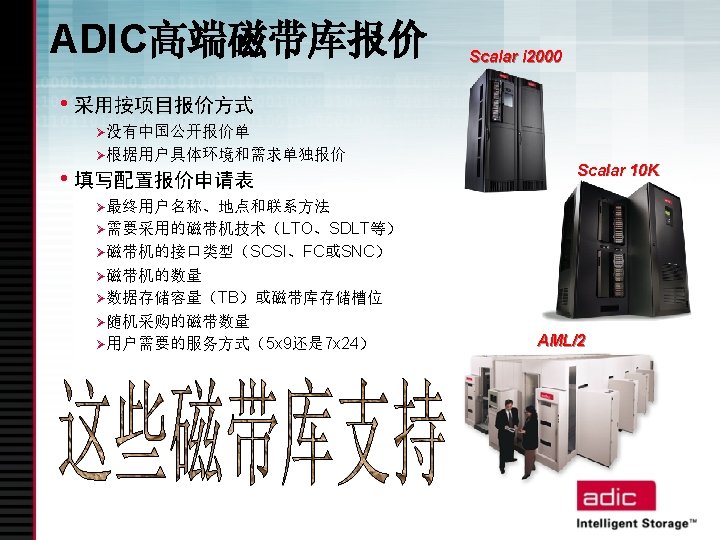

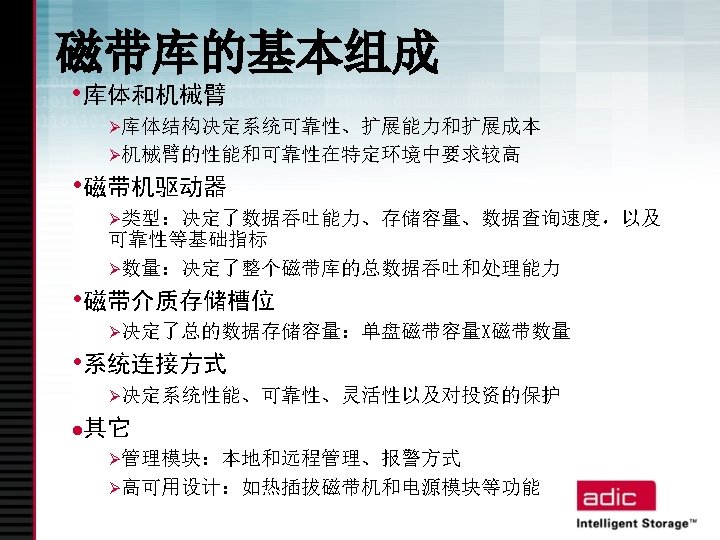

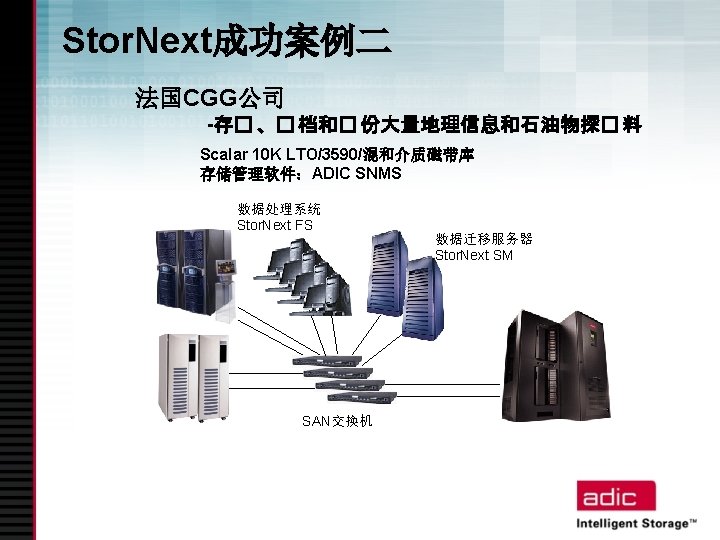

ADIC 大容量系列磁带库产品 Scalar 10 K ADIC公司的优势： 优秀的扩展能力 采用 业标准 同时支持LTO、SDLT、AIT、 3590等技术 Scalar 1000 Scalar 100 Scalar 24 从20到 15, 000盘磁带存储容量 Scalar i 2000

Fast. Stor 2 – 自动磁带加载机 • • • 基本配置 产品编号 内置 1台LTO-1或LTO-2或SDLT 320磁带机 2 U机架高度，8个磁带存储槽位 标准配备一个SCSI端节器、电源线、说明书，需要 额外订购SCSI电缆、磁带 产品描述 9 -00410 -01 Fast. Stor 2 LVD SCSI, 1 LTO-2 drive, 8 slots. 9 -00240 -01 Fast. Stor 2 LVD SCSI, 1 LTO-1 drive, 8 slots. 9 -00399 -01 Fast. Stor 2 LVD SCSI, 1 SDLT 320 drive, 8 slots. 选件 产品编号 产品描述 9 -00402 -02 Fast. Stor 2 LTO barcode reader, includes barcode labels (16 LTO-1 and 16 LTO-2 storage labels, 4 cleaning labels) and instruction. 9 -00402 -01 Fast. Stor 2 SDLT barcode reader, includes barcode labels (20 SDLT storage labels, 5 cleaning labels) and instruction. 9 -00243 -01 Fast. Stor 2 rackmount kit, fits in 2 U, includes mounting hardware and instructions.

Scalar 24 – 微型磁�� • • • 内置 1或 2台LTO-1或LTO-2或SDLT 320磁带机 4 U机架高度，24个LTO或 21个SDLT磁带存储槽位 标准配备条形码扫描仪，一个SCSI端节器、电源线、 说明书、条形码磁带带标，需要额外订购连接主机 的SCSI或FC电缆、磁带 基本配置 产品编号 产品描述 9 -00410 -01 Scalar 24 with 1 LTO-2 drive, LVD/SE. 9 -00292 -01 Scalar 24 with 2 LTO-2 drives, LVD/SE. Includes a 1 ft. SCSI cable. 9 -00084 -01 Scalar 24 with 1 LTO-1 drive, LVD/SE. 9 -00085 -01 Scalar 24 with 2 LTO-1 drives, LVD/SE. Includes a 1 ft. SCSI cable. 9 -00218 -01 Scalar 24 with 1 SDLT 320 drive, LVD/SE. 9 -00219 -01 Scalar 24 with 2 SDLT 320 drives, LVD/SE. Includes a 1 ft. SCSI cable. 驱动器模块选件 – 配备一英尺SCSI电缆和SCSI端节器各一个 产品编号 产品描述 9 -00290 -01 Scalar 24 LTO-2 drive module, LVD. 9 -00108 -01 Scalar 24 LTO-1 drive module, LVD/SE. 9 -00223 -01 Scalar 24 SDLT 320 drive module, LVD/SE.

Scalar 100 – 小型磁� � 基本配置 – 产品编号 • 内置 1到 6台LTO-1或LTO-2或SDLT 320/DLT 8000磁带机，或 2到 8台AIT-2/3磁带机 • • 14 U机架高度，15到 96个磁带存储槽位 标准配备条形码扫描仪，2英尺SCSI电缆一条、电源线、说明书、 条形码磁带带标、远程管理单元RMU，需要额外订购连接主机 的SCSI或FC电缆、磁带 以LTO为例 产品描述 99 -6800 -02 Scalar 100 LTO, 18 data slots, 1 -slot mailbox. 99 -6801 -02 Scalar 100 LTO, 36 data slots, 1 -slot mailbox. 99 -6802 -02 Scalar 100 LTO, 60 data slots, 12 -slot mailbox. 驱动器模块 – 以LTO为例，配备一英尺SCSI电缆和SCSI端节器各一个 产品编号 产品描述 9 -00318 -01 Scalar 100 LTO-2 SCSI attached drive, LVD. 93 -6607 -01 Scalar 100 LTO-1 drive module, LVD. 93 -6608 -01 Scalar 100 LTO-1 drive module, HVD. 必配附件 – 产品编号 二选一 产品描述 9 -00068 -01 Scalar 100 Floor Model Kit (outer/side panels). 93 -0807 -01 Scalar 100 Rackmount Kit.

Scalar 100 – 小型磁� � 主要选件 – 以LTO为例 产品编号 产品描述 9 -00515 -01 Scalar 100 SNC 4500, (2) Gb Ethernet, 2 LVD SCSI 9 -00390 -01 Scalar 100 SNC 6101, up to 2 Gb, 2 FC LC Connector 4 LVD SCSI 93 -6675 -01 Scalar 100 Secondary Power Supply Module 93 -6606 -01 Scalar 100 LTO 12 -slot Mailbox Upgrade. Includes 12 I/E slots and 6 fixed data slots. 93 -6609 -01 Scalar 100 LTO 18 -slot Storage Column Upgrade. Include (3) 6 -slot magazines. LTO、SDLT磁带库线缆连接图 AIT磁带库线缆连接图 机械臂控制器 冗余直流电源 SNC 标配直流电源 交流电源输入 RMU

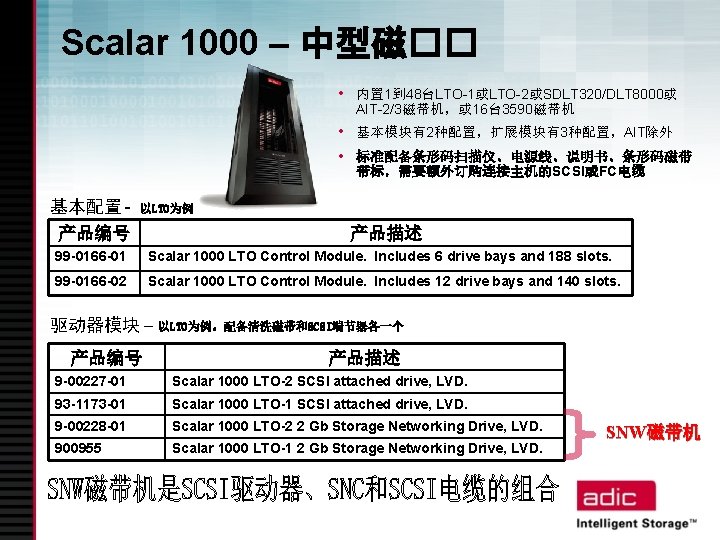

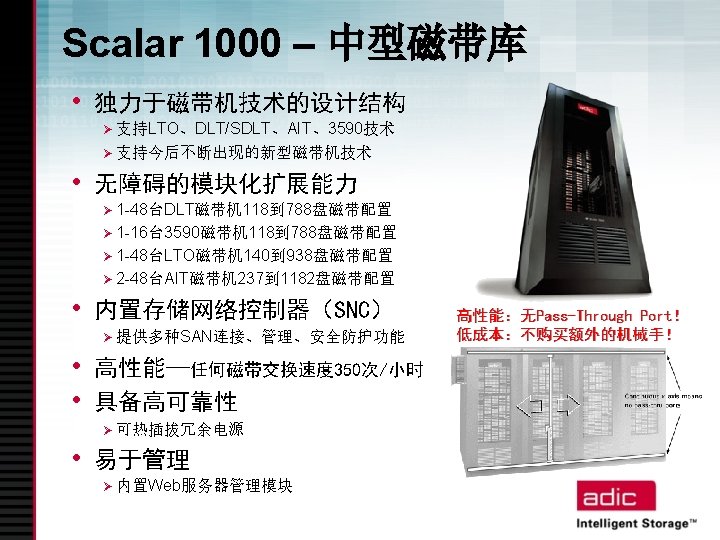

Scalar 1000 – 中型磁�� 基本配置– 产品编号 • 内置 1到 48台LTO-1或LTO-2或SDLT 320/DLT 8000或 AIT-2/3磁带机，或 16台 3590磁带机 • • 基本模块有2种配置，扩展模块有3种配置，AIT除外 标准配备条形码扫描仪、电源线、说明书、条形码磁带 带标，需要额外订购连接主机的SCSI或FC电缆 以LTO为例 产品描述 99 -0166 -01 Scalar 1000 LTO Control Module. Includes 6 drive bays and 188 slots. 99 -0166 -02 Scalar 1000 LTO Control Module. Includes 12 drive bays and 140 slots. 驱动器模块 – 以LTO为例，配备清洗磁带和SCSI端节器各一个 产品编号 产品描述 9 -00227 -01 Scalar 1000 LTO-2 SCSI attached drive, LVD. 93 -1173 -01 Scalar 1000 LTO-1 SCSI attached drive, LVD. 9 -00228 -01 Scalar 1000 LTO-2 2 Gb Storage Networking Drive, LVD. 900955 Scalar 1000 LTO-1 2 Gb Storage Networking Drive, LVD. SNW磁带机

Scalar 1000 – 中型磁�� 主要选件 – 产品编号 以LTO、扩展模块#1为例 产品描述 99 -0177 -01 Scalar 1000 LTO Expansion Module #1, without drive bays. Includes 250 tape slots. 99 -0177 -02 Scalar 1000 LTO Expansion Module #1, with 6 drive bays. Includes 202 tape slots. 99 -0177 -03 Scalar 1000 LTO Expansion Module #1, with 12 drive bays. Includes 154 tape slots. 93 -1190 -01 Scalar 1000 Secondary Power Supply Module. 必选电缆 – 产品编号 连接机械臂控制器到磁带机或SNC RMU 产品描述 3 -01171 -04 SCSI Interface Cable, HD 68/HD 68, 6 ft, Universal. 3 -01170 -04 SCSI Interface Cable, HD 68/VHDCI, 6 ft, Universal. SNC 5100 注意：还要选择磁带机到主机的SCSI电缆或SNC到交换机或主机的FC电缆 机械臂 控制器 SCSI 电缆 基本模块 扩展模块 1 扩展模块 2 扩展模块 3 光纤 驱动器 SAN交换机或主机 Scalar 1000 SAN电缆连接示意图

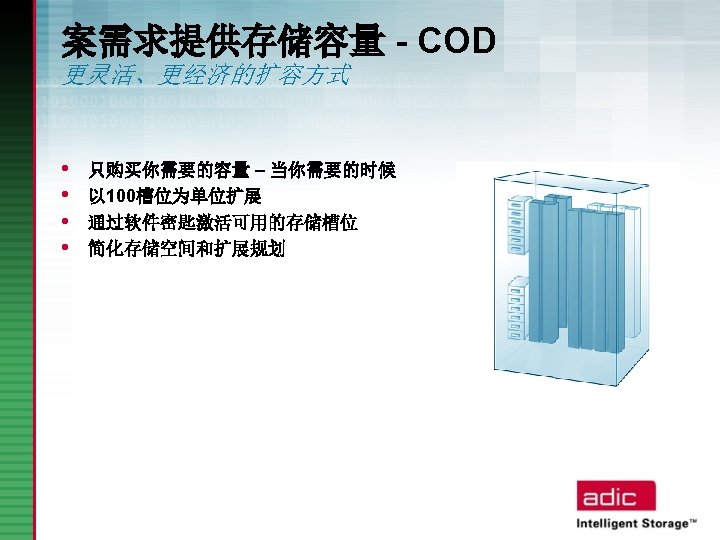

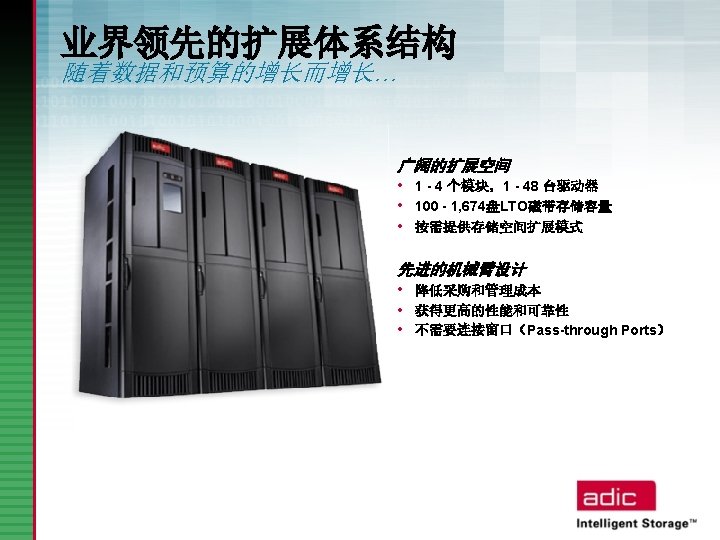

更充分利用数据中心的存储资源 业界领先的存储密度 720 Scalar i 2000 400 STK L 700 e 380 IBM 3584 0 100 200 300 400 500 600 700 每平方米磁带存储数量 比STK L 700 e和IBM 3584的磁带存储密度高 80% 800

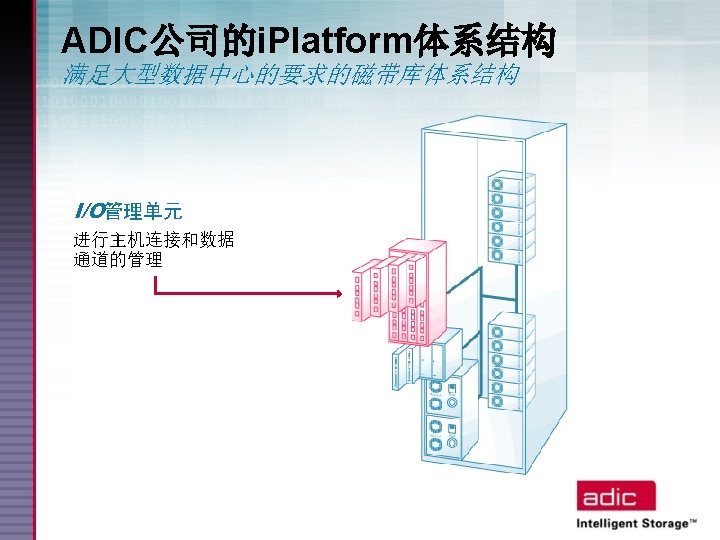

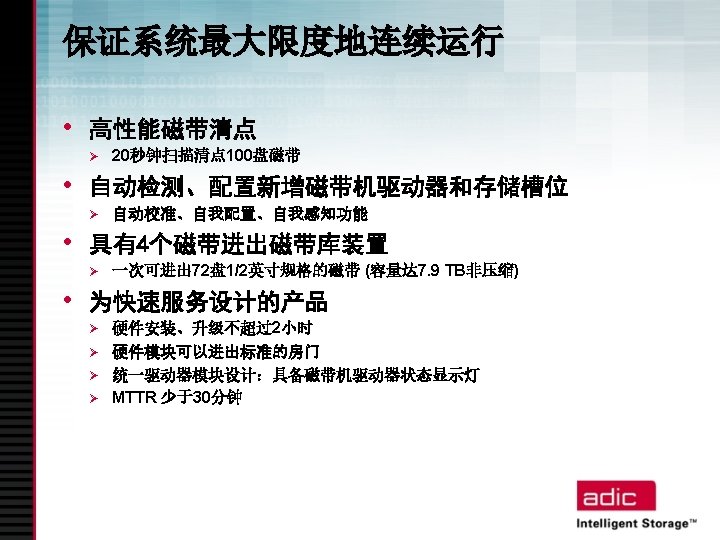

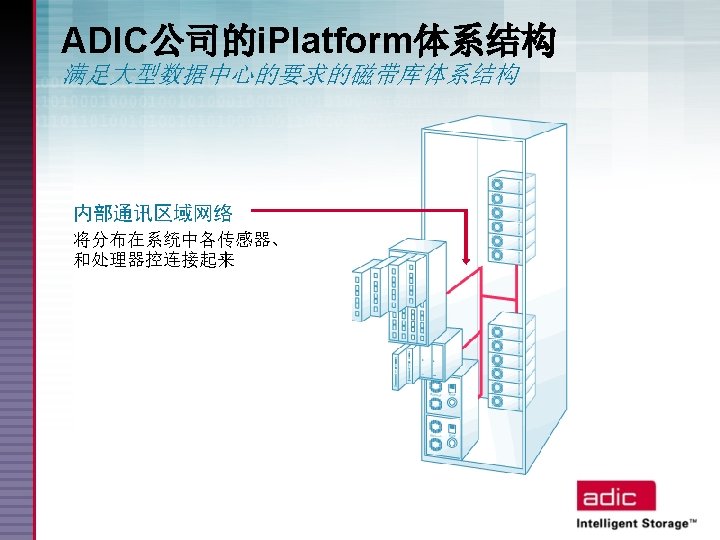

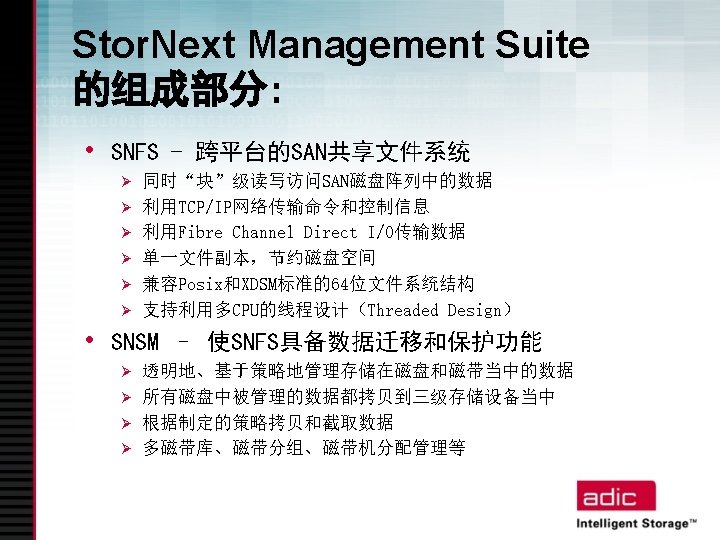

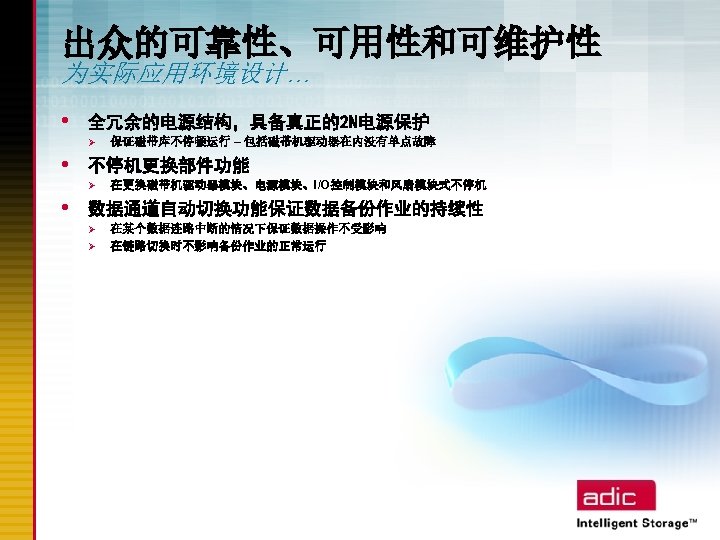

全冗余设计结构 双机械臂配置 Import/Export Station (Bulk Loading Mailboxes) Control Module Robot Path 9. 8” 3 m Tower Module Drive Module Robot Path Tower Module Robot Path Control Module Robot Path Tower Module Robot Path Drive Module Robot Path Tower Module Robot Path Drive Module Import/Export Station (Bulk Loading Mailboxes) 20. 7” 6. 3 m • • 冗余控制器 冗余机械臂 冗余控制路径 共享圆型存储模块 • • • 更高的性能Even higher performance 100%高可用性系统 应用视为单一磁带库
