ADBO (Analisa Desain Berorientasi Obyek) Pertemuan 05 USE CASE DIAGRAM Anita Sari Wardhani, S. Kom [wardhanie@gmail. com] 1

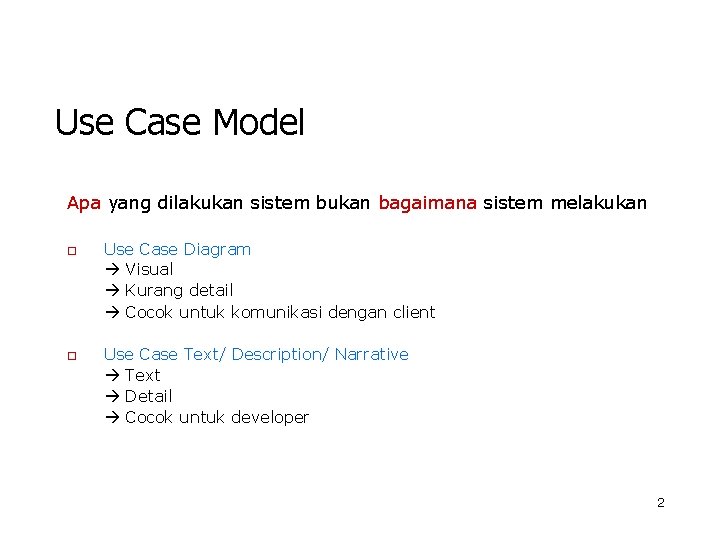

Use Case Model Apa yang dilakukan sistem bukan bagaimana sistem melakukan o o Use Case Diagram Visual Kurang detail Cocok untuk komunikasi dengan client Use Case Text/ Description/ Narrative Text Detail Cocok untuk developer 2

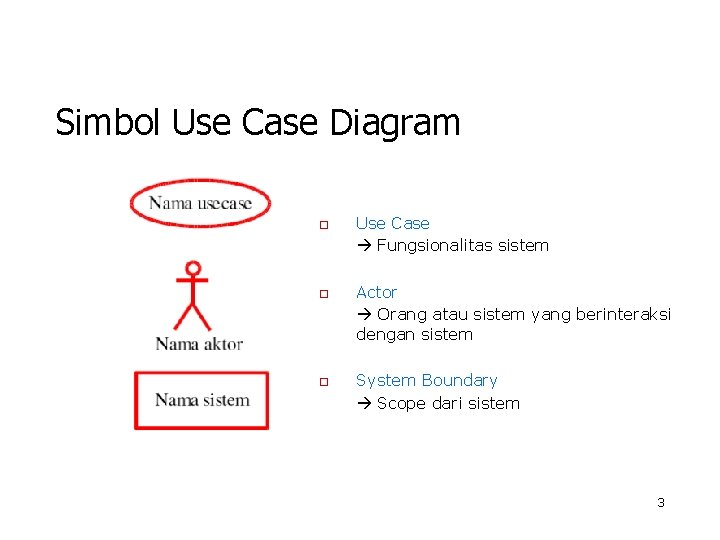

Simbol Use Case Diagram o o o Use Case Fungsionalitas sistem Actor Orang atau sistem yang berinteraksi dengan sistem System Boundary Scope dari sistem 3

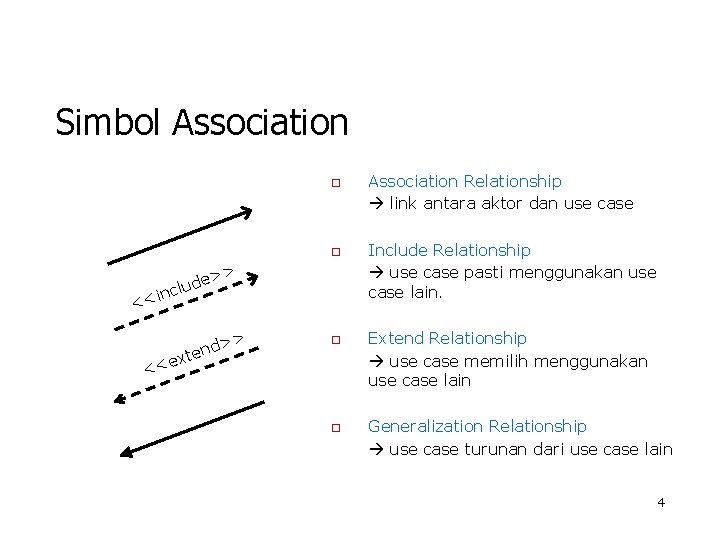

Simbol Association o o > e> d u l inc << ex << t >> end o o Association Relationship link antara aktor dan use case Include Relationship use case pasti menggunakan use case lain. Extend Relationship use case memilih menggunakan use case lain Generalization Relationship use case turunan dari use case lain 4

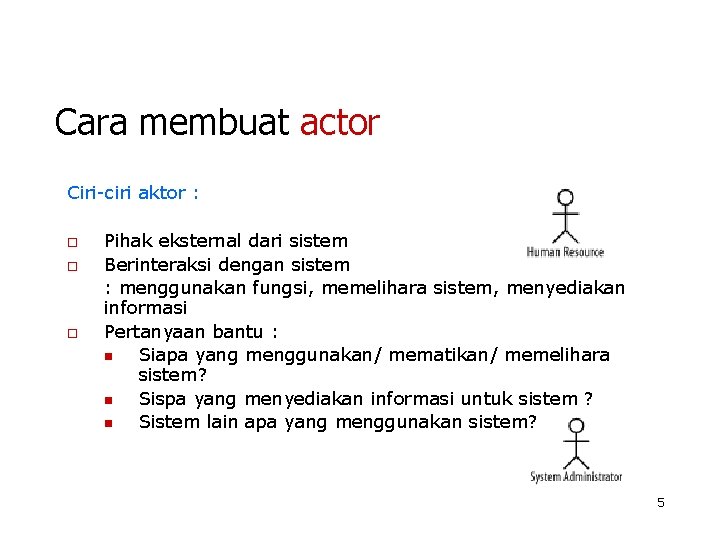

Cara membuat actor Ciri-ciri aktor : o o o Pihak eksternal dari sistem Berinteraksi dengan sistem : menggunakan fungsi, memelihara sistem, menyediakan informasi Pertanyaan bantu : n Siapa yang menggunakan/ mematikan/ memelihara sistem? n Sispa yang menyediakan informasi untuk sistem ? n Sistem lain apa yang menggunakan sistem? 5

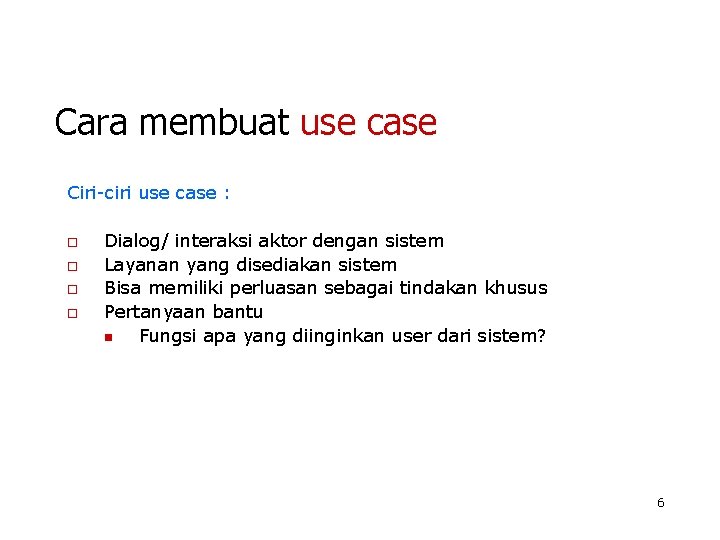

Cara membuat use case Ciri-ciri use case : o o Dialog/ interaksi aktor dengan sistem Layanan yang disediakan sistem Bisa memiliki perluasan sebagai tindakan khusus Pertanyaan bantu n Fungsi apa yang diinginkan user dari sistem? 6

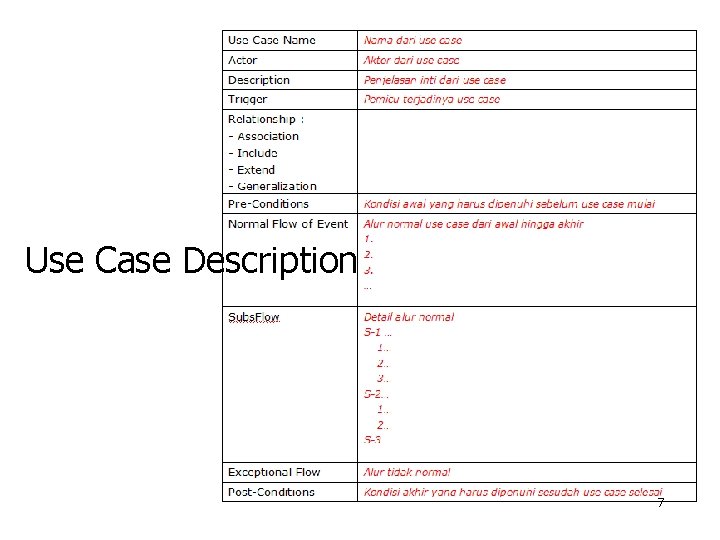

Use Case Description 7

Use Case Diagram (Mesin ATM) 8

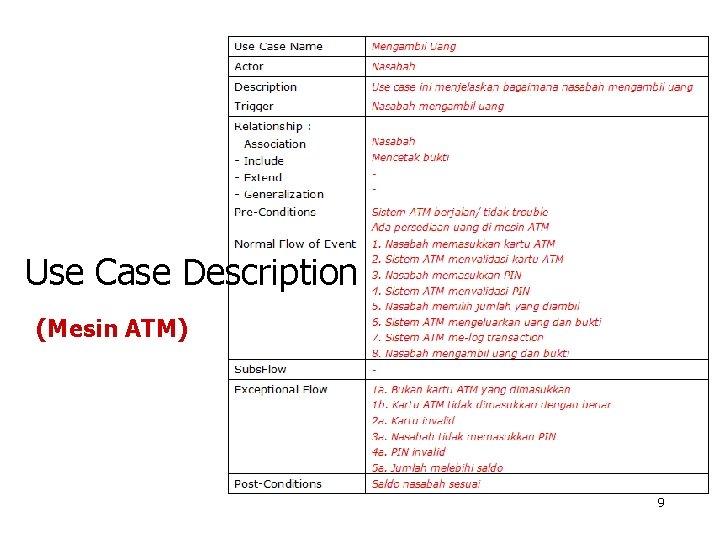

Use Case Description (Mesin ATM) 9

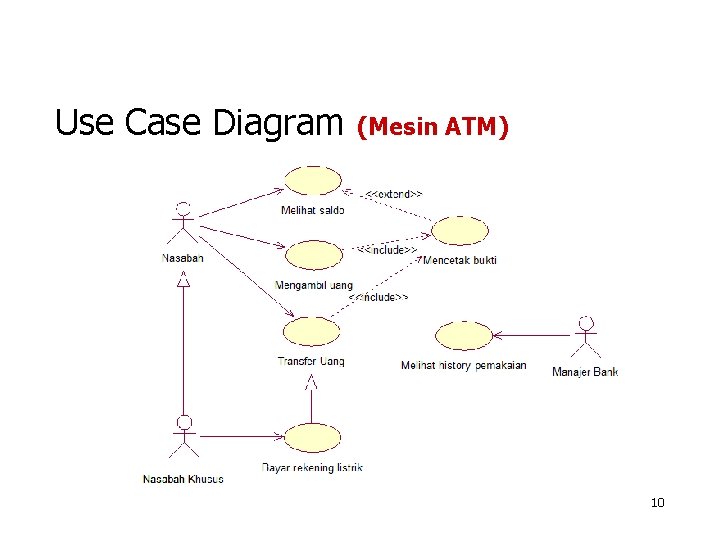

Use Case Diagram (Mesin ATM) 10

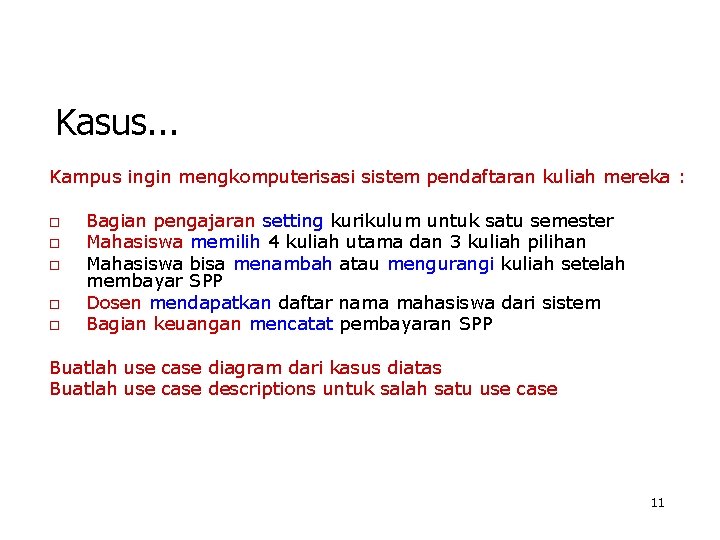

Kasus. . . Kampus ingin mengkomputerisasi sistem pendaftaran kuliah mereka : o o o Bagian pengajaran setting kurikulum untuk satu semester Mahasiswa memilih 4 kuliah utama dan 3 kuliah pilihan Mahasiswa bisa menambah atau mengurangi kuliah setelah membayar SPP Dosen mendapatkan daftar nama mahasiswa dari sistem Bagian keuangan mencatat pembayaran SPP Buatlah use case diagram dari kasus diatas Buatlah use case descriptions untuk salah satu use case 11

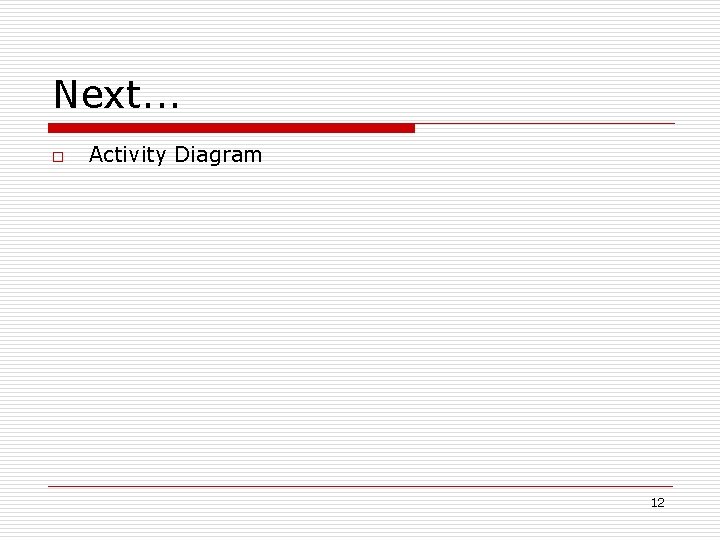

Next. . . o Activity Diagram 12
