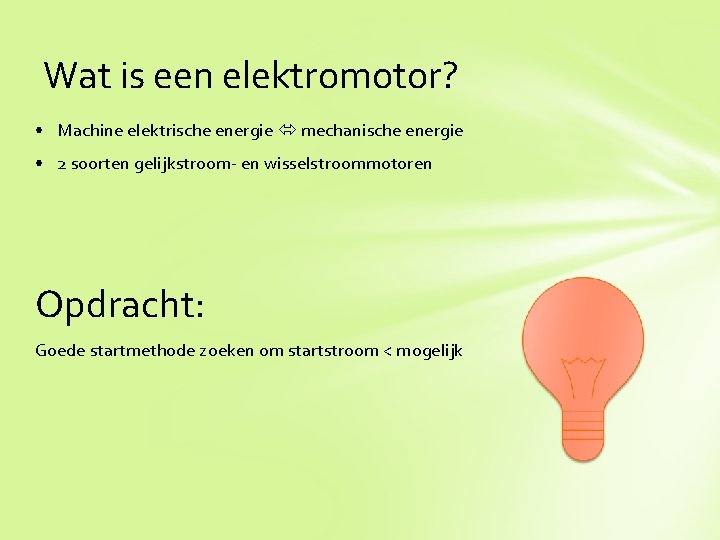

Wat is een elektromotor? • Machine elektrische energie mechanische energie • 2 soorten gelijkstroom- en wisselstroommotoren Opdracht: Goede startmethode zoeken om startstroom < mogelijk

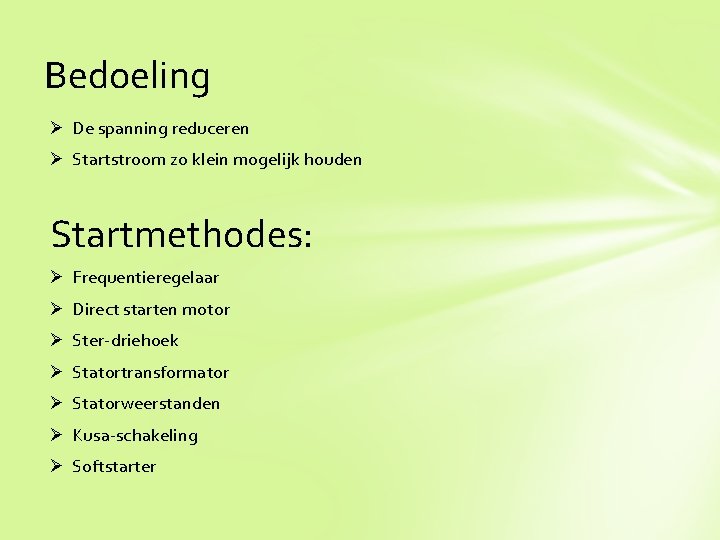

Bedoeling Ø De spanning reduceren Ø Startstroom zo klein mogelijk houden Startmethodes: Ø Frequentieregelaar Ø Direct starten motor Ø Ster-driehoek Ø Statortransformator Ø Statorweerstanden Ø Kusa-schakeling Ø Softstarter

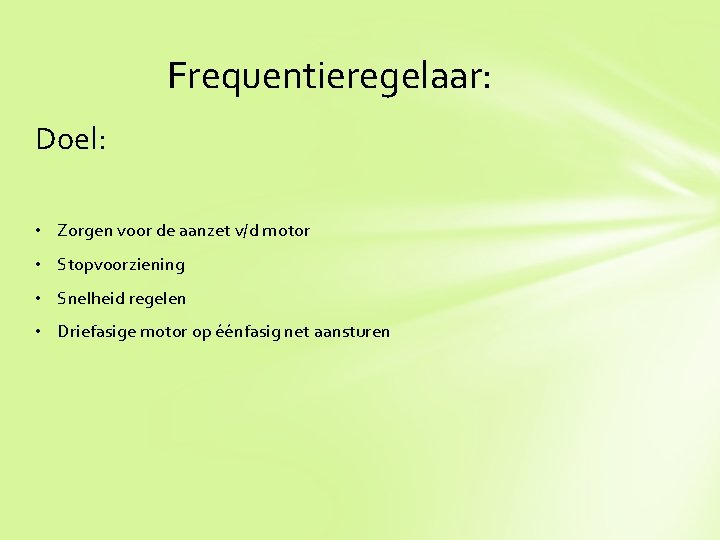

Frequentieregelaar: Doel: • Zorgen voor de aanzet v/d motor • Stopvoorziening • Snelheid regelen • Driefasige motor op éénfasig net aansturen

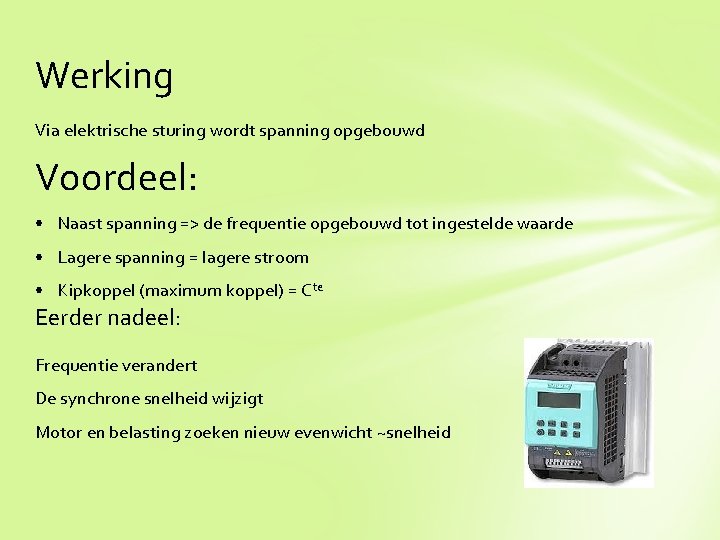

Werking Via elektrische sturing wordt spanning opgebouwd Voordeel: • Naast spanning => de frequentie opgebouwd tot ingestelde waarde • Lagere spanning = lagere stroom • Kipkoppel (maximum koppel) = C te Eerder nadeel: Frequentie verandert De synchrone snelheid wijzigt Motor en belasting zoeken nieuw evenwicht ~snelheid

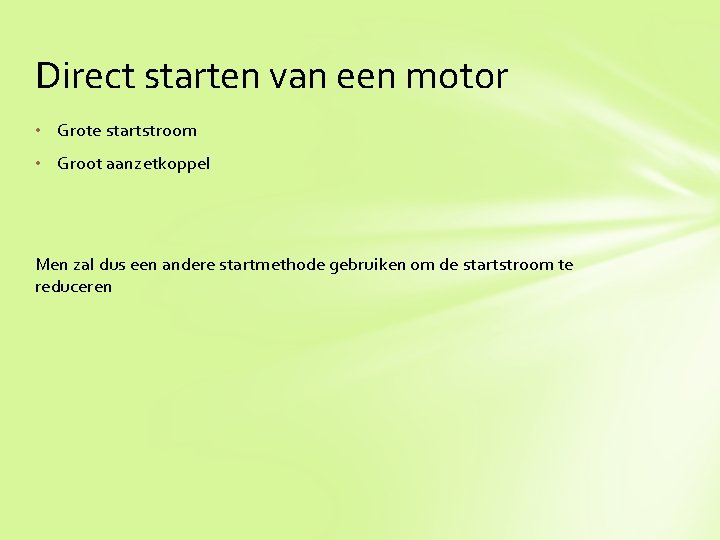

Direct starten van een motor • Grote startstroom • Groot aanzetkoppel Men zal dus een andere startmethode gebruiken om de startstroom te reduceren

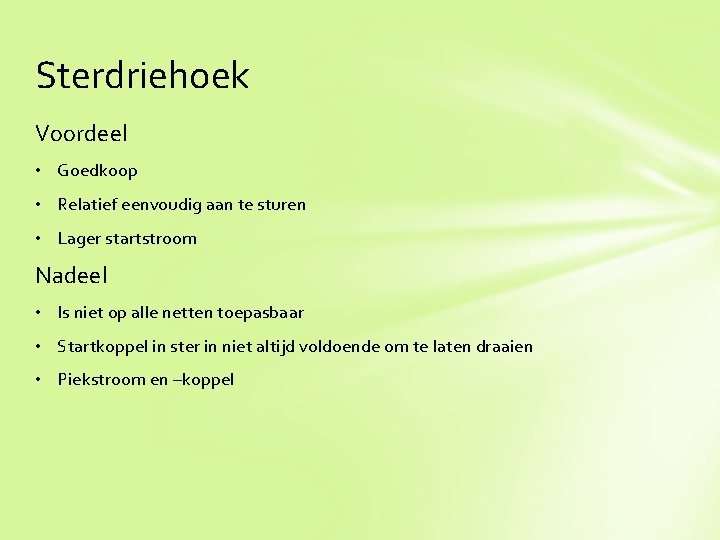

Sterdriehoek Voordeel • Goedkoop • Relatief eenvoudig aan te sturen • Lager startstroom Nadeel • Is niet op alle netten toepasbaar • Startkoppel in ster in niet altijd voldoende om te laten draaien • Piekstroom en –koppel

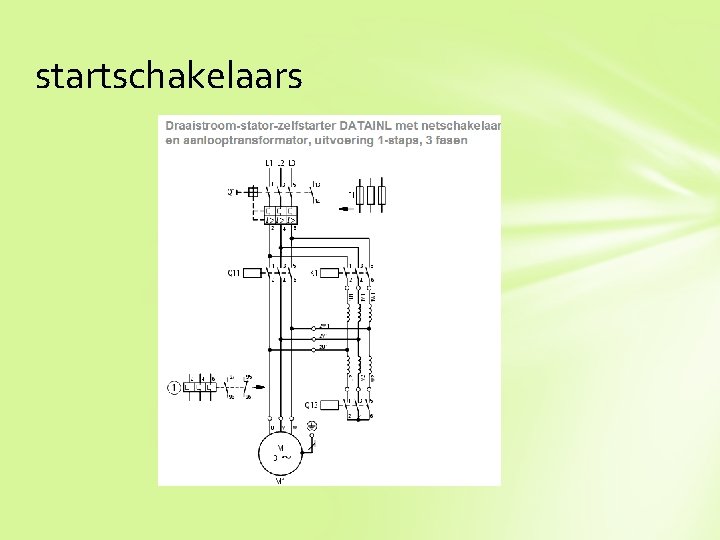

startschakelaars

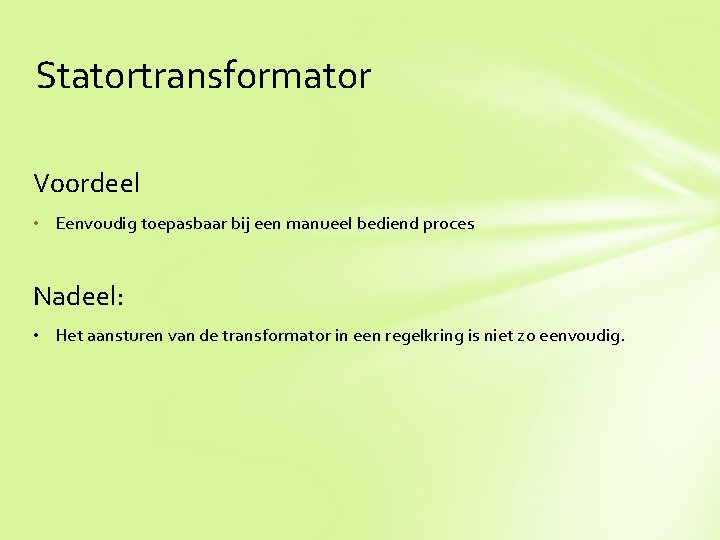

Statortransformator Voordeel • Eenvoudig toepasbaar bij een manueel bediend proces Nadeel: • Het aansturen van de transformator in een regelkring is niet zo eenvoudig.

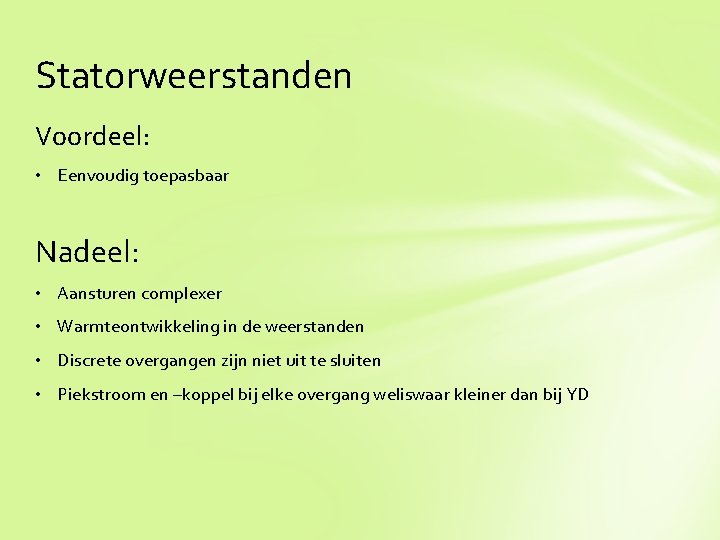

Statorweerstanden Voordeel: • Eenvoudig toepasbaar Nadeel: • Aansturen complexer • Warmteontwikkeling in de weerstanden • Discrete overgangen zijn niet uit te sluiten • Piekstroom en –koppel bij elke overgang weliswaar kleiner dan bij YD

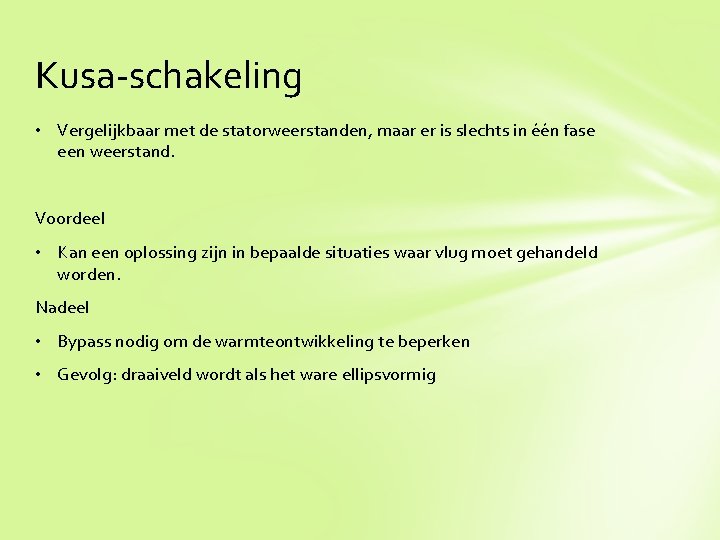

Kusa-schakeling • Vergelijkbaar met de statorweerstanden, maar er is slechts in één fase een weerstand. Voordeel • Kan een oplossing zijn in bepaalde situaties waar vlug moet gehandeld worden. Nadeel • Bypass nodig om de warmteontwikkeling te beperken • Gevolg: draaiveld wordt als het ware ellipsvormig

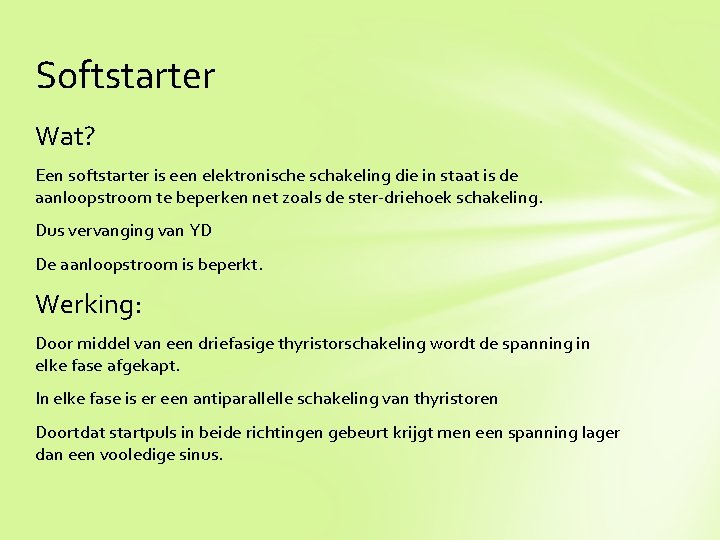

Softstarter Wat? Een softstarter is een elektronische schakeling die in staat is de aanloopstroom te beperken net zoals de ster-driehoek schakeling. Dus vervanging van YD De aanloopstroom is beperkt. Werking: Door middel van een driefasige thyristorschakeling wordt de spanning in elke fase afgekapt. In elke fase is er een antiparallelle schakeling van thyristoren Doortdat startpuls in beide richtingen gebeurt krijgt men een spanning lager dan een vooledige sinus.

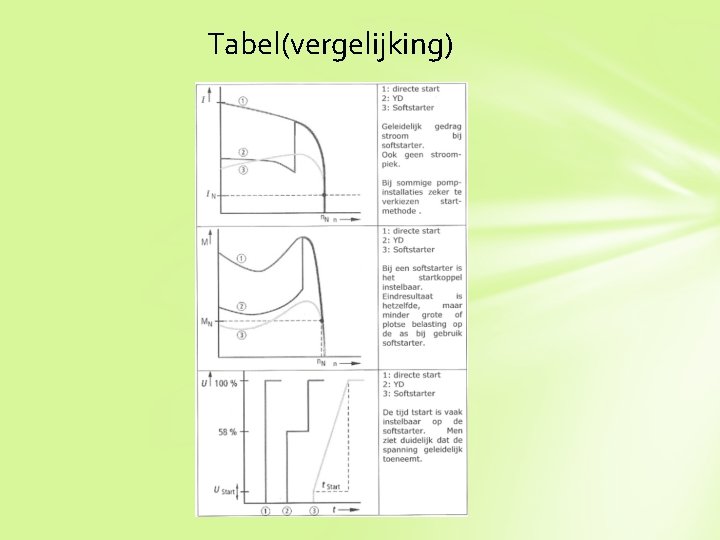

Tabel(vergelijking)

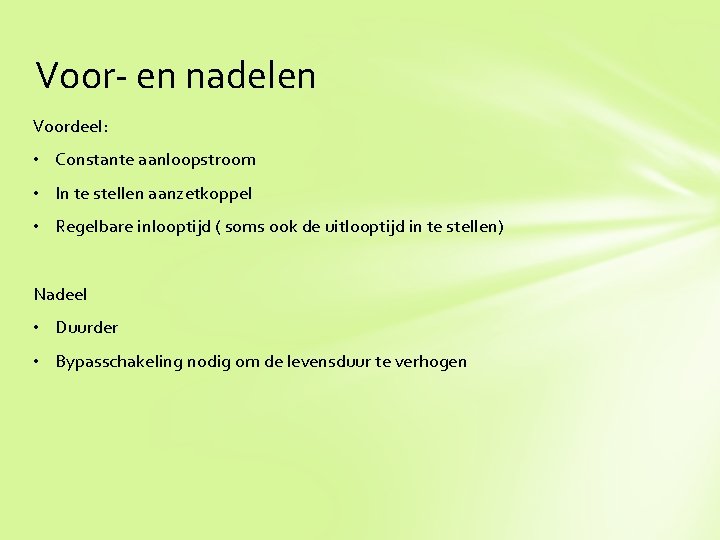

Voor- en nadelen Voordeel: • Constante aanloopstroom • In te stellen aanzetkoppel • Regelbare inlooptijd ( soms ook de uitlooptijd in te stellen) Nadeel • Duurder • Bypasschakeling nodig om de levensduur te verhogen
