Acquisition de données Systèmes d ’acquisition numérique de données physiques (température, tension, intensité, force, vitesse…)

Chaîne d ’acquisition • • • Capteur Mise en forme du signal analogique Convertisseur Analogique Numérique Traitement du signal numérique Exploitation du signal numérique

Chaîne d ’acquisition S action C tension F tension micro nombres U

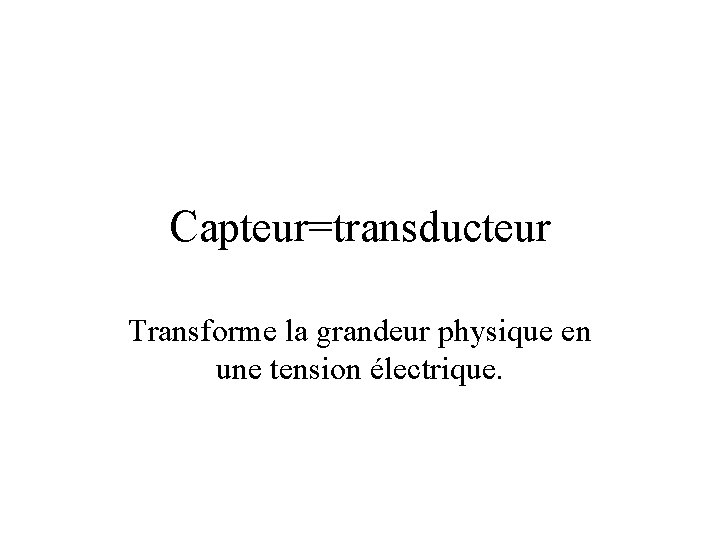

Capteur=transducteur Transforme la grandeur physique en une tension électrique.

Catégories de capteurs • • Température Force Déplacement Vitesse Accélération Pression Intensité

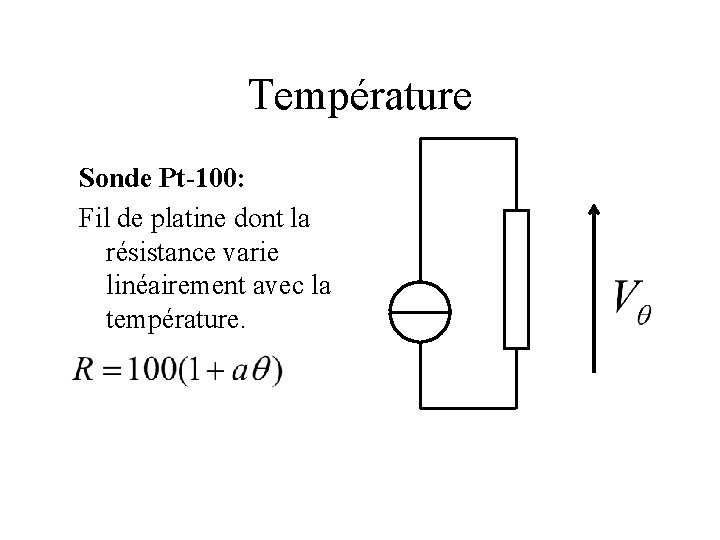

Température Sonde Pt-100: Fil de platine dont la résistance varie linéairement avec la température.

Température Thermistance (CTN): Résistance dont la valeur décroît rapidement avec la température. Non linéaire

Température Thermocouple: Constitué de deux soudures entre deux fils de métaux différents: • soudure froide S 1 • soudure chaude S 2 VA-VB=quelques m. V

Conditionnement du signal • Compatibilité électromagnétique – Blindage V 2 V 1 – Paire torsadée (entrée différentielle) V 2 V 1

Conditionnement du signal • Isolation galvanique: – Relais – Transformateur – Optocoupleur – Sonde de Hall

Conditionnement du signal • Filtrage: Atténuation des composantes inutiles du signal

Conditionnement du signal • Mise à l ’échelle du CAN – Réduction – Amplification Vin Vout

Conversion analogique->numérique • Vitesse d ’échantillonnage:

Conversion analogique->numérique • Précision de la conversion: N bits (8, 12, 16)

Traitement numérique du signal • Valeur moyenne: • Valeur maximale: • Valeur efficace:

Traitement numérique du signal • Mise en mémoire: – Tracé de courbe – Analyse spectrale

Exploitation des résultats • • Visualisation: Moniteur video Suivi: Imprimante Alarme Boucle de retour pour contrôle automatique
