ACQUE NERE E BIANCHE legami e problematiche tecniche

ACQUE NERE E BIANCHE: legami e problematiche tecniche e normative. La gestione delle acque reflue: gli aspetti critici tra normativa e progettazione. Serbatoi prefabbricati in cemento armato, dalle NTC 2008 alle NTC 2018. 6 giugno 2018 ® Fiorentini Engineering srl – Ravenna – Italia

Prefabbricazione (elementi monolitici) Un vero laboratorio di interscambio fra teoria e pratica Un’instancabile sinergia tra sperimentazione e applicazioni tecniche ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

Perché scegliere un serbatoio prefabbricato anziché realizzarlo in opera? - Velocità di installazione - Pulizia dei luoghi - Possibilità di collocazione anche in luoghi impervi - Non necessita della cura di getti in opera né di manodopera specializzata in situ ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

Un elemento prefabbricato è più conveniente economicamente includendo anche i costi di: - trasporto - messa in opera - progettazione specializzata ® Fiorentini Engineering srl – Ravenna – Italia

Caratteristiche di un serbatoio prefabbricato: - resistenza - tenuta - durabilità ottenute prestando grande attenzione alla bontà dei conglomerati cementizi: - resistenza meccanica - classe di esposizione messa in opera specialistica delle armature: - cura degli ancoraggi - dettagli costruttivi ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento Legge n. 1086 del 05/11/1971 e relativi Decreti Ministeriali attuativi Norme DIN (Deutsches Institut Für Normung) riconosciute dal governo tedesco dal 1975 Leonhardt/Mönnig (Vol. II e III) ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento Decreto Ministeriale del 03/12/1987 Norme tecniche per la progettazione, esecuzione e collaudo delle costruzioni prefabbricate. entrato in vigore l’ 08/11/1989 Circolare n. 31104 del 16/03/1989 Istruzioni in merito alle norme tecniche per la progettazione, esecuzione e collaudo delle costruzioni prefabbricate. ® Fiorentini Engineering srl – Ravenna – Italia

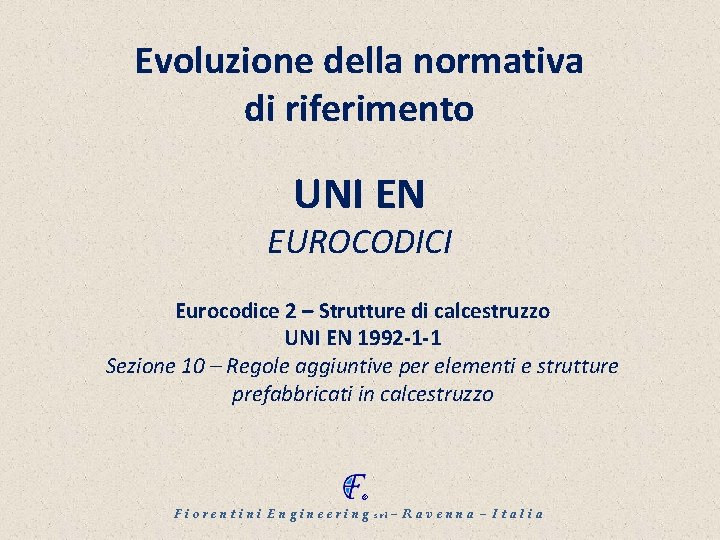

Evoluzione della normativa di riferimento UNI EN EUROCODICI Eurocodice 2 – Strutture di calcestruzzo UNI EN 1992 -1 -1 Sezione 10 – Regole aggiuntive per elementi e strutture prefabbricati in calcestruzzo ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento NTC 2008 Norme Tecniche per le Costruzioni D. M. del 14/01/2008 Circolare n. 617 del 02/02/2009 C. S. LL. PP. Istruzioni per l’applicazione delle “Nuove Norme Tecniche per le Costruzioni” ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento NTC 2018 Norme Tecniche per le Costruzioni D. M. del 17/01/2018 (in vigore dal 22/03/2018) Attualmente siamo in attesa della pubblicazione delle Istruzioni in merito alle Norme Tecniche ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento NTC 2018 Norme Tecniche per le Costruzioni D. M. del 17/01/2018 4 – Costruzioni civili e industriali 4. 1 – Costruzioni di calcestruzzo 4. 1. 10 – Norme ulteriori per le strutture prefabbricate I capitoli sono corrispondenti a quelli riportati nelle NTC 2008 ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento NTC 2018 Norme Tecniche per le Costruzioni D. M. del 17/01/2018 7 – Progettazione per azioni sismiche 7. 4 – Costruzioni di calcestruzzo 7. 4. 5 – Costruzioni con struttura prefabbricata I capitoli sono corrispondenti a quelli riportati nelle NTC 2008 ® Fiorentini Engineering srl – Ravenna – Italia

Evoluzione della normativa di riferimento NTC 2018 Norme Tecniche per le Costruzioni D. M. del 17/01/2018 11 – Materiali e prodotti per uso strutturale 11. 8 – Componenti prefabbricati in c. a. e c. a. p. I capitoli sono corrispondenti a quelli riportati nelle NTC 2008 ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

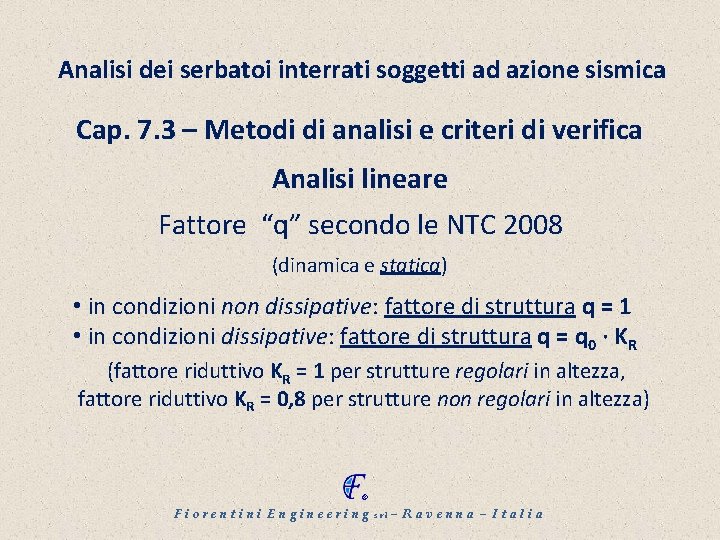

Analisi dei serbatoi interrati soggetti ad azione sismica Cap. 7. 3 – Metodi di analisi e criteri di verifica Analisi lineare Fattore “q” secondo le NTC 2008 (dinamica e statica) • in condizioni non dissipative: fattore di struttura q = 1 • in condizioni dissipative: fattore di struttura q = q 0 · KR (fattore riduttivo KR = 1 per strutture regolari in altezza, fattore riduttivo KR = 0, 8 per strutture non regolari in altezza) ® Fiorentini Engineering srl – Ravenna – Italia

Analisi dei serbatoi interrati soggetti ad azione sismica Cap. 7. 3 – Metodi di analisi e criteri di verifica Analisi lineare Fattore “q” secondo le NTC 2018 • in condizioni non dissipative: fattore di comportamento: Stato limite Lineare (Dinamica e Statica) Non Dissipativo SLE SLU SLO q = 1, 0 1 q. ND = 2/3 q. CD”B” 1, 5 SLD q 1, 5 q. CD”B” vedi Tab. 7. 3. II SLV q 1, 5 Tab. 7. 3. I ® Fiorentini Engineering srl – Ravenna – Italia [7. 3. 2]

Analisi dei serbatoi interrati soggetti ad azione sismica Cap. 7. 3 – Metodi di analisi e criteri di verifica Analisi lineare Fattore “q” secondo le NTC 2018 • in condizioni dissipative: fattore di comportamento: Stato limite Limite superiore allo SLV Lineare (Dinamica e Statica) qlim = q 0 · KR Dissipativo SLE SLU SLO q = 1, 0 SLD q 1, 5 vedi Tab 7. 3. II SLV q 1, 5 [7. 3. 1] Fattore riduttivo KR = 1 per strutture regolari in altezza, KR = 0, 8 per strutture non regolari in altezza Tab. 7. 3. I ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

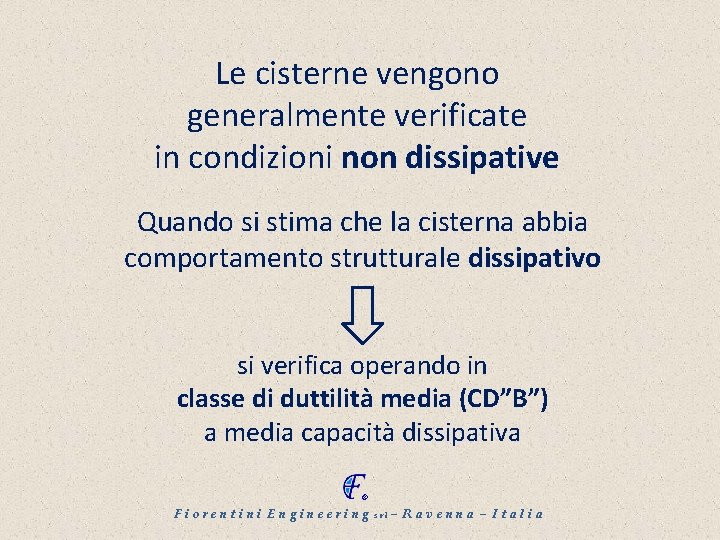

Le cisterne vengono generalmente verificate in condizioni non dissipative Quando si stima che la cisterna abbia comportamento strutturale dissipativo si verifica operando in classe di duttilità media (CD”B”) a media capacità dissipativa ® Fiorentini Engineering srl – Ravenna – Italia

Valore di q 0 per strutture prefabbricate in riferimento alla tipologia strutturale, la cisterna è considerata come struttura monolitica a cella NTC 2018 7. 4. 5 – Costruzioni con struttura prefabbricata 7. 4. 5. 1 – Tipologie strutturali e fattori di comportamento q 0 Tipologia CD”A” CD”B” Strutture a pannelli 4. 0 αu /α 1 3. 0 Strutture monolitiche a cella 3. 0 2. 0 Strutture con pilastri incastrati e orizzontamenti incernierati 3. 5 2. 5 Cap. 7. 3. 1 – Tabella 7. 3. II – Valore di q 0 per strutture prefabbricate I valori sono corrispondenti a quelli riportati nelle NTC 2008 ® Fiorentini Engineering srl – Ravenna – Italia

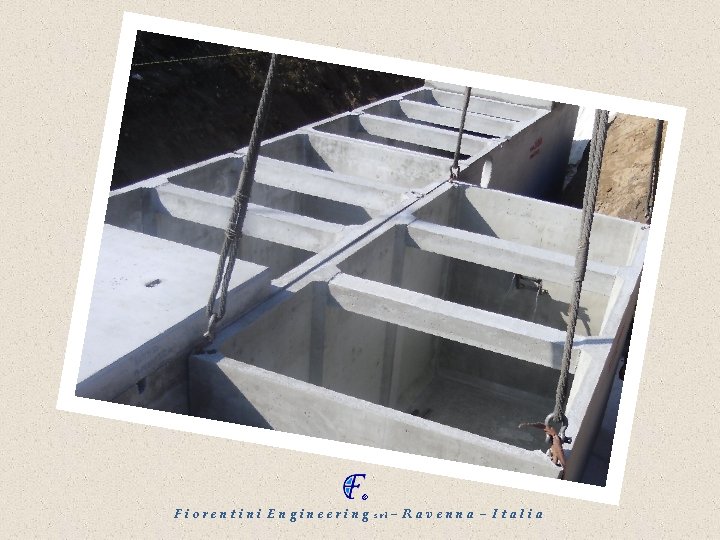

Spessori minimi delle pareti Per trasporto e messa in opera è necessario che le pareti, compatibilmente con la resistenza e la tenuta, siano più sottili possibile. Per le pareti più snelle si realizzano nei raccordi smussi d’angolo. Per le specchiature più ampie vengono inserite nervature verticali e travi trasversali di vincolo. ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

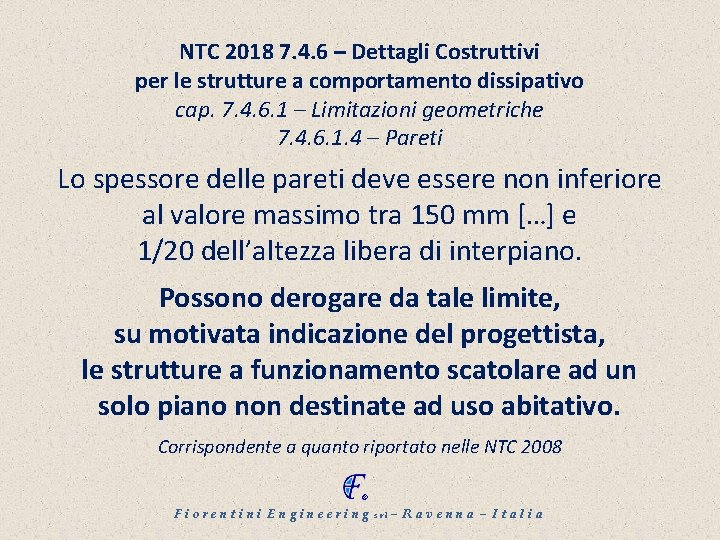

NTC 2018 7. 4. 6 – Dettagli Costruttivi per le strutture a comportamento dissipativo cap. 7. 4. 6. 1 – Limitazioni geometriche 7. 4. 6. 1. 4 – Pareti Lo spessore delle pareti deve essere non inferiore al valore massimo tra 150 mm […] e 1/20 dell’altezza libera di interpiano. Possono derogare da tale limite, su motivata indicazione del progettista, le strutture a funzionamento scatolare ad un solo piano non destinate ad uso abitativo. Corrispondente a quanto riportato nelle NTC 2008 ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

Dettagli costruttivi e zone dissipative NTC 2018 7. 4 – Costruzioni di calcestruzzo 7. 4. 6 – Dettagli costruttivi per le strutture a comportamento dissipativo 7. 4. 6. 2 – Limitazioni di armatura 7. 4. 6. 2. 4 – Pareti Occorre rispettare la prescrizione della doppia armatura e le specifiche dei diametri e del numero di tondini. Nelle pareti devono essere realizzate zone dissipative negli elementi di bordo (nel rispetto dei parametri normativi). ® Fiorentini Engineering srl – Ravenna – Italia

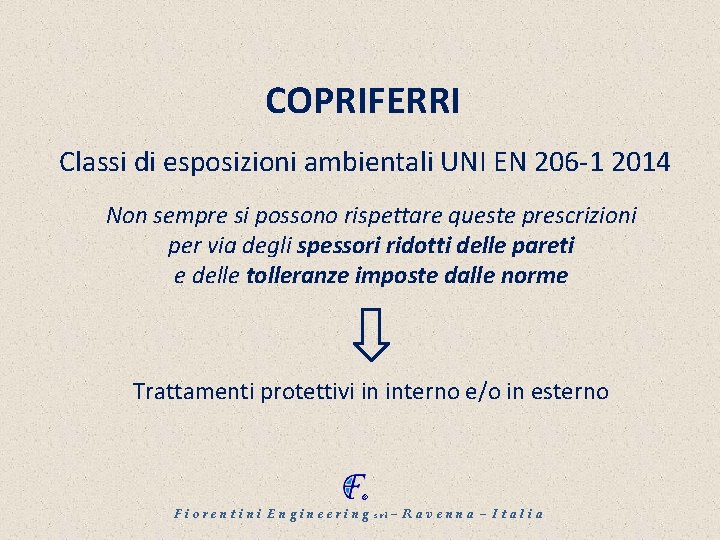

COPRIFERRI Classi di esposizioni ambientali UNI EN 206 -1 2014 Non sempre si possono rispettare queste prescrizioni per via degli spessori ridotti delle pareti e delle tolleranze imposte dalle norme Trattamenti protettivi in interno e/o in esterno ® Fiorentini Engineering srl – Ravenna – Italia

® Fiorentini Engineering srl – Ravenna – Italia

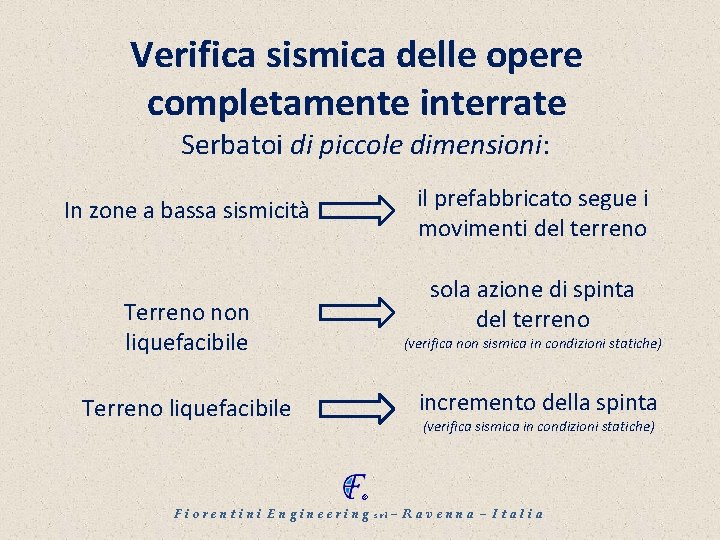

Verifica sismica delle opere completamente interrate Serbatoi di piccole dimensioni: il prefabbricato segue i movimenti del terreno In zone a bassa sismicità sola azione di spinta del terreno Terreno non liquefacibile (verifica non sismica in condizioni statiche) incremento della spinta Terreno liquefacibile (verifica sismica in condizioni statiche) ® Fiorentini Engineering srl – Ravenna – Italia

Verifica sismica delle opere completamente interrate Serbatoi di grandi dimensioni: In zone a bassa sismicità Si opera in condizioni NON dissipative In zone ad alta sismicità Generalmente si opera in condizioni dissipative Prefabbricatore estremamente qualificato Verifica molto severa dei serbatoi (ex NTC 2008/2018) ® Fiorentini Engineering srl – Ravenna – Italia

Verifica sismica delle opere completamente interrate Serbatoi di grandi dimensioni: Teoria di Wood o di Mononobe-Okabe In zone ad alta sismicità (da applicare anche per le cisterne di dimensioni ridotte) (metodi pseudo-statici) Azione prodotta dalla spinta passiva del terreno sulla parete opposta del manufatto Necessaria la rottura del terreno e lo spostamento differenziato del manufatto ® Fiorentini Engineering srl – Ravenna – Italia

Fondamentale è la stretta collaborazione fra prefabbricatore e strutturista con il valido ed insostituibile supporto della figura del geologo unico vero presupposto per ottenere un prodotto di elevata qualità ® Fiorentini Engineering srl – Ravenna – Italia

Ringraziamenti Serbatoi prefabbricati in cemento armato, dalle NTC 2008 alle NTC 2018. 6 giugno 2018 Relatore: Ing. Francesca Fiorentini Correlatori: Dott. ssa Lucia Zauli Dott. ssa Maria Chiara Paperetti ® Fiorentini Engineering srl – Ravenna – Italia
