ACOTACIONES EN DIBUJO MECÁNICO IRAM 4513 ISO 129 Apunte de Cátedra Autor: Prof. Gabriel Defranco Con matrerial tomado de http: //www. educacionplastica. net/ Fernando Ortiz de Lejarazu y de Ingeniería gráfica y diseño Jesús Félez Mindán M. ª Luisa Martínez Muneta [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

Instrucciones: algunas diapositivas tienen animaciones paso a paso. Tanto para pasar a una nueva diapositiva como para avanzar cada paso de la animación debe usarse la rueda del ratón o la flecha hacia abajo [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

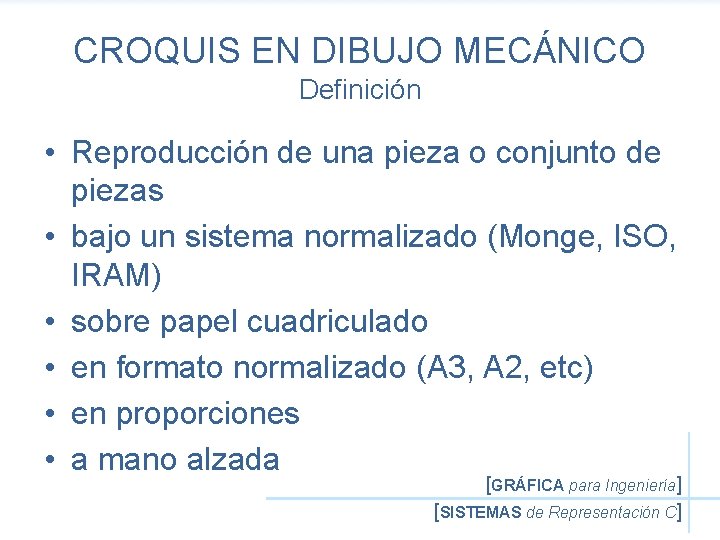

CROQUIS EN DIBUJO MECÁNICO Definición • Reproducción de una pieza o conjunto de piezas • bajo un sistema normalizado (Monge, ISO, IRAM) • sobre papel cuadriculado • en formato normalizado (A 3, A 2, etc) • en proporciones • a mano alzada [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

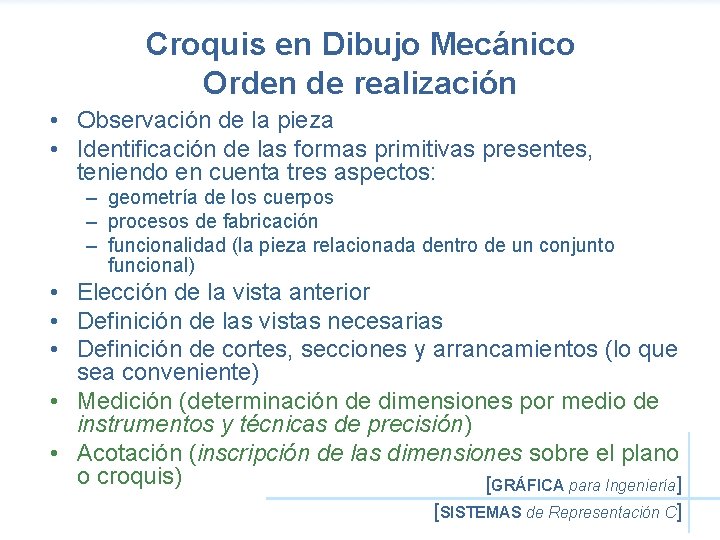

Croquis en Dibujo Mecánico Orden de realización • Observación de la pieza • Identificación de las formas primitivas presentes, teniendo en cuenta tres aspectos: – geometría de los cuerpos – procesos de fabricación – funcionalidad (la pieza relacionada dentro de un conjunto funcional) • Elección de la vista anterior • Definición de las vistas necesarias • Definición de cortes, secciones y arrancamientos (lo que sea conveniente) • Medición (determinación de dimensiones por medio de instrumentos y técnicas de precisión) • Acotación (inscripción de las dimensiones sobre el plano o croquis) [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

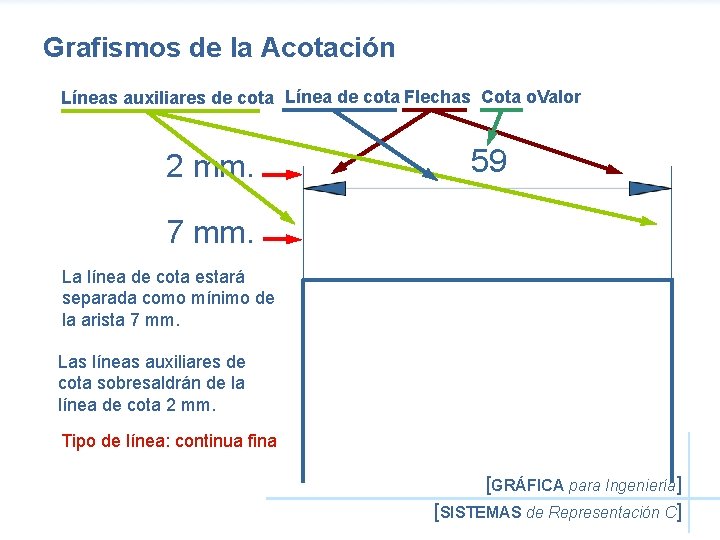

Grafismos de la Acotación Líneas auxiliares de cota Línea de cota Flechas Cota o. Valor 2 mm. 59 7 mm. La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm. Tipo de línea: continua fina [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

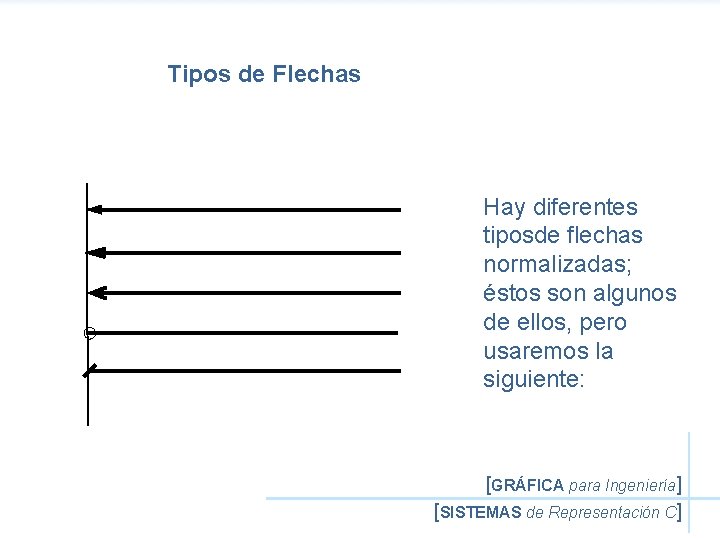

Tipos de Flechas Hay diferentes tiposde flechas normalizadas; éstos son algunos de ellos, pero usaremos la siguiente: [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

Flecha Normalizada IRAM [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

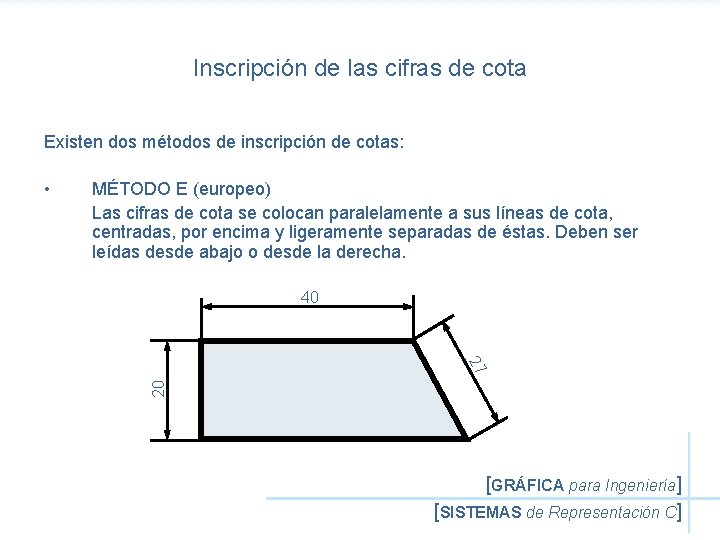

Inscripción de las cifras de cota Existen dos métodos de inscripción de cotas: MÉTODO E (europeo) Las cifras de cota se colocan paralelamente a sus líneas de cota, centradas, por encima y ligeramente separadas de éstas. Deben ser leídas desde abajo o desde la derecha. 40 27 20 • [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

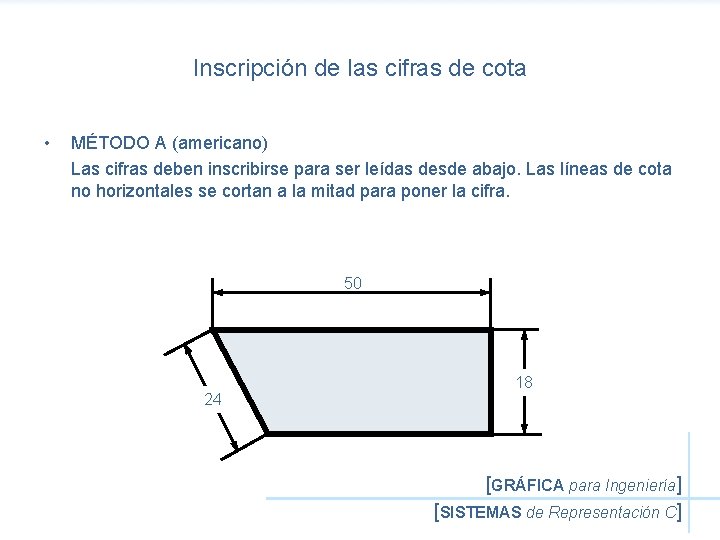

Inscripción de las cifras de cota • MÉTODO A (americano) Las cifras deben inscribirse para ser leídas desde abajo. Las líneas de cota no horizontales se cortan a la mitad para poner la cifra. 50 24 18 [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

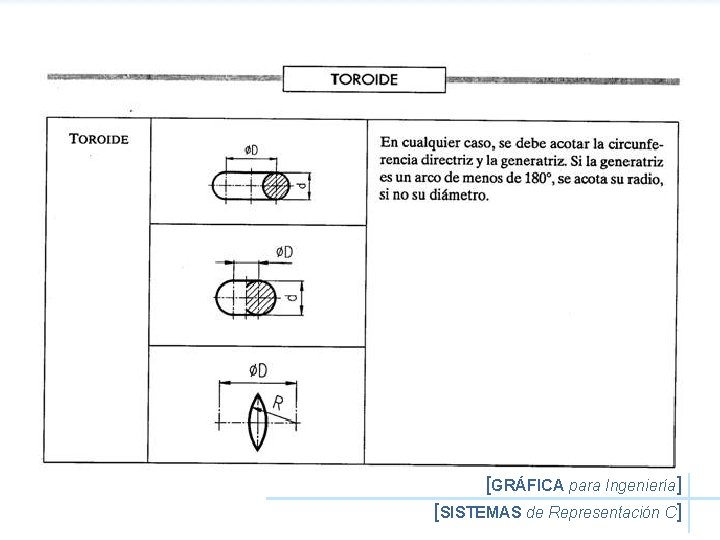

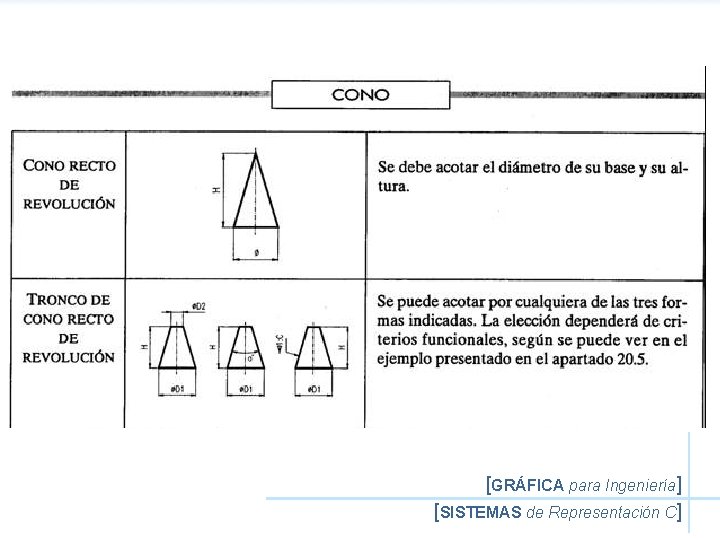

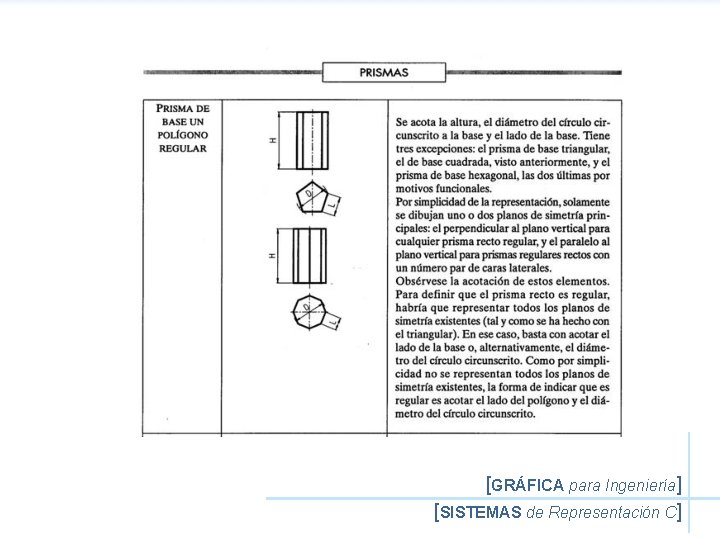

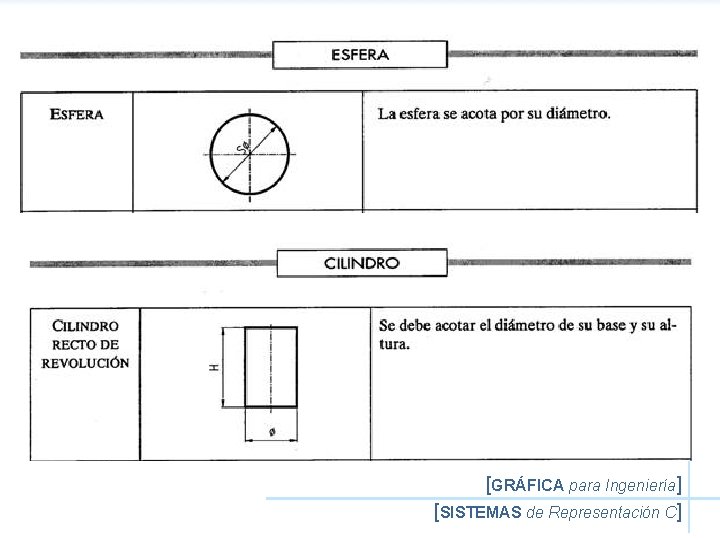

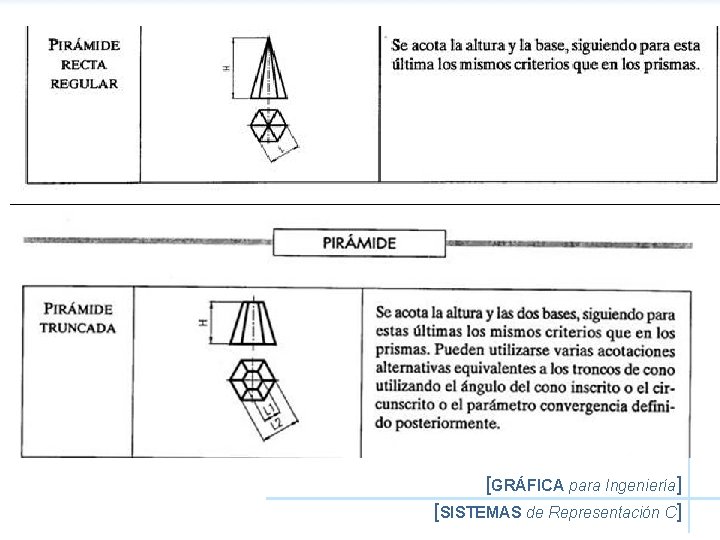

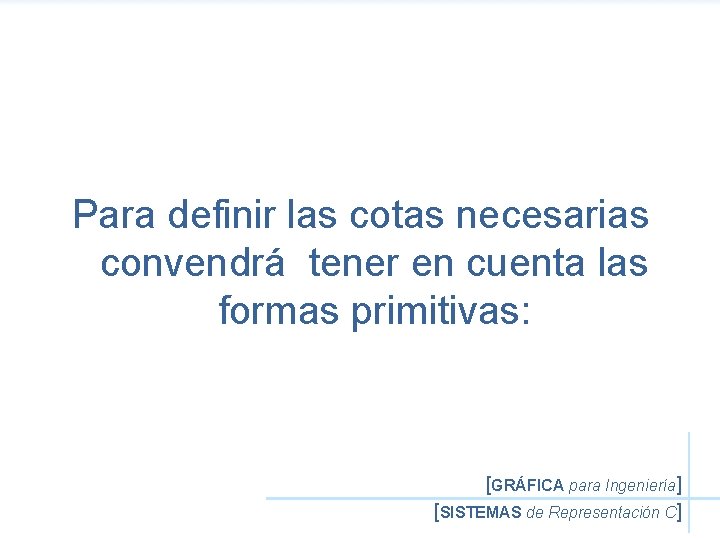

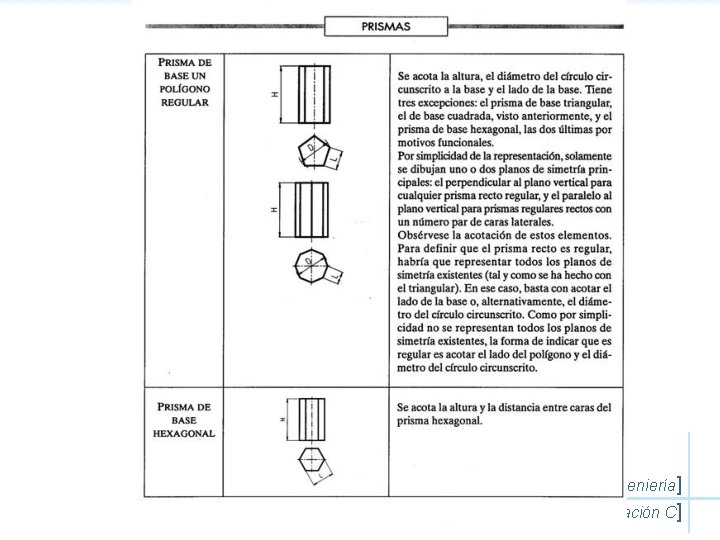

Para definir las cotas necesarias convendrá tener en cuenta las formas primitivas: [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

[GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

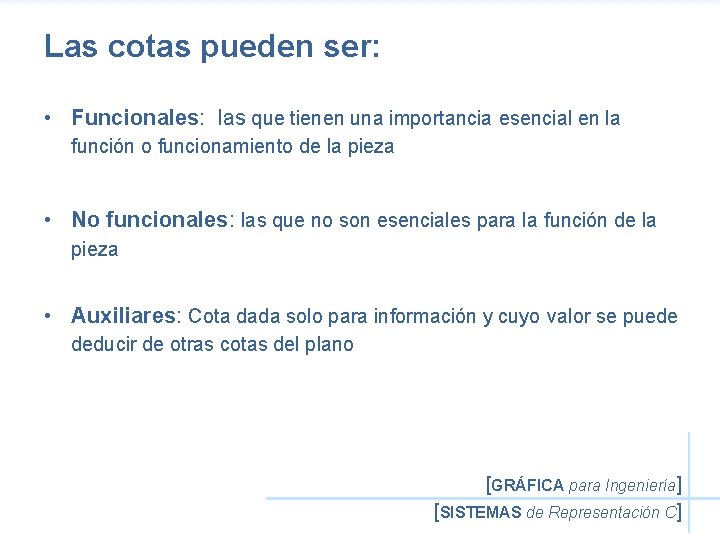

Las cotas pueden ser: • Funcionales: las que tienen una importancia esencial en la función o funcionamiento de la pieza • No funcionales: las que no son esenciales para la función de la pieza • Auxiliares: Cota dada solo para información y cuyo valor se puede deducir de otras cotas del plano [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

DEPARALELO AUMENTO EN EN SERIE O INCREMENTOS Tipos de Acotación 150 420 270 640 420 150 220 [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

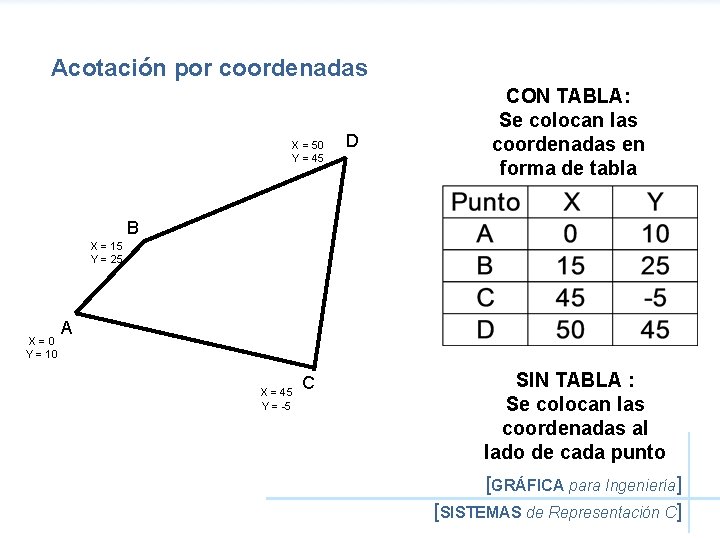

Acotación por coordenadas X = 50 Y = 45 D CON TABLA: Se colocan las coordenadas en forma de tabla B X = 15 Y = 25 X=0 Y = 10 A X = 45 Y = -5 C SIN TABLA : Se colocan las coordenadas al lado de cada punto [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

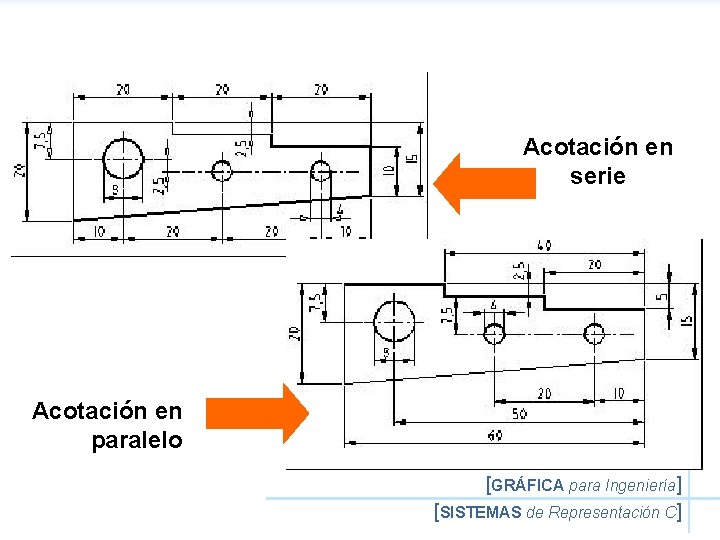

Acotación en serie Acotación en paralelo [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

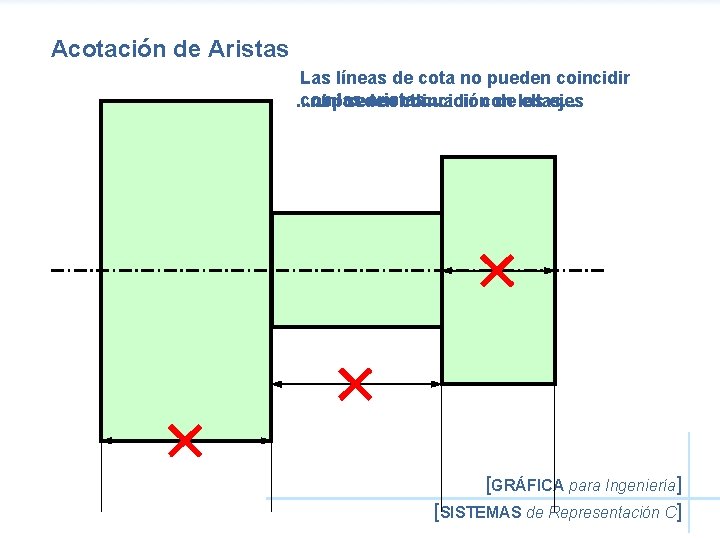

Acotación de Aristas Las líneas de cota no pueden coincidir con las. . . ni pueden seraristas. . . continuación coincidir con de los ellas. . . ejes [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

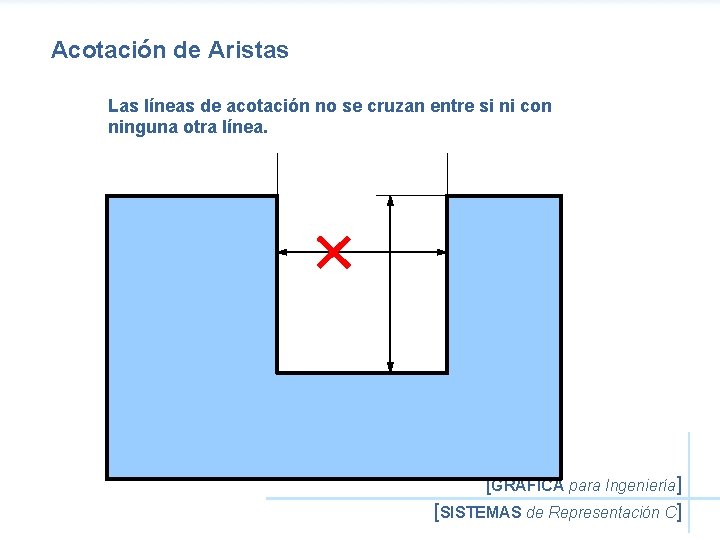

Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

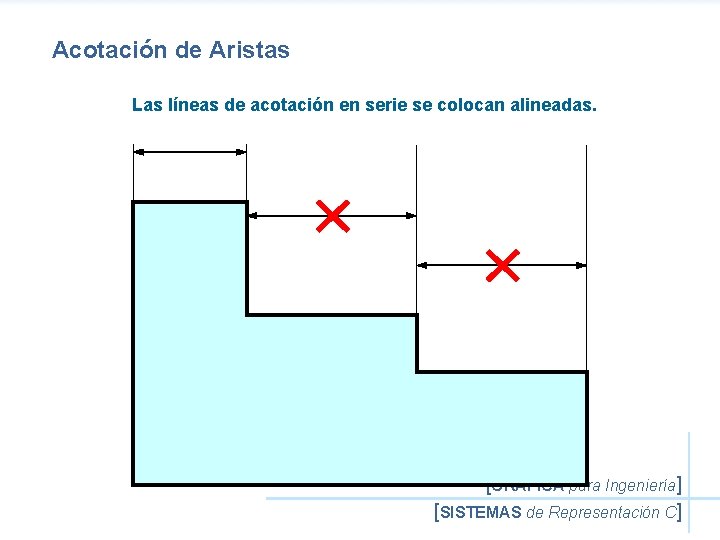

Acotación de Aristas Las líneas de acotación en serie se colocan alineadas. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

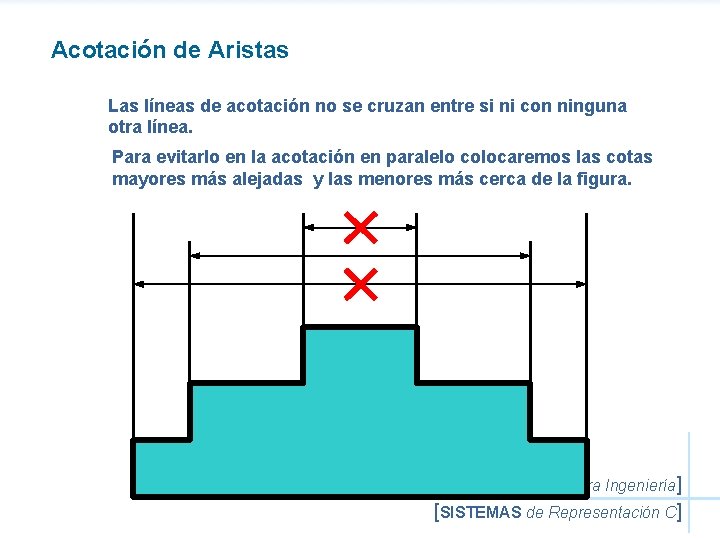

Acotación de Aristas Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

Acotación de Aristas quedan muy Si. . . y laslas flechas cifrasno se se sacarán pueden con sacar una línea Si Si la las cifraflechas de cota tiene poco juntasse secolocará sacan fuera de alas de referencia se sustituyen manteniendo por un punto. . . su espacio fuera, la afuera líneas auxiliares dirección. derecha 45 156 35 50 [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

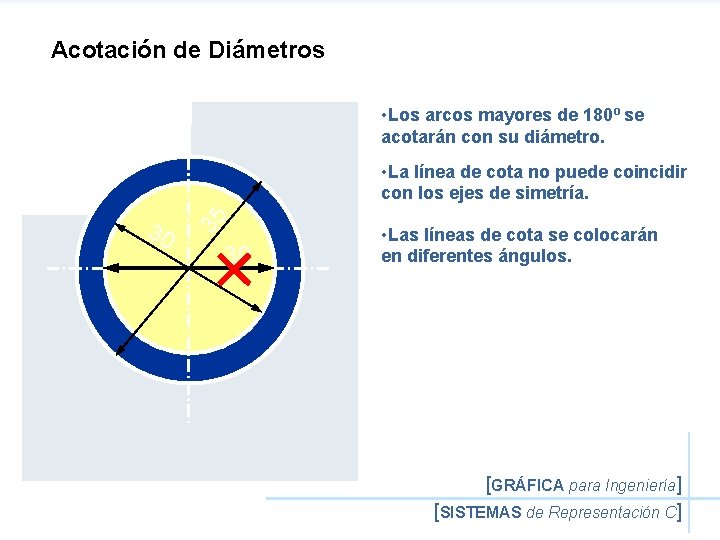

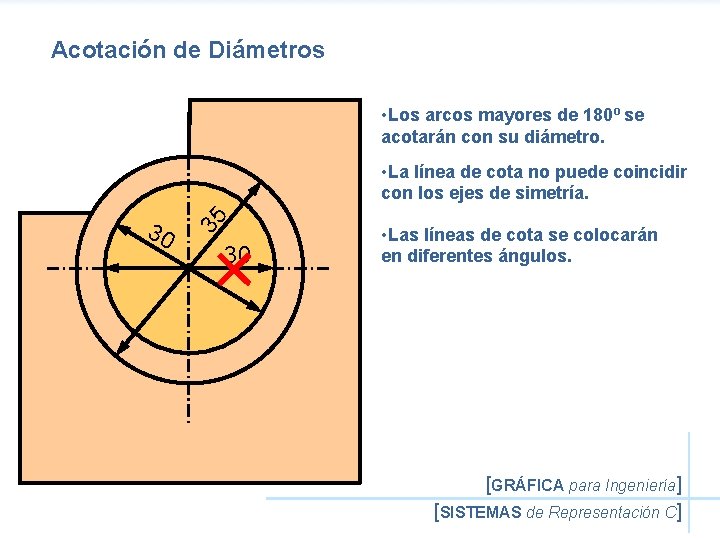

Acotación de Diámetros • Los arcos mayores de 180º se acotarán con su diámetro. 30 35 • La línea de cota no puede coincidir con los ejes de simetría. 30 • Las líneas de cota se colocarán en diferentes ángulos. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

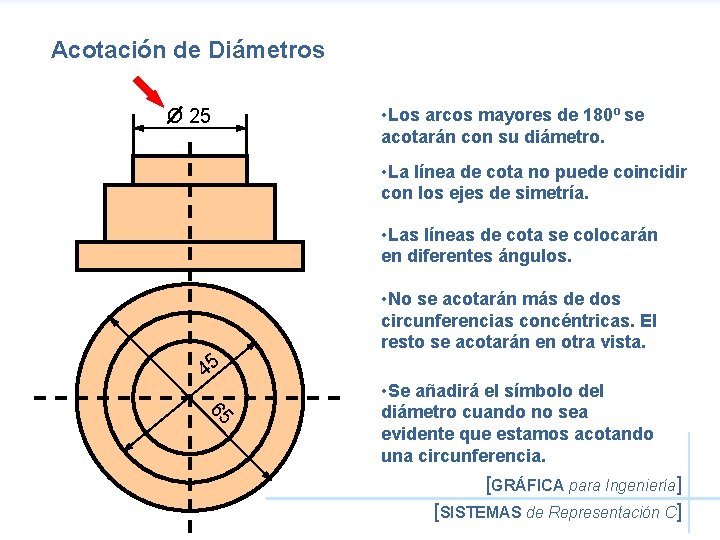

Acotación de Diámetros O 25 • Los arcos mayores de 180º se acotarán con su diámetro. • La línea de cota no puede coincidir con los ejes de simetría. • Las líneas de cota se colocarán en diferentes ángulos. 45 65 • No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. • Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

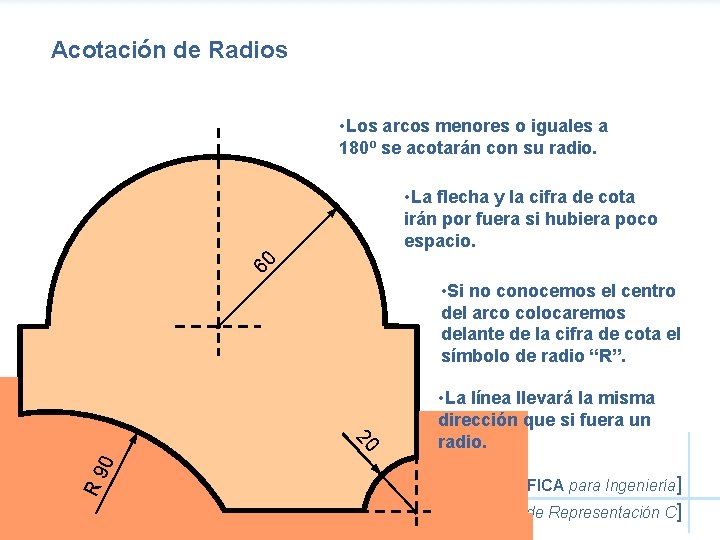

Acotación de Radios • Los arcos menores o iguales a 180º se acotarán con su radio. 60 • La flecha y la cifra de cota irán por fuera si hubiera poco espacio. • Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo de radio “R”. R 9 0 20 • La línea llevará la misma dirección que si fuera un radio. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

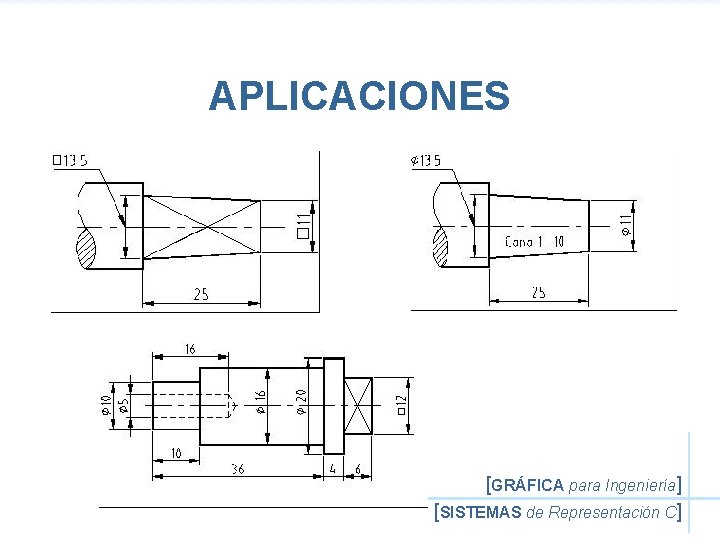

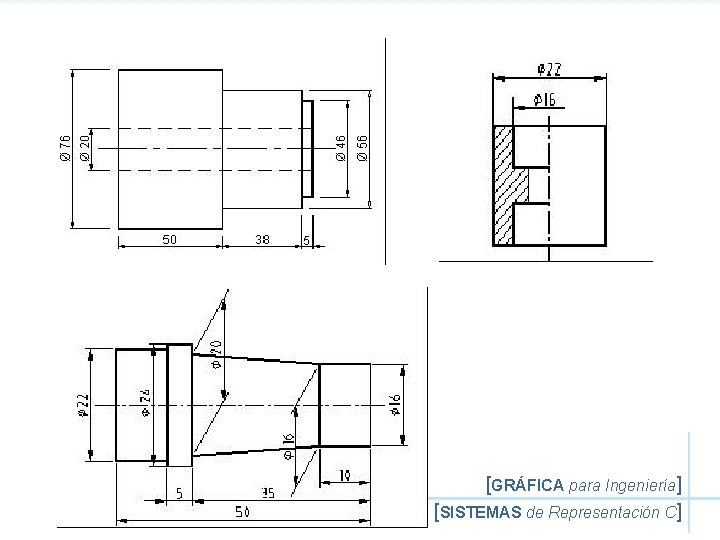

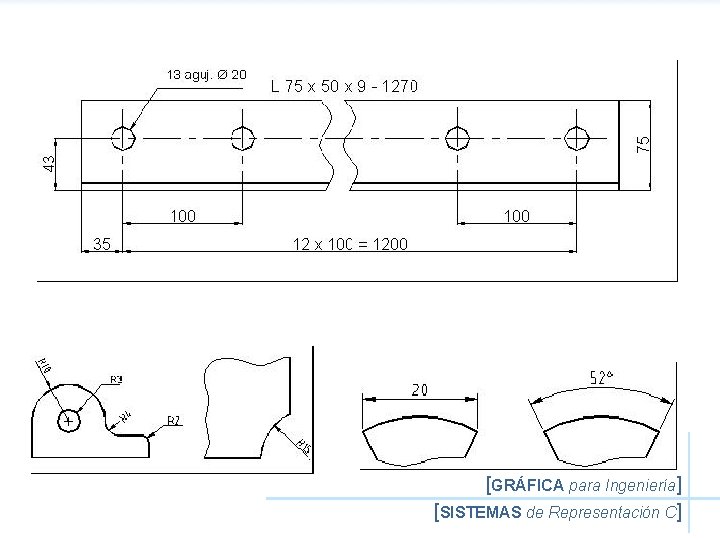

APLICACIONES [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

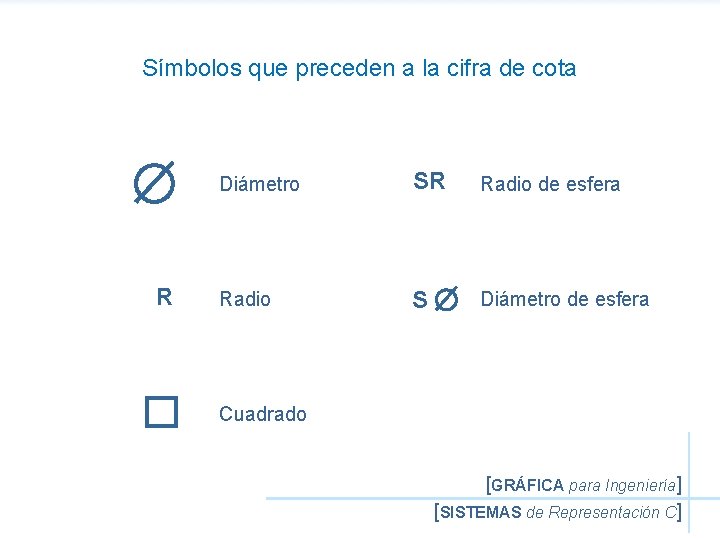

Símbolos que preceden a la cifra de cota R Diámetro SR Radio de esfera Radio S Diámetro de esfera Cuadrado [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

[GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

Indicaciones especiales: Arcos, cuerdas y ángulos 60º 105 100 Al acotar ángulos sesepone la Para acotar el arco, pone • Para acotar las cuerdas, misma linea de cota queencima para los una linea de cota como de la linea de cota se ponelalaque arcos y se pone cuantos muestra imagen congrados la longitud de lalacuerda abarca el longitud delángulo arco [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

Acotación de Diámetros • Los arcos mayores de 180º se acotarán con su diámetro. 30 35 • La línea de cota no puede coincidir con los ejes de simetría. 30 • Las líneas de cota se colocarán en diferentes ángulos. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

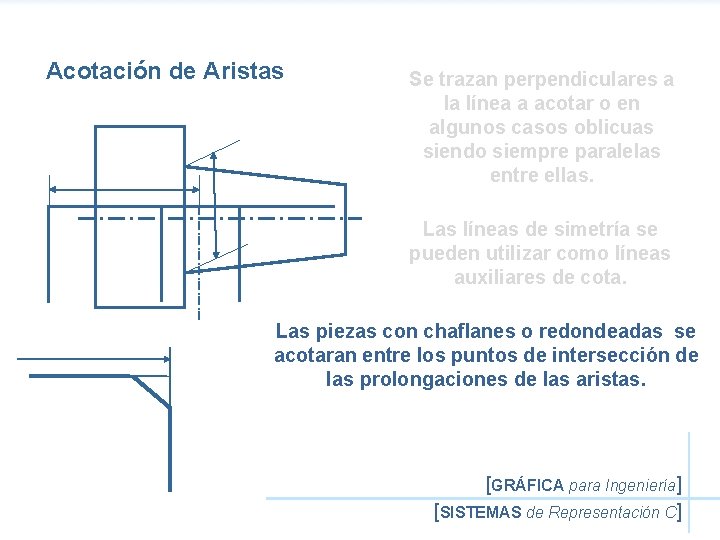

Acotación de Aristas Se trazan perpendiculares a la línea a acotar o en algunos casos oblicuas siendo siempre paralelas entre ellas. Las líneas de simetría se pueden utilizar como líneas auxiliares de cota. Las piezas con chaflanes o redondeadas se acotaran entre los puntos de intersección de las prolongaciones de las aristas. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]

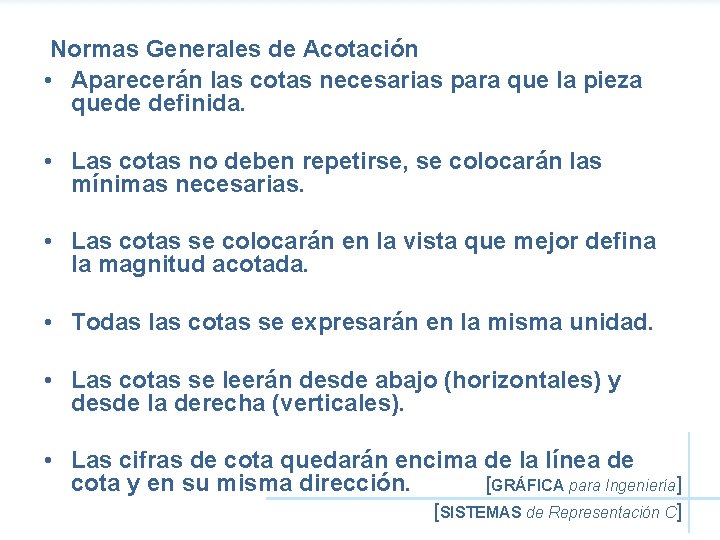

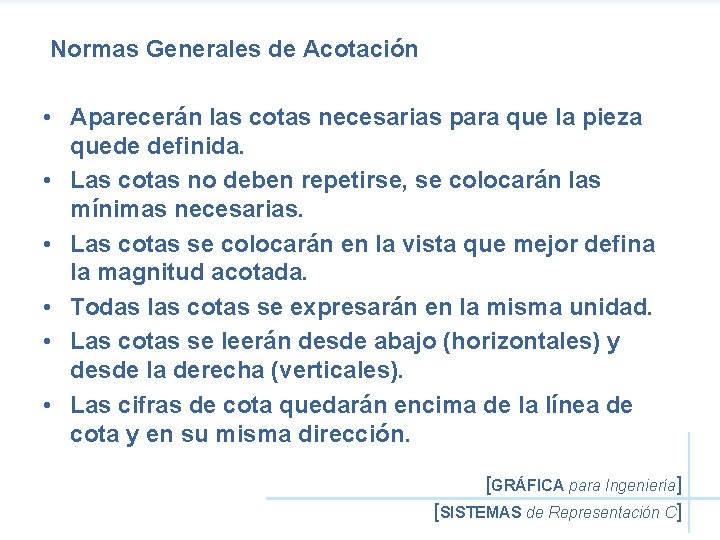

Normas Generales de Acotación • Aparecerán las cotas necesarias para que la pieza quede definida. • Las cotas no deben repetirse, se colocarán las mínimas necesarias. • Las cotas se colocarán en la vista que mejor defina la magnitud acotada. • Todas las cotas se expresarán en la misma unidad. • Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). • Las cifras de cota quedarán encima de la línea de [GRÁFICA para Ingeniería] cota y en su misma dirección. [SISTEMAS de Representación C]

Normas Generales de Acotación • Aparecerán las cotas necesarias para que la pieza quede definida. • Las cotas no deben repetirse, se colocarán las mínimas necesarias. • Las cotas se colocarán en la vista que mejor defina la magnitud acotada. • Todas las cotas se expresarán en la misma unidad. • Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). • Las cifras de cota quedarán encima de la línea de cota y en su misma dirección. [GRÁFICA para Ingeniería] [SISTEMAS de Representación C]
