ACIER PROFIL SBB INC Presentacin Corporativa Contenido Perfil

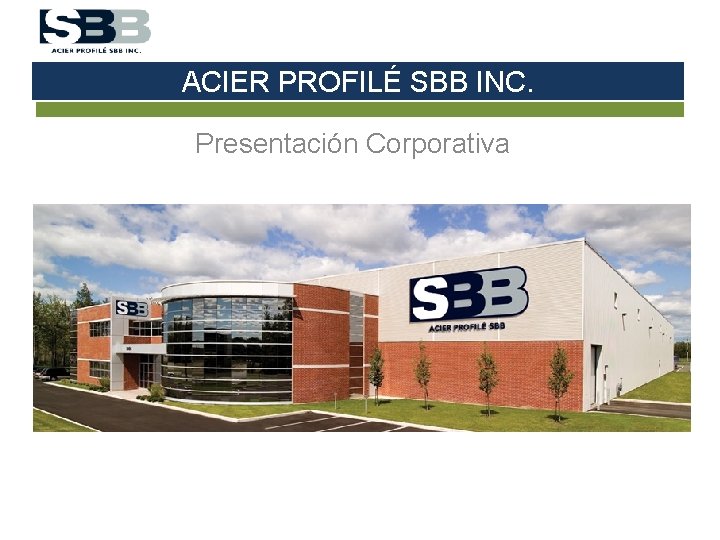

ACIER PROFILÉ SBB INC. Presentación Corporativa
Contenido Perfil de la empresa 03 -09 Aplicación ERS 10 -43 Investigación & Desarrollo, Pruebas 44 -48 Preguntas 49 -50
Perfil de la empresa 03 -09
Grupo SBB– Información general Grupo SBB § § § Fundada en 1973 Establecida en 3 divisiones 85 empleados Reparto de ingresos (2011) 5% 15% ERS Estructuras de acero 80% Pernos de anclaje
Impulsores de valor Visión Ser reconocidos por la calidad superior de nuestros productos y servicios. Misión Nuestra misión es el diseño, fabricación y suministro de torres modulares de aluminio que se distinguen por su facilidad de uso, ventajas técnicas y calidad superior. Principios Nuestra cultura se basa en cuatro valores fundamentales: § La calidad de los productos y servicios § Pasión y orgullo hacia nuestro trabajo y nuestros productos § Empleados que están dedicados, comprometidos y tienen integridad § Espíritu de equipo en un ambiente de respeto

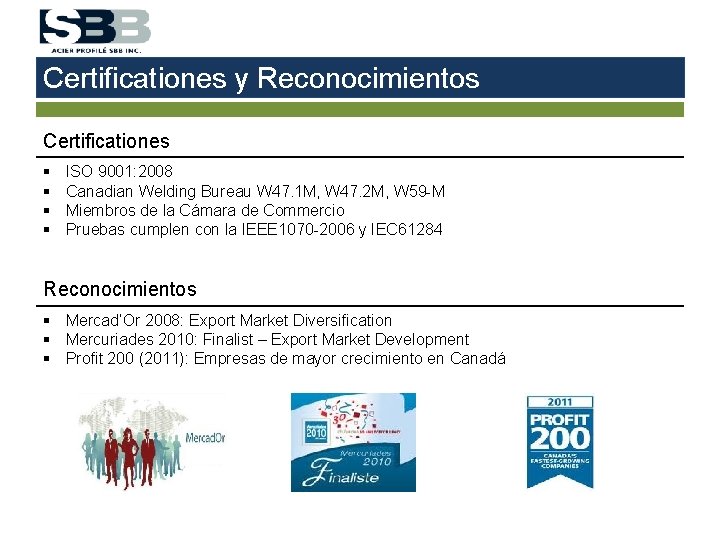

Certificationes y Reconocimientos Certificationes § § ISO 9001: 2008 Canadian Welding Bureau W 47. 1 M, W 47. 2 M, W 59 -M Miembros de la Cámara de Commercio Pruebas cumplen con la IEEE 1070 -2006 y IEC 61284 Reconocimientos § Mercad’Or 2008: Export Market Diversification § Mercuriades 2010: Finalist – Export Market Development § Profit 200 (2011): Empresas de mayor crecimiento en Canadá
SBB – Division ERS • • • Fundada en 1989 Una organización centrada en el proyecto Líder mundial en Sistemas de restauración de emergencia (ERS) Presencia creciente en las torres de medición de viento Proyectos en 40 países La entrega de soluciones “turnkey”; la transferencia de know-how.
Hitos históricos Construcciòn de la primera planta. 500 sq. m. 3 empleados. Subcontratista para estructuras de acero 1 ro contrato internacional para ERS Extensión de la planta. 3000 sq. m. Nueva generación de ERS (412) Export Focus: America Latina Export Focus: Medio Oriente Export Focus: Europa Export Focus: Africa Export Focus: Asia Mueva a la nueva planta. 6500 sq. m.
Presencia global
Aplicación ERS 10 -43
Que son la ERS? Interrupción del suministro= grandes multas y costos a la empresa de transmisión. – Multas de $50, 000 – No transmisión = no ingreso (el más alto es el voltaje, mayor es la pérdida por día) – Costo social y politico RÁPIDO ERS = Torres de restauración de emergencia = Torres modulares de aluminio que se pueden utilizar de manera rápida, segura y eficiente para: • • • Restablecer el suministro de potentcia interrumpido por desastres naturales, sabotajes o vandalismo. Realizar mantenemiento en une linéa disminuyendo el tiempo de interrupción; construcción de nuevas lineas o subesataciones. Realizar mentenemiento en caliente. EFICIENTE ERS SEGURO MODULAR
Applicación – Emergencia (Brazil) La reacción rápida durante una tormenta de lluvia es muy importante. 6 personas pueden montar una torre en 1 -2 horas.

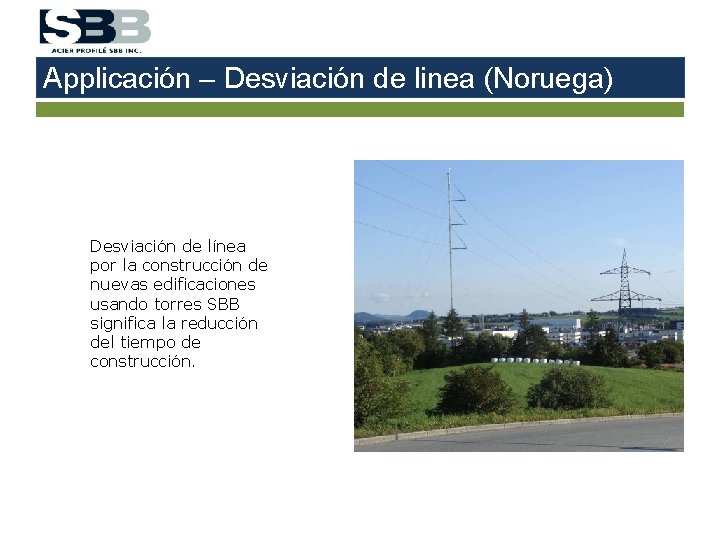

Applicación – Desviación de linea (Noruega) Desviación de línea por la construcción de nuevas edificaciones usando torres SBB significa la reducción del tiempo de construcción.
Applicacion – Vandalismo El vandalismo es un problema importante en la mayoría de los países en desarrollo
Applicacion – Mantenemiento en caliente (Paraguay) El mantenimiento en caliente se puede realizar usando pértigas para transferir los conductores desde la torre vieja a la torre SBB

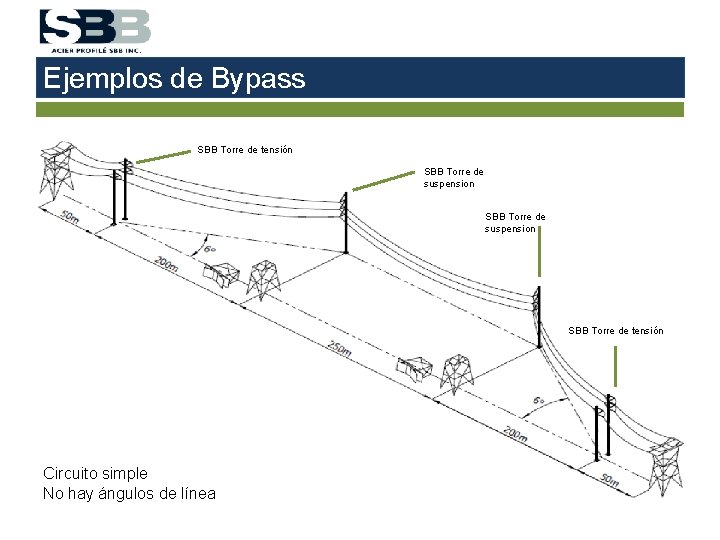

Ejemplos de Bypass SBB Torre de tensión SBB Torre de suspension SBB Torre de tensión Circuito simple No hay ángulos de línea
Ejemplos de Bypass SBB Torre de tension SBB Torre de suspension SBB Torre de tension Circuito doble Angulos de linea

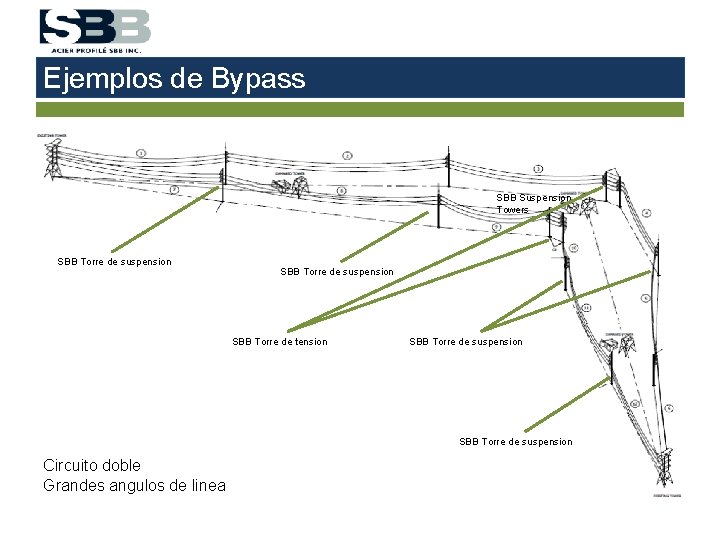

Ejemplos de Bypass SBB Suspension Towers SBB Torre de suspension SBB Torre de tension SBB Torre de suspension Circuito doble Grandes angulos de linea
Ejemplo de Bypass SBB Torre Terminal (Triple torres en tension) Circuito doble Grandes angulos de linea
Componentes de la torre ERS PLACA SUPERIOR AISLADORES SWIVEL GUY PLATE SECCION DE TORRE RETENIDAS ROTULA PLACA DE BASE ANCLAJE
Componentes de la torre ERS Placa de base (BPL-0016) Weight: 92 kg Material: Aluminum 6061 -T 6 Dimensions: 1. 2 m x 1. 2 m Allowable capacity: 1094 k. N Plastic cap to protect threads ½” SS hex nut & washer
Componentes de la torre ERS Placa de base para suelo blando (BPL-0017)
Componentes de la torre ERS Rotula (ABS-0840) Weight: 133 kg Material: HDG Steel & aluminum Dimensions: 840 mm H x Ø 740 mm Allowable capacity: 1094 k. N Rotates in all directions 360° on vertical axis 180° on horizontal axis For Transportation ONLY Must be removed after final installation kept in container for storage Bolts onto foundation base plate using the 12 pre-installed bolts.

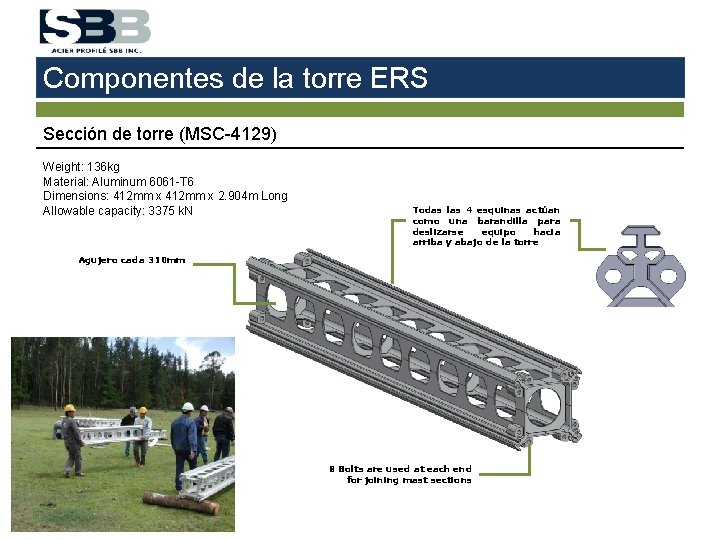

Componentes de la torre ERS Sección de torre (MSC-4129) Weight: 136 kg Material: Aluminum 6061 -T 6 Dimensions: 412 mm x 2. 904 m Long Allowable capacity: 3375 k. N Todas las 4 esquinas actúan como una barandilla para deslizarse equipo hacia arriba y abajo de la torre Agujero cada 310 mm 8 Bolts are used at each end for joining mast sections
Componentes de la torre ERS Freno (EQU-FAAR) Weight: 1. 6 kg Material: Aluminum 6061 -T 6 Fall arrest glides along the rail on the mast section
Componentes de la torre ERS Swivel Guy Plate (GPL-0270) Weight: 11 kg Material: Aluminum Cast 356 -T 6 Dimensions: 423 mm x 362 mm x 221 mm Allowable capacity: 267 k. N Thumb screw (DO NOT use tools to tighten) Internal Support Guy plate Pivot rod
Componentes de la torre ERS Montaje de aisladores (Post) Montaje modular permite el uso para diferentes tensiones y hace que sea más fácil a transportar GPL-0270 Swivel guy plate LPF-S 56 S Post insulator end fitting LPB-S 56 U Post insulator bracket Conductor assembly For 4, 3 and 2 conductors ¾” x 3 -½” bolts for post insulator modular assembly COA-Q COA-T COA-D
Componentes de la torre ERS Montaje de aisladores (Tension) Montaje modular permite el uso para diferentes tensiones y hace que sea más fácil a transportar GPL-0270 Swivel guy plate TGA Tension insulator assembly Assemblies are available for 2, 3 and 4 conductors PBA Post with brace assembly
Componentes de la torre ERS Placa superior (TPL-9012) Weight: 9. 3 kg Material: Aluminum 6061 -T 6 Dimensions: 710 mm x 470 mm x 13 mm Allowable capacity: 110 k. N Can be used for guy wire installation at top of tower, structure cable between towers and for OHGW or OPGW

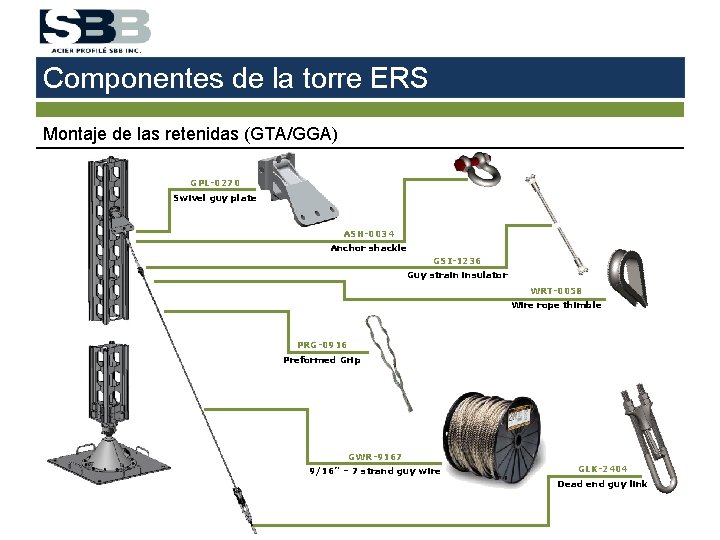

Componentes de la torre ERS Montaje de las retenidas (GTA/GGA) GPL-0270 Swivel guy plate ASH-0034 Anchor shackle GSI-1236 Guy strain insulator WRT-0058 Wire rope thimble PRG-0916 Preformed Grip GWR-9167 9/16” – 7 strand guy wire GLK-2404 Dead end guy link

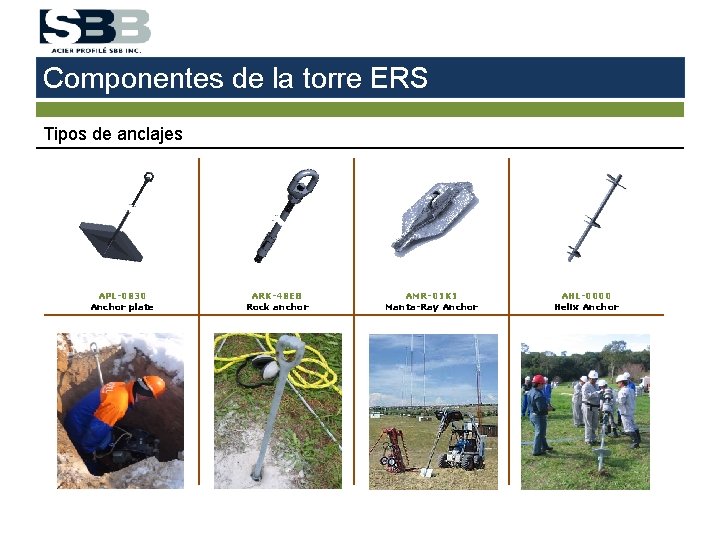

Componentes de la torre ERS Tipos de anclajes APL-0830 Anchor plate ARK-48 EB Rock anchor AMR-01 K 1 Manta-Ray Anchor AHL-0000 Helix Anchor
Componentes de la torre ERS Plataforma de descanso Handle to manipulate EQU-REPF Cuando el personal de tierra está tomando tiempo para preparar el material para levantar, la tripulación en la torre puede estar de pie cómodamente sin cansar los pies.
Componentes de la torre ERS Plataforma de trabajo (2. 5 m, 4. 5 m, 6. 5 m) Clamps used to fix on tower. No tools required. Lifting lugs Transport clamps The working platform can rotate 180°, and has three working positions.

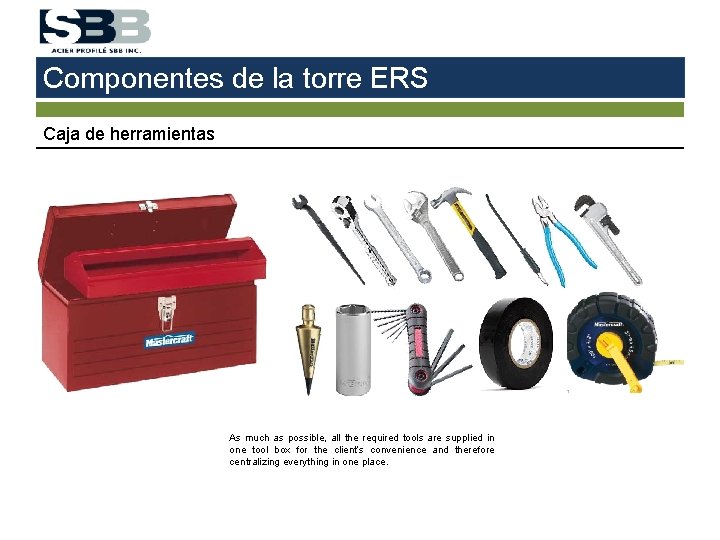

Componentes de la torre ERS Caja de herramientas As much as possible, all the required tools are supplied in one tool box for the client’s convenience and therefore centralizing everything in one place.
ERS – Métodos de Ensamblaje Pluma Weight: 84 kg Material: Aluminum 6061 -T 6 Dimensions: ~4 m Allowable capacity: 300 kg
ERS – Métodos de Ensamblaje Ball-Joint Ginpole Weight: 22 kg or 44 Kg Material: Aluminum 6061 -T 6 Dimensions: 3 m or 6 m Allowable capacity: lift 4 or 8 sections

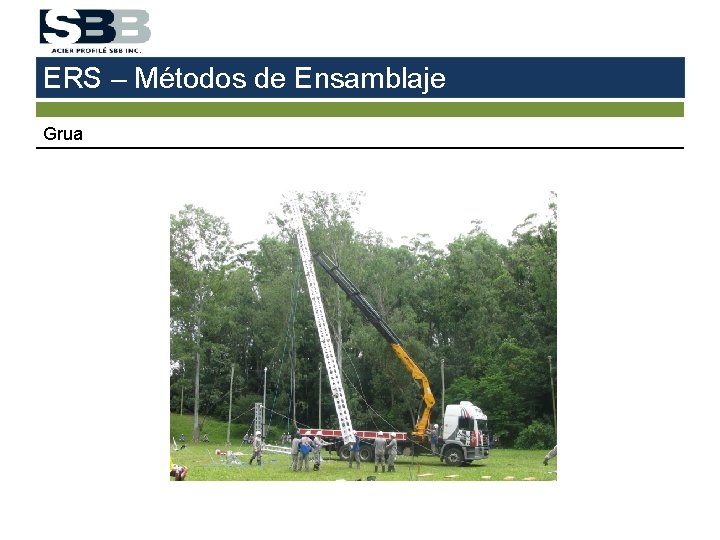

ERS – Métodos de Ensamblaje Grua

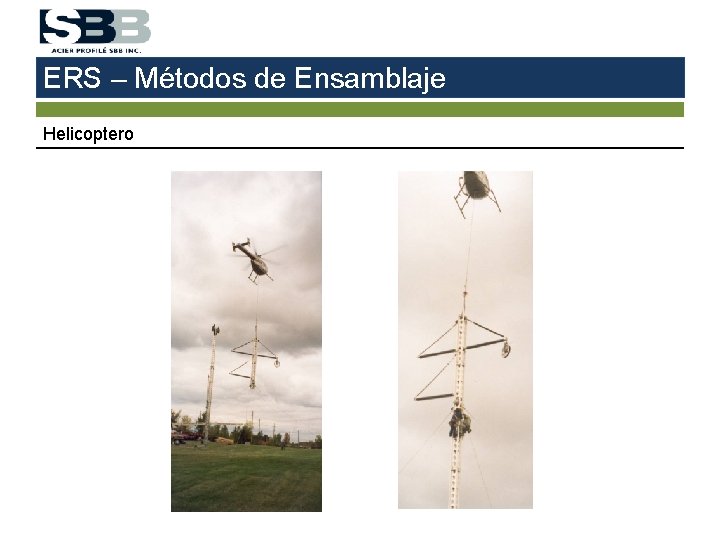

ERS – Métodos de Ensamblaje Helicoptero
ERS – Métodos de Ensamblaje Otras herramientas útiles para la instalación Martillo Winch portátil
Logística Contenedor para el almacenamiento Nuestras torres se envían en contenedores marítimos que actúan como el almacenamiento del material. Existen tres opciones: - Sistema de almacenamiento - Rail System para el levantamiento de componentes pesados - Cajas de madera
Entrenamiento Campo y Software El programa de formación típica se compone de: - 5 días de entrenamiento de campo - 3 días de entrenamiento software

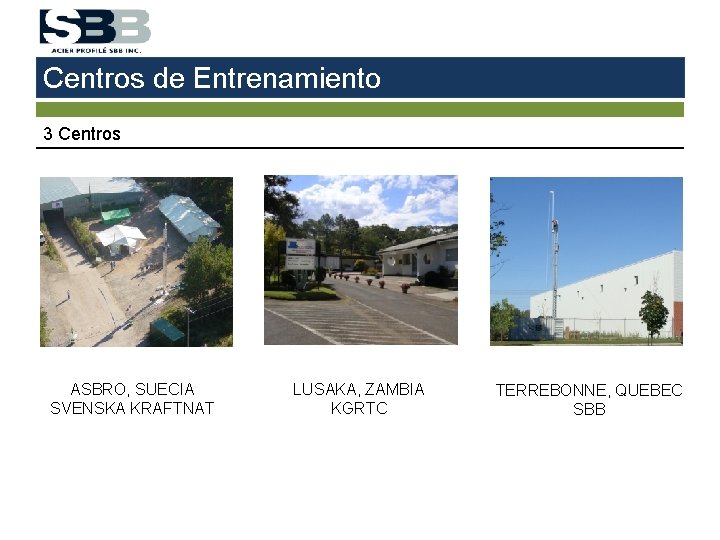

Centros de Entrenamiento 3 Centros ASBRO, SUECIA SVENSKA KRAFTNAT LUSAKA, ZAMBIA KGRTC TERREBONNE, QUEBEC SBB

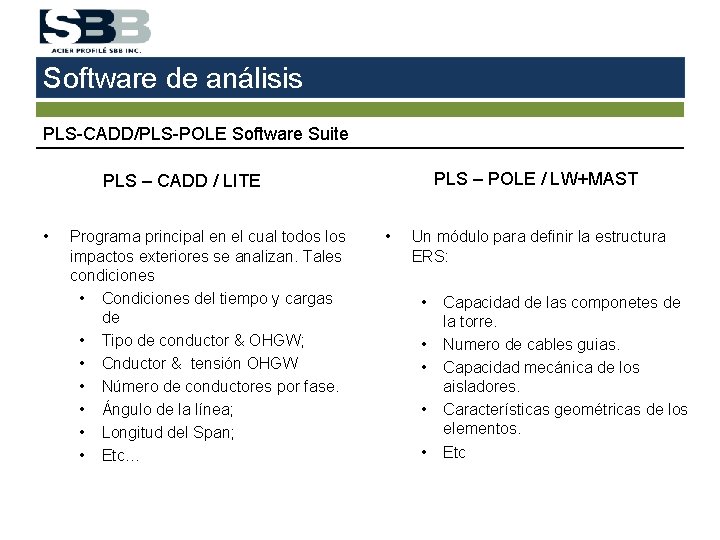

Software de análisis PLS-CADD/PLS-POLE Software Suite PLS – POLE / LW+MAST PLS – CADD / LITE • Programa principal en el cual todos los impactos exteriores se analizan. Tales condiciones • Condiciones del tiempo y cargas de • Tipo de conductor & OHGW; • Cnductor & tensión OHGW • Número de conductores por fase. • Ángulo de la línea; • Longitud del Span; • Etc… • Un módulo para definir la estructura ERS: • • • Capacidad de las componetes de la torre. Numero de cables guias. Capacidad mecánica de los aisladores. Características geométricas de los elementos. Etc
Software de anàlisis PLS-CADD/PLS-POLE Software Suite

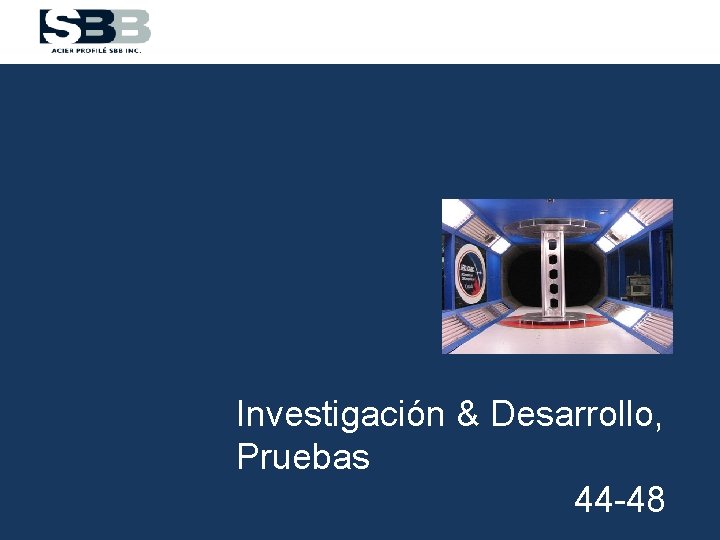

Investigación & Desarrollo, Pruebas 44 -48

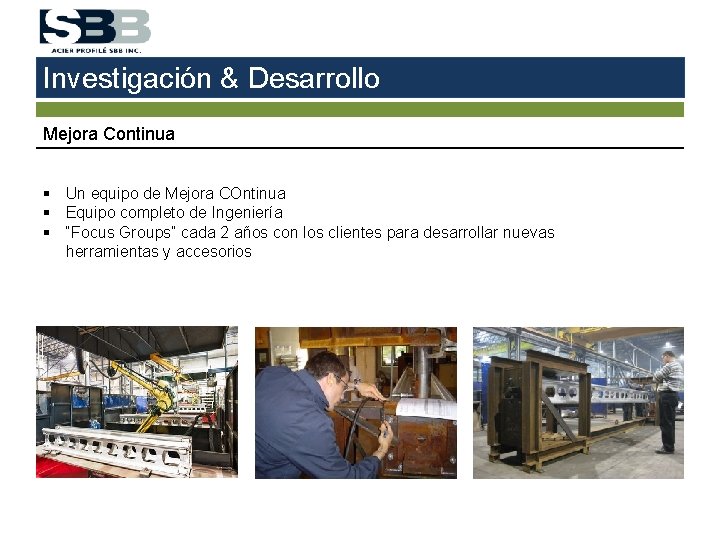

Investigación & Desarrollo Mejora Continua § Un equipo de Mejora COntinua § Equipo completo de Ingeniería § “Focus Groups” cada 2 años con los clientes para desarrollar nuevas herramientas y accesorios
Investigación & Desarrollo Pruebas mecánicas Túnel de viento

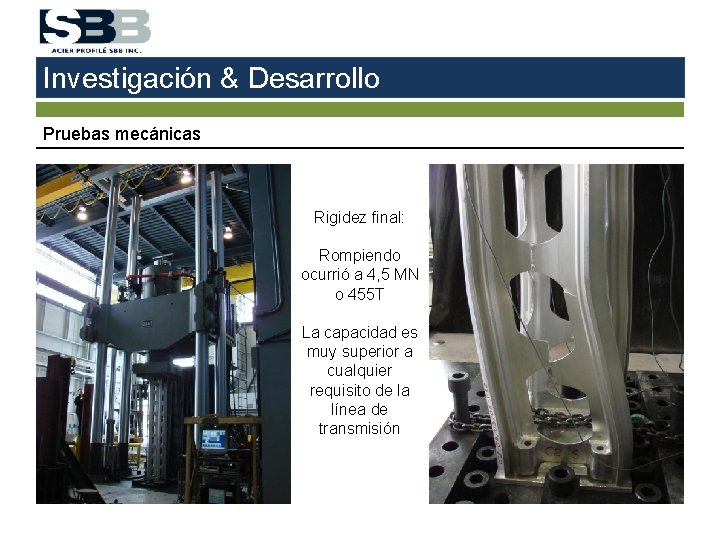

Investigación & Desarrollo Pruebas mecánicas Rigidez final: Rompiendo ocurrió a 4, 5 MN o 455 T La capacidad es muy superior a cualquier requisito de la línea de transmisión

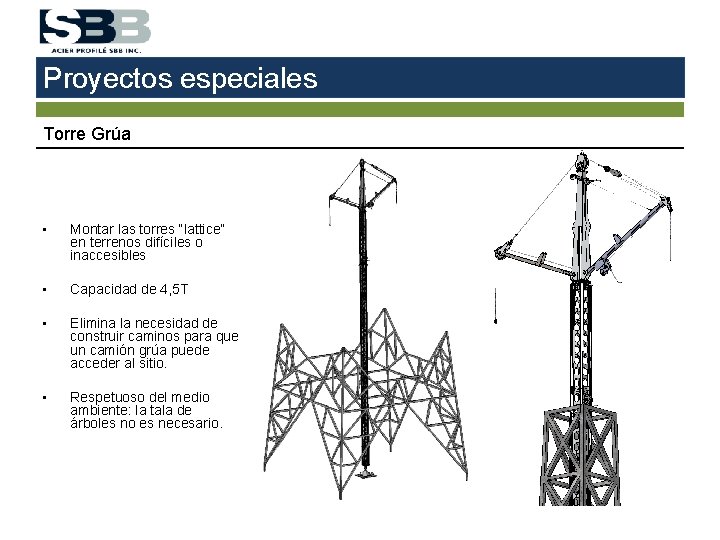

Proyectos especiales Torre Grúa • Montar las torres “lattice” en terrenos difíciles o inaccesibles • Capacidad de 4, 5 T • Elimina la necesidad de construir caminos para que un camión grúa puede acceder al sitio. • Respetuoso del medio ambiente: la tala de árboles no es necesario.
Contactos y Preguntas 49 -50

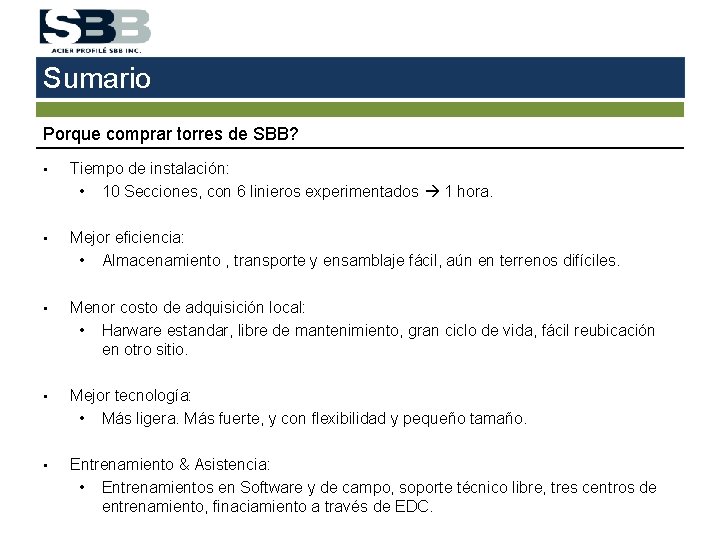

Sumario Porque comprar torres de SBB? • Tiempo de instalación: • 10 Secciones, con 6 linieros experimentados 1 hora. • Mejor eficiencia: • Almacenamiento , transporte y ensamblaje fácil, aún en terrenos difíciles. • Menor costo de adquisición local: • Harware estandar, libre de mantenimiento, gran ciclo de vida, fácil reubicación en otro sitio. • Mejor tecnología: • Más ligera. Más fuerte, y con flexibilidad y pequeño tamaño. • Entrenamiento & Asistencia: • Entrenamientos en Software y de campo, soporte técnico libre, tres centros de entrenamiento, finaciamiento a través de EDC.
Contactos QUESTIONS PREGUNTAS SORULAR ﺍﻷﺴﺌﻠﺔ 问题 Acier Profilé SBB Inc. 3005 des Bâtisseurs Terrebonne, Québec J 6 Y 0 A 2 Canada T. : +1. 450. 968. 0800 Web: www. sbb. ca E-mail: info@sbb. ca VRAGEN TANONG FRAGEN ΕΡΩΤΗΣΕΙΣ C U HỎI ���� PERTANYAAN DOMANDE SOALAN PYTANIA PERGUNTAS ВОПРОСЫ VPRAŠANJA MASWALI FRÅGOR �����
