ACH 550 ABB Ltd 1 napd HVAC ACH
ACH 550 © ABB Ltd - 1 napęd HVAC
ACH 550 – zakres mocy n IP 21 / UL Type 1: 0. 75 - 355 k. W, n IP 54 / UL Type 12: 0. 75 - 132 k. W, © ABB Ltd - 2 0, 75 5, 5 k. W Do 11 k. W Do 22 k. W Do 45 k. W Do 55 k. W Do 132 k. W Do 160 k. W Do 355 k. W
© ABB Ltd - 3 Co może zaoferować ACH 550 ? n IP 21 – Do montażu naściennego, zabezpieczony przed ciałami stałymi o rozmiarze >12 mm, zabezpieczony przed kroplami cieczy padającymi pionowo z góry n IP 54 – Do montażu naściennego, zabezpieczony przed pyłem oraz przed strugami wody padającymi ze wszystkich kierunków n Przystosowany termicznie do pracy w temperaturze 50°C n Wbudowane dławiki n Spełnia normę EN 61000 -3 -12 n Wbudowany filtr RFI (EMC) – klasa C 2 (1 -wsze środowisko) n Pokryte lakierem płytki elektroniczne – większa ochrona przed trudnymi warunkami pracy
Co może zaoferować ACH 550 ? 2 wejścia analogowe 0(2)– 10 VDC/0(4)-20 m. A 2 wyjścia analogowe 0(4)-20 m. A 6 wejść cyfrowych PNP/NPN © ABB Ltd - 4 3 “prawdziwe” wyjścia przekaźnikowe możliwość przełączania 250 VAC, 2 A RMS Slot rozszerzeń 2: Możliwość podłączenia modułu komunikacji Lon. Works, Profibus-DP, CANopen, Device. Net, Control. Net & Ethernet Gniazdo podłączenia panela Gniazdo Flash. Drop Slot rozszerzeń 1: Możliwość podłączenia modułudodatkowych wyjść przekaxnikowych Wbudowany Fieldbus Modbus, BACnet, FLN & N 2
© ABB Ltd - 5 Napęd ABB ACH 550 - BACnet Testing Laboratory www. bacnetinternational. org
© ABB Ltd - 6 Napęd ABB ACH 550 - BACnet Testing Laboratory
Odbiorniki nieliniowe – problemy, zagrożenia Odkształcone przebiegi prądów pobieranych przez odbiorniki nieliniowe powodują występowanie całego szeregu problemów w obwodach zasilających. © ABB Ltd - 7 Z uwagi na stały wzrost ilości tego typu odbiorników (USA – w 1992 15 -20% energii zużywały odbiorniki nieliniowe, a w 2001 już 60 -80%), zjawiska te mogą się kumulować, stanowiąc istotne przyczyny poważnych awarii.
Co to są harmoniczne ? n Przebieg sinusoidalny 50 Hz Amplituda napięcia / prąd 50 Hz podstawowa © ABB Ltd - 8 t W rzeczyistości przebieg sinusoidalny 50 Hz jest nieosiągalny z powodu zakłóceń harmonicznych.

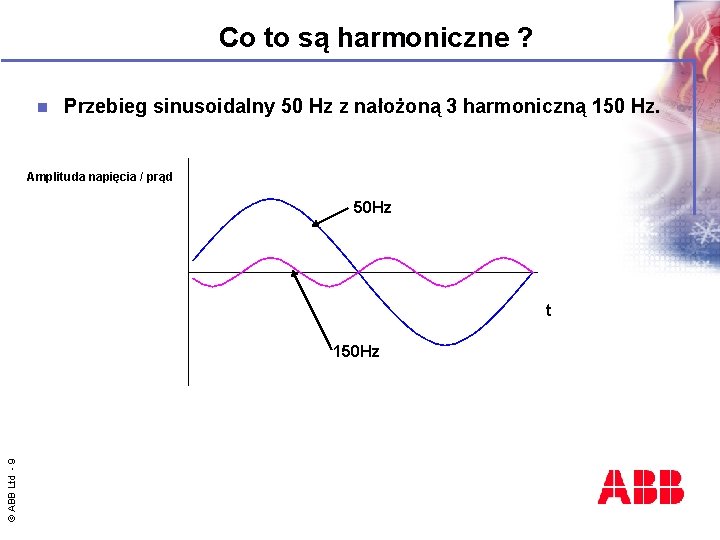

Co to są harmoniczne ? n Przebieg sinusoidalny 50 Hz z nałożoną 3 harmoniczną 150 Hz. Amplituda napięcia / prąd 50 Hz t © ABB Ltd - 9 150 Hz
Co to są harmoniczne ? Amplituda napięcia / prąd t 50 hz 150 hz Wynik © ABB Ltd - 10 Wynikiem będzie suma przebiegów 50 Hz oraz 150 Hz.
Co to są harmoniczne ? Amplituda napięcia / prąd Rezultat © ABB Ltd - 11 t Przebieg będzie bardziej odkształcony przy nałożeniu Innych harmonicznych.
Skutki występowania harmonicznych © ABB Ltd - 12 Skutkami występowania harmonicznych są przegrzanie : n transformatorów, n kabli, n silników, n generatorów n kondensatorów
Skutki występowania harmonicznych Skutkami występowania harmonicznych są: © ABB Ltd - 13 n Odkształcenie pradu powodujące nieuzasadnione wyzwalanie zabezpieczeń
Skutki występowania harmonicznych Skutkami występowania harmonicznych są: © ABB Ltd - 14 n Błędne odczyty aparatury pomiarowej
Skutki występowania harmonicznych Skutkami występowania harmonicznych są: © ABB Ltd - 15 n Awarie komputerów
© ABB Ltd - 16 IEC/EN 61000 -3 -12 – Co to ? n Pierwsza norma dotycząca poziomu harmoinicznych w sieci publicznej n Część 3 -12: Limity – Ogranicza poziom harmonicznych prądu wytworzonych przez urządzenia podłączone do sieci publicznej nn pobierających >16 A i ≤ 75 A na 1 fazę zasilania (7, 5… 37 k. W)
IEC/EN 61000 -3 -12 – Gdzie stosować ? Transformator Sieć średniego napięcia Sieć publiczna NN © ABB Ltd - 17 Środowisko komercyjne ACH 550 i inne urządzenia spełniające normę 61000 -3 -12 Sieć przemysłowa NN Środowisko przemysłowe (brak pomieszczeń biurowych) Urządzenia nie kompatybilne 61000 -3 -12
IEC/EN 61000 -3 -12 – JUŻ KONIECZNE ! n Grudzień 2004: n n Luty 2005: n n IEC 61000 -3 -12 zostało zaaprobowane IEC 61000 -3 -12 = EN 61000 -3 -12 Luty 2008: n Norma wchodzi w życie n EN 61000 -3 -12 staje się częścią wymagań dla stosowania znaku CE © ABB Ltd - 18 n Od tej daty urządzenia nie spełniające warunków normy NIE MOGĄ być stosowane w publicznych sieciach NN
IEC/EN 61000 -3 -12 n Zatwierdzenie producenta musi posiadać : n n Producent musi dostarczyć zatwierzdzenie n © ABB Ltd - 19 Zakres produktów spełniająch warunki normy BRAK zatwierdzenia = BRAK danych = BRAK 61000 -3 -12
IEC/EN 61000 -3 -12 - Limity n ACH 550 z technologią Swinging choke © ABB Ltd - 20 Standardowy Limit
IEC/EN 61000 -3 -12 - Limity n ACH 550 z technologią Swinging choke © ABB Ltd - 21 Standard Limits
© ABB Ltd - 22 IEC/EN 61000 -3 -12 - Limity n SWINGING CHOKE jest opatentowaną technoilogią ABB n Filtracja oparta o dławiki DC spełniają wymagania norm lepiej niż standardowe dławiki AC
Dławik o zmiennej indukcyjności © ABB Ltd - 23 Co to jest SWINGING CHOKE ? ? ? n Jest to dławik o zmiennej indukcujności, zależnej od wartości płynącego przez niego prądu n Tradycyjny dławik ma stałą indukcyjność
© ABB Ltd - 24
© ABB Ltd - 25
© ABB Ltd - 26
