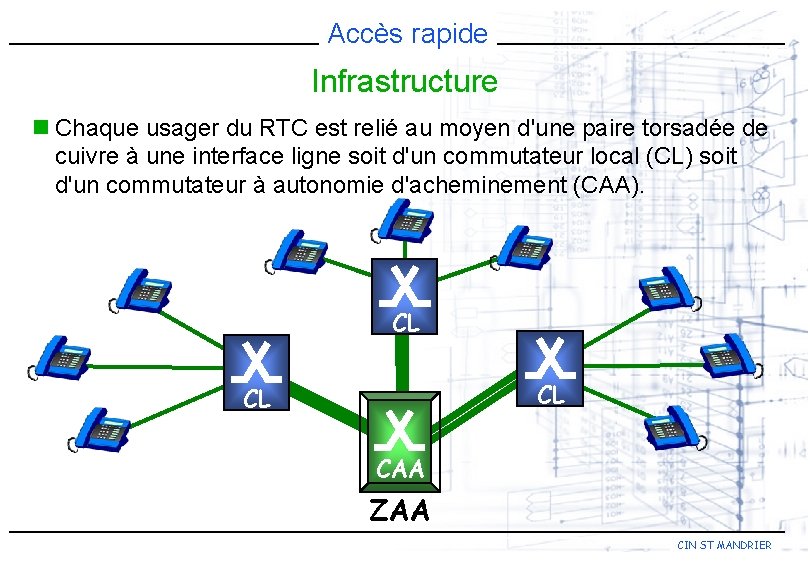

Accès rapide Infrastructure n Chaque usager du RTC est relié au moyen d'une paire torsadée de cuivre à une interface ligne soit d'un commutateur local (CL) soit d'un commutateur à autonomie d'acheminement (CAA). CL CL CL CAA ZAA CIN ST MANDRIER

Accès rapide Infrastructure n Les ZAA sont reliées entre elles par des centres de transit. Il existe une hiérarchie de centres de transit : CTS, CTP, CTI. CAA CL CAA CT CAA CL CAA CIN ST MANDRIER

Accès rapide Boucle locale n Le terme de boucle locale est utilisé pour désigner la partie capillaire en fils de cuivre du réseau téléphonique. CT CAA CL CIN ST MANDRIER

Accès rapide Boucle locale n Le raccordement d'un usager consiste en une boucle de courant constitué par les deux fils de cuivre d'une paire d'abonné, l'impédance du poste et l'impédance de l'interface ligne coté commutateur. n Le poste téléphonique d'un usager est télé-alimenté en énergie depuis le commutateur au moyen d'une tension d'entrée de 48 V. n La signification du terme boucle locale s'est progressivement élargie au fil des années avec l'apparition de nouveaux réseaux et nouveaux services. n La boucle locale est un terme générique employé pour raccorder un usager à son autocommutateur, quelques soit la technologie utilisée (optique, radio, coaxiale, …). CIN ST MANDRIER

Accès rapide Boucle locale NG n Deux motivations justifient le développement de BL à haut débit : l L'accès à haut débit à Internet l L'interconnexion de réseaux locaux distants Opérateur BL Accroissement du trafic IP en Europe (en Gbps) CIN ST MANDRIER

Accès rapide Enjeux de la BL n Quatre types d'enjeux peuvent être distingués pour le déploiement d'une nouvelle boucle locale : Enjeu technique : réutilisation de l'existant ou non Enjeu industriel : conception de nouveaux équipements Enjeu financier : choix de l'opérateur de la BL Enjeu réglementaire : libre concurrence sans déstabiliser le marché CIN ST MANDRIER

Accès rapide Le dégroupage n Des directives européennes ont spécifié une ouverture à la concurrence du marché des télécommunications à partir du 1 er janvier 1998 pour ce qui est des réseaux longues distances. n Deux types de licences : l Licence L 34 -1 : le nouvel entrant installe un POP de type PABX sur l'un des CT de l'opérateur historique. Dans ce cas une compensation financière est reversée à l'opérateur historique. l Licence L 33 -1 : permet à un nouvel opérateur de mettre en place sa propre infrastructure de commutation et de transmission. CIN ST MANDRIER

Accès rapide Le dégroupage n On désigne par dégroupage l'obligation faite à un opérateur historique de louer une partie de son infrastructure afin de permettre l'interconnexion de sa boucle locale avec le réseau (POP) d'un opérateur alternatif. n Une recommandation européenne de novembre 1999 a imposé le dégroupage dans tous les pays de l'union avant le premier janvier 2002. n Deux types de dégroupage : l Le dégroupage total, où l'opérateur cède la totalité des services. l Le dégroupage partiel, où l'opérateur historique garde pour lui le service téléphonique classique. CIN ST MANDRIER

Accès rapide Boucle locale n Janvier 2001 : application du décret mettant fin au monopole de France Télécom sur la boucle locale. OBL OLD OBL CIN ST MANDRIER

Accès rapide Alternative à la BL n Plusieurs technologies en lice pour raccorder le résidentiel au reste du monde : x. DSL Câble BLR OLD PLC CIN ST MANDRIER

Accès rapide Fin 2000 Couverture Très faible Faible Moyen Fort CIN ST MANDRIER

Accès rapide TV Clermont-Ferrand St-Etienne TV Sud - Est Annecy Lyon Grenoble Valence TV Nîmes Montpellier TV Perpignan Avignon Aix Marseille Nice Ville connectée à l'ADSL Toulon Ville câblée télévision Ville câblée avec accès Internet TV CIN ST MANDRIER

ADSL Asymetric Digital Subscriber Line Formation

Accès rapide ADSL n Technologie mise au point par AT&T en 1990. n Nouvelle technologie qui apparaît sur le marché, permettant des débits très supérieurs aux Modems V 90 (56 kbps depuis 1997). n Objectifs : l Débit important avec accès possible à des réseaux fédérateurs (ATM, Frame Relay, IP, . . . ) l Utiliser l'infrastructure existante (paire cuivre) en repoussant la barrière théorique des 300 -3400 Hz. l Utilisation simultanée du téléphone et de l'accès Internet CIN ST MANDRIER

Accès rapide ADSL n Diaphonie : les signaux électriques interférent plus ou moins les uns sur les autres (couplage capacitif et inductif). l Diaphonie plus forte côté central l Il est plus facile de transmettre des données au départ du central que l'inverse asymétrie PABX CIN ST MANDRIER

Accès rapide ADSL n Technologie issue de la famille x. DSL n Principe : BP CIN ST MANDRIER

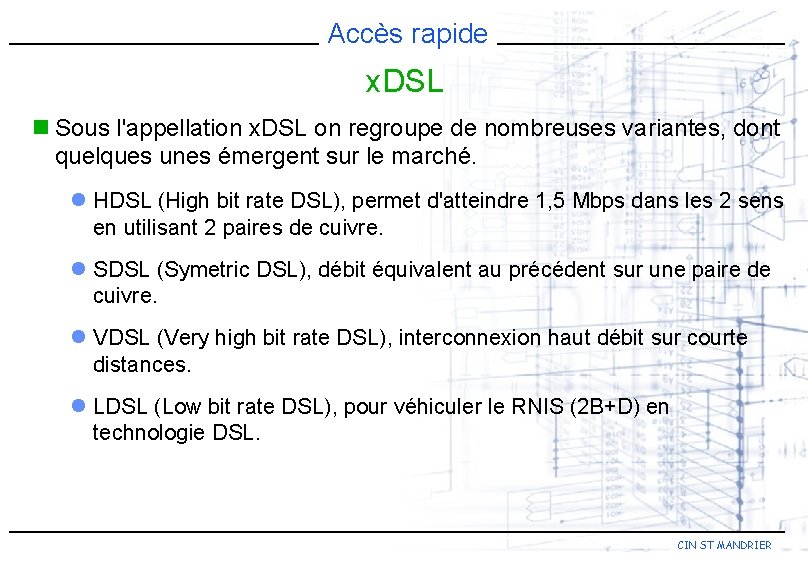

Accès rapide x. DSL n Sous l'appellation x. DSL on regroupe de nombreuses variantes, dont quelques unes émergent sur le marché. l HDSL (High bit rate DSL), permet d'atteindre 1, 5 Mbps dans les 2 sens en utilisant 2 paires de cuivre. l SDSL (Symetric DSL), débit équivalent au précédent sur une paire de cuivre. l VDSL (Very high bit rate DSL), interconnexion haut débit sur courte distances. l LDSL (Low bit rate DSL), pour véhiculer le RNIS (2 B+D) en technologie DSL. CIN ST MANDRIER

Accès rapide Conclusion n Les procédés DSL permettent de faire transiter de l'information sur une ligne téléphonique d'usager (appelée "boucle locale", "paire de cuivre" ou "réseau local"), avec des débits atteignant ou dépassant le Mbps. n Ce débit constitue un progrès considérable sur le RNIS à condition toutefois que la ligne ne dépasse pas 5 km. n Le débit asymétrique du procédé ADSL, le réserve aux applications du type client/serveur : l Internet l Vo. D l Télétravail CIN ST MANDRIER

ADSL Principe de fonctionnement Formation

Accès rapide Principe n La bande passante de la boucle locale est limitée à 4 k. Hz par des filtres. La bande réelle de la BL dépasse le MHz lorsque la paire de cuivre est en bon état et que la distance ne dépasse pas quelques kilomètres. n L'ADSL décompose la BP en 250 canaux de 4 k. Hz. Si un canal permet de faire passer 33, 6 kbps (Modem analogique classique), on obtient un débit global de 8, 4 Mbps. CIN ST MANDRIER

Accès rapide Architecture n Exemple de raccordement : Modem ADSL Micro-ordinateur Splitter Ligne téléphonique Téléphone analogique CIN ST MANDRIER

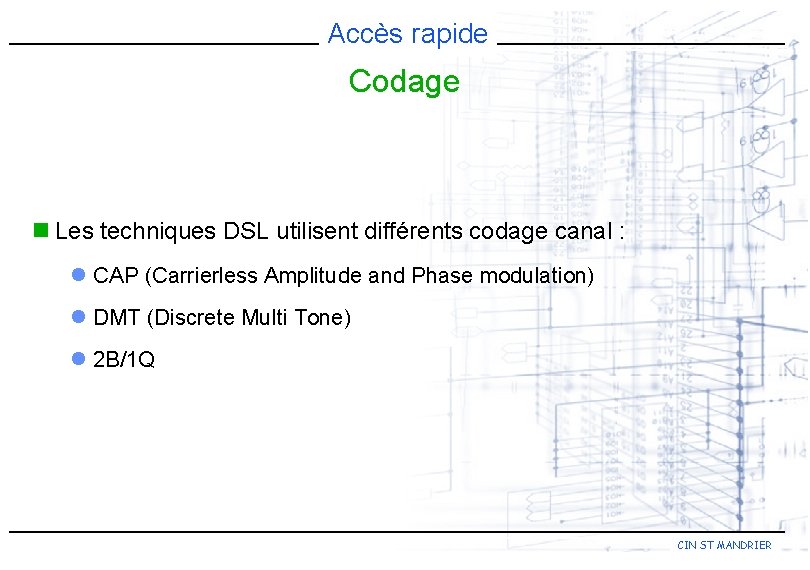

Accès rapide Codage n Les techniques DSL utilisent différents codage canal : l CAP (Carrierless Amplitude and Phase modulation) l DMT (Discrete Multi Tone) l 2 B/1 Q CIN ST MANDRIER

Accès rapide CAP n Le codage CAP (Carrierless Amplitude and Phase modulation), développé par Westel, utilise aussi bien la modulation de phase que la modulation d'amplitude (MAQ). n Les algorithmes CAP peuvent utiliser des constellations multiples, les étendre ou les contracter. n Cette capacité à changer la taille d'une constellation permet une adaptation à la ligne. n Les systèmes CAP utilise trois canaux (deux en FDM) l POTS (Plain Old Telephone Service), services téléphoniques analogiques de base (dans la BP de 4 k. Hz) l Upstream et downstream CIN ST MANDRIER

Accès rapide Principe n Le spectre de fréquence ADSL est découpé en 3 flux : v La téléphonie v 1 canal montant (ou retour) Amplitude v 1 canal descendant (ou diffusion) 4 90 100 1100 Fréquence en k. Hz CIN ST MANDRIER

Accès rapide DMT n Le code DMT (Discrete Multi Tone), développé par Amati Communication, divise la BP en bandes de 4 k. Hz, chacune étant utilisée au mieux compte tenu de son rapport signal/bruit. n La technologie DMT alloue un certain nombre de bits par canal. Ce nombre peut être réajusté à tout moment. n Chaque sous bande est un canal indépendant et véhicule une donnée qui est connue aux deux extrémités. n Avantage du DMT : l Utilisation optimum de la capacité de la ligne l Débit réglable par paliers l Réglage flexible de la densité spectrale CIN ST MANDRIER

Accès rapide DMT Exemple de bandes non utilisées : dégradation variation 3 d. B 4 k. Hz 20 k. Hz Canal montant 1, 1 MHz Canal descendant CIN ST MANDRIER

Accès rapide Codage DSL Technique DSL Nombre paires Débit Codage canal Portée km ADSL 1 2 Mbps + 16 kbps CAP 4, 5 ADSL 1 6 Mbps + 640 kbps DMT 4, 5 ADSL 1 8 Mbps + 640 kbps DMT 4, 5 ADSL/ATM 1 52 Mbps + 2 Mbps HDSL 1 2 Mbps par paire CAP 3 HDSL 2 784 kbps par paire 2 B/1 Q 3, 5 HDSL 2 1 Mbps par paire 2 B/1 Q 3 LDSL 2 160 kbps 2 B/1 Q 5, 5 MDSL 2 400 kbps 5, 5 VDSL 2 3 Mbps 2 1 CIN ST MANDRIER

Accès rapide Chaîne de transmission ADSL n La fonction essentielle d'un modem ADSL est d'adapter le signal à la ligne de transmission. Cette fonction est réalisée par un modulateur (CAP ou DMT). n D'autres fonctionnalités complémentaires chargées essentiellement de la protection contre les erreurs sont prises en compte dans la chaîne de transmission ADSL. n Ces fonctionnalités connues sous le nom de techniques FEC (Forward Error Correction) rajoutent un sur-débit aux données utiles. CIN ST MANDRIER

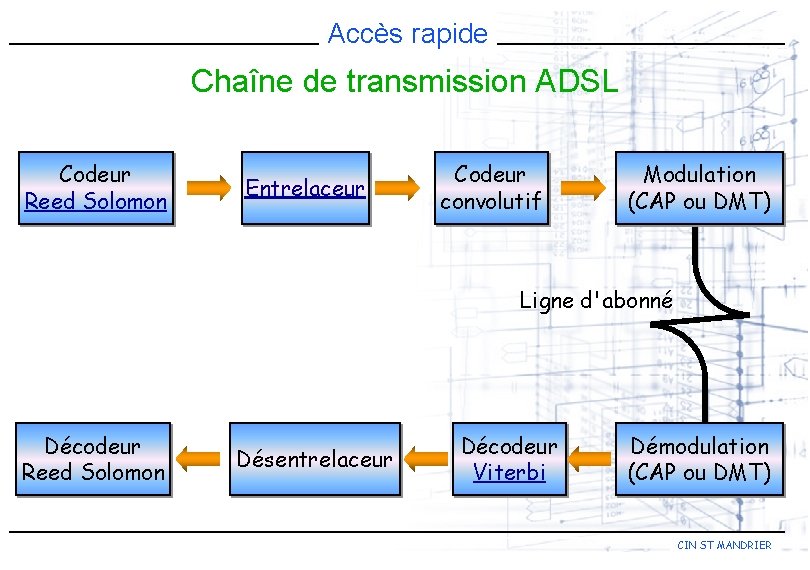

Accès rapide Chaîne de transmission ADSL Codeur Reed Solomon Entrelaceur Codeur convolutif Modulation (CAP ou DMT) Ligne d'abonné Décodeur Reed Solomon Désentrelaceur Décodeur Viterbi Démodulation (CAP ou DMT) CIN ST MANDRIER

Accès rapide Trame n ADSL utilise une "super trame", composée de 69 trames Trame 0 1 2 Trame 33 34 35 36 Trame 67 68 CIN ST MANDRIER

Accès rapide Trame n ADSL utilise une "super trame", composée de 69 trames Trame 0 1 2 Trame 33 34 35 36 32 octets Trame 67 68 + 32 octets Données utilisateur CIN ST MANDRIER

Accès rapide Trame n ADSL utilise une "super trame", composée de 69 trames Trame 0 1 2 Trame 33 34 35 36 Trame 67 68 5 octets = Synchro, FCS, OAM, indicators bits CIN ST MANDRIER

ADSL G. Lite Formation

Accès rapide G. Lite n Le développement du procédé ADSL a été long du fait de manque de standardisation. Chaque opérateur proposant ses propres caractéristiques, il n'existait pas d'interopérabilité. n En 1998 création d'un organisme de concertation : l'UAWG (Universal ADSL Working Group) à l'initiative de Compaq, Intel et Microsoft (+ de 130 acteurs à ce jours). n Adoption de la norme G. Lite, version légère de l'ADSL (ou Universal ADSL, lite ADSL, Splitterless ADSL) CIN ST MANDRIER

Accès rapide G. Lite n La norme G. Lite définit quelques principes : l Débit : 1, 5 Mbps (descendant) et 384 kbps (montant) l Intégration du Splitter au Modem (réduction des coûts) l Modem auto configurable (Plug and Play, Connecteur USB) l Modulation DMT n Machines "ADSL-Ready" : machines pré configurées pour le raccordement à un FAI via ADSL. CIN ST MANDRIER

Exemple Formation

Accès rapide Architecture France Télécom RTC DSLam Broadband Access Server Abonné DSLam BL Abonné ATM Mux, filtre et Modem BAS DSLam Abonné Splitter Network IP ISP CIN ST MANDRIER

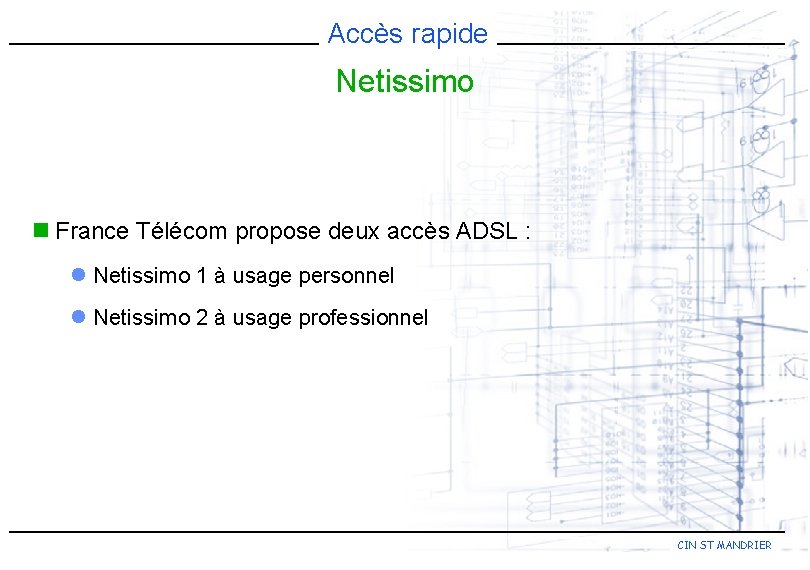

Accès rapide Netissimo n France Télécom propose deux accès ADSL : l Netissimo 1 à usage personnel l Netissimo 2 à usage professionnel CIN ST MANDRIER

Accès rapide Netissimo n Netissimo 1 à usage personnel l Forfait illimité en durée et volume l Disponibilité 24 h/24 h l Choix du FAI l Débit potentiel : v Voie descendante jusqu'à 500 kbps v Voie montante jusqu'à 128 kbps l Tarifs v 262, 80 FTTC/mois v Modem 44, 62 FTTC/mois (prix de vente 1973, 50 FTTC) v Frais de mise en service 768, 57 FTTC (filtre + modem) CIN ST MANDRIER

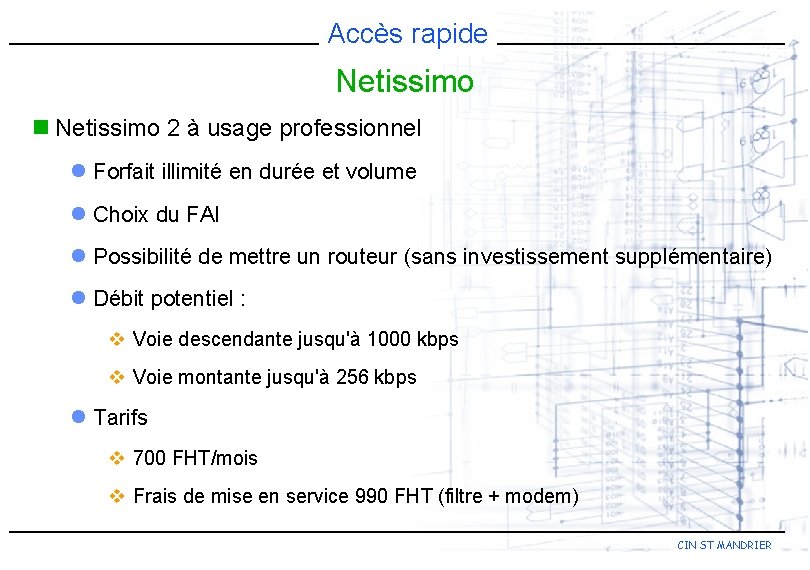

Accès rapide Netissimo n Netissimo 2 à usage professionnel l Forfait illimité en durée et volume l Choix du FAI l Possibilité de mettre un routeur (sans investissement supplémentaire) l Débit potentiel : v Voie descendante jusqu'à 1000 kbps v Voie montante jusqu'à 256 kbps l Tarifs v 700 FHT/mois v Frais de mise en service 990 FHT (filtre + modem) CIN ST MANDRIER

Accès rapide FAI : Nerim n Deux offres d'accès à Internet l Nerim Base couplée avec l'offre Netissimo 1 de FT v 120 FTTC/mois ou 1200 FTTC/an v Coût total Nerim Base + Netissimo 1 = 427, 42 FTTC/mois v 5 BAL v 50 Mo de site Web l Nerim Pro couplée avec l'offre Netissimo 2 de FT CIN ST MANDRIER
