Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Vzdělávací materiál: Prezentace Určen pro: 2. ročník oboru Strojírenství a Ekonomika podnikání Vzdělávací oblast: Strojírenská technologie – Polotovary Název učebního materiálu: Výroba keramické formy metodou vytavitelného modelu Jméno autora: Ing. Miroslava Jeřichová Datum vytvoření: 17. 11. 2013 Reg. č. projektu: CZ. 1. 07/1. 5. 00/34. 0627

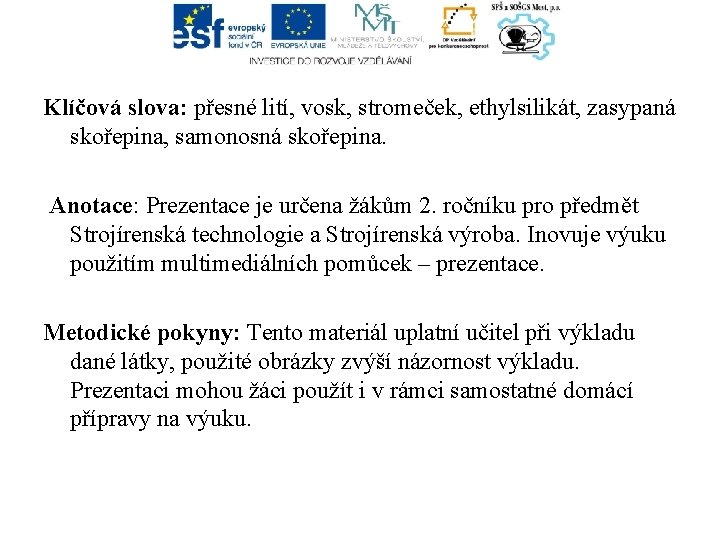

Klíčová slova: přesné lití, vosk, stromeček, ethylsilikát, zasypaná skořepina, samonosná skořepina. Anotace: Prezentace je určena žákům 2. ročníku pro předmět Strojírenská technologie a Strojírenská výroba. Inovuje výuku použitím multimediálních pomůcek – prezentace. Metodické pokyny: Tento materiál uplatní učitel při výkladu dané látky, použité obrázky zvýší názornost výkladu. Prezentaci mohou žáci použít i v rámci samostatné domácí přípravy na výuku.
METODA VYTAVITELNÉHO MODELU Charakteristika Formovací směsi, voskové směsi Princip metody Technologický postup výroby Zasypaná skořepina Samonosná skořepina
CHARAKTERISTIKA Použití: - sériová, hromadná výroba, - lití drobných, tvarově členitých odlitků(otvory, závity), např. umělecké předměty, chirurgické nástroje, lopatky spalovacích turbín, součásti šicích strojů, zbraní, vozidel Metoda přesného lití – rozměrová přesnost IT 12, dobrá jakost povrchu Ra 12. 5, 6. 3 Nevýhoda – technologicky náročná a zdlouhavá výroba s určitým podílem ruční práce hlavně při výrobě voskového „stromečku“
Kašovitá směs „ břečka“ jako ostřivo obsahuje žáruvzdornou hmotu jemně rozemletou např. křemennou moučku, oxid zirkoničitý a oxid hlinitý, nejčastěji se používá křemenná moučka Pojivo je ethylsilikát = roztok oxidu křemičitého Tato směs vytvoří keramickou formu, společnou vlastností keramických směsí je, že mají nízkou prodyšnost, zejména za studena, a proto se do nich odlévá hned po vyžíhání dokud jsou žhavé, při žíhání probíhá ve směsi chemická reakce, která vytvoří keramickou vazbu
Skládají se z parafínu, stearinu, cersinu, kalafuny, rostliných olejů např. lněného oleje, syntetických vosků a pryskyřic, složení vosku má vliv na teplotu tavení modelu Některé vytavitelné modely se mohou zhotovit i z nízkotavitelné slitiny

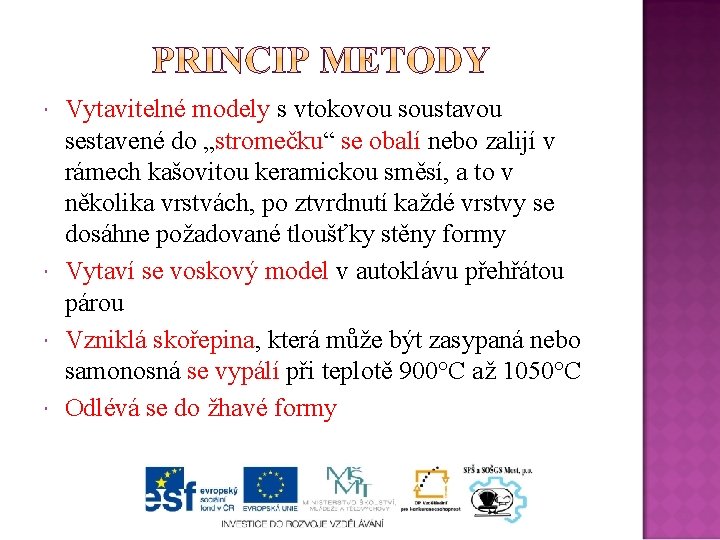

Vytavitelné modely s vtokovou soustavou sestavené do „stromečku“ se obalí nebo zalijí v rámech kašovitou keramickou směsí, a to v několika vrstvách, po ztvrdnutí každé vrstvy se dosáhne požadované tloušťky stěny formy Vytaví se voskový model v autoklávu přehřátou párou Vzniklá skořepina, která může být zasypaná nebo samonosná se vypálí při teplotě 900°C až 1050°C Odlévá se do žhavé formy
TECHNOLOGICKÝ POSTUP VÝROBY nejdříve musí vzniknout výkres budoucího dílu
DLE VÝKRESU SE TŘÍSKOVÝM OBRÁBĚNÍM VYROBÍ KOVOVÝ MODEL

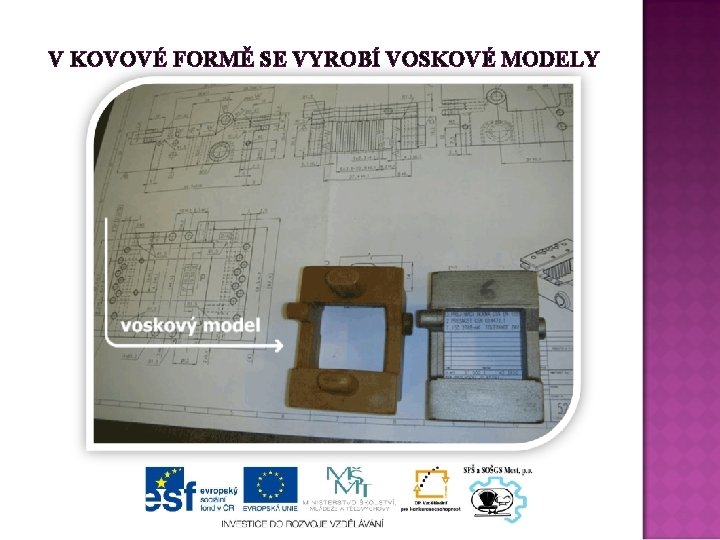

V KOVOVÉ FORMĚ SE VYROBÍ VOSKOVÉ MODELY
VOSKOVÉ MODELY SE PO APRETACI UPEVNÍ NA LICÍ KŮLY - VZNIKÁ LICÍ „STROMEČEK“ Značný podíl ruční práce
LICÍ KŮLY S MODELY PODSTOUPÍ NA OBALOVACÍ LINCE NĚKOLIKANÁSOBNÉ NANESENÍ KERAMICKÉ HMOTY Obalování v kašovité směsi

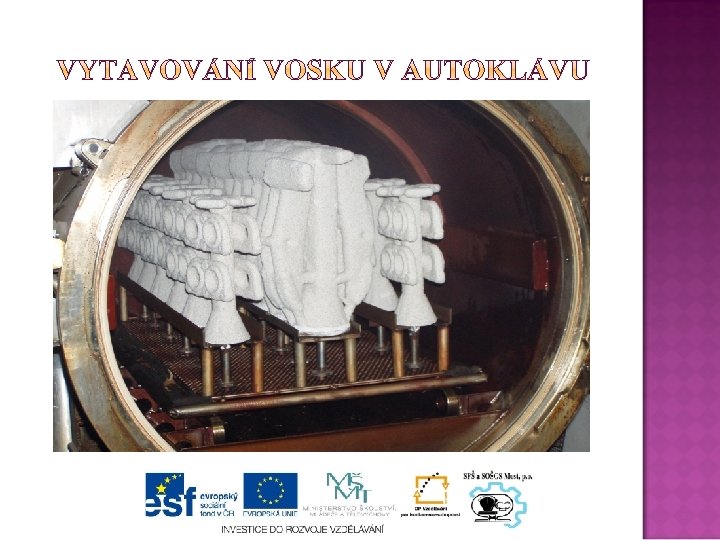

PO URČITÉ DOBĚ SCHNUTÍ JSOU "STROMEČKY" ZBAVENY VOSKU VE VYSOKOTLAKÉM PARNÍM AUTOKLÁVU POTÉ JSOU "STROMEČKY" ULOŽENY DO LICÍCH BEDEN, ZASYPÁNY OBSYPEM A ZALOŽENY K VYPÁLENÍ DO ŽÍHACÍ PECE
PO VYPÁLENÍ JE DO ŽHAVÝCH FOREM ODLIT TEKUTÝ KOV
JEHO KVALITA JE PRŮBĚŽNĚ KONTROLOVÁNA SPEKTROMETREM
PO VYCHLADNUTÍ JSOU FORMY ROZBITY NA VIBRAČNÍM STROJI, KDE DOJDE I K ZÁKLADNÍMU ODDĚLENÍ ODLITKŮ OD LICÍHO KŮLU Rozbití keramických forem
SUROVÉ ODLITKY JSOU PODROBENY OMÍLÁNÍ, POPŘÍPADĚ TRYSKÁNÍ Omílání drobných odlitků
POKUD JE TO TŘEBA, PROBĚHNE KALIBRACE TVARU ODLITKU NA HYDRAULICKÉM LISU
ODLITKY PROJDOU OPERACÍ BROUŠENÍ OTŘEPŮ A ZBYTKŮ PO LICÍCH KANÁLECH Dokončovací operace

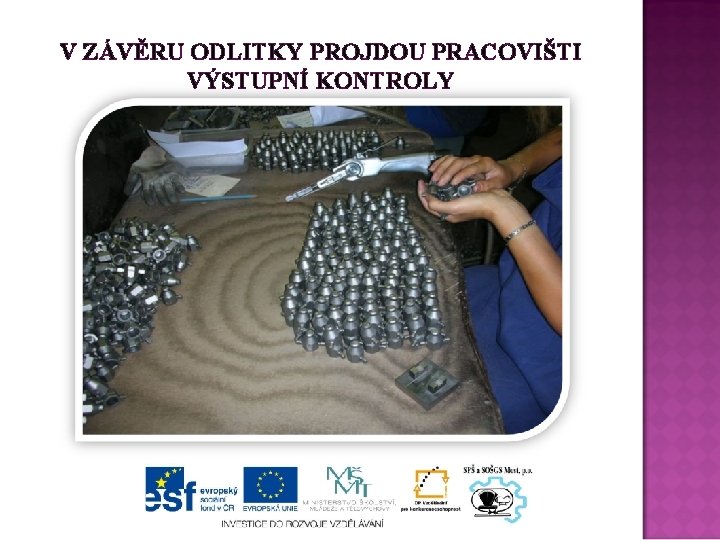

V ZÁVĚRU ODLITKY PROJDOU PRACOVIŠTI VÝSTUPNÍ KONTROLY
ODLITKY JSOU ULOŽENY DO VRATNÝCH EXPEDIČNÍCH OBALŮ A OPATŘENY ZÁKLADNÍM ANTIKOROZNÍM FILMEM

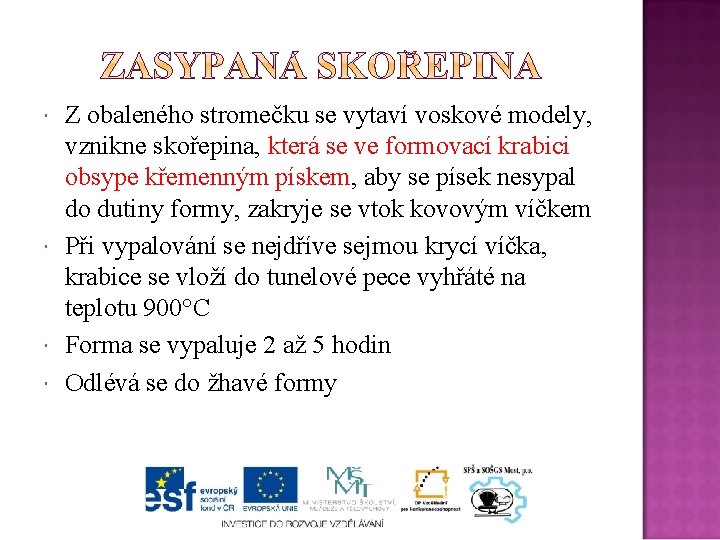

Z obaleného stromečku se vytaví voskové modely, vznikne skořepina, která se ve formovací krabici obsype křemenným pískem, aby se písek nesypal do dutiny formy, zakryje se vtok kovovým víčkem Při vypalování se nejdříve sejmou krycí víčka, krabice se vloží do tunelové pece vyhřáté na teplotu 900°C Forma se vypaluje 2 až 5 hodin Odlévá se do žhavé formy
Modely sestavené do stromečku Keramický obal Zasypání skořepiny křemen. pískem
Vypalování formy Lití do žhavé formy odlitky
Modely z obalených stromečků se vytaví v autoklávu Skořepiny se vypálí při teplotě 900°C až 1100°C, žhavé se přenesou na licí pole a rychle se odlijí, příliš vychladlé skořepiny popraskají a kov vyteče Použití této skořepiny je nejjednodušší technologie – odpadá zasypávání a volné skořepiny se rychleji prohřejí Tento cyklus je nejkratší a nejhospodárnější
